Схема карбюраторов 2108, 21081, 21083 Солекс устанавливаемых на двигателя переднеприводных автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Все эти карбюраторы имеют в своей основе одинаковую конструкцию. Различие лишь в параметрах (размерах жиклеров и пр.).
Модификации карбюраторов Солекс устанавливаемых на Ниву, Оку и некоторые заднеприводные модели автомобилей ВАЗ имеют некоторые особенности в устройстве (например отсутствие «обратки», иной распылитель УН и пр.).

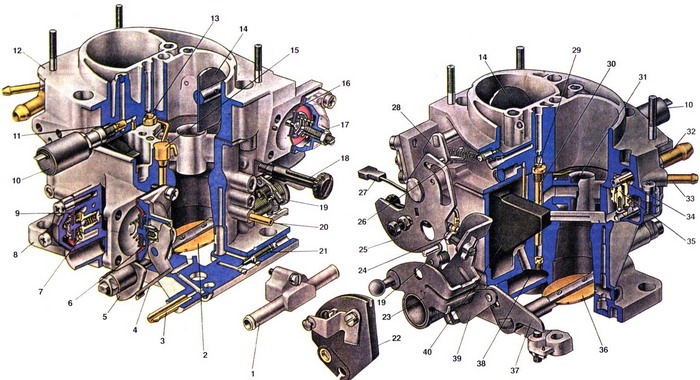

1. Блок подогрева карбюратора 2. Дроссельная заслонка первой камеры 3. Патрубок для отсоса картерных газов 4. Рычаг привода ускорительного насоса 5. Кулачок привода ускорительного насоса 6. Диафрагма ускорительного насоса 7. Топливный жиклер экономайзера мощностных режимов 8. Корпус насоса 9. Диафрагма экономайзера мощностных режимов 10. Запорный электромагнитный клапан 11. Топливный жиклер холостого хода 12. Крышка карбюратора 13. Главный воздушный жиклер первой камеры 14. Воздушная заслонка 15. Распылители ускорительного насоса с клапаном подачи топлива 16. Диафрагма пускового устройства 17. Регулировочный винт пускового устройства 18. Регулировочный винт количества смеси холостого хода 19. Рычаг блокировки второй камеры 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания 21. Регулировочный винт качества смеси холостого хода 22. Сектор управления дроссельными заслонками 23. Рычаг привода дроссельных заслонок 24. Регулировочный винт при открывания дроссельной заслонки первой камеры 25. Рычаг управления воздушной заслонкой 26. Шток пускового устройства 27. Электрический провод концевого выключателя экономайзера принудительного холостого хода 28. Рычаг воздушной заслонки 29. Главный воздушный жиклер второй камеры 30. Эмульсионная трубка 31. Распылитель главной дозирующей системы второй камеры 32. Патрубок подачи топлива 33. Патрубок слива топлива в бак 34. Топливный фильтр 35. Игольчатый клапан 36. Дроссельная заслонка второй камеры 37. Рычаг дроссельной заслонки второй камеры 38. Главный топливный жиклер второй камеры 39. Рычаг привода дроссельной заслонки второй камеры 40. Поплавок.

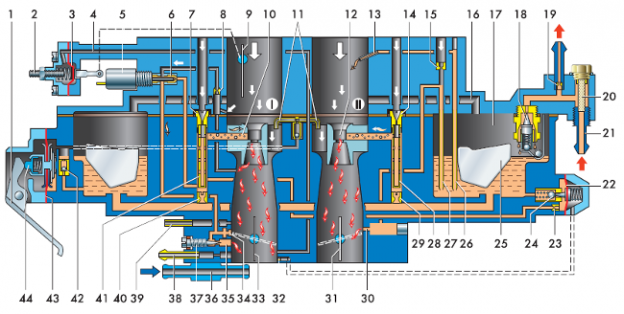

|. Первая камера карбюратора. ||. Вторая камера карбюратора. 1. Рычаг привода ускорительного насоса. 2. Регулировочный винт диафрагмы пускового устройства. 3. Диафрагма пускового устройства. 4. Воздушный канал пускового устройства. 5. Электромагнитный запорный клапан. 6. Топливный жиклер системы холостого хода. 7. Главный воздушный жиклер первой камеры. 8. Воздушный жиклер системы холостого хода. 9. Воздушная заслонка. 10. Распылитель главной дозирующей системы первой камеры. 11. Распылительные трубки ускорительного насоса. 12. Распылитель главной дозирующей системы второй камеры. 13. Распылитель эконостата. 14. Главный воздушный жиклер второй камеры. 15. Воздушный жиклер переходной системы второй кмеры. 16. Балансировочный канал поплавковой камеры. 17. Поплавковая камера. 18. Топливный игольчатый клапан. 19. Топливовозвратный штуцер. 20. Сетчатый фильтр. 21. Топливоподводящий штуцер. 22. Диафрагма экономайзера мощностных режимов. 23. Топливный жиклер экономайзера мощностных режимов. 24. Шариковый клапан экономайзера мощностных режимов. 25. Поплавок. 26. Топливный жиклер эконостата с трубкой. 27. Топливный жиклер переходной системы второй камеры. 28. Эмульсионная трубка второй камеры. 29. Главный топливный жиклер второй камеры. 30. Выходное отверстие переходной системы второй камеры. 31, 33. Дроссельные заслонки. 32. Демпфирующий жиклер. 34. Щель переходной системы первой камеры. 35. Выходное отверстие системы холостого хода. 36. Блок подогрева. 37. Регулировочный винт «качества» топливной смеси. 38. Штуцер системы вентиляции картера. 39. Штуцер отбора разрежения к вакуумному регулятору опережения зажигания. 40. Главный топливный жиклер первой камеры. 41. Эмульсионная трубка первой камеры. 42. Шариковый клапан ускорительного насоса. 43. Диафрагма ускорительного насоса. 44. Толкатель ускорительного насоса.
Чем «Солекс» отличается от «Озона» и «Вебера»
Основное отличие карбюраторов «Солекс» от устройств предыдущих семейств заключается в возможности его установки на поперечно расположенные силовые агрегаты поплавковой камерой вперёд. Такой вариант монтажа позволил исключить переобеднение топливной смеси при вхождении автомобиля в поворот, подъёме, а также при резком ускорении.
Кроме этого, «Солекс» имеет абсолютно другую конструкцию поплавковой камеры. У него она двухсекционная, что позволяет использовать устройство как на переднеприводных автомобилях, так на машинах классической компоновки.
Модификации и применяемость карбюраторов «Солекс»
Модификация
Применяемость
Объем двигателя, см3
Примечания
ДААЗ-2108 1107010
ВАЗ 2108, 2109
1,3
ДААЗ-21081 1107010
ВАЗ 21081, 21091, ЗАЗ 1102
1,1
ДААЗ-21083 1107010
ВАЗ 21083, 21093, 21099
1,5
ДААЗ-21083 1107010 31
ВАЗ 2108, 2109, 2110, 2111
1,5
Имеет полуавтоматическое пусковое устройство
ДААЗ-21083 1107010 35
ВАЗ 2108, 2109, 2110, 2111
1,5
Имеет двухуровневое полуавтоматическое пусковое устройство (зима/лето)
ДААЗ-21083 1107010 62
ВАЗ 2109, 2115
1,5
Имеет электронное устройство управления составом горючей смеси
ДААЗ-21083 1107010 05
ВАЗ 2109
1,5
ДААЗ-21412 1107010, ДААЗ-21412 1107010 30
АЗЛК 2141, 2141 23
1,5/1,8
ДААЗ-1111 1107010
ВАЗ 1111, 11113 «Ока»
0,65/0,75
ДААЗ-21051 1107010
ВАЗ 2103, 2105
1,5
ДААЗ-21053 1107010
ВАЗ 21074, 21061
1,6
ДААЗ-21051 1107010 30
ВАЗ 2104, 2105
1,3
ДААЗ-21053 1107010 62
ВАЗ 2107, 21072, 21074
1,3/1,5/1,6
ДААЗ-21073 1107010
ВАЗ 2121, 21213 «Нива»
1,6/1,7
Чем отличаются карбюратор 21081 и 21083
Если сравнивать две основные модификации карбюраторов «Солекс» (21081 и 21083), применяющихся на переднеприводных «Спутниках» и «Самарах», то визуально никаких отличий между ними вы не обнаружите. Разница существует только в рабочих параметрах их некоторых элементов.
Таблица: сравнение основных тарировочных данных карбюраторов Солекс 21081 и 21083
