Система рециркуляции отработавших газов

Содержание:
Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Устройство применяется в двигателях внутреннего сгорания с экологическими нормами выше Евро 3.





К дизелям выдвигаются различные требования относительно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

К дизелям выдвигаются разные требования относительно эталонов токсичности отработавших газов. По данной причине EGR дизельного мотора быть может реализована по разным схемам. Система рециркуляции отработавших газов ЕГР дизельного мотора может быть.

• системой высокого давления;
• ЕГР низкого давления;
• комбинированной системой EGR;

Для чего нужна система рециркуляции отработавших газов

Главной функцией системы СРОГ становится частичный возврат отработавших газов обратно во впуск мотора для дожигания. ЕГР дизельного мотора дозволяет смягчить его работу и сделать намного плавней. Бензиновые агрегаты с EGR меньше мучаются от детонации. Система рециркуляции отработавших газов способна сделать лучше эксплуатационные характеристики дизельного либо бензинового ДВС, снизить расход горючего. Выброс мотора с ЕГР становится наименее ядовитым.

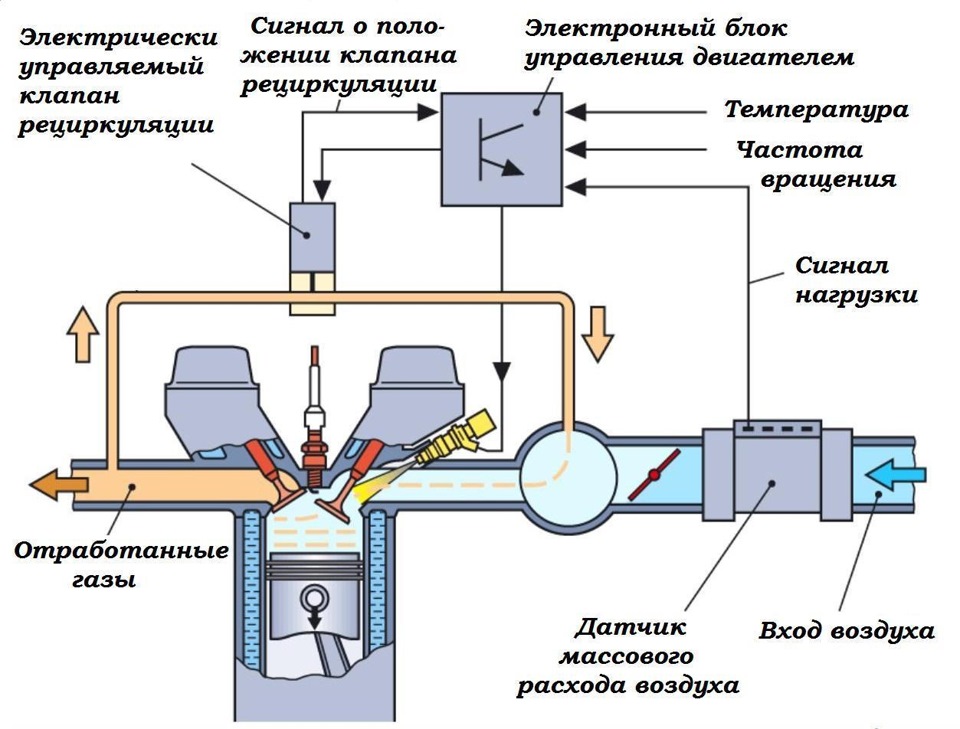

Принцип работы системы рециркуляции отработавших газов

Основной целью системы EGR является действенное снижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высочайшей температурой. Рост температуры в камере сгорания ДВС приводит к активному повышению содержания оксидов азота в топливно-воздушной консистенции. Высочайшая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают вести взаимодействие меж собой.





Воздух попадает в разогретую камеру сгорания мотора, где дальше интенсивно образуются окиси азота. Это значит, что кислород, который нужен для настоящего сжигания бензина в агрегатах этого типа начинает замещаться обозначенными оксидами азота. Рабочая смесь при условии недочета кислорода сгорает не всецело, в итоге чего пропадает мощность мотора, приметно увеличивается расход горючего, также увеличивается токсичность выхлопных газов ДВС.

Если возвратить часть отработавших газов во впускной коллектор, это снижает температуру сгорания твс. Снижение температуры автоматом уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов назад во впуск фактически не изменяет требуемого соотношения базисных компонент для получения высококачественной топливно-воздушной консистенции, сам движок не теряет мощности на разных режимах, а также наблюдается незначительная экономия топлива.

EGR в российских условиях

В теории эта система является хорошим дополнением для машины – она несет лишь пользу и не предсказывает вообще никакой неудачи. И в европейских критериях, где горючее имеет высокое качество, а люди готовы платить за то, чтоб все работало отлично, это вправду так – EGR указывает безупречные показатели и стопроцентную удовлетворенность в числе автомобилистов. Однако что все-таки в Российской Федерации?

Оказывается, более чем довольно. Суть в том, что качество горючего, распространяемое в России, существенно ниже, чем в западных странах, потому система рециркуляции засоряется намного резвее. В итоге это приводит к тому, что клапан системы рециркуляции отработавших газов забивается отложениями.

Соответственно, EGR в современных российских условиях является актуальной системой лишь для тех, кто может позволить себе приобретение высококачественного топлива и плановый дорогостоящий ремонт системы. Среднестатистический россиянин либо не может себе такое позволить, либо не хочет этого делать, поэтому все чаще люди предпочитают заглушить клапан системы рециркуляции отработанных газов, избавляя себя от лишних проблем. И вот здесь появляется очень интересный вопрос. Действительно ли они избавляют себя от проблем? Или же только добавляют себе еще больше неприятностей?

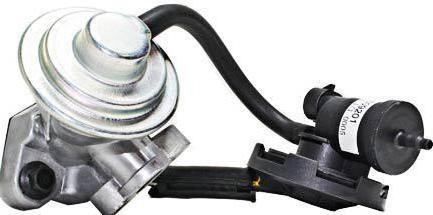

Клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей выходит температура горения топливно-воздушной консистенции. Добавление части отработавших газов в состав консистенции значит принудительное уменьшение количества кислорода. Так достигается понижение температуры сгорания рабочей консистенции в камере. Наименьшее число кислорода значит наименее интенсивное сотрудничество с азотом, что и понижает в конечном итоге число оксидов азота в выхлопе.

Клапан EGR дизельного либо бензинового мотора работает не идиентично, что зависит от особенностей определенного типа ДВС. Дизельный движок имеет клапан ЕГР, который бывает открытым в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. При повышении нагрузки на ДВС EGR пропускает наименьшее число отработанных газов во впуск, а в моменты пиковых нагрузок клапан всецело закрыт. Этот клапан запирается также в режиме прогрева дизельного мотора. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

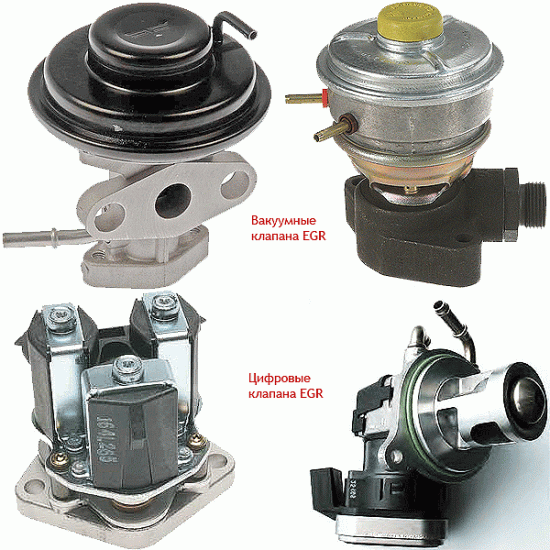

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, поступающие от датчика положения клапана в контроллер ДВС. Конкретно контроллер отправляет управляющий сигнал на клапан. Во 2-м случае регулировка работы клапана ЕГР случается на основании показаний от датчика давления во впускном коллекторе, датчика масштабного расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

Стоит ли глушить систему рециркуляции отработавших газов?

Вы уже знаете, как работает система рециркуляции отработавших газов в автомобиле, а также можете себе представить, какую пользу она может принести автомобилю. Однако среди автомобилистов нет согласия в данном вопросе – люди разбились на два противоположных лагеря, каждый из которых уверен в своей правоте. Первый лагерь включает в себя тех людей, которые придерживаются мнения о том, что система рециркуляции действительно действует, она позволяет снизить токсичность выхлопов, повысить эффективность работы двигателя и снизить затраты на топливо.

Но имеются и противники этой мысли, которые и составляют 2-ой лагерь. Они предпочитают глушить EGR при первой же возможности – делается это достаточно легко. Нужно вырезать из узкой жести прокладку, подкладываем под клапан системы, фиксируя его в одном положении. В результате он не может двигаться, и система прекращает свою работу.

Многие люди говорят, что система рециркуляции только вредит автомобилям, поэтому глушение ее даст только положительные результаты. Некоторые предлагают провести эксперимент – провести пальцем по внутренней части выхлопной трубы в автомобиле, где не работает система EGR. На пальце у вас останется черный налет, основную часть которого будет составлять сажа. Именно она, по мнению таких экспертов, вместе с другими загрязнениями подается в камеру сгорания, быстро загрязняя ее и вызывая поломки двигателя. Есть и те люди, которые относятся ко второму лагерю, но не придерживаются столь радикальных взглядов. Они также считают, что систему можно спокойно заглушить, но только по той причине, что она не приносит особой пользы автомобилю, но при этом при функционировании все же требует чистки и ремонта. Поэтому они предпочитают глушить систему, чтобы не выдавать лишние деньги на этот самый ремонт.

Ремонт EGR

Если у вашего автомобиля уже имеются проблемы с системой рециркуляции отработавших газов, то вам обязательно стоит обратиться к специалистам, которые проведут вам комплексный ремонт и замену необходимых деталей. Как уже было написано выше, в европейских и американских условиях, то есть при наличии качественного топлива, подобное обслуживание достаточно будет проводить раз в сто тысяч километров. В российских условиях делать это необходимо в два раза чаще, то есть каждые пятьдесят тысяч километров.

Однако что делать, если не охото платить за ремонт? Существует два выхода, и оба можно использовать лишь тогда, когда ваша система всецело восстановлена либо является новой. Итак, 1-ый вариант – неизменный актуальный предупредительный уход за системой рециркуляции. Это подразумевает очистку ключевых элементов EGR, то есть непосредственно самого клапана, а также соленоида. Клапан нужно чистить так, чтобы на нем не оставалось никаких следов, которые мешали бы его плотному закрытию.

Что касается соленоида, то у него имеется крошечный фильтр, на который вам и нужно обратить внимание. Именно его вам нужно чистить, чтобы он продолжал обеспечивать защиту вакуумной системы от попадания в нее различных видов загрязнения.

Второй вариант, о котором уже было сказано ранее – это глушение системы рециркуляции.
