Снятие КПП МТЗ 80-82
- Содержание:
- КПП МТЗ. Часть 1. Снятие - видео
- КПП МТЗ. Часть 2. Разборка часть1 - видео
- КПП МТЗ. Часть 3. Сборка часть 2 - видео
- КПП МТЗ. Часть 3. Сборка часть 3 - видео
Большой свободный ход рычага переключения передач, неполный выход шестерен из зацепления, самопроизвольное выключение передач свидетельствуют об износе поверхностей трения вилок переключения, кулисы, пазов скользящих кареток, потере упругости пружин фиксаторов.![]()

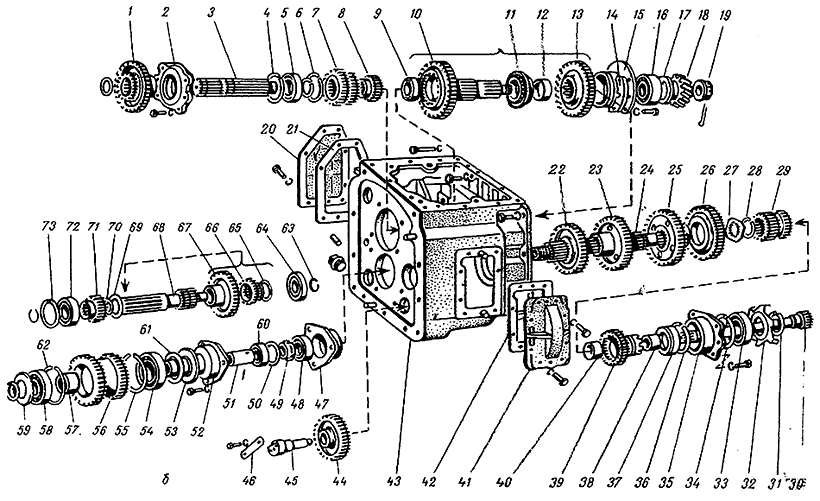

Схема коробки передач МТЗ 82: б — взаимное расположение деталей; 1 — ведомая шестерня понижающего редуктора; 2 — стакан первичного вала; 3 — первичный вал; 4, 6, 31, 34, 36, 50, 55, 62, 63, 65, 70, 73 — кольца; 5, 9, 11, 16. 33, 37, 48, 54, 58, 60, 64, 72 — подшипники; 7 — скользящая шестерня IV и V передач; 8 — скользящая шестерня III передачи; 10 — вторичный вал; 12 — распорная втулка; 13 — ведомая шестерня II ступени редуктора; 14 — регулировочная прокладка; 15 — стакан; 17, 27 — шайбы; 18 — шестерня; 19 — корончатая гайка; 20, 41 - крышки; 21, 42 — прокладки; 22 — ведомая шестерня V передачи и заднего хода; 23 — ведомая шестерня IV передачи; 24 — промежуточный вал; 25 — ведомая шестерня III передачи; 26 — промежуточная шестерня; 28 — упор; 29 — ведущая шестерня I ступени редуктора; 30 — внутренний вал; 32 — крыльчатка; 35 — стакан ведущей шестерни II ступени редуктора; 38, 52 — гнезда; 39 — ведущая шестерня II ступени редуктора со втулкой; 40, 51, 57— втулки; 43 — корпус коробки передач; 44 — промежуточная шестерня заднего хода; 45 — ось промежуточной шестерни заднего хода; 46 — планка; 47 — гнездо подшипника; 49 — гайка промежуточного вала; — заглушка; 56 — промежуточная шестерня понижающего редуктора; 59, 61 — маслоотражательные шайбы; 66 — ведомая шестерня включения ходоуменьшителя; 67 — ведомая шестерня I передачи и заднего хода со втулкой;. 68 — вал I передачи и заднего хода; 69 — свертная втулка; 71 — скользящая шестерня I передачи и заднего хода.
