Как работает двигатель по циклу Аткинсона?

Содержание:

ДВС применяются на автомобилях уже целое столетие. В целом принцип работы их не претерпел серьезных изменений с начала выпуска. Но так как этот двигатель имеет большое количество недостатков, инженеры не перестают изобретать нововведения, чтобы усовершенствовать мотор. Обратимся к тому из них, которое называется цикл Аткинсона. Сегодня можно услышать, что в некоторых машинах он применяется. Но что он собой представляет и как двигатель становится с ним лучше?

История создания мотора с циклом Аткинсона корнями уходит в далекую историю. Начнем с того, что первый классический четырехтактный двигатель был изобретен немцем Николаусом Отто в 1876. Цикл такого мотора довольно прост: впуск, сжатие, рабочий ход, выпуск.

Всего через 10 лет после изобретения двигателя Отто, англичанин Джеймс Аткинсон предложил модифицировать немецкий мотор. По сути, двигатель остается четырехтактным. Но Аткинсон немного изменил продолжительность двух из них: первые 2 такта короче, остальные 2 длиннее.

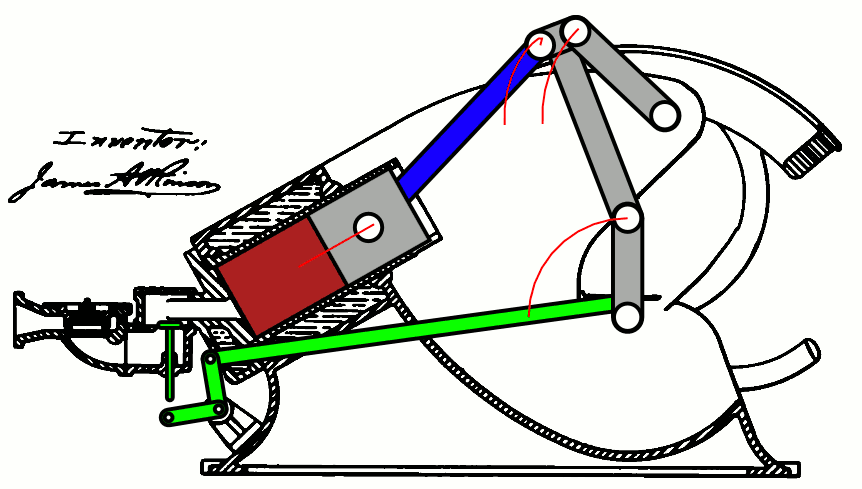

Сэр Джеймс реализовал эту схему, с помощью изменения длинны ходов поршней. Но в 1887 году такая модификация двигателя Отто не нашла применения. Несмотря на то, что производительность мотора увеличилась на 10%, сложность механизма не позволяла массово применять цикл Аткинсона для автомобилей. Но инженеры продолжали работать над циклом сэра Джеймса.

Патенты на двигатель внутреннего сгорания собственной конструкции были получены Аткинсоном в Европе и США в 1886-1887 годах. Как и многие другие изобретатели, Джеймс Аткинсон намного опередил свое время, его двигатель так и не приобрел широкую популярность при его жизни, про изобретение столетней давности вспомнили уже автомобильные инженеры конца 20-го века.

Американец Ральф Миллер в 1947 немного усовершенствовал цикл Аткинсона, упростив его. Это позволило применять двигатель в автомобилестроении. Казалось бы, правильнее называть цикл Аткинсона циклом Миллера. Но инженерное сообщество оставило за Аткинсоном право называть мотор по его имени по принципу первооткрывателя. К тому же, с применением новых технологий стало возможным применять более сложный Аткинсоновский цикл, поэтому от цикла Миллера со временем отказались. Например, в новых Тойотах стоит мотор Аткинсона, а не Миллера. В наше время двигатель, работающий по принципу цикла Аткинсона, ставят на гибриды. Особенно преуспели в этом японцы, которые всегда заботятся об экологичности своих авто. Гибридные Prius от Toyota активно заполняют мировой рынок.

Принцип работы двигателя по циклу Аткинсона

Как говорилось ранее, цикл Аткинсона повторяет те же такты, что и цикл Отто. Но при использовании одинаковых принципов, Аткинсон создал совершенно новый двигатель. Мотор сконструирован так, что поршень совершает все четыре такта за один поворот коленвала.

Кроме того, такты имеют разную длину: ходы поршня во время сжатия и расширения короче, чем во время впуска и выпуска. То есть, в цикле Отто впускной клапан закрывается почти сразу. В модернезированом цикле Аткинсона этот клапан закрывается на половине пути к верхней мертвой точке. В обычном ДВС в этот момент уже происходит сжатие. Двигатель модифицирован особым коленвалом, в котором смещены точки крепления. Благодаря этому, степень сжатия мотора возросла, а потери на трении минимизировались.

Отличие цикла Актинсона от цикла Отто

Обычный четырехтактный двигатель работает по циклу Отто. Вкратце, напомним его работу. В начале рабочего хода в цилиндре поршень идет вверх, до верхней рабочей точки. Смесь из топлива и воздуха сгорает, газ расширяется, давление на максимуме. Под влиянием этого газа поршень едет вниз, приходит в нижнюю мертвую точку. Рабочий ход окончен, открывается выпускной клапан, через который выходит отработанный газ. В этом месте происходят потери выпуска, т.к. отработанный газ все же имеет остаточное давление, использовать которое невозможно.

Аткинсон уменьшил потерю выпуска. В его двигателе объем камеры сгорания меньше при прежнем рабочем объеме. Это значит, что степень сжатия выше, а ход поршня больше. К тому же, длительность такта сжатия по сравнению с рабочим ходом уменьшается, двигатель работает по циклу с увеличенной степенью расширения (степень сжатия ниже степени расширения). Эти условия позволили уменьшить потерю выпуска, используя энергию отработанных газов.

Вернемся к циклу Отто. При всасывании рабочей смеси дроссельная заслонка закрыта и создает сопротивление на впуске. Происходит это при неполном нажатии на педаль газа. Из-за закрытой заслонки двигатель тратит энергию впустую, создавая насосные потери. Аткинсон поработал и с тактом впуска. Продлив его, сэр Джеймс добился уменьшения насосных потерь.

Для этого поршень доходит до нижней мертвой точки, затем поднимается, оставляя впускной клапан открытым примерно до половины поршневого хода. Часть топливной смеси возвращается во впускной коллектор. В нем повышается давление, что дает возможность приоткрывать дроссельную заслонку на малых и средних оборотах. Но в серию аткинсоновский мотор не выпускали по причине перебоев в работе. Дело в том, что, в отличие от ДВС, мотор работает только на повышенных оборотах. На холостом ходу он может заглохнуть. Но эта проблема решилась в производстве гибридов. На малых скоростях такие машины едут на электоротяге, а на бензиновый движок переходят только в случае разгона или при нагрузках. Подобная модель как убирает недостатки двигателя Аткинсона, так и подчеркивает его достоинства перед другими ДВС.

Преимущества и недостатки цикла Аткинсона

Двигатель Аткинсона имеет несколько преимуществ, выделяющих его перед остальными ДВС:

1. Снижение топливных потерь. Как говорилось ранее, благодаря изменению длительности тактов, стало возможным сохранять топливо, используя отработанные газы и снижая насосные потери.

2. Маленькая вероятность детонационного сгорания. Степень сжатия топлива уменьшается с 10 до 8. Это позволяет не повышать обороты мотора переключением на пониженную передачу в связи с увеличением нагрузки. Так же вероятность детонационного сгорания меньше из-за выхода тепла из камеры сгорания во впускной коллектор.

3. Маленький расход бензина. В новых гибридных моделях расход бензина равен 4 литра на 100 км.

4. Экономичность, экологичность, высокий КПД.

Но у двигателя Аткинсона есть один существенный недостаток, который не позволял применять его в массовом производстве машин. Из-за невысоких показателей мощности, на маленьких оборотах двигатель может заглохнуть. Поэтому двигатель Аткинсона очень хорошо прижился на гибридах. Применение цикла Аткинсона в автомобилестроении Кстати, о машинах, на которые ставят аткинсоновские двигатели. В массовом выпуске эта модификация ДВС появилась не так давно.

Как было сказано ранее, первыми пользователями цикла Аткинсона были японские фирмы Mazda и Toyota. Одна из самых известных машин – MazdaXedos 9/Eunos800, которая выпускалась в 1993-2002 годы. Затем, ДВС Аткинсона взяли на вооружение производители гибридных моделей. Одной из самых известных компаний, использующих этот мотор, является Toyota, выпускающая Prius, Camry, Highlander Hybrid и Harrier Hybrid. Такие же двигатели используются в Lexus RX400h, GS 450h и LS600h, а "Форд" и "Ниссан" разработали Escape Hybrid и Altima Hybrid. Стоит сказать, что в автомобилестроении наблюдается мода на экологию.

Поэтому гибриды, работающие на цикле Аткинсона, полностью удовлетворяют потребностям клиентов и экологическим нормам. К тому же прогресс не стоит на месте, новые модификации аткинсоновского мотора улучшают его плюсы и уничтожают минусы. Поэтому с уверенностью можно сказать, что двигатель на основе цикла Аткинсона имеет продуктивное будущее и надежду на долгое существование.

Таким образом, можно заключить, что двигатель, работающий по циклу Аткинсона, сыграл значительную роль на пути усовершенствования механизма мотора в будущем. Представляется, что совершенствования, основываясь одно на другом, приведут ДВС, наконец, к оптимальному режиму работы.
