Блок предохранителей Шевроле Нива (Travel)
- Содержание:
- Схема соединений монтажного блока 2123 Шевроле Нива
- Причины выхода из строя предохранителей
- Блок предохранителей Шевроле Нива выпущенных до 2009 года
- Расшифровка предохранителей
- Расшифровка реле
- Блок предохранителей Шевроле Нива выпускавшихся после 2009 года
- Дополнительный блок реле и предохранителей
- Замена предохранителя прикуривателя и звукового сигнала на Chevrolet - Niva - видео
- Всё о предохранителях и реле в Шевроле Нива для моделей выпущенных с 2002 по 2020 год - видео
Блок предохранителей Шевроле Нива находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.
Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

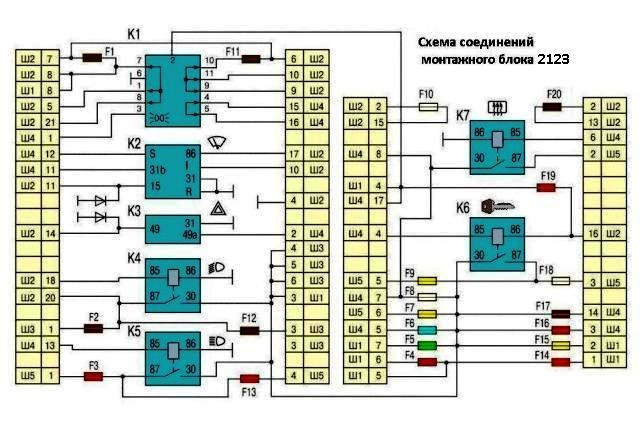

Схема соединений монтажного блока 2123 Шевроле Нива
Причины выхода из строя предохранителей

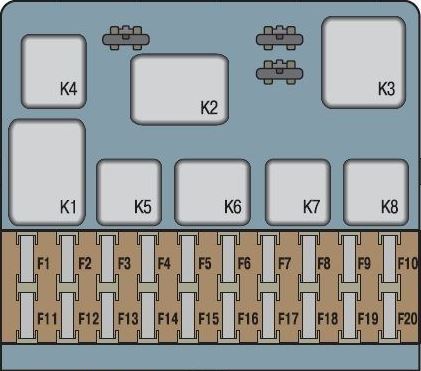

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям. • Коричневый – 7,5 А • Красный – 10 А • Синий – 15 А • Желтый – 20 А • Белый – 25 АПри превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.Блок предохранителей Шевроле Нива выпущенных до 2009 года
Расшифровка предохранителей
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5. F4 (10 А) — резервный предохранитель. F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый. F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис. F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда. F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7. F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей. F10 (20 А) — резервный предохранитель. F11 (5 А) — лампы правых габаритных огней. F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4. F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5. F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель. F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3. F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза. F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты. F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3. F20 (7,5 А) — резервный.Расшифровка реле
1. Не используется 2. Реле электродвигателя очистителя ветрового стекла 3. Реле-прерыватель указателей поворотов и аварийной сигнализации 4. Реле ближнего света фар 5. Реле дальнего света фар 6. Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения) 7. Реле обогрева стекла двери багажника 8. Резерв Дополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка: 1. Реле стеклоподъёмников 2. Реле противотуманных фонарей 3. Реле звукового сигнала либо обогрева сидений 4. Реле привода наружных зеркал (опционально)

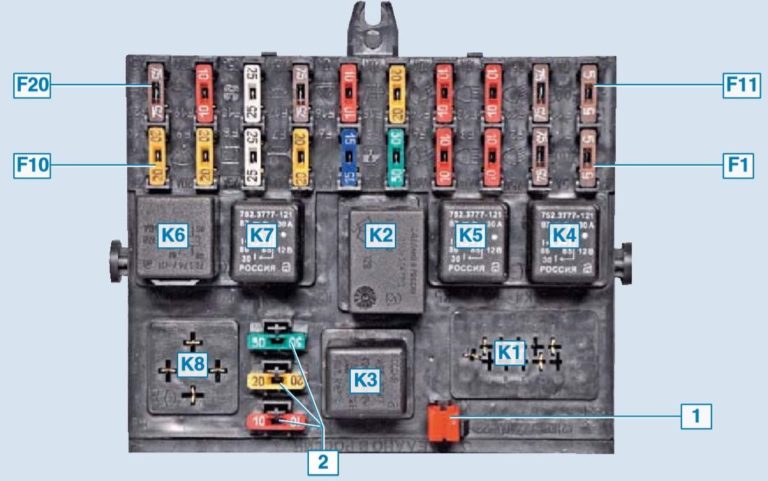

Блок предохранителей Шевроле Нива выпускавшихся после 2009 года
| F1 (5) | Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света |
| F2 (7,5) | Лампа ближнего света (левая блок-фара) |
| F3 (10) | Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар |
| F4 (10) | Левая противотуманная фара |
| F5 (30) | Реле электростеклоподъемников, электростеклоподъемники передних дверей |
| F6 (15) | Предохранитель прикуривателя |
| F7 (20) | Реле звукового сигнала, звуковой сигнал, плафон освещения багажника |
| F8 (25) | Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида |
| F9 (20) | Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода |
| F10 (20) | Блок дистанционного управления электропакетом (блокировка дверей) |
| F11 (5) | Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар |
| F13 (10) | Лампа дальнего света (правая блок-фара) |
| F14 (10) | Правая противотуманная фара |
| F15 (20) | Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений |
| F16 (10) | Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации) |
| F17 (7,5) | Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения |
| F18 (25) | Вентилятор отопителя, предохранитель печки |
| F19 (10) | Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера |
| F20 (7,5) | Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер |

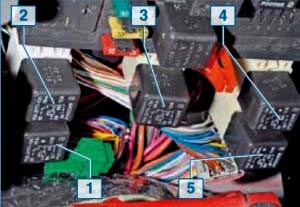

Обозначение
1. Реле противотуманных фар
2. Реле стеклоподъемников
3. Реле обогрева сидений
4. Реле звукового сигнала
5. Реле стартера

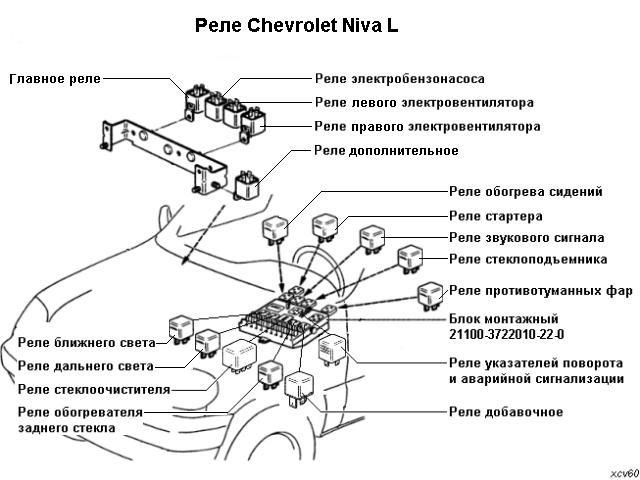

Дополнительный блок реле и предохранителей
Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).
Назначение
1. Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения)
2. Предохранитель (50А), защищающий силовые цепи дополнительного реле и реле правого электровентилятора
3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4. Предохранитель (15А), защищающий цепь постоянного питания контроллера
5. Реле правого электровентилятора
6. Реле левого электровентилятора
7. Реле электробензонасоса
8. Главное реле
9. Предохранитель (50А), защищающий цепи левого электровентилятора
10. Предохранитель (15А), защищающий силовые цепи, включаемые главным реле
11. Контроллер
Предохранитель прикуривателя

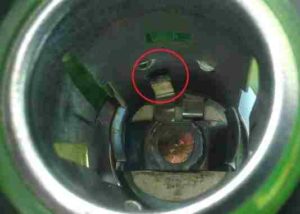

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.
Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером — 6 (F6).
Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.
В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.
Замена предохранителя прикуривателя и звукового сигнала на Chevrolet - Niva - видео
Всё о предохранителях и реле в Шевроле Нива для моделей выпущенных с 2002 по 2020 год - видео
