На тракторах МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л установлен четырехцилиндровый четырехтактный дизельный двигатель номинальной мощностью 80 л. с.: соответственно Д-240 (с электростартером) и Д-240Л (с пусковым двигателем). Двигатель Д-240 крутящий момент составляет 28 кгс*м, чего хватает для выполнения большинства поставленных задач.
Конструктивным решением было применение на силовом агрегате рабочей камеры нераздельного типа. Кроме того, впрыск топлива двойной, с образованием паров рабочей жидкости по объёму и распределением горючего в виде плёнки по цилиндру и поршню. Благодаря решению, удаётся получить эффект, используя ресурс мотора и реализовать потенциал. Таким образом, динамические характеристики агрегата выше, что делает возможным справляться мотору с большим количеством поставленных целей.
Рабочую камеру, с целью улучшения смесеобразования, конструкторы выполнили в виде шара, это образовывает внутри камеры вихревые потоки и использует выделяемое тепло с эффектом. Силовая установка вырабатывает 80 лошадиных сил при 2200 мин-1 оборотах коленчатого вала. Такие показатели гарантируют тягу в диапазоне оборотов.
Избегать температурных деформаций блоку цилиндров силового агрегата помогает высокопрочный серый чугун. Материал сделал мотор тяжелым, масса двигателя Д-240 составляет 430кг, это себя оправдало, поскольку у мотора нет болезней, присущих аналогичным механизмам.
Технические характеристики двигателя МТЗ-80 д-240
• Модель двигателя – Д-240 Тяговый класс — 1,4 т.
• Мощность (Дизель) – 59 (80) кВт/л. с.
• Количество передач вперед/назад – 18/4 Габариты трактора длина/ ширина/ высота – 3815/1970/2470 мм.
• Колея по передним/задним колесам – 1200–1800/1350–2100 мм.
• Масса — 3160 кг.
• Диапазон скоростей – от 1,3 до 35 км/ч.
• Агротехнический просвет – 470 мм.
• Радиус поворота – 4,1 м.
Дизель Д-240, четырехтактный, четырехцилиндровый двигатель с водяным охлаждением, производства Минского тракторного завода. Рабочий объем цилиндров составил 4,75 л. При номинальной частоте вращения 2200 об. мин. этот двигатель развивает мощность в 80 л.с. Камера сгорания полураздельного типа.
Масса дизеля составляет 430 кг. Некоторые модификации предусматривают установку предпускового подогревателя ПЖБ-200Б.
Существует два варианта пуска двигателя: электростартерный, или с помощью пускового карбюраторного двигателя. Имеется блокировка пуска, на случай если трактор стоит на скорости.
Для того чтобы этот надежный двигатель вас не подводил и работал как часы, необходимо проводить технический осмотр и обслуживание каждые: 60, 240 и 960 моточасов. Полный перечень работ каждого ТО описан в инструкции по эксплуатации.
В двигателе применена неразделенная камера сгорания с объемно-пленочным смесеобразованием. Часть впрыскнутого топлива распиливается в объеме камеры сгорания, а другая растекается по ее поверхности, образуя тонкую пленку. Первая часть топлива интенсивно перемешивается с потоком сжатого нагревшегося воздуха, активно испаряется и сгорает: происходит процесс так называемого предварительного воспламенения топлива. Камере сгорания придана шатровая форма, которая способствует созданию завихрений воздушного потока и лучшему перемешиванию топлива и воздуха. Вторая часть топлива (в виде пленки) испаряется с внутренней стороны, нагреваясь от стенки камеры сгорания, и с наружной, соприкасаясь с потоком сжатого нагревшегося воздуха (последующее воспламенение топлива). Постепенно развивающийся процесс сгорания топлива создает условия для экономичной и, как говорят, мягкой работы двигателя, которая характеризуется плавно нарастающими нагрузками на кривошипно-шатунный механизм.
Устройство Д-240
Камера сгорания д-240: 1 — форсунка; 2 — головка блока; 3 — гильза; 4 — поршень; 5 — камера сгорания.
Двигатель Д-240: а — вид справа; б — вид слева: 1 — поддон блок-картера; 2 — задний лист; 3 — венец маховика; 4 — маслозаливная горловина; 5 — фильтр грубой очистки топлива; 6 — воздухоочиститель; 7 — выпускной коллектор; 8 — головка блока цилиндров; 9 — электрофакельный подогреватель; 10 — генератор; 11 — корпус термостата; 12 — вентилятор; 13 — водяной насос; 14 — ремень вентилятора; 15 — передняя опора; 16 — блок-картер; 17 — центробежный масляный фильтр: 18 — сапун; 19 — масломерная линейка; 20 — топливный насос; 21 — форсунка; 22 — механизм аварийного останова; 23 — впускной коллектор; 24 — фильтр тонкой очистки топлива; 25 — стартер.

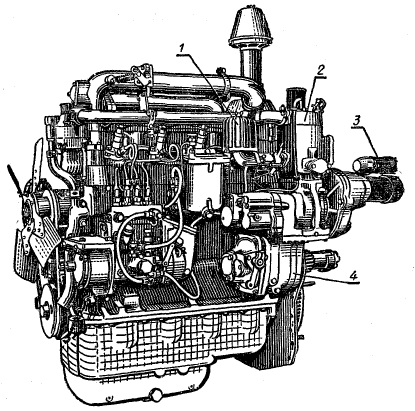

Двигатель Д-240Л (вид слева): 1 — воздухоочиститель пускового двигателя; 2 — пусковой двигатель; 3 — стартер пускового двигателя; 4 — редуктор пускового двигателя (остальные детали такие же, как у двигателя Д-240 на рисунке выше).
На рисунке а и б показан общий вид двигателя Д-240, а на нижнем рисунке — общий вид двигателя Д-240Л. Эти рисунки не только дают представление о внешнем виде двигателя, но и позволяют ознакомиться с взаимным расположением его основных и вспомогательных узлов, механизмов и устройств.
Как и всякий дизель, двигатель Д-240 (Д-240Л) состоит из ряда механизмов и систем. Главные из них кривошипно-шатунный и газораспределительный механизмы и системы смазки, охлаждения, питания и пуска.
Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала.
Механизм газораспределения предназначен для впуска в цилиндр порций воздуха и выпуска из него отработавших газов в строго определенные моменты и промежутки времени.
Система смазки служит для подвода смазочных материалов к трущимся деталям с целью уменьшения трения между ними, а также частичного отбора тепла.
Система охлаждения необходима для поддержания нормального теплового режима двигателя. В дизельных двигателях применяется жидкостная (обычно водяная) система охлаждения.
Система питания предназначена для точно дозированной и своевременной подачи топлива в цилиндры двигателя.
Система пуска служит для запуска двигателя.
Топливный насос высокого давления. Если дизель не запускается или не развивает нужной мощности, то причиной выступает неисправность топливной системы. Сопутствующими факторами при этом является наличие воздушных пробок в топливопроводах и фильтрах, износ элементов насоса и форсунок, неправильная установка ТНВД.
Точным определением неисправной детали служит цвет дыма из выхлопной трубы. Если дым белый, то причина определённо не в топливном насосе, а в работе системы охлаждения. Если же дым серый или чёрный, то это свидетельствует о попадании масла в камеру сгорания, пропуски вспышек в цилиндрах, заедание иглы в корпусе распылителя.
Для замены деталей насоса его частично разбирают.
Распылитель подлежит замене, если на нём имеются трещины, изломы.
На рисунке ниже (а и б) показаны разрезы двигателя Д-240 (Д-240Л), которые позволяют ознакомиться с его общим устройством, рассмотреть его основные механизмы, узлы и системы.

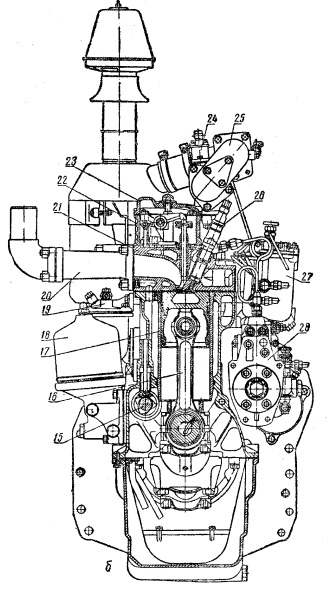

Двигатель Д-240 (Д-240Л): а — продольный разрез; б — поперечный разрез: 1 — коленчатый вал; 2 — масляный картер; 3 — приемник масляного насоса; 4 — масляный насос; 5 — амортизатор; 6 — вентилятор; 7 — водяной насос; 8 — поршневой палец; 9 — поршень; 10 — клапан; 11 — валик коромысел; 12 — воздухоочиститель; 13 — штанга; 14 — маховик; 15 — распределительный вал; 16 — шатун; 17 — гильза; 18 — масляный фильтр; 19 — фильтр грубой очистки топлива; 20 — выпускной коллектор; 21 — головка; 22 — крышка головки; 23 — колпак крышки; 24 — электрофакельный подогреватель; 25 — впускной коллектор; 26 — форсунка; 27 — фильтр тонкой очистки топлива; 28 — топливный насос.
Тюнинг
Имеется возможность увеличения мощности силового агрегата до отметки порядка 100 лошадиных сил путём установки на двигатели Д 240 турбины и новой системы подачи топлива.
В специализированных магазинах можно найти уже готовый комплект переоборудования под турбину, который включает необходимые крепежи, сам турбонаддув, новый масляный и топливный насос. Подобный тюнинг позволит существенно увеличить мощность силового агрегата практически без потери надежности мотора.

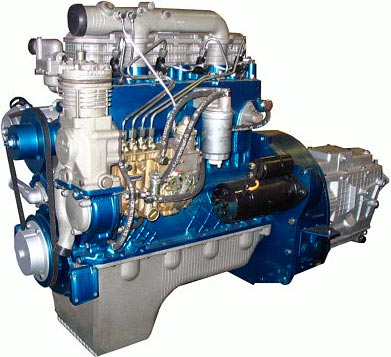

Двигатель Д-245
Дизель Д245 представляет собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположение цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Применяется турбонаддув.
Положительные качества дизельных двигателей в целом, вне всякого сомнения, известны всем автомобилистам. Главный фактор это, конечно, высокая экономичность дизеля по сравнению со своим бензиновым собратом.
Уменьшенный расход топлива и его более низкая стоимость делают автомобили, оснащенные двигателями ММЗ Д-245, палочкой выручалочкой не только для представителей малого и среднего бизнеса, но и для крупных строительных и сельскохозяйственных компаний. Ведь чем больше вместимость эксплуатируемой техники, тем выше конечная экономия. Кроме того никто не сможет оспаривать еще одно положительное качество дизельного топлива - его способность выступать в качестве естественной смазки двигателя.
Технические характеристики двигателя Д-245
Наименование параметра
Д-245: рядный 4-х цилиндровый дизельный двигатель с непосредственным впрыском топлива, отвечающий экологическим нормам ""Евро 2""
Диаметр цилиндра, мм
110
Ход поршня, мм
125
Рабочий объем цилиндров, л
4,75
Число и расположение цилиндров
4L
Тип системы газообмена
ТW
Номинальная мощность, кВт (л.с.)
90 (122.4) - от 116 лс. до 136 лс.
Номинальная частота вращения, об/мин
2400
Максимальный крутящий момент, Н м(кгс м)
422 (43.1)
Частота вращения при максимальном крутящем моменте, об/мин
1500
Удельный расход топлива, г/кВт ч (г/л.с.ч)
210 (154)
Масса, кг
600-640
Заводская комплектация двигателя Д-245
Наименование параметра
Д-245
Стартер:
74.3708 (12 В)
Генератор:
Г9645.3701-01 (14 В)
Турбокомпрессор:
ТКР 6-00.02 (БЗА г. Борисов)
Пневмокомпрессор:
А29.05.000-А-06-БЗА
Насос шестеренный:
НШ 10Ж-3-04л
Насос топливный:
PP4V101f-3486 Moterpal (РААЗ г. Ярославль)
Насос водяной:
240-1307010-А1
Насос масляный:
245-1403010
Муфта сцепления:
имеется 1 диск
Картер сцепления:
есть
Решили купить двигатель МТЗ? Воспользуйтесь нашими советами! Первое, на что следует обратить внимание – цена двигателя. Дело в том, что купить двигатель МТЗ хорошего качества возможно только при адекватной стоимости. Проблема соотношения качества и цены особо остро стоит с б/у механизмами. Поэтому мы рекомендуем купить двигатель МТЗ новой сборки. Так вы обезопасите себя от всевозможных поломок и неисправностей. Купить двигатель МТЗ с гарантией очень просто – достаточно найти подходящую модель в нашем каталоге и оформить заявку.
При покупке двигателя МТЗ проверяйте наличие всех комплектующих. Купить двигатель МТЗ без предварительного осмотра всех систем мы не рекомендуем. После доставки агрегата внимательно проверьте состояние устройства для трактора. Только так вы сможете купить двигатель МТЗ высокого качества.
