Увеличение мощности двигателя ВАЗ 2114 8 клапанов

Содержание:
На автомобилях серии «Самара 2» Волжский автозавод устанавливал инжекторные двигатели с электронным, распределенным впрыском топлива. И для ВАЗ 2114, который появился в 2001 году, а в серию был запущен в 2003-м была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и на некоторых из них ставились другие модели двигателей, такие как — 21114, 11183, 21124 и 21126. Но самыми массовыми серийными машинами были ВАЗ 2114 с движками моделей 2111 и 11183.





Теория тюнинга двигателя

Понятия "тюнинг двигателя" и "бюджетный тюнинг" несовместимы, поэтому тут мне почти нечего сказать. Конечно, самая действенная мера в тюнинге мотора - увеличение рабочего объема. Только это дает одновременный прирост мощности, крутящего момента во всем диапазоне оборотов - с доработанного мотора Ваз-2112 объемом 1,8л можно получить крутящий момент более 20 кг/м, а максимальную тягу 10 кг/м стандартного мотора 2110 обуздать уже с 1500 об/мин! Другая мера - установка различного вида компрессоров, замена топлива на более "горючее" (нитрометанол, т.е. спирт), подача дополнительного окислителя топлива (нитрос), но это дорого.

И даже то немногое, что можно сделать с помощью разумных вложений, требует рук мастера и большого опыта.

Поэтому я свалю сюда не только сам мотор, но и систему питания, зажигания и выпуска.

ГРМ - газораспределительный механизм - это единственное доступное бюджетному тюнингу место, где можно извлечь "прибавку".

Теория. Распредвал определяет подъем клапанов (и чем он больше, тем лучше - во всем диапазоне оборотов мотора ), а также время и продолжительность открывания клапанов.





К сожалению, мы не можем поднимать клапан столько, сколько захочется: пружины клапанов выберут зазоры между витками и сломаются. Чтобы поднять клапан еще выше, требуется доработка ГБЦ - сначала - опустить седла клапанов (например, для ММ54 - на 1 мм), потом и более радикальные меры - замена пружин, толкателей и т.д. - не бюджетно.

Поэтому для мотора 2108-2111 максимально допустимый подъем клапанов - 9,7 мм, т.е. без переделок ГРМ можно поставить распредвал "", "Нуждин" или их аналог.

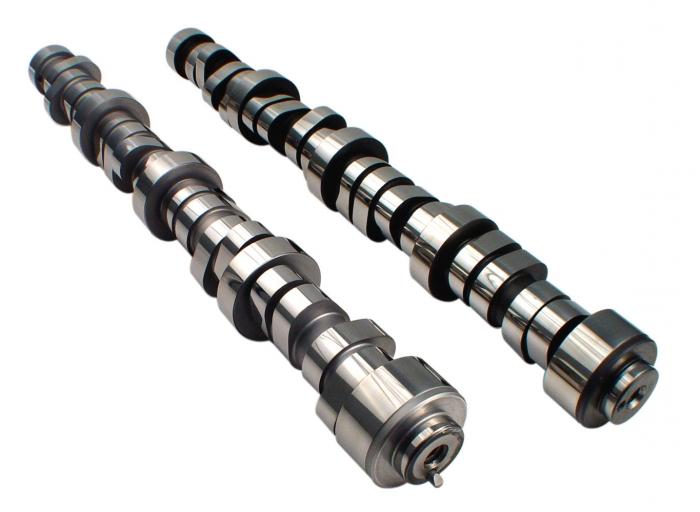

Тюнинговые распредвалы

Несколько слов о времени и продолжительности открывания клапанов - ширине фаз. Чем выше обороты мотора, тем раньше до верхней мертвой точки (вмт) нужно открывать впускной клапан и позже его закрывать. Это нужно, чтобы обеспечить смеси, имеющей большую инерцию на высоких оборотах, возможность наполнить цилиндр как можно полнее и дать выход сгоревшему заряду. Соответственно, на фазе выпуска тоже нужно действовать с опережением, чтобы к моменту достижения нмт, когда горячая смесь уже не производит работы, дать ей начать выходить из цилиндра, а также задержать выпускной клапан открытым после ВМТ, чтобы убрать из цилиндра как можно больше отработавших газов.

На малых оборотах это приводит к тому, что еще не до конца вышедшие выхлопные газы попадают во впускную систему, не пуская свежую смесь, что снижает тягу на низах, делает очень нестабильным холостой ход (поэтому на валах с широкими фазами необходимо повышать обороты холостого хода).

На больших оборотах перекрытие фаз впуска и выпуска позволяет обеспечить более непрерывный поток газа через ЦПГ и, соответственно, сжечь больше смеси и значительно повысить отдачу мотора.

Зависимость нелинейная: постепенное увеличение перекрытия фаз сначала дает прибавку крутящего момента на высоких оборотах, постепенно смещая максимум на все более высокие обороты. После некоторого момента, последующее увеличение перекрытия фаз дает обратный эффект - падение мощности и крутящего момента даже на высоких оборотах. Если речь идет о двухвальном моторе. то задача мастера - найти такое положение валов, при котором мы получим максимум крутящего момента на максимально возможных оборотах, и таким образом получая максимальную мощность. В случае с одновальным мотором думать об этом не надо - перекрытие фаз заложено производителем, нужно только точно установить положение распредвала относительно коленвала, а перекрытие можно менять только меняя вал.

Чтобы получить "тракторную" тягу, нужен вал с минимальным перекрытием фаз и максимальным подъемом клапанов. Получим больше тяги на низких оборотах, что очень актуально для города с вечными пробками.

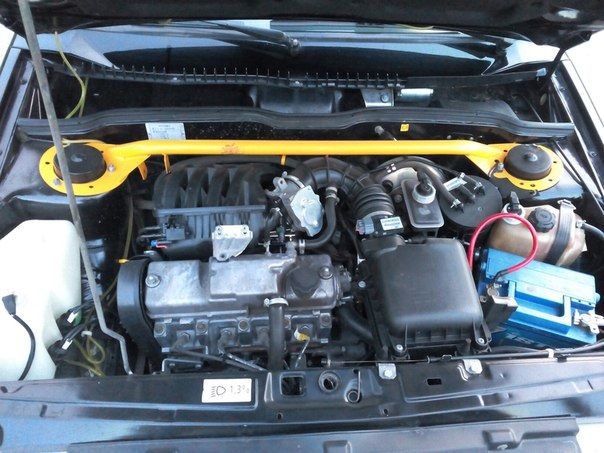

Двигатель ВАЗ 11183-50 с электронным дросселем

Технические характеристики 1.6 литрового двигателя не особо отличаются от предыдущих версий. По сравнению с полуторалитровым, этот двигатель стал мощнее всего на 4 л.с. Видимо конструкторы АвтоВаза в погоне за увеличением ресурса двигателя совсем забыли про то, что нужно бы ещё и мощности прибавить. Поэтому счастливые автовладельцы сами всячески пытаются «прибавить лошадок» под капотом.



Известны случаи, когда умельцам удавалось выжать до 140 л.с. из мотора ВАЗ 2114 ,тюнинг двигателя прибавлял мощность почти в два раза больше, чем показывают заводские технические характеристики. Но с увеличением мощности, уменьшается ресурс двигателя. Поэтому мы поговорим о том, какими способами можно увеличить мощность и при этом как можно слабее сократить жизнь двигателя ВАЗ 2114.

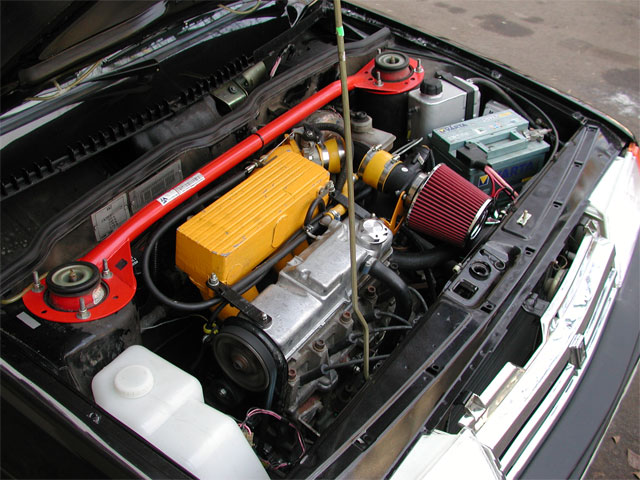

Двигатель ВАЗ 11183 с установленным спортивным ресивером

Ни для кого не секрет, что в своём штатном, то есть в серийном виде двигатель развивает далеко не всю мощность, на которую он способен. Можно по-новому настроить прошивку, но сильно изменить нагрузочную кривую не получится без снижения класса экологии. Можно купить «гоночный распредвал», чтобы установить его вместо штатного. Но тогда под новые фазы надо будет менять и прошивку… Рассмотрим, что получится, если применять только методы доступного тюнинга. Скажем сразу, на хэтчбеке ВАЗ-2114 увеличение мощности может составлять 20% и даже 25%, и речь идёт только о 8-ми клапанах. Растачивать клапанные каналы при этом не придётся.

В ходе тюнинга дорабатывался двигатель 21114 (1,6 л).

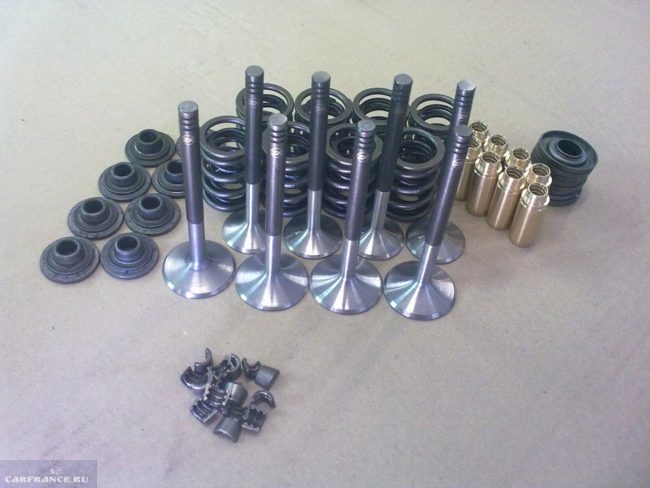

Список работ:

• Расточка сёдел по внутреннему диаметру, что равносильно увеличению клапана;

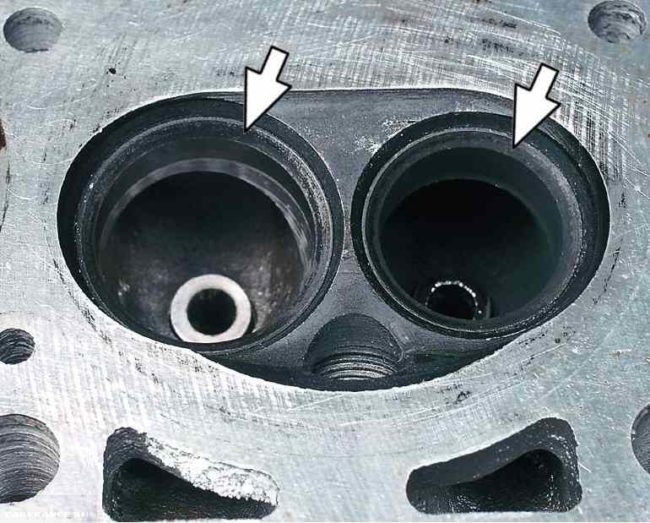

Сёдла клапанов, мотор ВАЗ 21114

• Горловины каналов тоже пришлось немного расточить. Были установлены тонкие дюралевые тарелки, что позволило распустить пружины на 1,5 мм;

• Штатные клапаны заменили на облегчённые;

• Направляющие втулки были выточены из специальной латуни;



• В конструкции появилась разрезная шестерня;

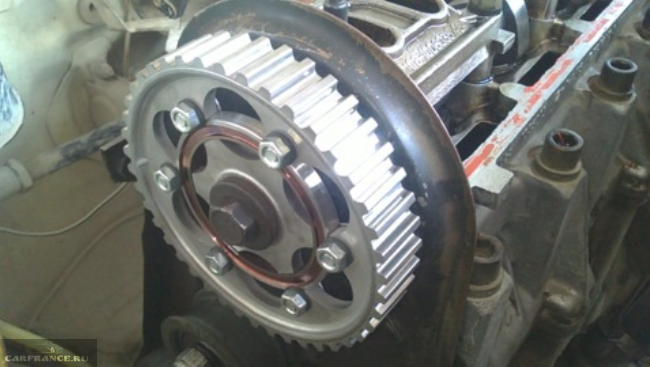

Тюнинговая разрезная шестерня ГРМ ВАЗ 8 клапанов

• Сухари клапанов на всякий случай заменили на импортные;

• Был установлен вал с «узкими фазами»: выпуск – 66 градусов, впуск – 70, углы открытия – 246 и 250 градусов соответственно. Ход клапанов – 9,5 и 9,6 мм.

Наш новый мотор остался «не втыковым» – клапаны не достают до поршней. При проверке на стенде (датчики были отключены) результат оказался не впечатляющим.

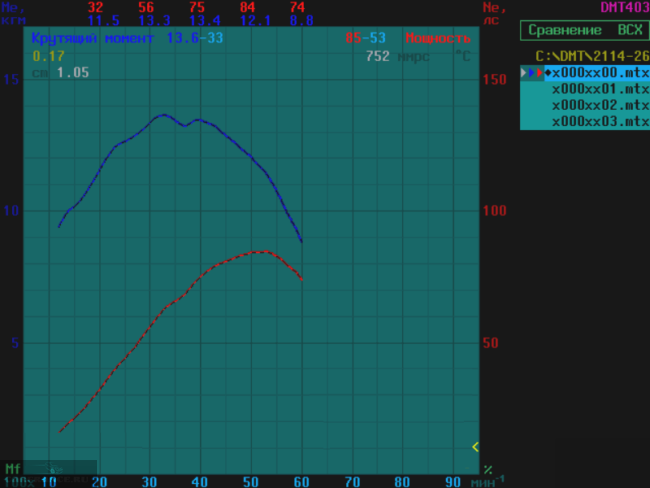

Проверка без настройки ЭБУ

Если установить инженерную прошивку, удаётся подобрать параметры «от и до». И тогда картинка выглядит лучше…

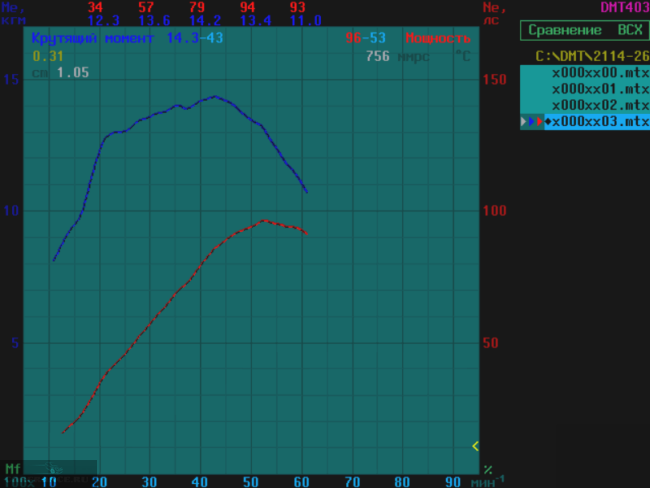

График крутящего момента после завершения тюнинга

Все датчики, включая лямбда-зонд, в последнем случае были подключены. Удалось снять 96 «сил» при 5300 об/мин!

Как не стоит увеличивать мощность ВАЗ 2114!

✔ Не следует пытаться проводить расточку каналов. Эту операцию можно выполнить и при отсутствии шаровых фрез, но в гаражных условиях ничего не получится даже с фрезами. Суть в том, что важна точность установки фрезы – ошибка не должна превышать 1-2 мкм.

✔ Как видите, на стоковом хэтчбеке ВАЗ-2114 увеличение мощности составило 24%, и это – без установки «люстры», «улучшенного выхлопа» и других дорогостоящих элементов.

✔ Нет смысла покупать «гоночный распредвал», не располагая подходящей тюнинговой прошивкой.

Как сделать тюнинг двигателя ВАЗ 11183

Ясно, что обязательным этапом тюнинга мотора 11183 будет замена ЭБУ. Всё просто: штатный блок М74 прошить нельзя, а вот «Январь 7.2» – хорошее и проверенное временем решение. Придётся отказаться и от опции «Е-Газ», а значит, заменить дроссельный узел и ресивер.

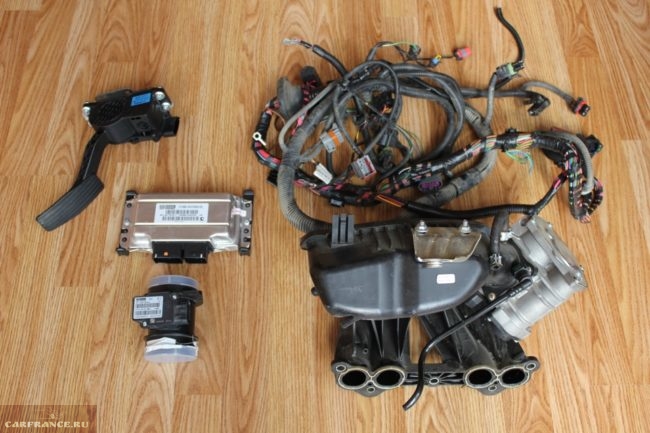

Всё, что пришлось выбросить

Детали впускного тракта были позаимствованы у двигателя 2111. Была установлена педаль «под трос», и мотор стал выглядеть по-человечески.

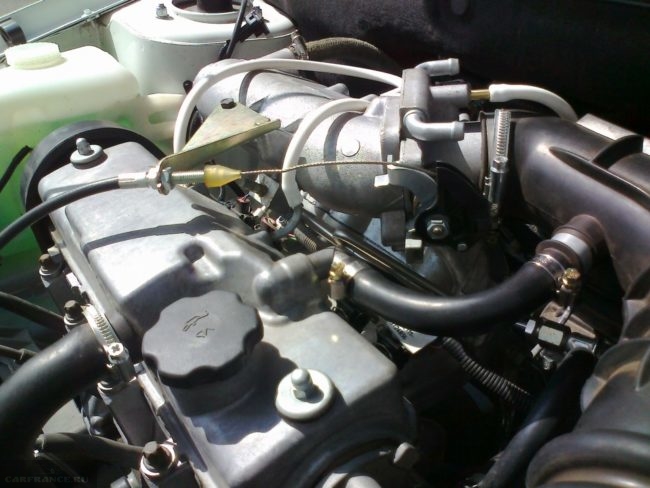

Двигатель ВАЗ 11183

С контроллером «Январь» всё работает неплохо, но штатная прошивка – это не вариант, если был заменён распредвал. А он, в свою очередь, обладает параметрами:

• Ширина фазы выпуска – 104;
• Ширина фазы впуска – 109;
• Угол открытия на выпуске – 272;
• Угол открытия на впуске – 268;
• Ход клапанов (выпуск/впуск) – 9,5/10,1 мм.

После установки нового вала мотор стал «втыковым». Впрочем, на хэтчбеке 2114 увеличение мощности почти всегда сопряжено с компромиссом. В данном случае пришлось пожертвовать надёжностью. Что улучшилось:

• Максимальный крутящий момент возрос на 140 Н*м;
• Мощность тоже повысилась – был пройден предел в «90 сил».
Кстати сказать, любой тюнинг приводит к снижению долговечности. Делайте выбор.

Тюнинг 8 клапанного двигателя «с разрезной шестернёй»

Разрезная, то есть регулируемая шестерня в последнем проекте не использовалась. Устанавливать её лучше на «не втыковые моторы». Метод настройки:

1. Подвижную и неподвижную часть маркируют меткой, такой же как на стандартном шкиве;

2. Монтаж проводят в обычном порядке, выставив коленвал и механизм ГРМ по меткам (как при замене ремня), следует помнить и о верном моменте затяжки ремня;

3. Если в 4-м цилиндре впускной и выпускной клапаны открыты не «по максимуму», проводим регулировку: ослабляем наружные винты, и, удерживая внешнюю часть шестерни, правильно выставляем распредвал. Затягиваем фиксирующие винты.

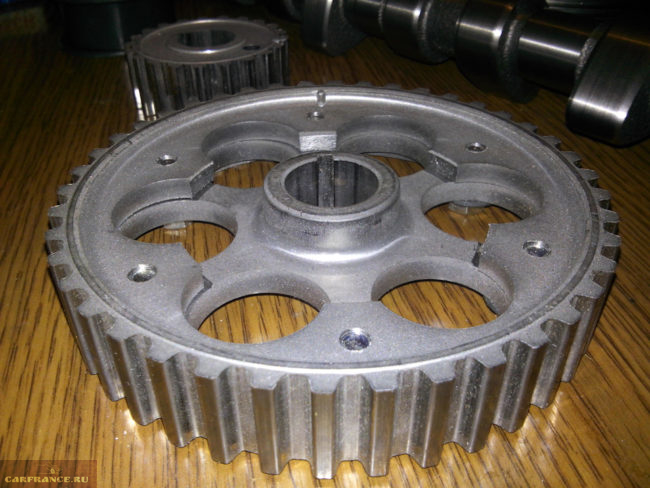

Разрезная шестерня на ВАЗ 2114

Детали для тюнинга 8-ми клапанного двигателя ВАЗ

Все элементы мы расположили в порядке увеличения бесполезности:

• Ресивер с повышенным объёмом. После замены штатного узла наблюдается рост отдачи на средних и высоких оборотах. Но для области 1000-2500 об/мин предпочтительнее будет наличие штатного ресивера.

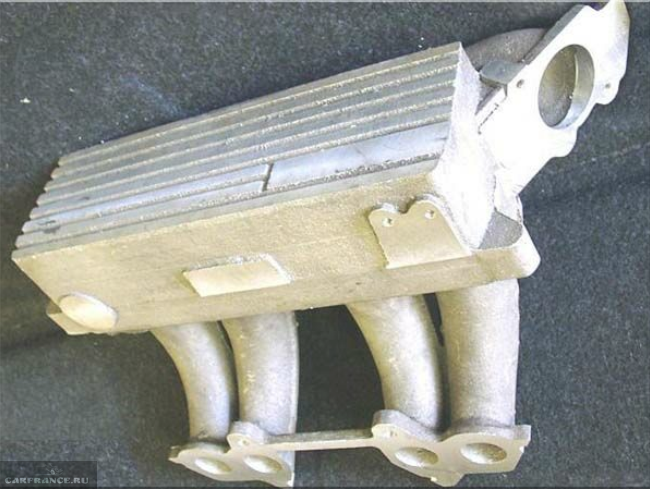

Ресивер с повышенным объёмом (укороченный тракт)

• «Люстра», то есть фильтр-нулевик. Наличие такого фильтра для двигателя полезно, однако эксплуатация сопряжена с трудностями: ткань надо чистить каждые 5-7 тыс. км, и для этого нужна «фирменная химия».

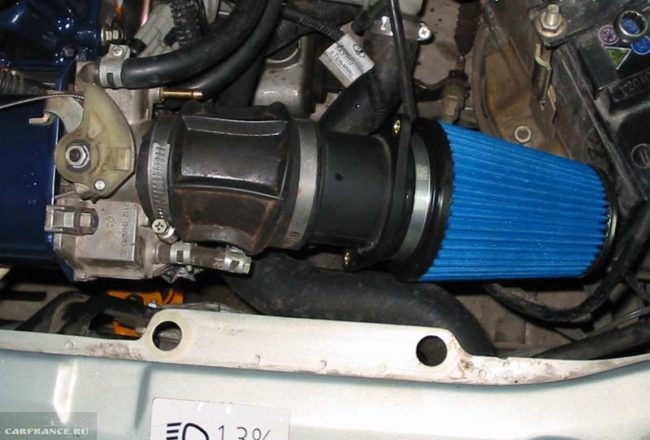

Фильтр нулевого сопротивления

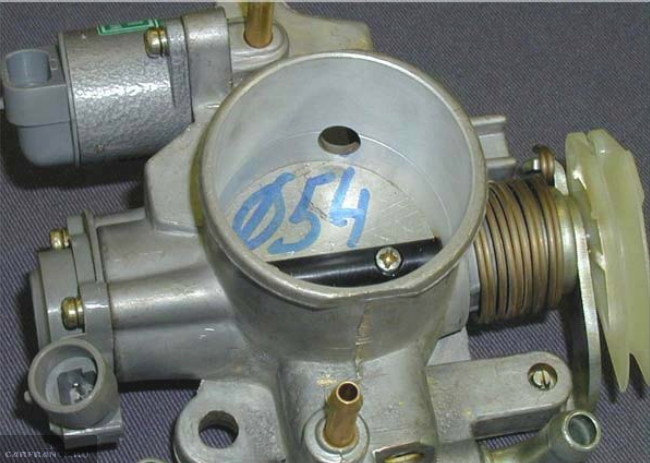

• Дроссельный узел увеличенного диаметра (52 или 54 мм). Трудно придумать ситуацию, в которой 8-клапанному мотору будет не хватать воздуха, поступающего со штатного узла (d=46 мм).



Что касается тракта выпуска, можно установить «паука 4-2-1» – он создаёт разрежение перед ещё не открытым клапаном… Крутящий момент и мощность от этого улучшаются, вопрос в том, на сколько.

Любой «тюнинг» начинается не с двигателя, а с подбора «передаточных чисел»… Этот совет – распространённый, и к семействам ВАЗ-2108 и 2114 он относится тоже.



Тюнинг: Ваз 2114 (турбо 8v) 180 л.с. - видео
