Замена цепи ГРМ ЗМЗ 409 Евро 3

Содержание:

Двигатель УАЗ Патриот 409 от Заволжского моторного завода в последнее время довели до экологического стандарта Евро-4. По сути это инжекторный 406 двигатель, который устанавливали на Волги и ГАЗели. Собственно конструкция силовых агрегатов весьма схожа, кроме того проблемы 406 мотора унаследовал и движок ЗМЗ 409. Далее предлагаем описание и технические характеристики двигателя UAZ Patriot 409.

Бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат имеет алюминиевый блок цилиндров (с чугунными гильзами внутри) и алюминиевую ГБЦ. В головке блока имеются два распредвала, которые вращаются посредством цепного привода ГРМ. В клапанном механизме имеются гидрокомпенсаторы, которые освобождают вас от ручной регулировки теплового зазора 16-ти клапанов.

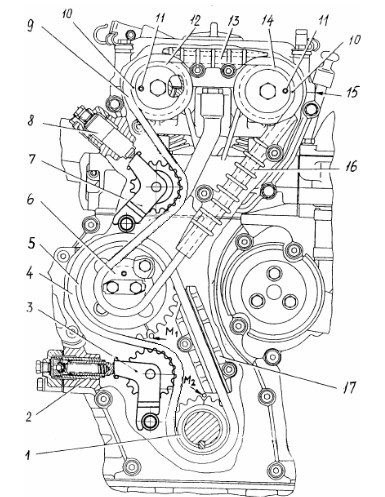

Устройство газораспределительного механизма двигателя ЗМЗ 409 УАЗ Патриот

Распределительные валы отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности произведен “отбел” кулачков. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Привод распределительных валов цепной, двухступенчатый. Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17. Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке блока цилиндров.

➤ 1 – звездочка коленчатого вала
➤ 2 – гидронатяжитель нижний
➤ 3 – рычаг натяжного устройства нижней цепи
➤ 4 – цепь нижняя
➤ 5 – звездочка промежуточного вала ведомая
➤ 6 – звездочка промежуточного вала ведущая
➤ 7 – рычаг натяжного устройства верхней цепи
➤ 8 – гидронатяжитель верхний
➤ 9 – цепь верхняя
➤ 10 – установочная метка на звездочке
➤ 11 – установочные штифты
➤ 12 – звездочка распределительного вала впускных клапанов
➤ 13 – успокоитель цепи верхний
➤ 14 – звездочка распределительного вала выпускных клапанов
➤ 15 – верхняя плоскость головки цилиндров
➤ 16 – успокоитель цепи средний
➤ 17 – успокоитель цепи нижний
➤ М1 и М2 – установочные метки на блоке

Пожалуй именно сложный механизм устройства ГРМ 409 двигателя UAZ Patriot доставляет массу неприятностей при эксплуатации двигателя. Недостаток масляного давления довольно быстро выводит из строя гидрокомпенсаторы, необходимо внимательно следить за уровнем масла в моторе. А частые поломки гидронатяжителей цепи вызывают неприятный звук. Проблема решается установкой импортных гидронатяжителей и регулярной заменой качественного масла. Стоит отметить, что клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108. Далее характеристики бензинового мотора УАЗ Патриот.

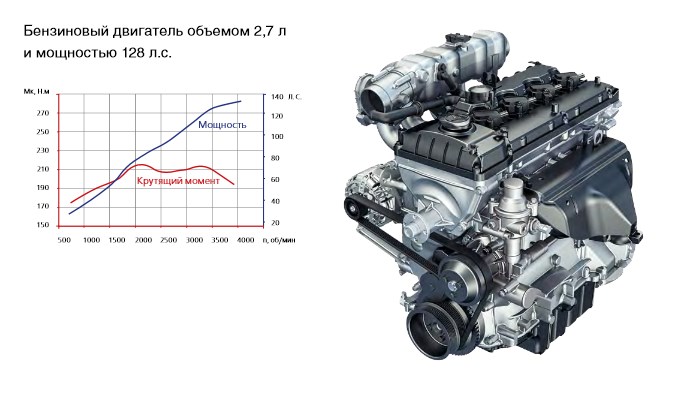

Двигатель UAZ Patriot 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

➤ Рабочий объем – 2693 см3
➤ Количество цилиндров – 4
➤ Количество клапанов – 16
➤ Диаметр цилиндра – 95.5 мм
➤ Ход поршня – 94 мм
➤ Мощность л.с./кВт – 128/94.1 при 4600 оборотах в минуту
➤ Крутящий момент – 209.7 Нм при 2500 оборотах в минуту
➤ Степень сжатия – 9
➤ Тип ГРМ/привод ГРМ – DOHC/цепь
➤ Марка топлива – бензин АИ 92
➤ Экологический класс – Евро-4
➤ Максимальная скорость – 150 км/ч
➤ Разгон до 100 км/ч – н/д
➤ Расход топлива по городу – н/д
➤ Расход топлива в смешанном цикле – н/д
➤ Расход топлива по трассе – 11,5 литра

Данный двигатель весьма прожорлив, это пожалуй на сегодняшний момент главная проблема Патриота с этим силовым агрегатом. Довольно устаревшая конструкция, не порадует вас своей надежностью. Однако цена нового UAZ Patriot, заставляет закрывать глаза на подобные минусы.

Замена цепей ГРМ УАЗ Патриот (инструкция, фото) UAZ Patriot (3163-010, 3163-012, 3163-020, 3163-022, 3163-032)

Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функцию синхронизации коленчатого и распределительного вала, а также устанавливает циклы для открытия закрытия клапанов. От его работы зависит КПД двигателя, его безотказная и надежная работа. Именно поэтому работа системы ГРМ двигателя УАЗ Патриот очень ответственна. Так для повышения надежности механизма ГРМ применена цепная передача, но и она может со временем растянуться или даже порваться. Вследствие этого, отдельные детали и сама цепь ГРМ подлежит замене, примерно каждые 80 000 км. Здесь нельзя сказать о точном пробеге, так как он будет зависеть от условий эксплуатации двигателя. Если двигатель работа на износ, то замена цепи может потребоваться ранее. Износ цепи будет проявляться в ее «брякании» - высокочастотный звук как от клапанов.

В этой статье мы как раз и приведем информацию по замене цепей и зубчатых колес механизма газораспределения. Примечательно то, что в ГРМ механизме УАЗ Патриот используется 2 цепи, условно нижняя и верхняя. Такой механизм ГРМ можно считать сложным в обслуживании, поэтому замена цепей потребует повышенной квалификации от механика, который будет проводить работы.

Процесс замены цепей ГРМ ЗМЗ 409 Евро 3

• Прежде чем приступить к работе с двигателем, необходимо снять радиатор

• и ремни привода насоса ГУР

• генератора и помпы

• Ослабьте затяжку хомута подводящего шланга на помпу системы охлаждения и снимите шланг со штуцера.

• Снимите крышку головки блока цилиндров. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).

• Снимите водяной насос

• Снимите датчик частоты вращения коленчатого вала (датчик синхронизации)

• Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала УАЗ Патриот» ). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патроит» ).

• Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой. Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель

• Также снимите гидронатяжитель нижней цепи.

• Выверните 7 болтов и снимите крышку цепи. Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров.
Выверните 1 болт верхнего натяжного устройства и снимите рычаг натяжного устройства вместе со звездочкой.

• Также снимите нижний рычаг натяжного устройства. Также вместе со звездочкой.

• Открутите 2 болта и снимите пластмассовый успокоитель цепи.

• Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов. Здесь вам потребуется съемник.

• Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3. Выньте шестерню 4 из верхней цепи и снимите цепь, вытянув ее вверх. Снимите шестерню 3 с промежуточного вала и выньте его из нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала.

• Если необходимо снять шестерню 2 с коленчатого вала, сначала снимите втулку 1 и резиновое уплотнительное кольцо между втулкой и шестерней. Затем спрессуйте шестерню 2. Зубчатые колеса снимаются с помощью съемника.

• После снятия промойте цепи и шестерни в бензине, протрите и просушите их.

Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи. Замените шестерни, на зубьях которых появились сколы или выкрашивания. Замените поврежденные успокоители цепей. Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

Сборка механизма ГРМ и установка цепей ГРМ УАЗ Патриот (рекомендуемый моменты затяжки и натяга)

• Если снимали шестерню с коленчатого вала, напрессуйте ее на коленчатый вал, установите уплотнительное кольцо и втулку.
Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

• Наденьте цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

• Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне.

• Вверните два болта крепления шестерен промежуточного вала, подложив под них стопорную пластину. Затяните болты моментом 22–25 Н/м (2,2–2,5 кгс/м) и зафиксируйте их, загнув края стопорной пластины на грани головок болтов.

• Нажав на рычаг натяжителя, натяните цепь и проверьте совпадение меток на шестернях и блоке цилиндров.

• Затяните болты крепления успокоителя цепи.

Смажьте верхнюю цепь моторным маслом и затем наденьте ее на ведущую шестерню промежуточного вала, пропустив в отверстие в головке блока цилиндров.

Наденьте цепь на шестерню 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установите на него шестерню 2 с надетой на нее цепью.

Штифт 8 распределительного вала должен войти в отверстие шестерни.

Вверните болт 1. Поворачивайте распределительный вал ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь.

Промежуточный и коленчатый валы при этом поворачиваться не должны. Метка А должна совпасть с верхней поверхностью головки блока цилиндра. Выверните болт 6 и снимите шестерню 4 с впускного распределительного вала. Наденьте на шестерню 4 цепь и установите шестерню 4 с цепью на распределительный вал, слегка повернув распределительный вал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, натяните цепь. Метка А на шестерне 4 должна совпасть с верхней поверхностью головки блока цилиндров. Остальные валы при этом поворачиваться не должны. Вверните болт 6. Затяните болты 1 и 6 моментом 46–74 Н/м (4,6–7,4 кгс/м), удерживая распределительные валы от поворота ключом за четырехгранники. Установите успокоитель 3, протолкнув его в отверстие в головке блока. Установите успокоитель 7.

Установите обратно крышку цепи и водяной помпу. Намажьте на уплотнительные поверхности крышки и блока цилиндров и головки блока, тонкий слой герметика. Крышку устанавливайте на место аккуратно, чтобы не повредить сальник.

Установите гидронатяжители верхней и нижней цепей, см. «Сборка («зарядка») и установка гидронатяжителей цепей» . Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем, включив пятую передачу и затормозив автомобиль стояночным тормозом, затяните болт моментом 104–128 Н/м (10,4–12,8 кгс/м), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив напрессовывается на коленчатый вал.

Проверните за храповик коленчатый вал на два оборота и установите в положение ВМТ поршень 1-го цилиндра (см. операцию 3). Проверьте совпадение меток.

Установите переднюю крышку головки блока цилиндров, предварительно нанесите на поверхность крышки, прилегающую к головке блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12–18 Н/м (1,2–1,8 кгс/м).

Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н/м (0,6–1,2 кгс/м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапанов, а провода к катушкам зажигания. Наденьте наконечники высоковольтных проводов на свечи зажигания.

Установите снятые ранее ремни и радиатор системы охлаждения.
