КПП Dymos УАЗ

Содержание:
На УАЗ Патриот 3163 и УАЗ Хантер устанавливается пятиступенчатая механическая южнокорейская коробка передач Даймос (DYMOS). Коробка передач отличается высокой надёжностью и большим сроком эксплуатации.

Ресурс КПП Даймос при правильном техническом обслуживании составляет около 300 000 км. Картер КПП "заточен" на крепление к двигателям ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 и ЗМЗ-514 дизель. Что же касается ремонта КПП, то произвести его достаточно сложно из-за отсутствия запчастей.





К положительным моментам эксплуатации КПП DYMOS можно отнести чёткий ход ручки переключения передач, классический алгоритм, минимальные физические усилия переключения передачи и высокую избирательность.

На УАЗ Патриот 3163 и УАЗ Хантер устанавливается пятиступенчатая механическая южнокорейская коробка передач Даймос (DYMOS). Коробка передач отличается высокой надёжностью и большим сроком эксплуатации.

Ресурс КПП Даймос при правильном техническом обслуживании составляет около 300 000 км. Картер КПП "заточен" на крепление к двигателям ЗМЗ-405, ЗМЗ-406, ЗМЗ-409 и ЗМЗ-514 дизель. Что же касается ремонта КПП, то произвести его достаточно сложно из-за отсутствия запчастей.

К положительным моментам эксплуатации КПП DYMOS можно отнести чёткий ход ручки переключения передач, классический алгоритм, минимальные физические усилия переключения передачи и высокую избирательность.





Передаточные числа КПП Dymos




			I Передача
			II Передача
			III Передача
			VI Передача
			V Передача
			R Передача


			4,155
			2,265
			1,428
			1,00
			0,88
			3,827м




Устройство КПП Даймос

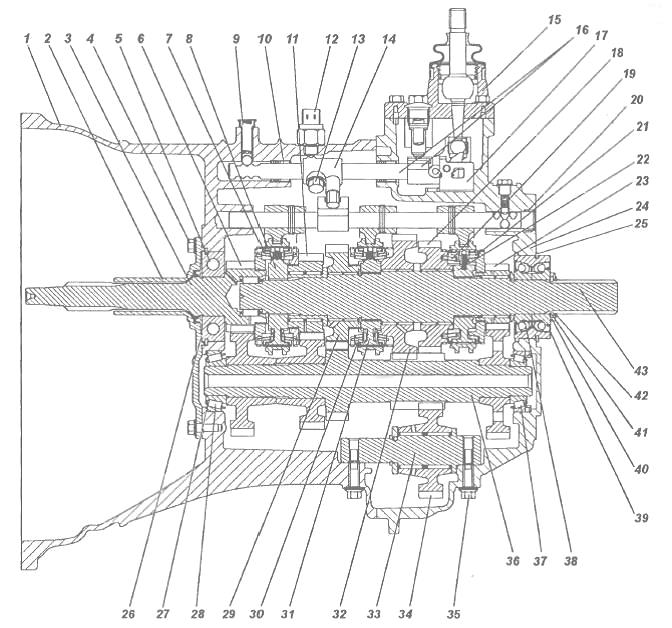

Коробка передач УАЗ Патриот 3163 (КПП Dymos)

1 -передний картер коробки передач; 2 -крышка подшипника первичного вала; 3 -первичный вал; 4 -болт крепления; 5 -задний подшипник первичного вала; 6 -зубчатый венец; 7 -двухконусный синхронизатор 3 и 4 передач; 8 –ступица и муфта синхронизатора 3 и 4 передачи; 9 -фиксатор; 10 -шариковый подшипник; 11 -шестерня 3 передачи; 12 - выключатель индикатора нейтрального положения; 13 -болт головки механизма управления; 14 -головка штока механизма управления; 15 -рычаг управления в сборе; 16 -вал управления в сборе; 17 -кронштейн предохранителя включения заднего хода в сборе; 18 -шестерня заднего хода вторичного вала; 19 -двухконусный синхронизатор заднего хода; 20 -уплотняющая крышка; 21 -кольцо синхронизатора 5 передачи; 22 -муфта и ступица синхронизатора 5 передачи и заднего хода; 23 -шестерня 5 передачи вторичного вала; 24 -задний картер коробки передач; 25 -стопорное кольцо заднего подшипника вторичного вала; 26 -регулировочное кольцо крышки подшипника первичного вала; 27 - регулировочное кольцо подшипника промежуточного вала; 28 -передний конический роликовый подшипник промежуточного вала; 29 -шестерня 2 передачи вторичного вала; 30 -трехконусный синхронизатор 1 и 2 передач; 31 - ступица и муфта синхронизатора 1 и 2 передач; 32 -шестерня 1 передачи вторичного вала; 33 -вал промежуточной шестерни заднего хода; 34 -промежуточная шестерня заднего хода; 35 -болт фланцевый крепления оси промежуточной шестерни заднего хода; 36 -промежуточный вал; 37 -задний конический роликовый подшипник промежуточного вала; 38 -сдвоенный радиально-упорный шариковый подшипник вторичного вала; 39 -сальник подшипника; 40 –кольцо защитное; 41 -стопорное полукольцо; 42 -кольцо стопорное; 43 -вторичный вал.

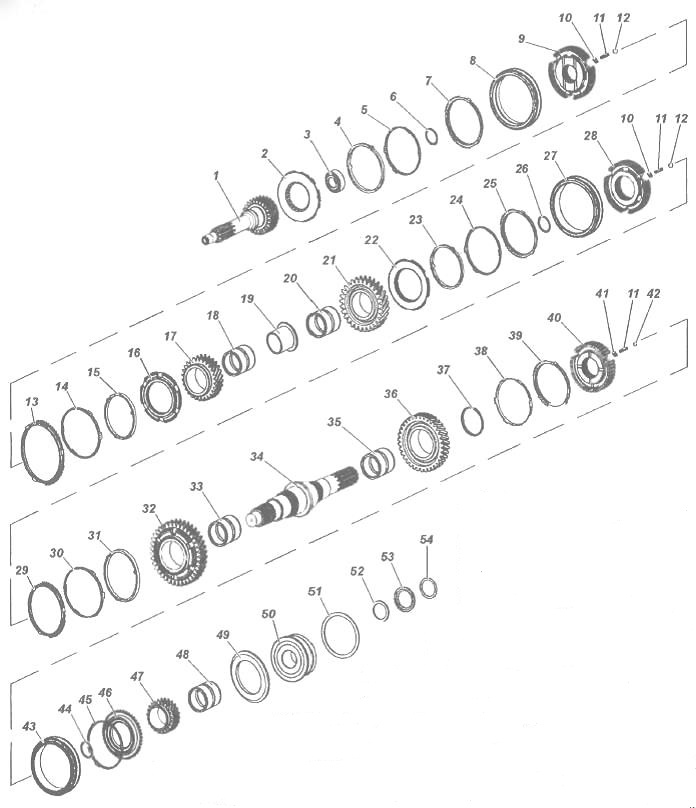

Разборка вторичного вала КПП Dymos УАЗ Патриот

1 -первичный вал; 2 -зубчатый венец первичного вала; 3 -передний игольчатый подшипник вторичного вала; 4 –внутреннее кольцо синхронизатора 4 передачи; 5 - блокирующее кольцо двухконусного синхронизатора 4 передачи; 6 –стопорное кольцо ступицы синхронизатора 3 и 4 передач; 7 -внешнее кольцо синхронизатора 4 передачи; 8 -муфта переключения 3 и 4 передач; 9 -ступица синхронизатора 3 и 4 передач; 10 -сухарь синхронизатора; 11 –пружина синхронизатора; 12 -шарик сухаря синхронизатора; 13 - наружное кольцо синхронизатора 3 передачи; 14 –двухконусное блокирующее кольцо синхронизатора 3 передачи; 15 - внутреннее кольцо синхронизатора 3 передачи; 16 -зубчатый венец шестерни 3 передачи; 17 -шестерня 3 передачи; 18 -игольчатыи подшипник шестерни 3 передачи; 19 -втулка подшипника шестерни 3 передачи; 20 –игольчатый подшипник шестерни 2 передачи; 21 -шестерня 2 передачи; 22 -зубчатый венец 2 передачи; 23 -внутреннее кольцо синхронизатора 2 передачи; 24 -блокирующее кольцо трехконусного синхронизатора 2 передачи; 25 -внешнее кольцо синхронизатора 2 передачи; 26 –стопорное кольцо ступицы синхронизатора I и 2 передач; 27 -муфта переключения 1 и 2 передач; 28 –ступица синхронизатора 1 и 2 передач; 29 -наружное кольцо синхронизатора 1 передачи; 30 -блокирующее кольцо трехконусного синхронизатора 1 передачи; 31 -внутреннее кольцо синхронизатора 1 передачи; 32 -шестерня 1 передачи; 33 –игольчатый подшипник шестерни 1 передачи; 34 -вторичный вал; 35 -игольчатый подшипник шестерни заднего хода; 36 -шестерня заднего хода; 37 -внутреннее кольцо синхронизатора заднего хода; 38 -двухконусное блокирующее кольцо синхронизатора заднего хода; 39 -наружное кольцо синхронизатора заднего хода; 40 -ступица синхронизатора заднего хода и 5 передачи; 41 -сухарь синхронизатора (5 передачи/заднего хода); 42 -шарик сухаря; 43 -муфта синхронизатора заднего хода и 5 передачи; 44 -стопорное кольцо ступицы синхронизатора заднего хода и 5 передачи; 45 -внешнее кольцо синхронизатора 5 передачи; 46 -зубчатый венец шестерни 5 передачи; 47 -шестерня 5 передачи; 48 -игольчатый подшипник шестерни 5 передачи; 49 -шайба упорная; 50 -задний сдвоенный шариковый подшипник; 51 -стопорное кольцо; 52 –стопорное полукольцо; 53 -защитное кольцо; 54 -стопорное кольцо.
