Радиатор печки выполняет важную функцию в системе отопления Шевроле Нивы. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.
Где расположен радиатор печки на «Ниве Шевроле»
Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

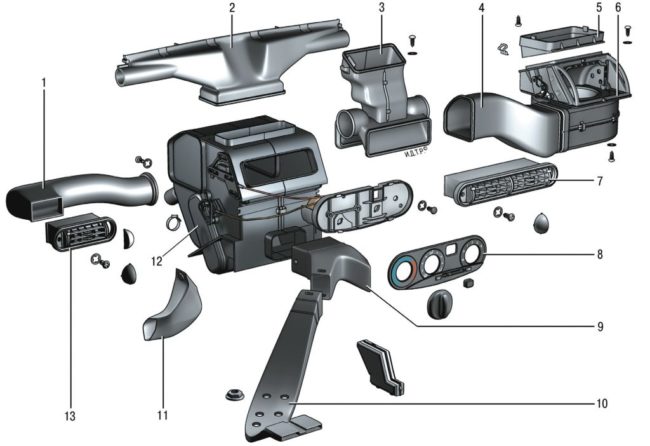

Схема система отопления: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12).

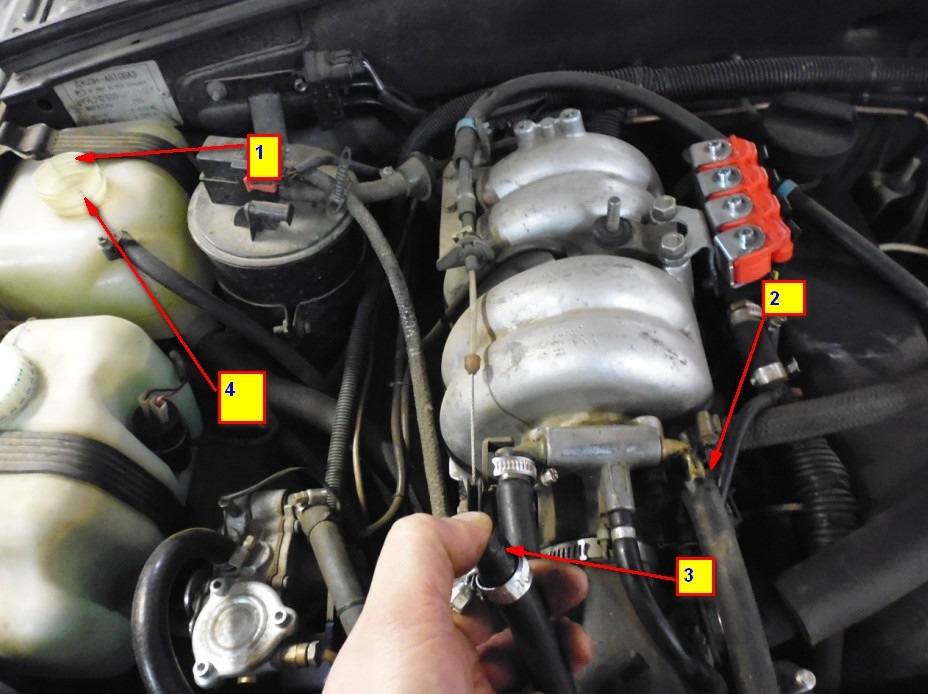

1. Открываем крышку расширительного бочка, чтоб стравить давление в системе охлаждения. Откручиваем шланг подогрева дроссельного узла. Вместо него одеваем шланг, другим концом шланг в 5-литровую бутылку или что оказалось под рукой. Снятый шланг охлаждения затыкаем пальцем и дуем в бачок, выдувая из системы часть антифриза или тосола, кто на чем ездит. Ну или сливаем ОЖ любым другим способом кому как удобно.

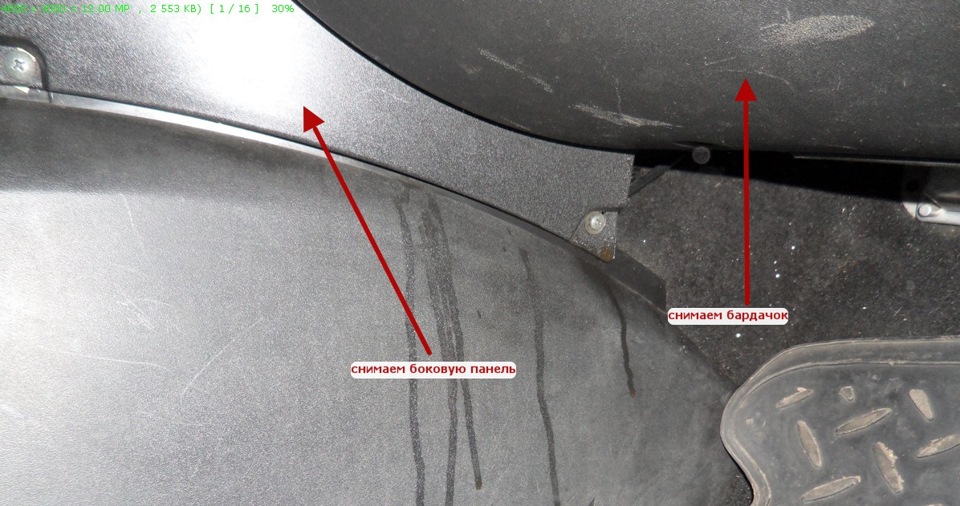

2. Снимаем бардачек и нижнюю боковую панель со стороны пассажира.

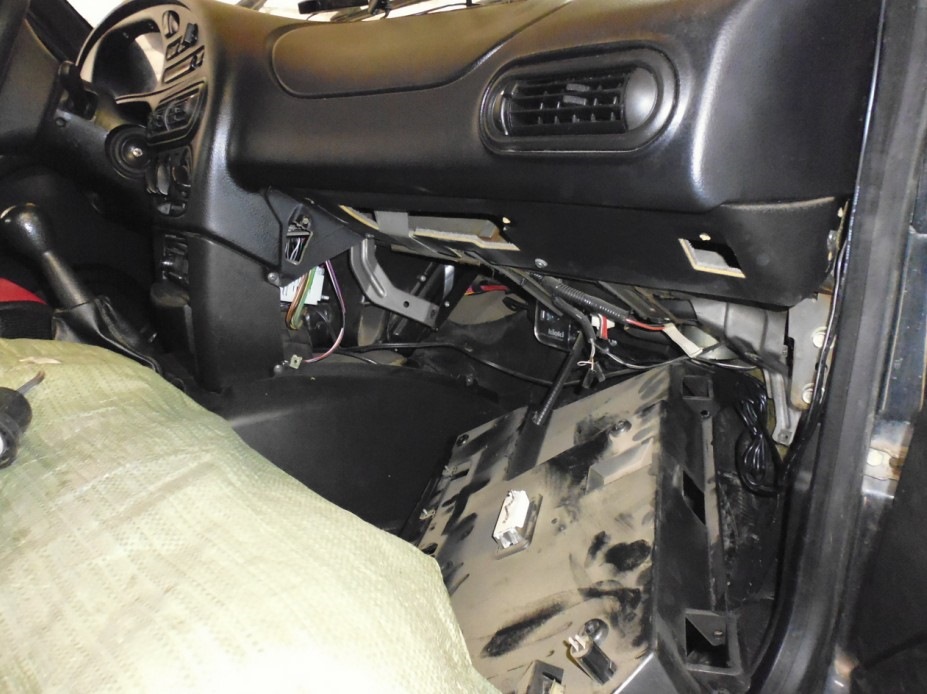

3. Откручиваем воздуховод на ноги, который будет мешаться при вытаскивании печки, там все просто, один винт.

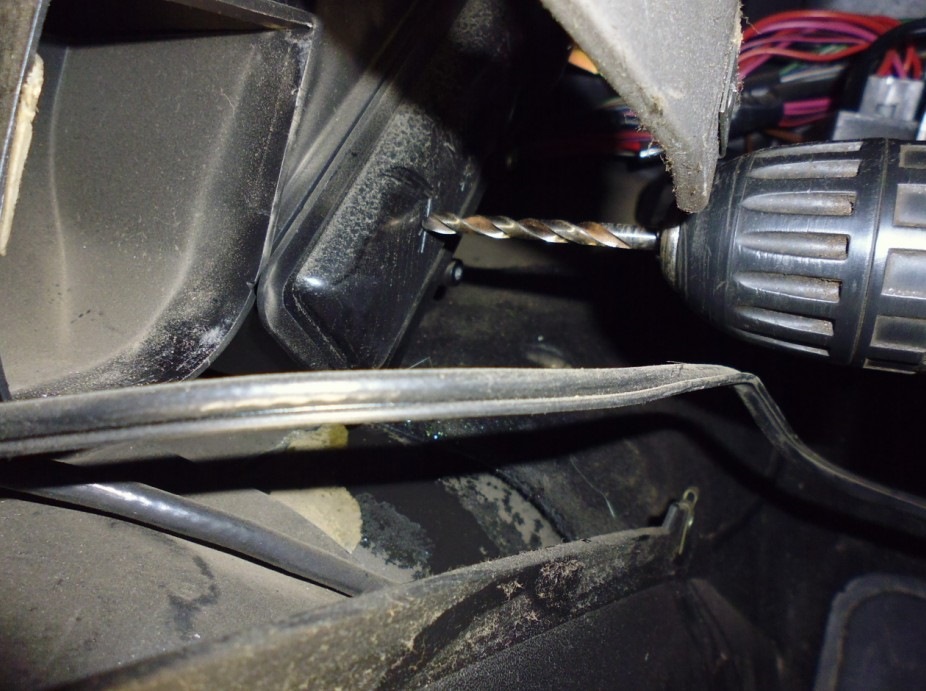

4. В печке можно просверлить отверстие, чтобы слить часть оставшейся жидкости, для того чтобы при снятии патрубков у нас не потекло из них. Я просверлил дырку и прижал к ней край резинового шланга слив остатки в бутылку.
5. Откручиваем хомуты шлангов пошире и сдвигаем хомуты как можно ближе к кузову чтобы не мешались. Шланги удобнее снять при вытаскивании печки.

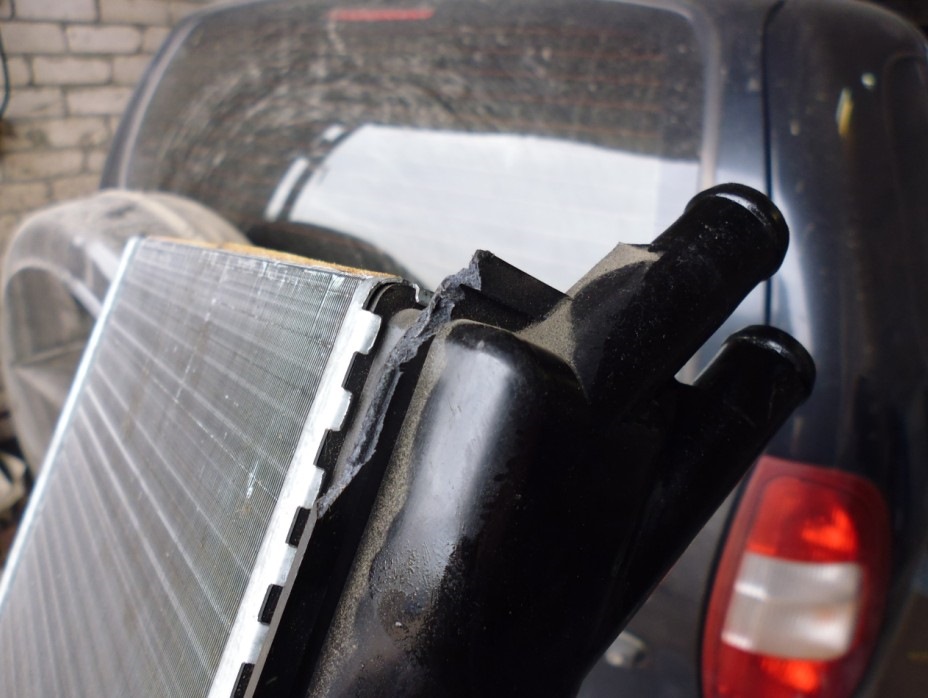

6. Может понадобиться отломать край печки. Это можно сделать кусачками. Пока только на одной машине не потребовалась такая операция, печка вытащилась так.

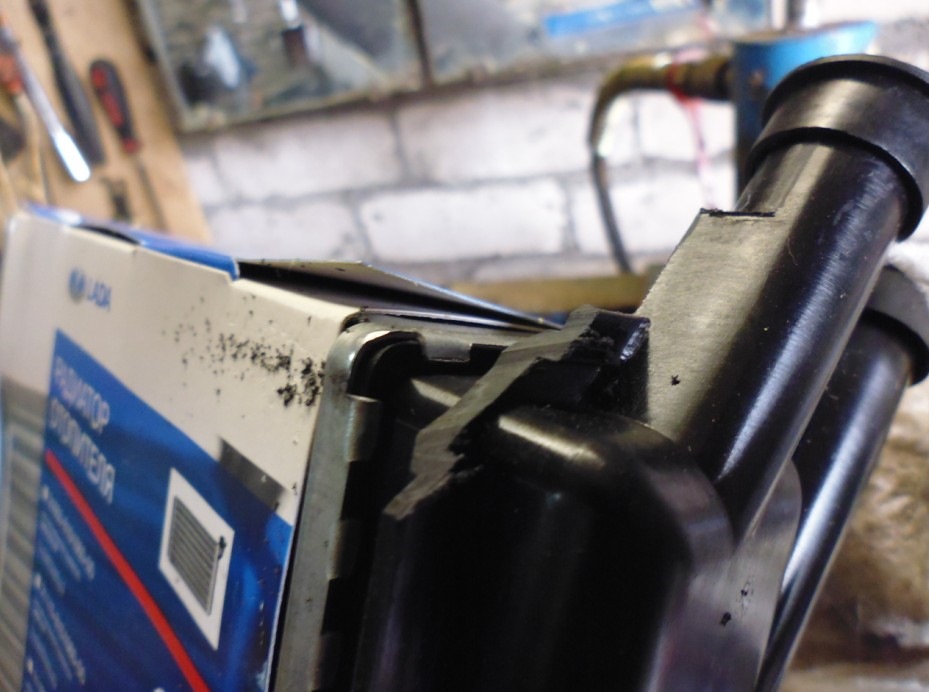

7. На новой печка спиливаем край как на фото, это в случае если при вытаскивании не получилось снять без отламывания уголка.
8. Устанавливаем печку, одеваем шланги, вспоминая добрым словом конструкторов.

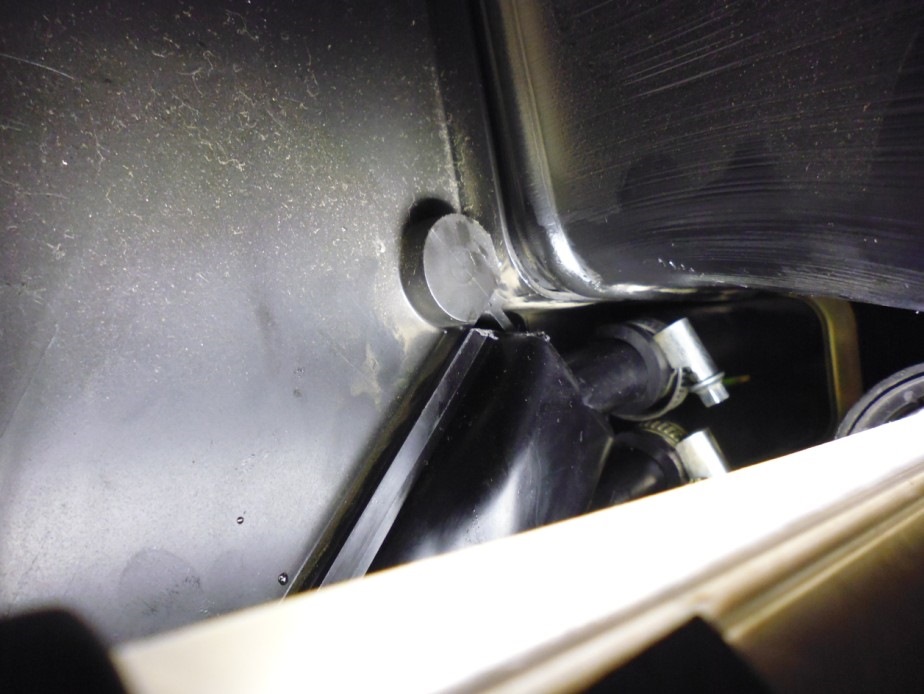

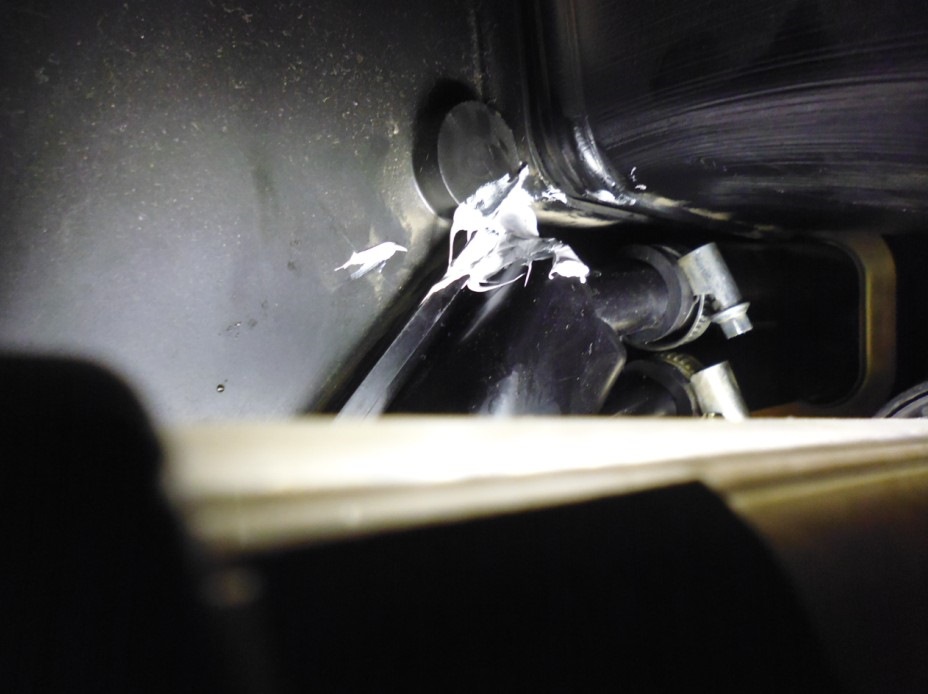

9. Появившееся отверстие заделываем герметиком. Обычно пользуюсь Абро Серым 999, густой и не воняет.
Ну а дальше собираем все как и было.
Замена радиатора отопителя на Ниве Шевроле - видео
Замена радиатора печки Нива Шевроле/Chevrolet Niva легко и быстро - видео
Нива Шевроле замена радиатора печки без снятия панели - видео
