В данной статье рассматривается лишь регулировка клапанов на ВАЗ 2110 с 8-ми клапанным двигателем, поскольку на 16-ти клапанном не производится, так как на них установлены гидрокомпенсаторы. Таким образом если вы владелец десятки с шестнадцати клапанным движком, то при появлении характерного стука нужно лишь заменить «гидрики», а вот если на вашем ВАЗ 2110 - 2112 установлен восьмиклапанник, то необходимо регулировать тепловые зазоры клапанов. Так же читайте регулировка клапанов в 8ми клапанном двигателе ВАЗ.Для регулировки клапанов ВАЗ 2110 необходимо иметь:
• рожковый или накидной ключ на 10 мм;
• отвертки (крестовые и шлицевые);
• набор специальных щупов для контроля зазора;
• приспособление для утопления и фиксирования толкателей;
• длинные плоскогубцы (длинногубцы);
• пинцет;
• шило;
• регулировочные шайбы (набор).
Все операции, связанные с регулировкой клапанов ВАЗ, необходимо проводить на холодном двигателе, т. к. вследствие нагревания деталей зазоры между ними будут менять свои параметры. В идеале зазор на впускном клапане должен быть 0,2 мм, на выпускном — 0,35 мм.

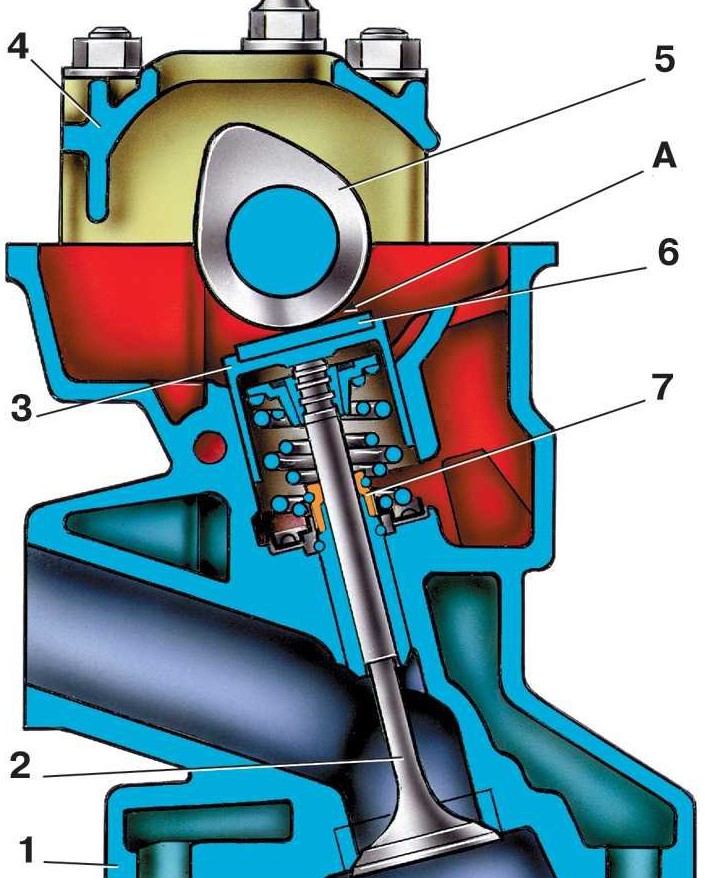

Механизм привода клапанов: 1 – головка цилиндра; 2 – клапан; 3 – толкатель; 4 – поверхность корпуса подшипника данного вала; 5 – вал для распределения; 6 – шайба для регулирования подачи топлива; 7 – маслоотражающий колпачок; А — зазор между регулировочной шайбой и кулачком механизма.
Данная процедура, при наличии нужных инструментов, под силу сделать и своими руками. Мы же Вам поможем в этом деле пошаговой инструкцией с фотографиями.
Самостоятельная регулировка клапанов на ВАЗ 2110 выгладит так:1. Предварительно снять клапанную крышку;

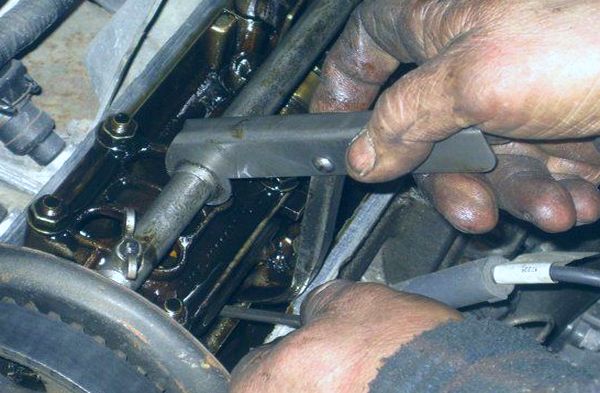

2. Установить спец приспособление для регулировки (можно обойтись и без него используя 2 мощные отвертки с плоским жалом);
3. Установить первый цилиндр у ВМТ. Для этого нужно выставить метки на коленвале и распредвале (на 8-ми кл двиг.; на 16-ти клапанном).
4. Провернуть коленвал еще на 40-50°( соответствует 2,5-3 зубьям шкива распредвала).
5. Отмечаем свои метки для дальнейшей регулировки. Считаем зубья и ставим метки после 11-того, затем после 10, 5 и снова после 11-того зуба.
Берем нужный набор шайб (толщина 3-4.5 мм с шагом 0.05 мм), пинцет и щуп, поочередно измеряем зазоры и устанавливаем регулировочные шайбы необходимой толщины. Узнаем требуемую толщину шайбы по формуле:
Н = В+(А–С), где А – замеренный зазор, В – толщина старой регулировочной шайбы, С – номинальный зазор, Н – получена по расчёт у толщина новой шайбы под толкатель.
Набор шайб для регулировки клапанов

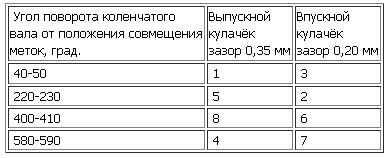

7. В указанной ниже таблице, можно увидеть последовательность, в которой нужно поворачивать коленчатый вал на пол-оборота и регулировать зазоры клапанов на 8-ми клапанном двигателе ВАЗ 2110. Кстати устанавливать новую шайбу в толкатель необходимо маркировкой вниз.
Последовательность регулировки клапанов ВАЗ 2110

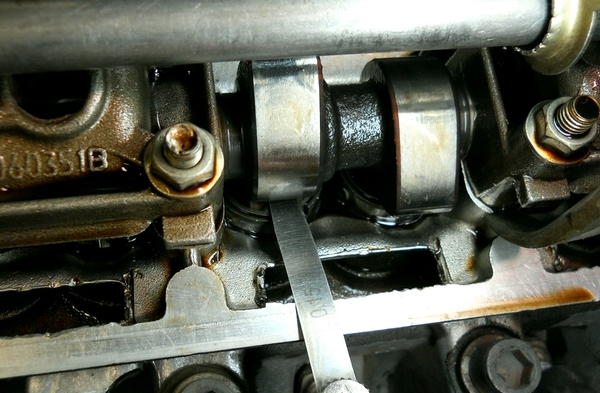

8. После установки шайбы убираем фиксатор и проверяем зазор щупом еще разок. Если подбор был сделан правильно, то щуп 0,20 или 0,35 мм должен войти в зазор с небольшим усилием.
Проделываем такую процедуру на всех клапанах после чего собираем все в обратной последовательности, заводим авто и наблюдаем ощутимую разница работы двигателя после регулировки клапанов.
