Внедорожники УАЗ Патриот, Хантер с завода оснащаются двумя ведущими мостами: передним и задним. Благодаря наличию двух мостов на внедорожнике УАЗ Патриот его проходимости нет равных. Передний мост, в отличие от заднего, является управляемым. Это свидетельствует о том, что передний мост включается только в случае необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Разработан он был еще в далеких 90 годах, и с каждым годом все совершенствовался и дополнялся. На сегодня ходят такие известия, что Спайсер скоро вытеснит старые конструкции агрегатов, которые устанавливаются на «буханки» и «козлики».

Сегодня уделим внимание переднему мосту Спайсер внедорожника УАЗ Патриот. Что собой представляет, особенности, плюсы и способ регулировки изделия.

Особенности переднего моста

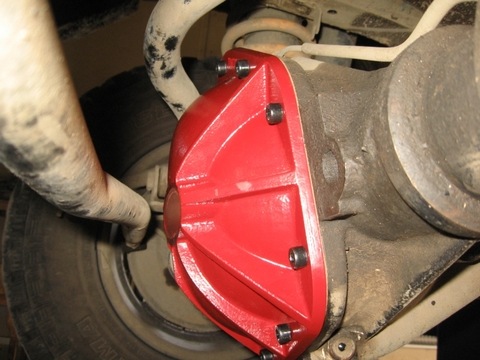

Картер моста Спайсер состоит из литого материала, в который запрессованы полуоси. Картер моста закрывается с помощью крышки картера. Поперечная плоскость устройства не имеет разъема, что повышает надежность и придает жесткость конструкции. Также дифференциал и главная передача моста Спайсер находится в одном картере, чем обуславливается высокая точность зацепления и функционирование устройства. Все эти особенности обуславливают увеличение работоспособности изделий.

Теперь, чтобы обслужить устройство, достаточно извлечь крышку картера и осуществить необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена уплотнителей и подшипников, а также устранение люфта в шестернях и дифференциале — все это и является основным критерием обслуживания агрегата.

Мост Спайсер оснащен новыми видами шарниров (ШРУСами), особенностью которых является долговечность. Эти шарниры требуют периодической смазки конструкции, для чего применяется материал ШРУС-4. Применять для смазки шарниров Литол-24 является недопустимым.

Не менее важным моментом является и значение передаточного числа моста Спайсер. Выпускаются устройства с двумя значениями передаточных чисел передних мостов на УАЗ Патриот: 4,11 и 4,62. Мосты со значением 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым мотором ЗМЗ 409, а 4,62 на дизельные агрегаты ЗМЗ 514.

Конструкция и схема переднего моста Спайсер

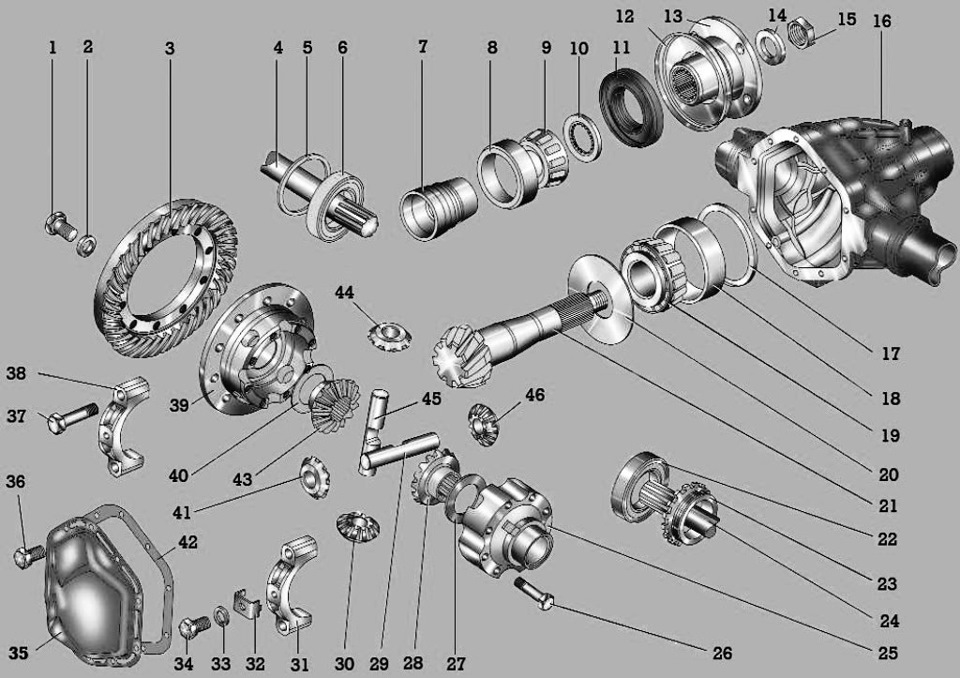

На фото ниже представлена схема устройства переднего моста Спайсер с цифровыми обозначениями. Рассмотрим основные механизмы, из которых состоит передний мост Спайсер.

1 - болт; 2, 33 - пружинные шайбы; 3 - ведомая шестерня; 4, 24 - полуоси; 5 - регулировочное кольцо; 6, 22 - подшипники; 7 - распорная втулка; 8 - наружная обойма наружного роликового подшипника; 9 - роликовый подшипник; 10 - упорное кольцо;11 - сальник; 12 - отражатель; 13- фланец; 14 - шайба; 15 - гайка;16 - картер моста; 17 - регулировочное кольцо ведущей шестерни; 18 - наружная обойма внутреннего роликового подшипника; 19 - внутренний роликовый подшипник; 20 - маслоотражательное кольцо; 21 - вал с ведущей шестерней; 23 - регулировочная гайка подшипников дифференциала; 25, 39 - правая и левая части корпуса дифференциала; 26 - болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 - шестерни полуоси; 29, 45 - оси сателлитов дифференциала; 30, 41, 44, 46 - сателлиты дифференциала; 31, 38 - крышки подшипников дифференциала; 32 - фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 - болты; 35 - крышка картера главной передачи; 42 - прокладка крышки картера главной передачи.

Преимущества моста Спайсер

Внедорожник УАЗ Патриот оснащается передним устройством широкого типа. Преимуществом такой конструкции являются следующие моменты:

• Увеличение колеи, что положительно сказывается на устойчивости транспортного средства как на дороге, так и на бездорожье. Колея была увеличена до 160 см.

• Положительно отразилось это и на возможности увеличения угла поворота передних колес до 32 градусов. В таком случае внедорожник получил лучшую маневренность на дороге и за ее границей.

• Повышен класс прочности поворотных кулаков, за счет чего снижается периодичность смазки и проведения ремонтных работ.

• Благодаря наличию новой подвески, автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные плюсы говорят о том, что внедорожник имеет высокую устойчивость на бездорожье, а также проходимость, что немаловажно для такого агрегата.

Возможные неисправности

Постоянный повышенный шум при работе переднего моста.

1. Износ или неправильная регулировка подшипников дифференциала.

2. Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.

3. Недостаточное количество масла в картере моста.

1.1. Замените изношенные детали, отрегулируйте подшипник дифференциала.

2.2. Определите неисправность редуктора, отремонтируйте или замените его.

3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.

Шум при разгоне автомобиля и торможении двигателем

1. Неправильная регулировка зацепления шестерён главной передачи.

2. Неправильный боковой зазор в зацеплении шестерён главной передачи.

3. Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников.

1.1. Отрегулируйте зацепление.

2.2. Отрегулируйте зазор.

3.3. Отрегулируйте зазор, при необходимости замените подшипники.

Стук в начале движения автомобиля

1. Износ отверстия под ось сателлитов в коробке дифференциала

1.1. Замените коробку дифференциала и при необходимости ось сателлитов.

Замена сальника вала ведущей шестерни редуктора переднего моста

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.

Вам потребуются: торцовая головка "на 27", вороток, отвертка с плоским лезвием, динамометрический ключ.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры.

2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону.

3. Отверните гайку крепления фланца вала привода переднего моста и снимите фланец с отражателем.

4. Поддев отверткой, извлеките сальник из картера моста.

5. Оправкой подходящего размера запрессуйте новый сальник на место.

В качестве оправки можно использовать старый сальник.

6. Установите детали в порядке, обратном снятию.

7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на место.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам.

Вам потребуются: ключ "на 14", отвертка с плоским лезвием, съемник наружных стопорных колец.

1. Выверните три винта крепления.

2. и снимите колпак муфты.

3. Выверните шесть болтов крепления муфты отключения колеса и снимите ее.

4. Выверните три винта крепления крышки муфты к фланцу...

5. И снимите крышку.

6. Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой.

7. Снимите стопорное кольцо и установленную под ним шайбу.

8. И извлеките из фланца шлицевую втулку.

9. Установите детали в порядке, обратном снятию.

Снятие и установка полуоси

Полуоси передних колес снимают для замены при повреждении, выходе из строя шарниров равных угловых скоростей (ШРУСов) или для получения доступа к другим агрегатам.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

2. Снимите тормозной диск.

3. Снимите датчик частоты вращения колеса.

4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса.

5. Извлеките из картера моста полуось в сборе со ШРУСом.

6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.

7. Установите детали в порядке, обратном снятию.

Замена сальника полуоси переднего моста

Заменяйте сальник при обнаружении утечки масла из поворотного кулака. Вам потребуется отвертка с плоским лезвием.

Утечка масла может быть вызвана также избытком масла в картере или засорением сапуна.

2. Снимите поворотный кулак и закрепите его в тисках.

3. Поддев отверткой, извлеките сальник из шаровой опоры поворотного кулака.

4. Установите новый сальник, аккуратно запрессовав его в шаровую опору с помощью оправки подходящего диаметра, и смажьте рабочую кромку сальника смазкой Литол-24.

В качестве оправки можно использовать старый сальник.

5. Установите детали в порядке, обратном снятию.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи "на 10", торцовая головка "на 19", "на 27".

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.

2. Выверните пробку и слейте масло из переднего моста.

3. Извлеките обе полуоси.

4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.

5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону.

6. Выверните десять болтов крепления крышки картера главной передачи.

7. И снимите крышку.

8. Очистите привалочную поверхность от старой прокладки.

9. Отверните гайку крепления фланца вала привода переднего моста.

10. Снимите фланец с отражателем.

11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.

12. Снимите сальник фланца.

13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.

14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.

15. Установите детали в порядке, обратном снятию.

16. Отрегулируйте главную передачу.

17. Залейте масло в картер переднего моста.

Разборка и сборка дифференциала переднего моста

Вам потребуются: ключи "на 14", "на 17".

1. Снимите дифференциал в сборе с ведомой шестерней.

2. Спрессуйте подшипники с цапфы коробки дифференциала.

3. Выверните десять болтов крепления ведомой шестерни к дифференциалу и снимите ведомую шестерню.

4. Выверните восемь болтов чашек коробки дифференциала и разъедините чашки.

5. Извлеките шестерни дифференциала и сателлиты с осями.

6. Соберите дифференциал в порядке, обратном снятию.

Перед сборкой дифференциала смажьте трансмиссионным маслом шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов.

7. Затягивайте болты крепления ведомой шестерни коробки дифференциала равномерно, вворачивая каждый болт по одному обороту, поочередно переходя от болта к болту по диаметру.
