Порядок и момент затяжки ГБЦ

Содержание:

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров. Чтобы не было перекосов и лишнего напряжения металла. Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.

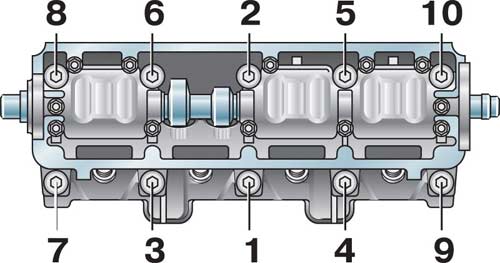

Порядок затяжки ГБЦ 8-ми клапанного двигателя ВАЗ

Порядок затяжки ГБЦ (головки блока цилиндров) 8-ми клапанного двигателя ВАЗ 2108 - 09, 2110, Samara (2114, 2115), калина, гранта.

Порядок затяжки начинается из центра и проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м
2. Затягиваются моментом 7,5 - 8,5 кгс*м
3. Болты доворачиваются на 90 градусов.
4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки ГБЦ 16-ти клапанного двигателя ВАЗ

Моменты затяжки ГБЦ автомобилей ВАЗ семейства 2112

1. 2,0 кгс*м
2. Довернуть болты на 90 градусов
3. Ещё раз довернуть болты на 90 градусов.

Внимание! На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.

Если длинна болта более 95 мм его нужно заменить. Замер длинны производится с шайбой.

Порядок обтяжки ГБЦ ВАЗ 8-клапанный двигатель - видео
