Признаки неисправности РХХ Шевроле Нива

Содержание:
Датчик холостого хода, по-другому – регулятор (РХХ), позволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий. При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.





Наиболее часто встречающиеся причины отказа датчика холостого хода (РХХ) 21203 – 1148300 на автомобиле Шевроле Нива -2123, ВАЗ 2131 ( НИВА ) и ВАЗ – 2120 «Надежда» их модификации.

Симптомы неисправностей РХХ (регулятора холостого хода) во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа"CHECK ENGINE".

Сбои в работе регулятором холостого хода (РХХ) 21203 – 1148300 выявить сложно, потому что датчик холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации является исполнительным устройством, не охвачен общей системой контроля, и при неполадках в его работе не сигнализирует индикаторная лампочка «Сheck-Еngine».

Но по некоторым характерным симптомам можно предположить о неисправности именно датчика холостого хода, например:

✔ нестабильные обороты на холостом ходу;

✔ при установке рычага КПП в нейтральное положение двигатель непроизвольно останавливается;

✔ заметно снижаются обороты на холостом ходу, когда включаются другие устройства (печка, фары);

✔ непроизвольное повышение или снижение оборотов независимо от режима работы двигателя;

✔ когда запускается холодный двигатель, возникают трудности с выходом на повышенные обороты.

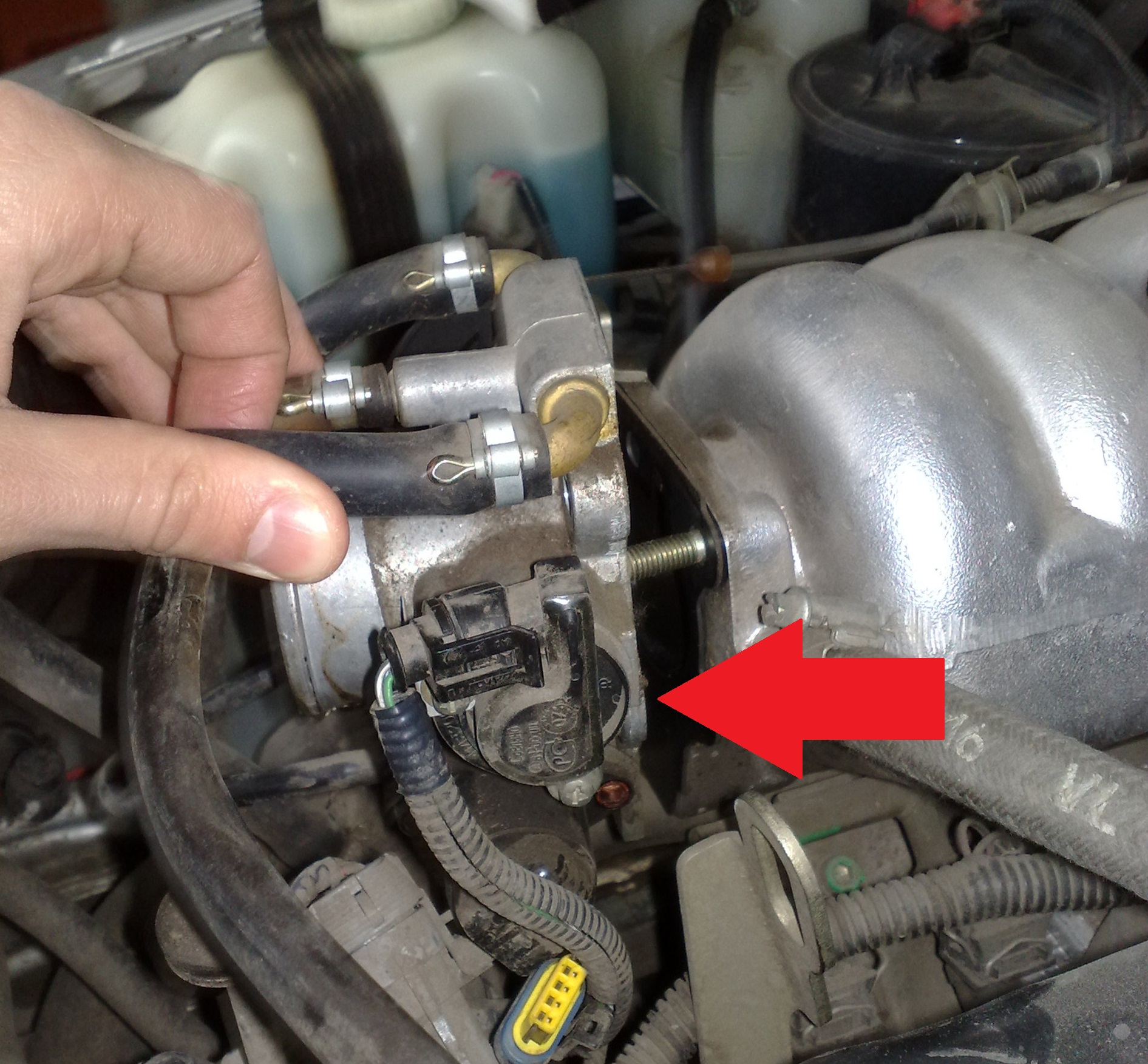

Где находится регулятор холостого хода на Шевроле Нива

На Ниве 2123 регулятор холостого хода выполнен в виде маленького электропривода с пружиной и штоком, имеющим окончание в виде иглы, которые заключены в одном корпусе. Крепиться РХХ на корпусе дроссельного узла. Датчик начинает работу во время поворота ключа в замке зажигание. В этот момент шток упирается в специальное отверстие, чтобы считать необходимые шаги, после чего клапан уходит в изначальное положение.



Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

Существует несколько способов проверки датчика холостого хода на Chevrolet Niva – 2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации. Рассмотрим некоторые из них.

Проверка идущего на регулятор напряжения.

• Ставим автомобиль на ручник или устанавливаем противооткатники, чтобы он не покатился;

• Отключаем датчик от колодки проводов;

• Проверяем наличие напряжения обычным вольтметром: минусовой щуп — на двигатель, плюсовой — на выводы соединительной колодки, провода А и D.

• Включаем зажигание и анализируем получаемые измерения. Рабочее напряжение должно быть не менее 12 В. Если меньше, то возможна проблема с зарядом аккумулятора.

• В случае отсутствия напряжения (обрыв цепи), проверяем электронный блок управления и всю цепь.

• Измерение сопротивления цепи. Поочередно анализируем выводы А и B, C и D — исправный датчик выдаст 53 Ома.

• Замеряем Омы в парах В и С, А и D — сопротивление при правильной работе РХХ будет бесконечно велико.

Принцип работы регулятора холостого хода

Очень важно чтобы топливо и воздух были в определенных соотношениях. Поскольку при отклонениях того или иного показателя, процесс горения будет не совершенным или же будет вообще отсутствовать. Главной задачей регулятора холостого хода является регулировка подачи количества воздуха в момент нахождения в режиме холостого хода. Подача происходит не через дроссельную заслонку, так как она открывается в момент воздействия на педаль газа.



Регулятор холостого хода состоит из шагового электродвигателя, а также из подпружиненной конусной иглы. Для того, чтобы регулировать количество воздуха при работе автомобиля на холостом ходу необходимо с помощью регулятора изменять сечение в проходном канале. Одновременно с РХХ происходит работа специального датчика, который производит учет количества воздуха. В свою очередь контроллер производит подачу горючего.

Наверное, большинство людей, не посвященных в тонкости работы автомобиля, при упоминании словосочетания «холостой ход» думают, что это самый простой и легкий режим работы автомобиля, но это далеко не так. Данный режим является для двигателя самым утомительным, поскольку очень тяжело работать при небольших оборотах. И на это есть свои причины:

• необходимо приложить усилия для того, чтобы нагреть холодное топливо до нужной температуры, поскольку с топливом не правильной кондиции автомобиль не может работать полноценно;

• КПД очень низкий и происходит достаточно сильный износ деталей двигателя. Это обуславливается тем, что давление между коллекторами впускного и выпускного типа слишком разное, а это значит, что продукты, которые образовываются в процессе сгорания, опять попадают в середину цилиндров;

• выхлопные газы имеют в своем составе огромное количество углекислого газа

Причиной, вышеуказанным процессам, является маленькая скорость подачи топлива, обогащенного воздухом, в выпускную систему. В результате этого реакция смешивания происходит на недостаточном уровне и значительно снижается уровень эффективности. Конечно, при правильной регулировке РХХ будет работать очень долго, но зачастую неисправности в работе данного устройства не являются редкостью. Чаще всего во всем виновата плохая проводка. Достаточно большую популярность заслужила установка РХХ механического образца.

Благодаря механическому РРХ можно добиться значительного уменьшения токсичности выхлопных газов.

Причины неисправности

Существует много причин, которые могли привести к данной неисправности. Не стоит терять много времени на догадки, а нужно как можно быстрее устранить неисправность. Ведь длительная эксплуатация автомобиля с ней может привести к более серьезным проблемам с двигателем. Выделяют две, самые распространенные, причины появления неисправностей:

• износ направляющей иглы;

• обрыв контактов в середине корпуса датчика.

Замена РХХ Шевроле НИВА

Для того, чтобы демонтировать регулятор холостого хода, вам потребуются некоторые инструменты, такие как головка на «13», крестообразную отвёртку и плоскогубцы.

1. Первым делом обеспечиваем автомобилю стоянку на ровной поверхности, ставим её на ручник и при необходимости устанавливаем противооткатные упоры.

2. Далее, открываем капот, отключаем минусовую клемму с аккумуляторной батареи.

3. Следующим шагом будет, выкручивание гаек крепления и демонтажа шпилек с ресивера от дроссельной заслонки. Обратите внимание, что отсоединять патрубки адсорбера, охлаждающей жидкости и вентиляции картера нет необходимости.

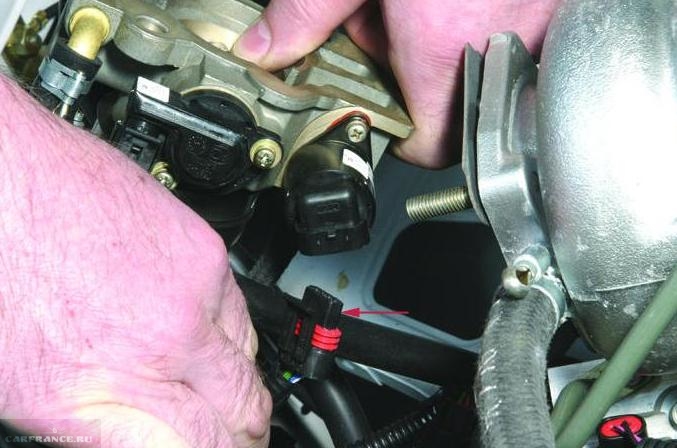

4. Затем отключаем разъём с проводами от РХХ.



5. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

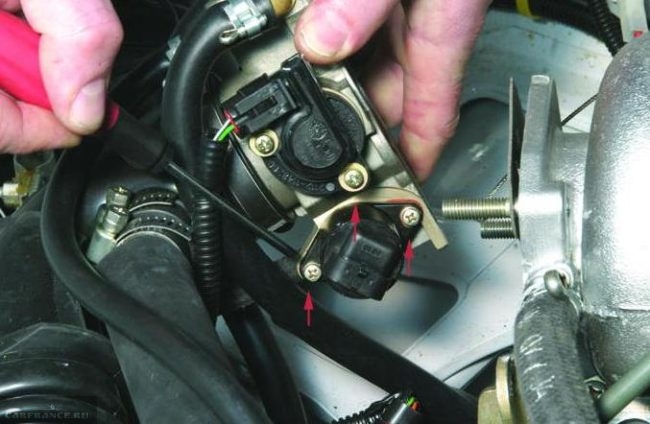

Все болты указаны стрелками

6. Когда два винта выкручены, и устройство ничего не держит, можно доставать его с посадочного места, и вместе с ним достаём резиновое уплотнительное кольцо. Обратите внимание, что если кольца не будет на корпусе РХХ, оно может остаться в «колодце» заслонки.

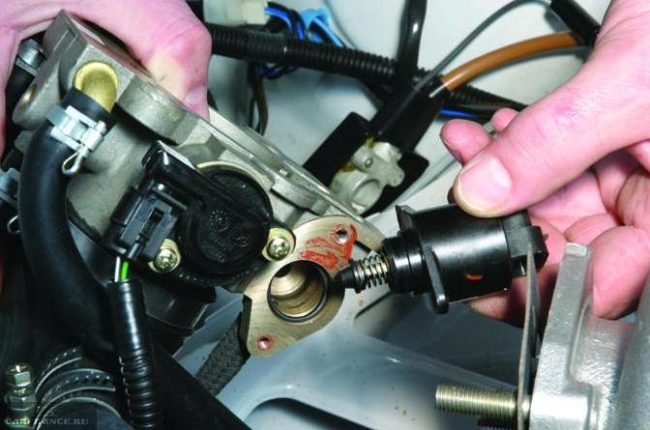

Можно увидеть, что уплотнительное кольцо осталось в колодце

7. Перед тем как приступить непосредственно к установке, очищаем посадочное место на заслонке и одеваем новое кольцо на регулятор.

8. При необходимости, кольцо можно смазать небольшим количеством моторного масла, для того, чтобы оно лучше село на место.

9. Далее, закручиваем фиксирующие болты, и производим установку в порядке обратном снятию.
