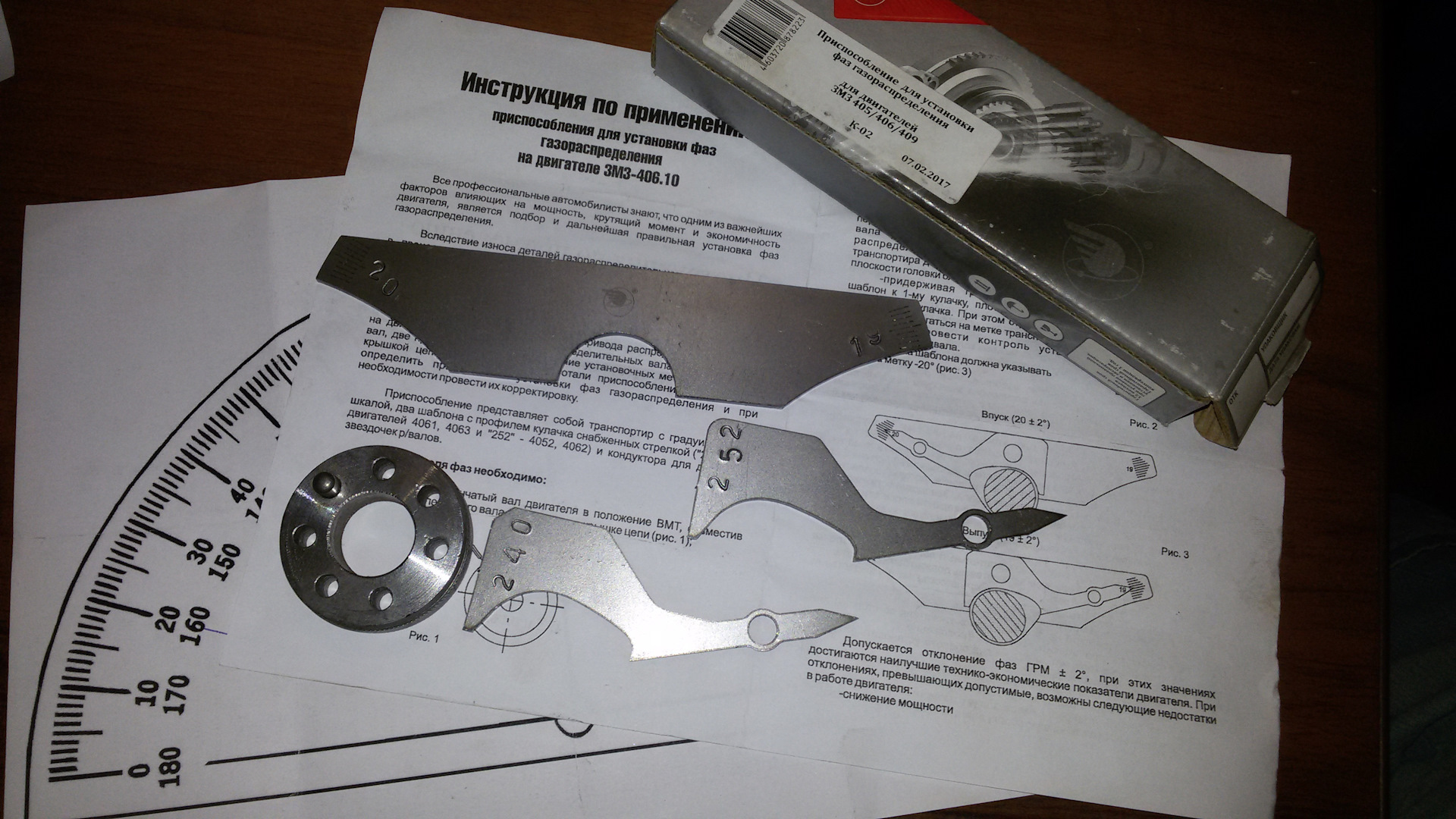

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Все операций по установке и регулировке фаз ГРМ двигателя ЗМЗ 514 проводятся с установленными гидронатяжителем и рычагами привода клапанов.

1. Необходимо установить ВМТ.

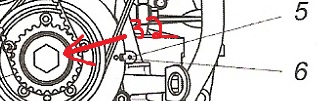

Для этого головкой на 32 крутим коленвал пока метка на роторе
(5) (на роторе четыре прорези, но только рядом с одной есть небольшая выбитая точка) не сойдется со штифтом (6). При этом звездочки на распредвалах не должны быть затянуты (болты должны быть ослаблены). То есть звездочки должны свободно прокручиваться, а распределительные валы стоять на месте.

2. Необходимо выставить распредвалы по меткам.

Для этого в самой первой крышке распредвалов есть два отверстия под штифты. Подберите два штифт по диаметру. Прокручивая распредвал (звездочки по-прежнему не должны быть затянуты, распредвал должен прокручиваться свободно) отверстия в крышке и распредвале должны сойтись и штифт должен плотно зафиксировать его в этом положений.

3. Оба распредвала зафиксированы и дальше необходимо затянуть болты, фиксирующие звездочки. Убедитесь, что метка ВМТ на коленвале не сдвинулась. Это очень важно. При настройке фаз газораспределения важен каждый градус. Небольшое отклонение неминуемо скажется на работе двигателя, а дизель особенно змз 514 очень чувствителен к этому.

Установка момента впрыска ЗМЗ 514

При установке ремня привода ТНВД необходимо строго точно выставить (момент впрыска топлива в цилиндр). Ничего сложного в этом нет.

1. Если ВМТ на коленвале не установлена, то выставляем (как смотрите выше) (ремень привода ТНВД еще не должен быть установлен)

2. В шкиву ТНВД есть отверстие под штифт-центратор. Тут главное не промахнутся и правильно попасть штифтом в отверстие с противоположной стороны. Все тщательно проверьте и зафиксируйте шкив штифтом.

3. После выставления меток на коленвале и ТНВД можно устанавливать ремень. Ремень должен натягиваться только усилием пружины натяжителя.
