ТНВД BOSCH VE - устройство и ремонт

Содержание:
Принципиальная схема системы топливоподачи дизеля с одноплунжерным распределительным топливным насосом (ТНВД) с торцевым кулачковым приводом плунжера показана на рисунок:

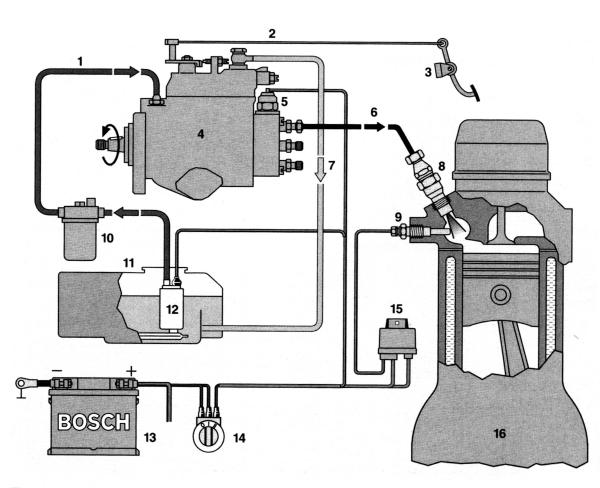

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания.

Топливо из бака 11 прокачивается по топливопроводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распределителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливопроводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе  Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дозированное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Схема и общий вид распределительного насоса VE

Схема распределительного насоса VE представлена на первом рисунке, а его общий вид на следующем.

Основные функциональные блоки топливного насоса VE представляют собой:

• роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном

• блок высокого давления с распределительной головкой и дозирующей муфтой

• автоматический регулятор частоты вращения с системой рычагов и пружин

• электромагнитный запирающий клапан, отключающий подачу топлива

• автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива

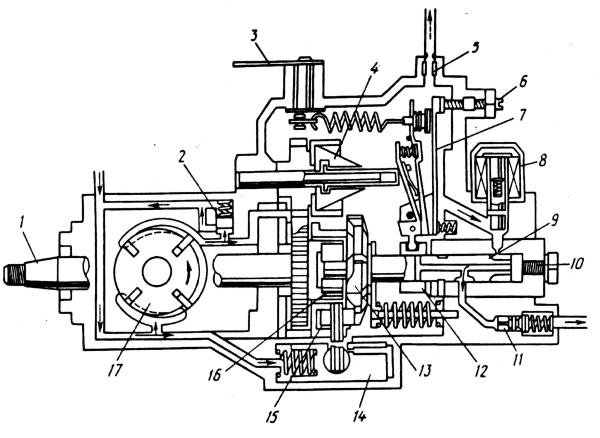

Рис. Схема топливного насоса — Bosch VE: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки  7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер  10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления.

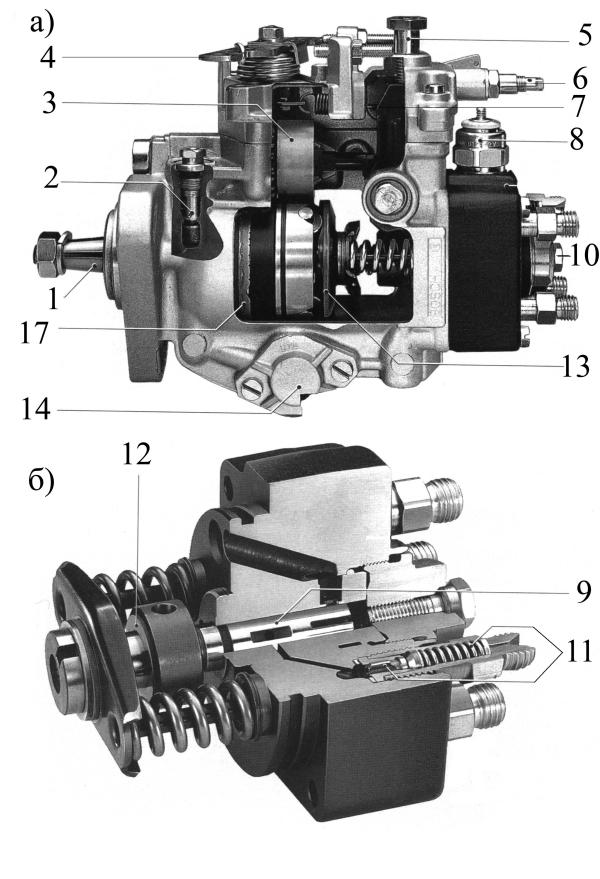

Рис. Общий вид распределительного ТНВД VE: а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой. Позиции соответствуют позициям на предыдущем рисунке.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, корректорами топливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с роликами и штоком привода автомата опережения впрыскивания топлива 14. Привод вала ТНВД осуществляется от коленчатого вала дизеля, шестеренчатой или ременной передачей. В четырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечивает распределение топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шайбой, а вращательное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воздействуют на дозирующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и нагрузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней полости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепускным клапаном 2.

Разборка ТНВД Bosch VE 39

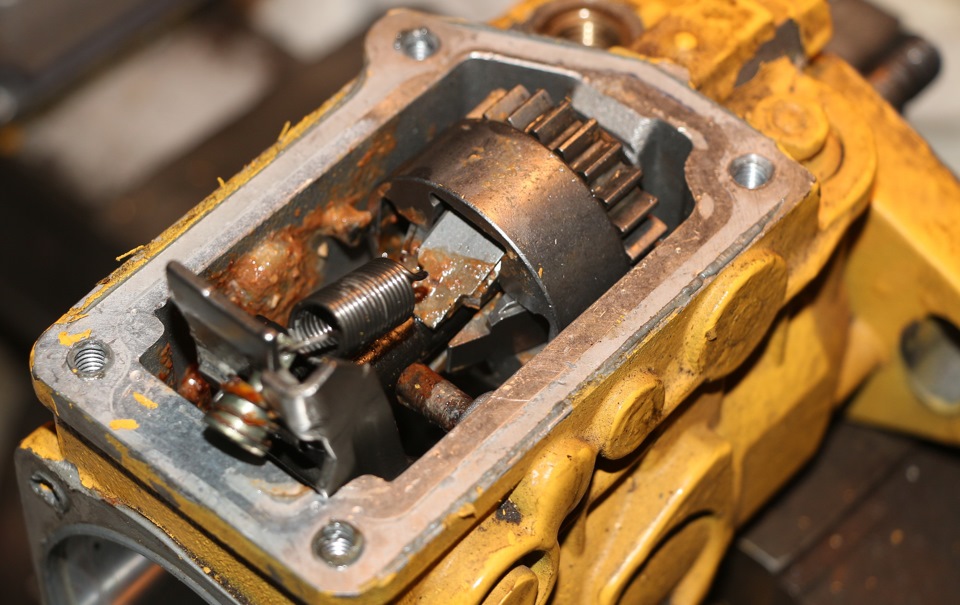

Центробежный регулятор ТНВД Bosch VE

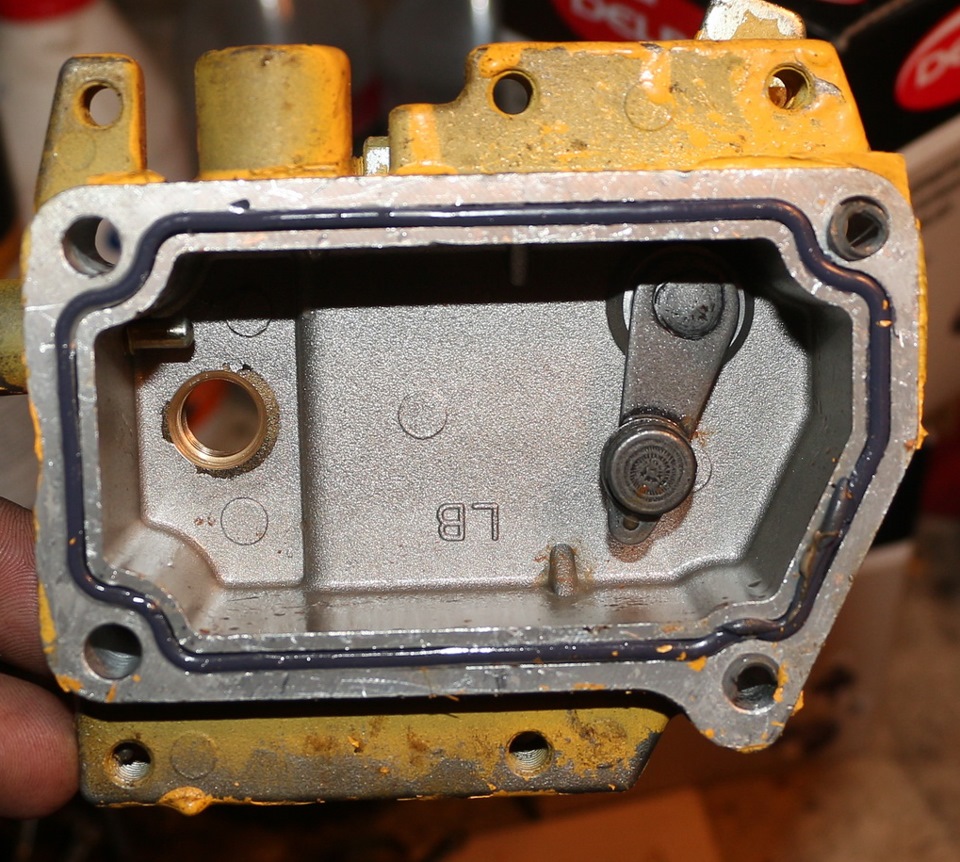

Верхняя крышка насоса Bosch VE

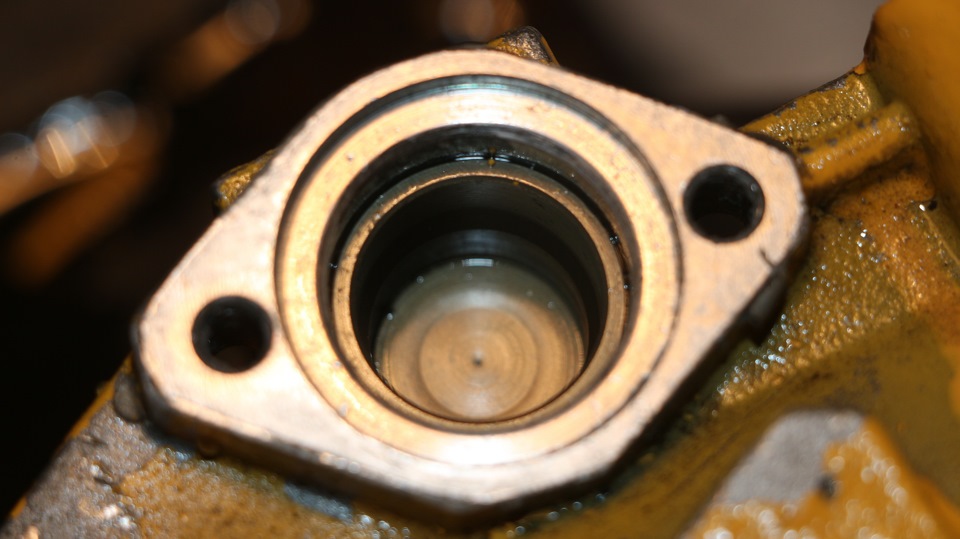

Плунжер автомата опережения впрыска ТНВД Bosch VE

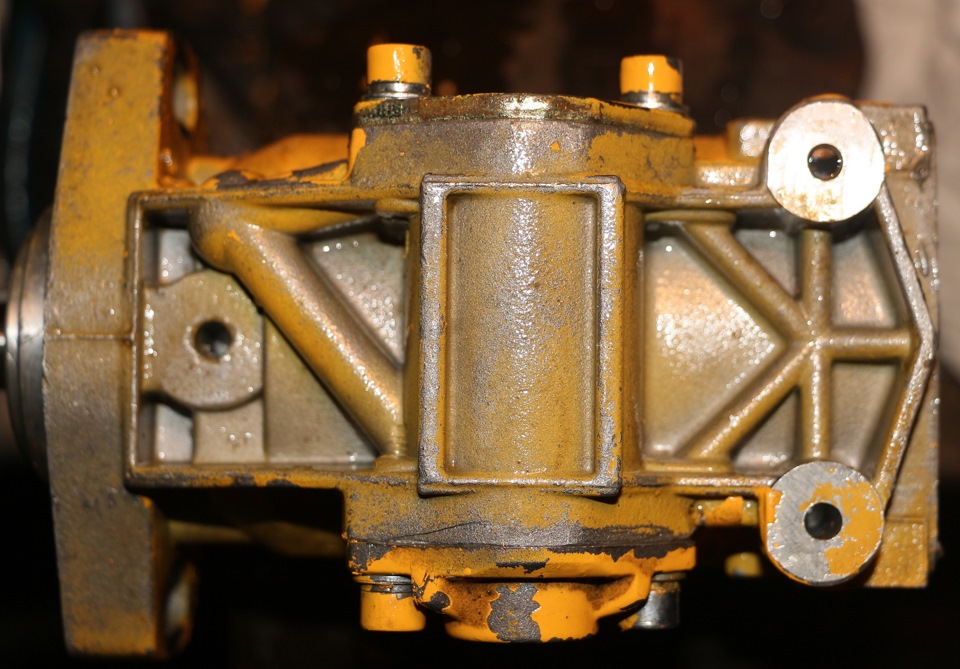

Вид снизу на корпус автомата опережения впрыска ТНВД Bosch VE

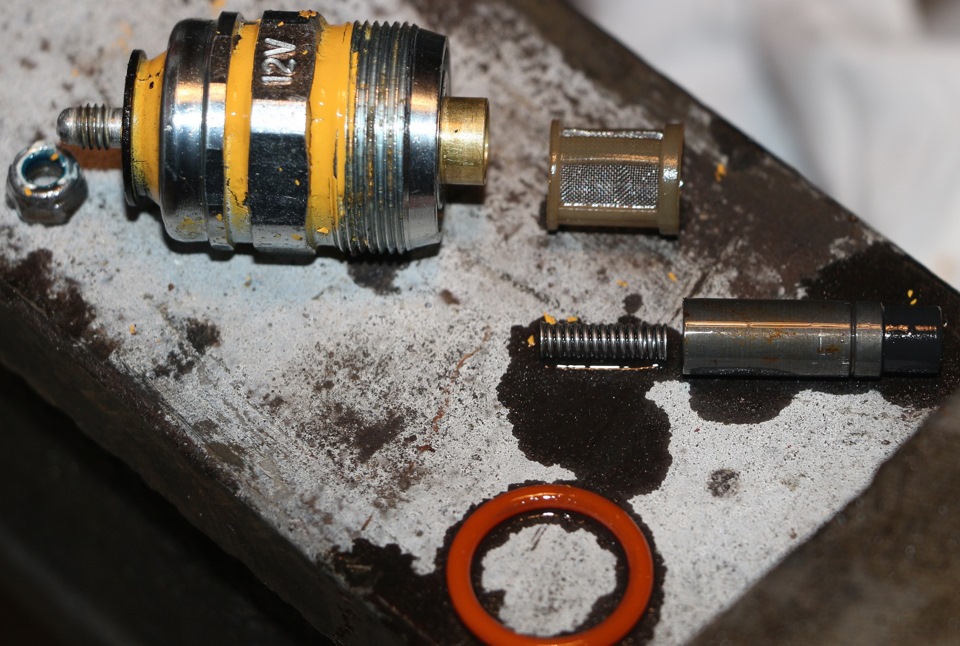

Электромагнитный клапан подачи топлива ТНВД Bosch VE

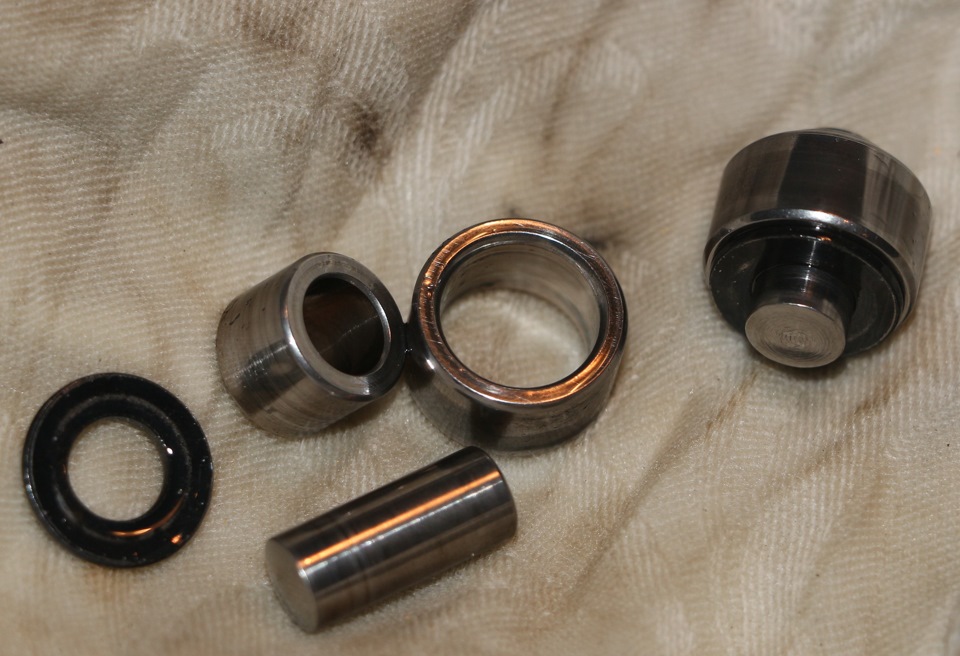

Ролик

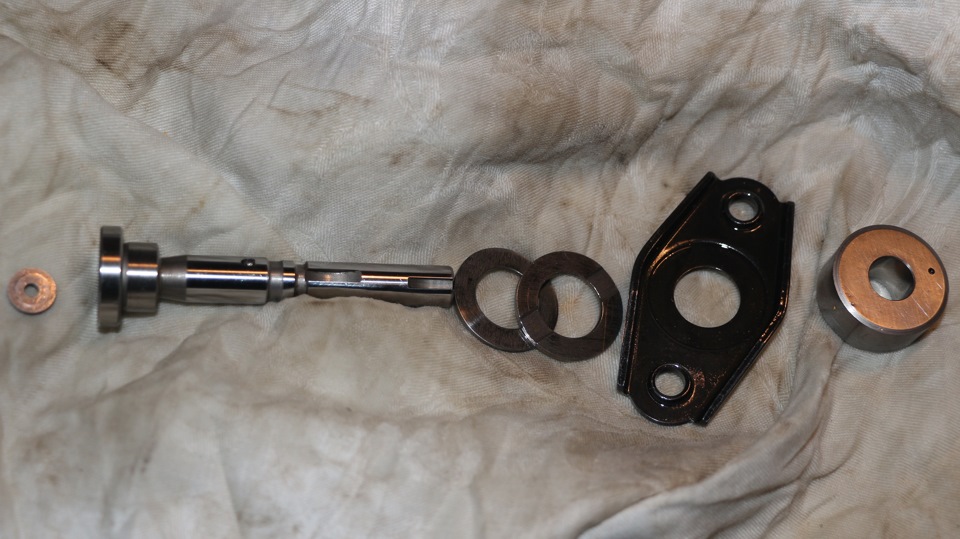

Плунжер с дозирующей муфтой

Плунжерная пара в сборе с блоком высокого давления ТНВД Bosch VE

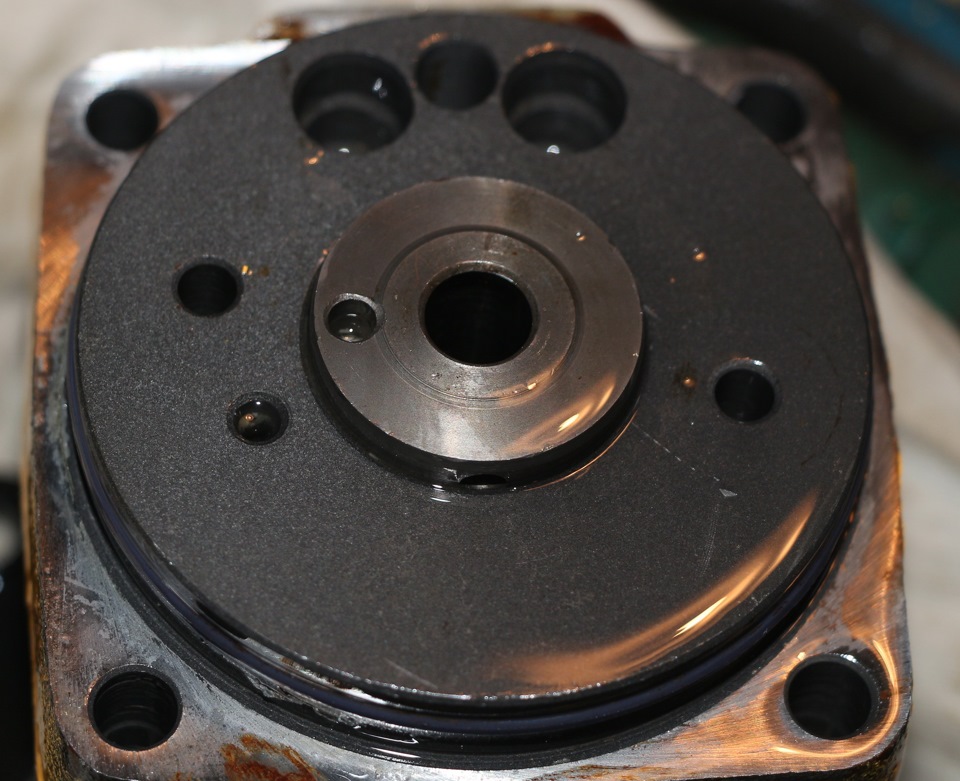

Главная норка в насосе

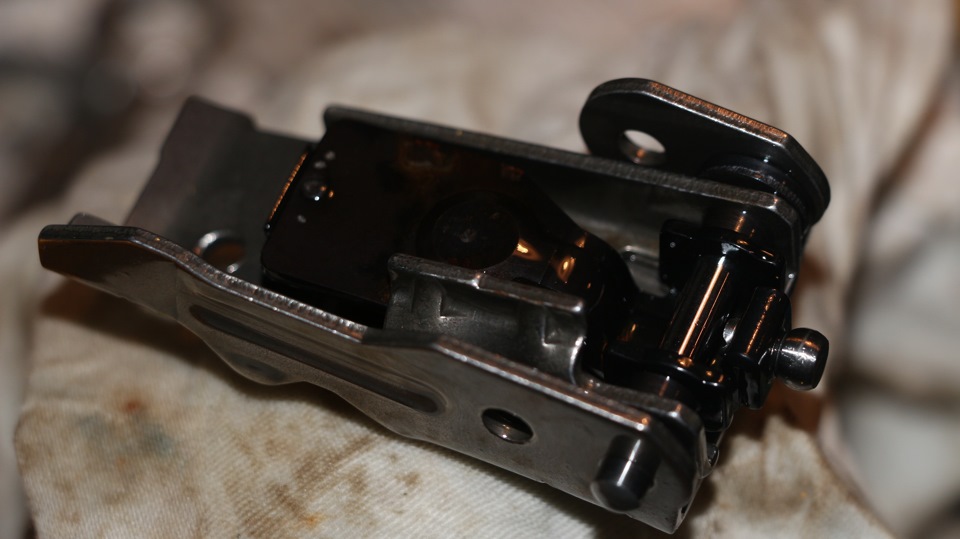

Всережимный регулятор частоты вращения

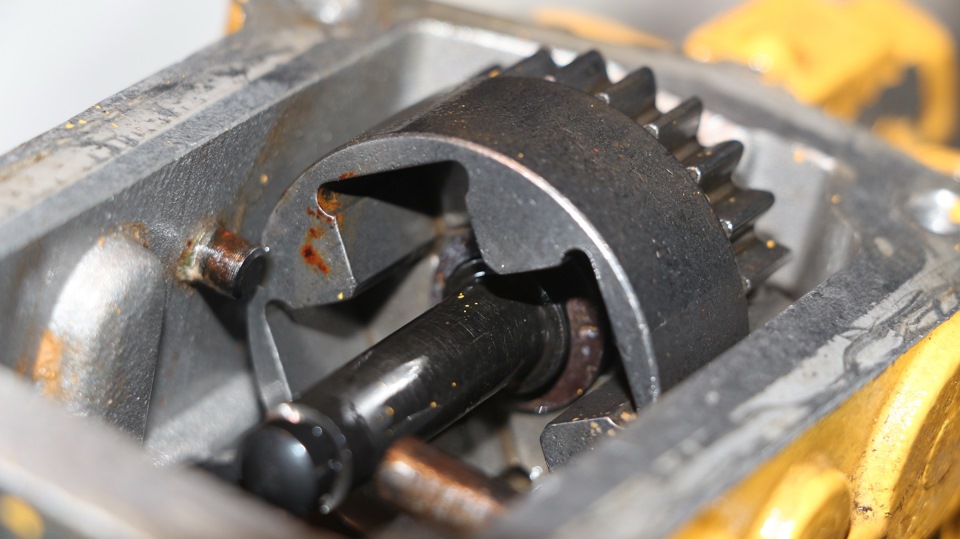

Центробежная муфта

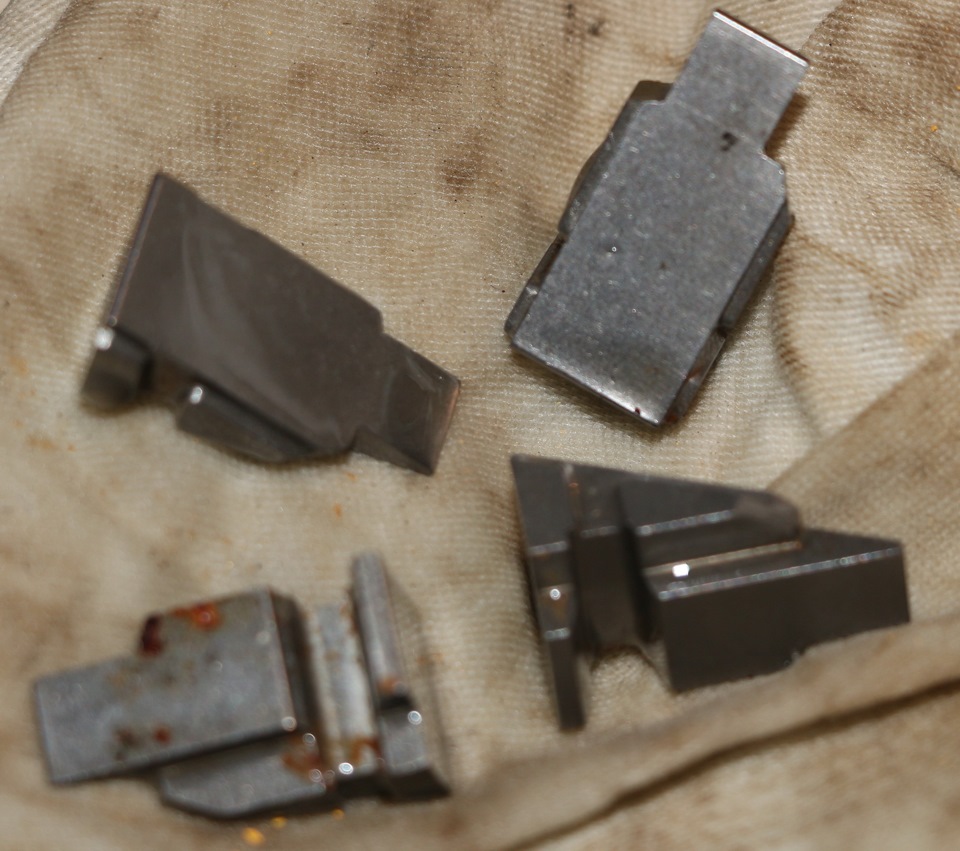

Грузики центробежной муфты

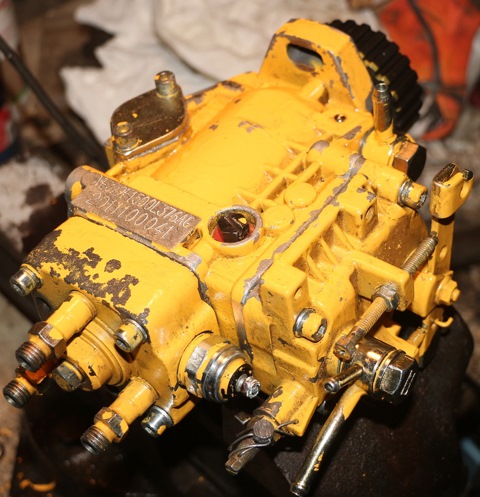

ТНВД Bosch VE 39 в сборе
