Оппозитный двигатель - устройство и описание

Содержание:
Двигатели внутреннего сгорания отличаются друг от друга не только по виду потребляемого топлива, но также и по конструктивным особенностям. Например, велико разнообразие по расположению цилиндров. Каждый вариант имеет свои сильные и слабые стороны. В данном случае будет рассмотрен оппозитный двигатель.





Конструкция и особенности работы оппозитного двигателя

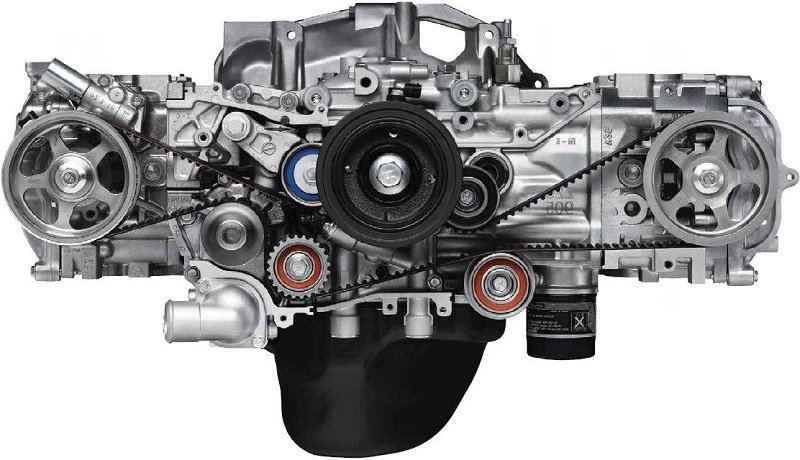

Оппозитными называются такие двигатели внутреннего сгорания, угол развала цилиндров которых составляет 180°. Поршни в них двигаются в горизонтальной плоскости, причем зеркально друг по отношению к другу. Это означает, что своей верхней точки они достигают одновременно. Кстати говоря, именно это является одним из главных отличий оппозитных силовых агрегатов от более распространенных V-образных: в них движение поршней осуществляется синхронно (когда один из них находится в верхней точке, второй располагается в нижней).

Благодаря такому расположению цилиндров оппозитные двигатели имеют низкий центр тяжести. Кроме того, их высота существенно меньше, чем у V-образных, они более «плоские» и занимают меньше места в подкапотном пространстве. Одной из отличительных особенностей оппозитных двигателей является наличие двух газораспределительных механизмов (коленчатый вал у них, так же, как и у V-образных, чаще всего один). Что касается принципа работы этих моторов, то он точно такой же, как и у всех остальных ДВС: перемещение поршней, приводящих в движение коленвал, осуществляется за счет давления газов, образующихся при сгорании топливной смеси.





Виды оппозитных двигателей

В поршневых двигателях внутреннего сгорания (а бывают еще и роторные) размещение цилиндров может быть разным по отношению друг к другу: под острым углом, в один ряд, звездообразно и так далее. В случае с оппозитным ДВС цилиндры находятся в одной плоскости и размещены один напротив другого под углом 180 градусов. В отличие от многих рядных моторов, оппозитный агрегат зачастую имеет два распределительных вала, а также вертикальное распределение газораспределительного механизма. Существует несколько типов оппозитных двигателей. Среди них наиболее известны:

✔ Boxer;
✔ OPOC;
✔ 5 ТДФ.

Они отличаются друг от друга в основном тем, каким именно образом в них движутся поршни.

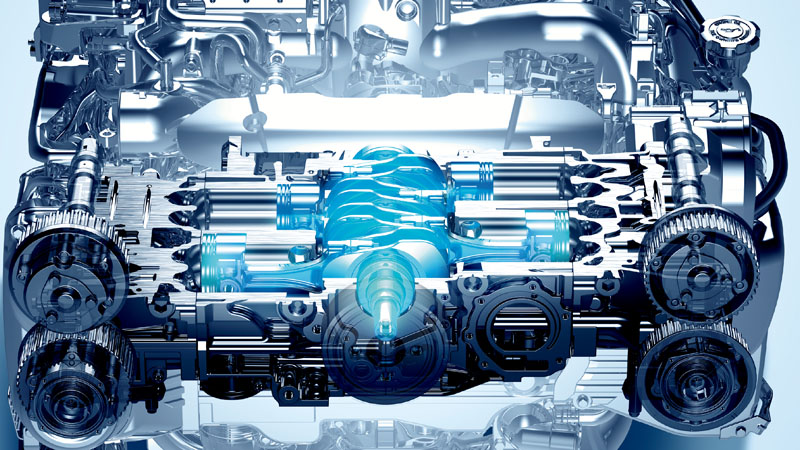

Boxer. В оппозитных двигателях этого типа каждый поршень располагается в своем собственном цилиндре, причем они расположены на определенном расстоянии друг от друга, которое всегда остается постоянным. Именно в этом и состоит главная особенность таких силовых агрегатов. Поскольку в процессе функционирования движение их поршней напоминают перемещения боксеров на ринге, то они и получили название Boxer.

OPOC

OPOC. Эта аббревиатура расшифровывается как Opposed Piston Opposed Cylinder, а особенность конструкции оппозитных двигателей этого типа состоит в том, что в них в каждом из цилиндров находится по два поршня. Они передвигаются навстречу друг другу. Оппозитные двигатели типа OPOC являются двухтактными, в них отсутствуют головки блока цилиндров и механизмы привода клапанов. Благодаря такой конструкции эти силовые агрегаты имеют небольшой вес, причем они бывают как бензиновыми, так и дизельными.

5 ТДФ

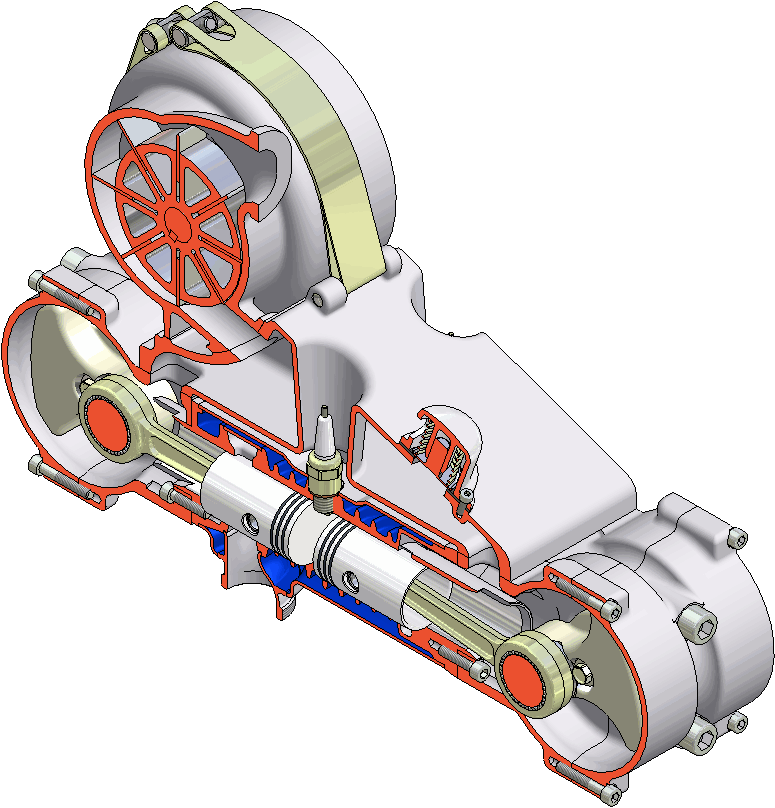

5 ТДФ. Этот тип оппозитного двигателя является отечественной разработкой. В свое время он создавался специально для установки на танки Т-64, несколько позднее использовался в Т-72. Так же, как и в оппозитном двигателе OPOC, в его цилиндрах находится по два поршня, которые движутся навстречу друг другу, однако в отличие от него у каждого из них имеется по собственному коленчатому валу. Камеры сгорания в оппозитных двигателях 5 ТДФ располагаются между поршнями, они работают как на бензине, так и на дизельном топливе. Сейчас эти силовые агрегаты уже не выпускаются.



Разработкой силовых агрегатов активно занималась многие компании. Например, Volkswagen уделял внимание данному типу агрегатов с середины 30-х годов прошлого столетия. Это были не просто эксперименты, а стремление разработать собственный оппозитный мотор, снизить уровень вибраций, которые возникают во время работы традиционного V-образного или рядного двигателя и т.д. Кстати, свою разработку инженеры Volkswagen применили и в легендарном автомобиле Volkswagen Beetle. А с 60-х годов оппозитные двигатели стали активно использоваться японской компанией Subaru, которая занималась разработками параллельно с немцами.

Преимущества оппозитного двигателя

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

• Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения поршней, которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»;

• Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого капитального ремонта – это не более чем красивая сказка;

• Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость;

• Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее.

Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.



Недостатки оппозитного двигателя

Прежде всего, стоит указать высокую стоимость обслуживания и практически полную невозможность выполнить ремонт в домашних условиях. Даже простая замена свечей зажигания требует наличия специального оборудования. При этом в сторонних автосервисах сложно найти специалиста достаточно высокой квалификации для ремонта оппозитного двигателя. Кстати, здесь будет также уместным выделить огромное количество модификаций агрегатов даже в пределах одной марки. Этим «грешит», например, бренд Субару, который сегодня является основным производителем моторов данного типа. Само собой, такая позиция усложняет ремонт, так как возможность взаимозаменить детали сводится к минимуму.

Стоимость нового автомобиля с оппозитным двигателем может оказаться заметно выше стоимости машины такой же комплектации, но с более традиционным типом ДВС. А все дело в затратах на производство самого оппозитника. Определенную роль играет и дороговизна запчастей, которая напрямую связана с указанными выше причинами.

• Добавим еще пару слов о специальном оборудовании. Например, автовладельцы со стажем и опытом знают, что шейки коленвала время от времени приходится шлифовать. Операция эта проводится на станке и не очень дорого стоит применительно к обычному ДВС. Но только если речь не идет об оппозитниках. Например, на субаровских авто шейки очень узкие и шлифовать их нужно на специальных станках.

• Также отметим, что  в оппозитных моторах быстрее засоряется картер двигателя по сравнению с V-образными или рядными конструкциями. Оппозитному двигателю присущ большой расход моторного масла, что обуславливается конструкцией силовой установки данного типа. А в случае, когда установлена турбина, масла расходуется еще больше.

• Большие габариты двигателя позволяют его устанавливать только в продольном направлении.

• Высокий расход масла, обусловленный сложностью конструкции.

Сфера применения оппозитных двигателей

Оппозитные двигатели используются совсем не так широко, как V-образные и рядные, однако есть автопроизводитель, который устанавливает моторы такого типа на свои автомобили уже на протяжении полувека. Это — известная японская фирма Subaru. Кроме того, оппозитные агрегаты можно встретить на некоторых моделях Volkswagen и Porsche, ими в свое время оснащались советские мотоциклы «Урал» и «Днепр», венгерские автобусы «Икарус».

Следует заметить, что в последние годы интерес к силовым агрегатам этого типа существенно возрос. По некоторым данным, исследования и разработки по усовершенствованию оппозитных двигателей OPOC, ведущиеся группой американских инженеров, финансирует Билл Гейтс.
