12-ти секционный роторно-поршневой двигатель

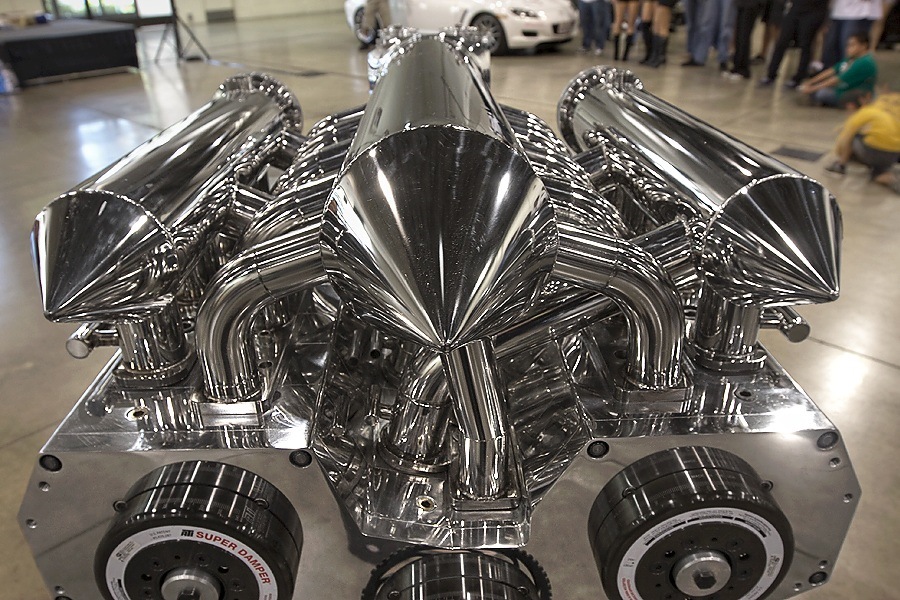

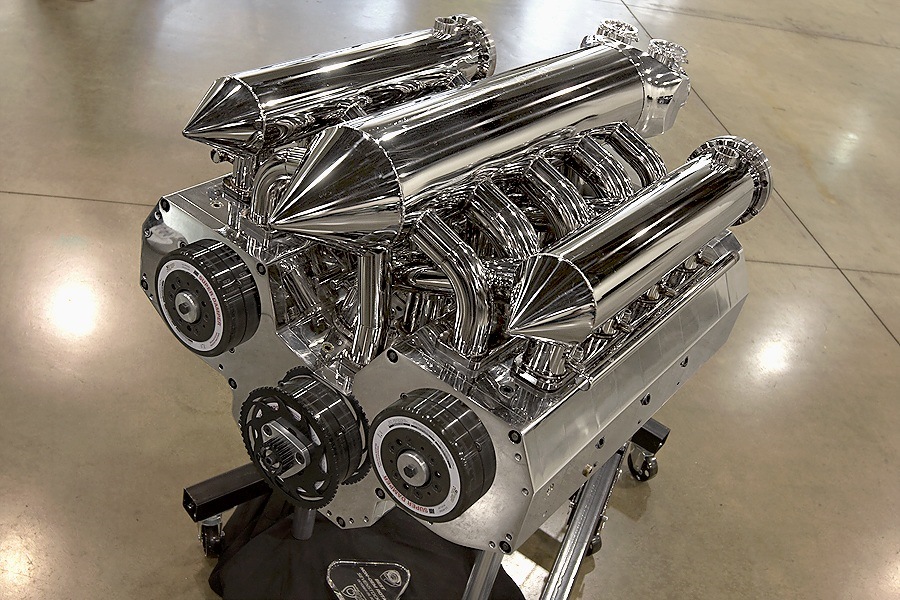

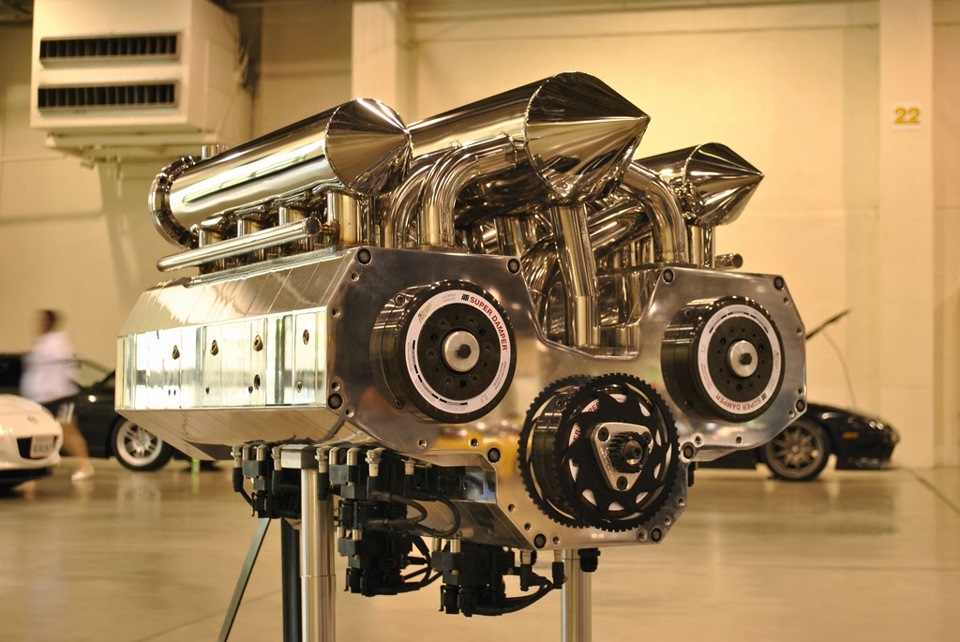

Вас поражала лемановская Mazda 787B аж с четырёхсекционным двигателем Ванкеля? Забудьте. Перед вами агрегат с двенадцатью секциями. Изобретатель Тайсон Гэрвин мечтает изменить мир гонок. Для начала — гонок на воде. Его роторный мотор с 12 секциями, размещёнными в три ряда, предназначен для скоростных катеров. Но автомобили-монстры мы держим в уме: уж очень необычные получаются характеристики у двигателя, названного R12. Строго говоря, исходный образец был готов ещё год назад. Но он служил лишь для проверки работоспособности идеи и был оснащён карбюратором. Теперь же новатор сделал то, на что рассчитывал с самого начала, — снабдил своё чудище распределённым впрыском (такой вариант показан на снимке вверху).Основные детали те же, что у простых двигателей Ванкеля, – треугольные роторы, эксцентриковые валы, корпуса секций. Но здесь всё соединено в диковинную систему. Набор шестерён на одном конце общего блока сводит тягу с трёх эксцентриковых валов на общий выходной вал (нижний центральный на правом снимке). Гэрвин, участник трансокеанских гонок на катерах, мечтал получить компактный и мощный агрегат, который примерно вписывался бы в габариты джиэмовских биг-блоков. За несколько лет работы изобретатель рассмотрел и отверг 100 вариантов, пока не пришёл к схеме с тремя рядами по четыре ротора, хотя и тут пришлось поломать голову над размещением впускных и выпускных патрубков.

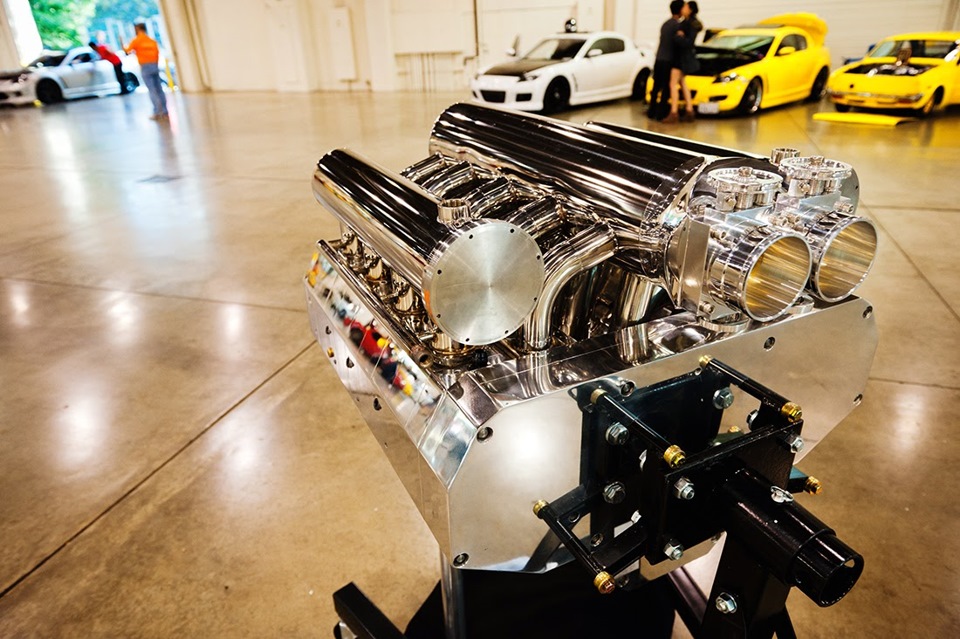

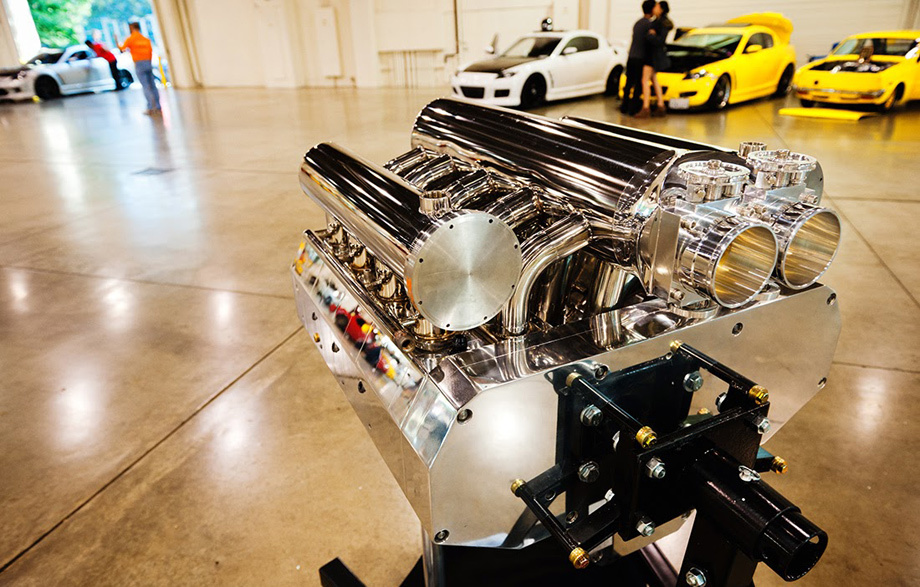

На заднем плане мелькают автомобили — потенциальное поле деятельности неутомимого Гэрвина.В итоге длина двигателя составляет 76 см, ширина — 79 см, высота — 61 см, рабочий объём — 15,7 л, вес — 377 кг. Полагаете, это много? Учтите, что в атмосферном варианте он выдаёт 1140 л.с. И американец намерен поставить сюда турбонаддув. В зависимости от его давления с R12 можно будет снять от 2400 до 5400 л.с. Последняя цифра достижима только с топливом с октановым числом 116, и при этом ресурс будет ограничен несколькими гонками. Крутящий момент тоже неплох. На прошлогоднем образце испытатель получал на стенде 1105 Н•м, не поднимая обороты выше 3200 об/мин. А ведь конструкция рассчитана на 9000 в нормальном режиме и 11 000 оборотов — в гоночном. Теперь Гэрвину предстоит проверить агрегат в новом варианте с электронным впрыском топлива, а потом добавить турбокомпрессор.
