Замена ремня ГРМ на Renault Duster 2.0 занимает примерно 2 часа времени и экономит от 1500 рублей, в зависимости от региона. Замена ремня ГРМ на 2-литровом Дастере своими руками – инструкция с фото. При обрыве ремня ГРМ клапана гнет, поэтому не стоит тянуть с заменой. Двигатель имеет гидрокомпенсаторы, поэтому лишний раз туда лезть не придется.
Замена ремня ГРМ довольно трудоемкая операция требующая дополнительных приспособлений. Кроме того 2-литровый бензиновый двигатель Renault Duster не имеет меток ГРМ на шкивах распредвалов, что безусловно усложняет работу. По регламенту производителя замену ремня необходимо производить раз в 60 тысяч километров или раз в 4 года, что наступает раньше.
Рено Дастер двигатель 2.0 литра из серии Renault F4R имеет огромное количество модификаций с разной мощностью и своими конструктивными особенностями. До лета 2015 года Рено Дастер продавали с простейшей версией двигателя F4R мощностью 135 л.с., однако затем этот же мотор стал выдавать 143 л.с. Прибавка мощности состоялась за счет внедрения системы изменения фаз газораспределения с исполнительным механизмом (фазовращателем) на впускном распределительном валу. Пожалуй это и есть главное отличие двух версий силового агрегата.
Замена двигателя с прибавкой мощности была связана не с желанием улучшить расход топлива или динамику, ведь эти параметры остались без изменений, а с переходом на новый экологический стандарт. В итоге 135 сильный мотор соответствует параметрам экологичности Евро-4, а 143 сильный агрегат уже вписывается в Евро-5.
Перед началом работы вы должны понимать, что у данного мотора нет установочных меток на шкивах распределительных валов, поэтому внимательно читаем данную статью, что бы после неправильной сборки не загнуть клапана. Для начала внимательно рассмотрим схему ГРМ Дастера 2.0 на следующем фото.

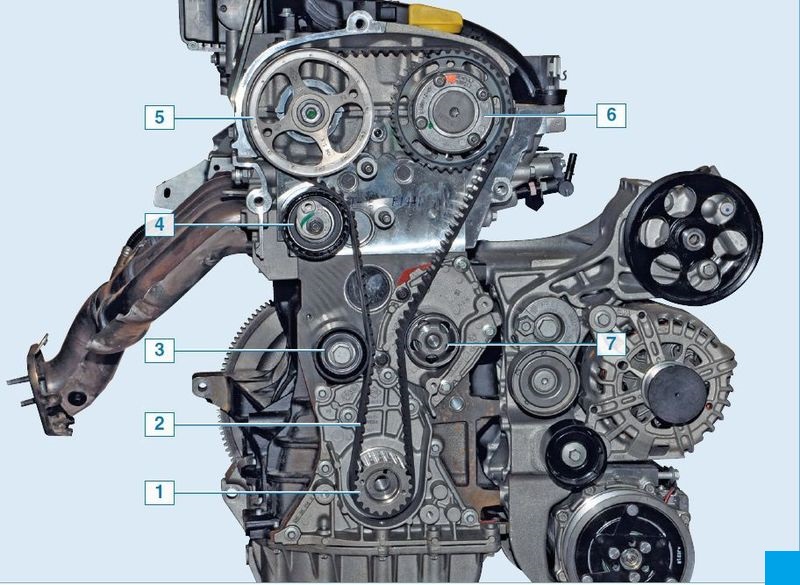

Привод газораспределительного механизма: 1 — зубчатый шкив коленчатого вала; 2 — ремень привода ГРМ; 3 — опорный ролик ремня; 4 — натяжной ролик ремня; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — исполнительный механизм системы изменения фаз газораспределения; 7 — шкив насоса охлаждающей жидкости.
Собственно кроме натяжного и обводного (паразитного) роликов в процессе участвует и шкив водяного насоса (помпы). Поэтому при замене ремня обязательно исследуйте помпу на подтеки, чрезмерный люфт. В случае нехороших признаков и подозрений вместе с ремнем ГРМ меняйте еще и помпу Дастер.

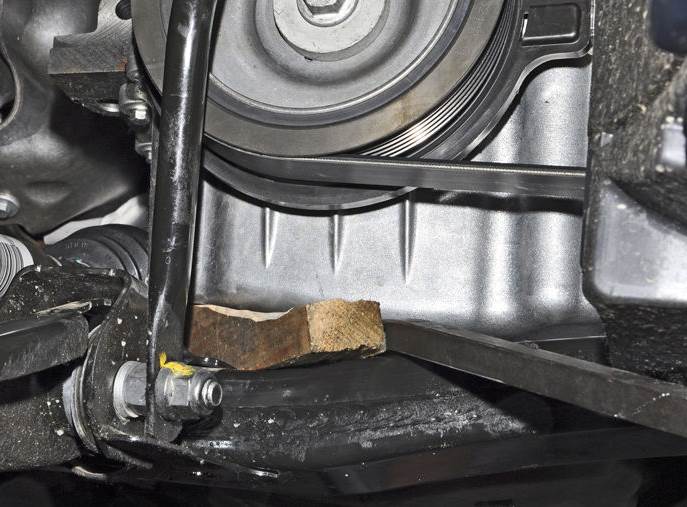

Прежде чем приступать к замене ремня и снятию крышек придется снять опору двигателя. Но перед снятием сам силовой агрегат нужно “подвесить”. Для этого между поддоном картера двигателя и подрамником вставляем деревянный брусок так, чтобы правая опора силового агрегата перестала удерживать вес агрегата. Для этого широкой монтажной лопаткой немного приподнимаем двигатель и всовываем деревяху, как на фото.

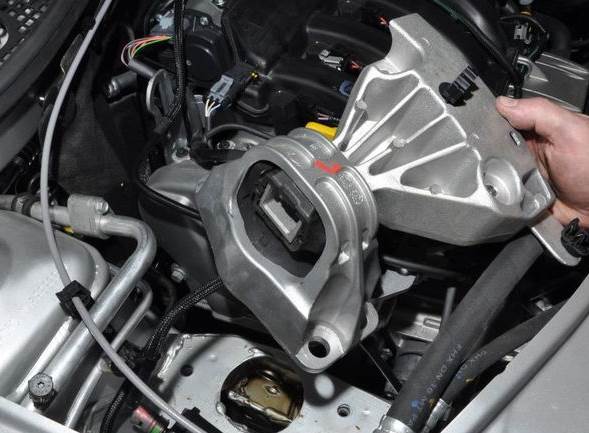

Вынимаем из держателей, расположенных на кронштейне опоры двигателя Рено Дастер, трубки подвода топлива к рампе и подвода паров топлива к ресиверу. Вынимаем держатель жгута проводов из отверстия кронштейна опоры. Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к верхней крышке привода ГРМ. Тем же инструментом отворачиваем три болта крепления опоры к кузову. Снимаем правую опору силового агрегата.

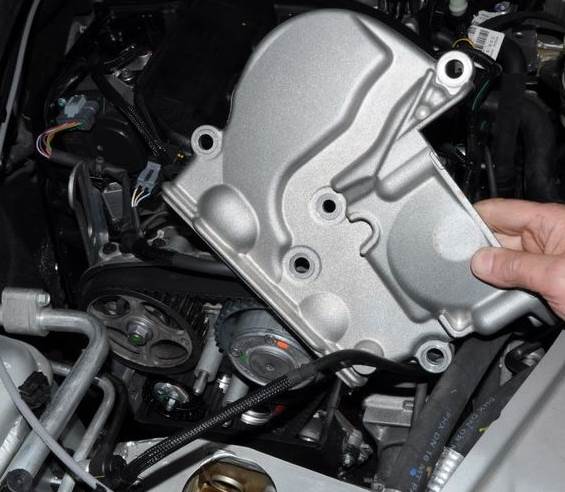

Теперь надо добраться до ремня. Головкой «на 13» отворачиваем три болта и гайки крепления верхней крышки привода ГРМ. Снимаем верхнюю крышку привода ГРМ.
Проверяем натяжение ремня ГРМ. При установке нового ремня ГРМ вам будет необходимо правильно отрегулировать натяжной механизм. Для этого на натяжном ролике есть специальные метки.

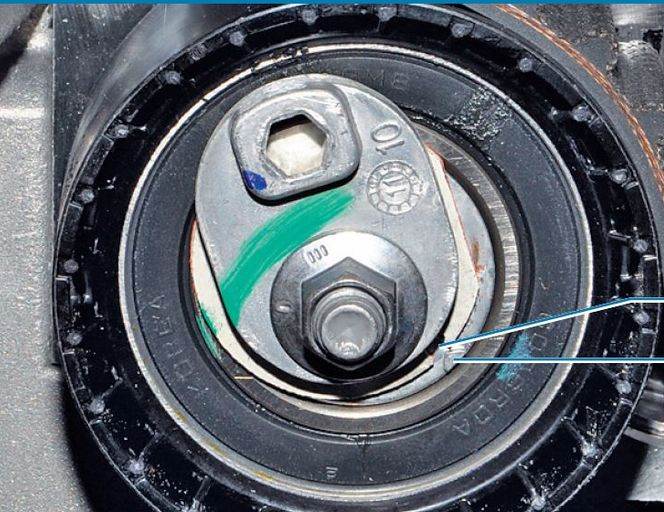

При нормальном натяжении ремня подвижный указатель должен совпадать с выемкой неподвижного указателя натяжного ролика. Для регулировки правильности натяжения ремня понадобится ключ на “10” и 6-гранник на “6”.

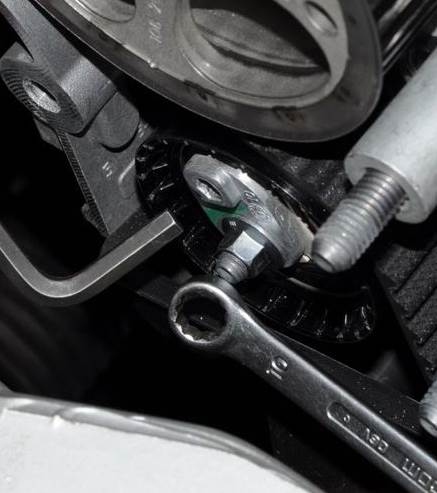

При установке нового ремня накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей. Но до этого момента предстоит еще снять старый ремень и поставить новый.
Первое и важное мероприятие, это открутить болт шкива коленвала. Для этого необходимо заблокировать шкив от прокручивания. Можно попросить помощника включить пятую передачу и нажать на тормоз, но если такой способ не подходит, есть альтернативный вариант.
Вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления. Отводим держатель со жгутами проводов от картера сцепления. Теперь можно взять шлицевую отвертку и сунуть её между зубьями венца маховика.
Обычно такой метод помогает открутить болт довольно быстро.
Головкой «на 8» отворачиваем пять болтов крепления нижней крышки привода ГРМ.

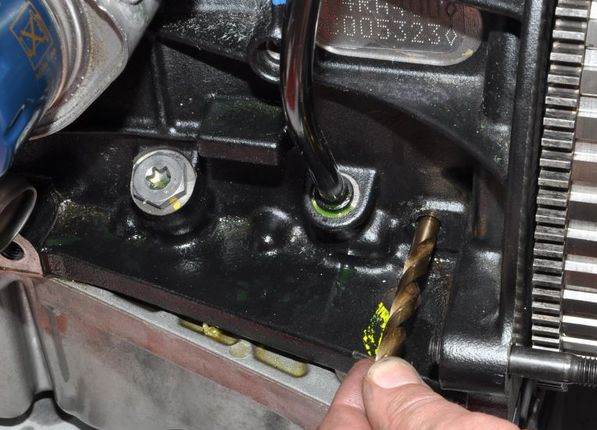

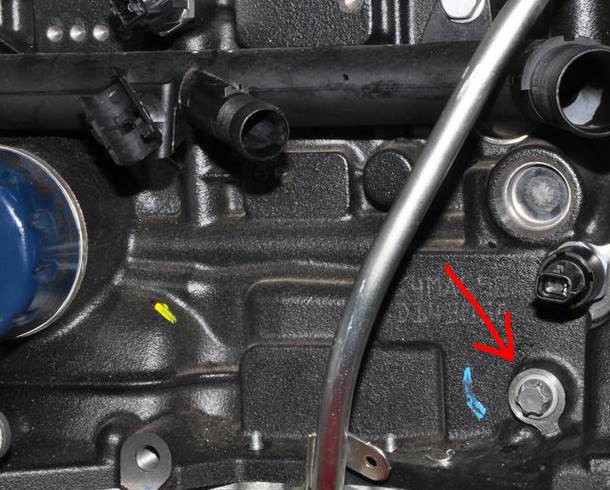

Перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Теперь нам надо заблокировать коленвал от проворачивания. Для этого откручиваем головкой E-14 специальную технологическую заглушку в блоке цилиндров.

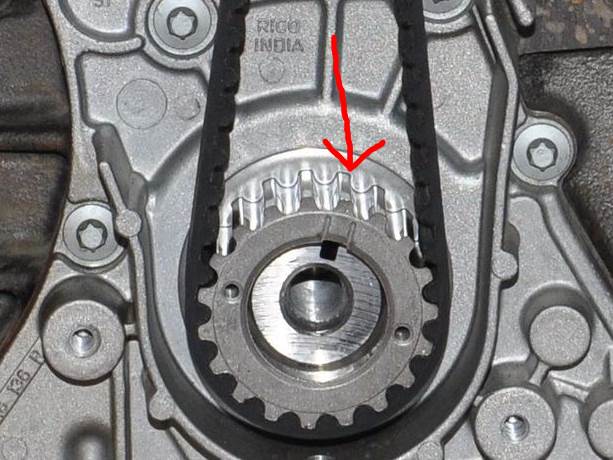

При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на щеке коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону. При правильном положении коленчатого вала шпоночный паз на его носке должен расположиться между двумя ребрами крышки блока цилиндров. Фото далее.

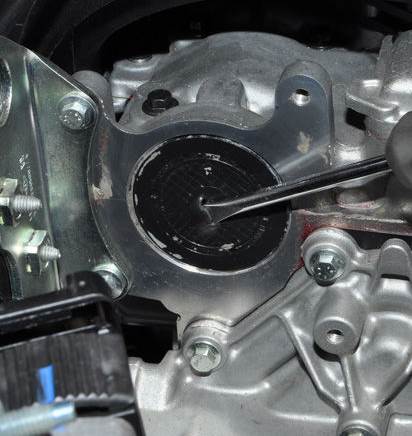

Для того, что бы заблокировать распредвалы от проворачивания проделываем следующие операции. Для блокировки распредвалов необходимо снять пластиковые заглушки в левом торце головки блока цилиндров. Для чего снимаем резонатор воздушного тракта. Пластиковые заглушки можно просто проткнуть отверткой, правда потом придется поставить туда новые заглушки.

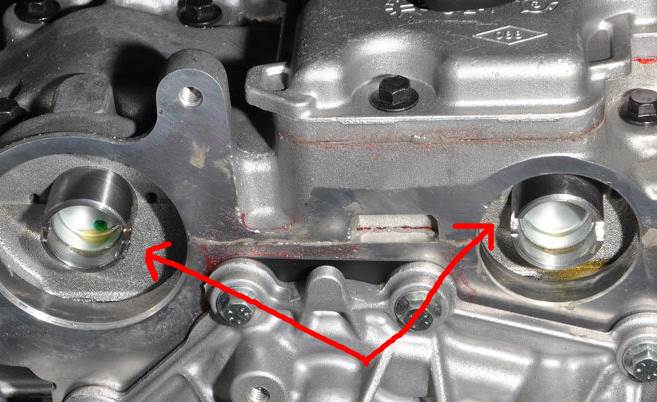

После снятия заглушек выясняется, что концы распредвалов имеют прорези. На фото мы их пометим красными стрелками.

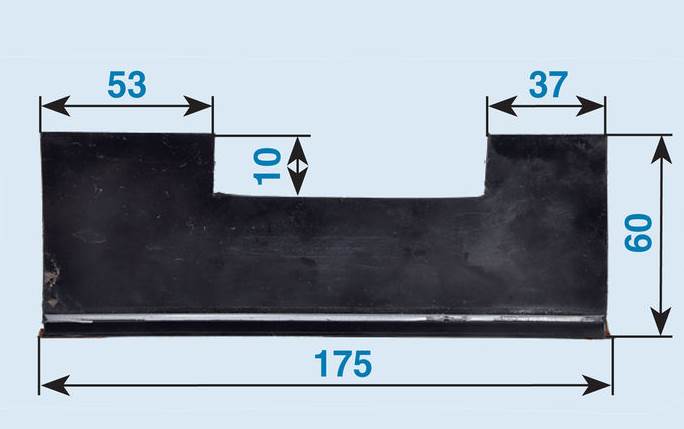

Эти прорези и помогут нам блокировать распредвалы от проворачивания. Правда для этого придется сделать из куска металла “П” образную пластину. Размеры пластины на нашем фото далее.
Вот теперь можно смело снимать ремень и ставить новый. Ослабляем ключом «на 10» затяжку гайки крепления натяжного ролика. Шестигранником «на 6» поворачиваем ролик против часовой стрелки, ослабляя натяжение ремня. Снимаем ремень, также заменяем натяжной и опорный ролики. Новый ремень должен иметь 126 зубьев и ширину — 25,4 мм. При установке обратите внимание на стрелки на ремне, это направления движения ремня (по часовой стрелке).

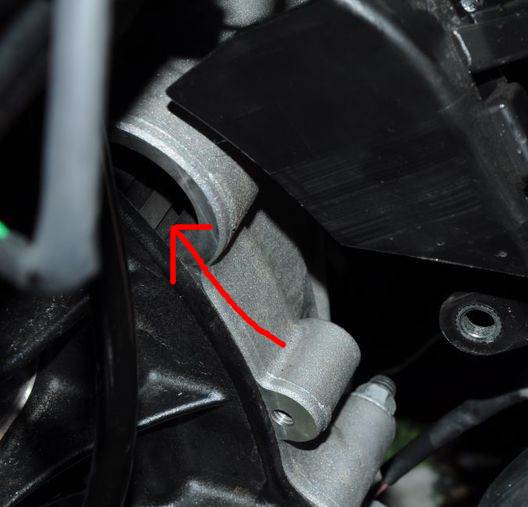

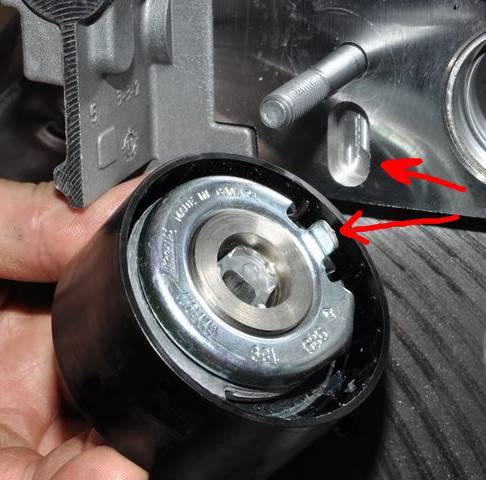

При установке нового натяжного ролика отогнутый конец его кронштейна должен встать в углубление головки блока цилиндров. Смотрим фото для наглядности.

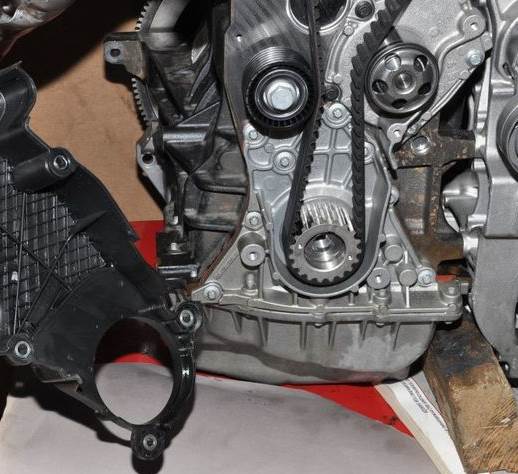

Устанавливаем ремень на зубчатые шкивы коленчатого и распределительных валов. Заводим переднюю ветвь ремня под шкив насоса охлаждающей жидкости, а заднюю ветвь — под натяжной и опорный ролики. Регулируем натяжение ремня привода ГРМ (см. выше). Вынимаем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см. выше). Проверяем фазы газораспределения и натяжение ремня и при необходимости повторяем регулировки. Устанавливаем на место резьбовую пробку и запрессовываем новые заглушки распределительных валов. Дальнейшую сборку двигателя выполняем в обратной последовательности.
Рено Дастер двигатель 2.0 литра из серии Renault F4R имеет огромное количество модификаций с разной мощностью и своими конструктивными особенностями. До лета 2015 года Рено Дастер продавали с простейшей версией двигателя F4R мощностью 135 л.с., однако затем этот же мотор стал выдавать 143 л.с. Прибавка мощности состоялась за счет внедрения системы изменения фаз газораспределения с исполнительным механизмом (фазовращателем) на впускном распределительном валу. Пожалуй это и есть главное отличие двух версий силового агрегата. Замена двигателя с прибавкой мощности была связана не с желанием улучшить расход топлива или динамику, ведь эти параметры остались без изменений, а с переходом на новый экологический стандарт. В итоге 135 сильный мотор соответствует параметрам экологичности Евро-4, а 143 сильный агрегат уже вписывается в Евро-5. Перед началом работы вы должны понимать, что у данного мотора нет установочных меток на шкивах распределительных валов, поэтому внимательно читаем данную статью, что бы после неправильной сборки не загнуть клапана. Для начала внимательно рассмотрим схему ГРМ Дастера 2.0 на следующем фото.
Привод газораспределительного механизма: 1 — зубчатый шкив коленчатого вала; 2 — ремень привода ГРМ; 3 — опорный ролик ремня; 4 — натяжной ролик ремня; 5 — зубчатый шкив распределительного вала выпускных клапанов; 6 — исполнительный механизм системы изменения фаз газораспределения; 7 — шкив насоса охлаждающей жидкости. Собственно кроме натяжного и обводного (паразитного) роликов в процессе участвует и шкив водяного насоса (помпы). Поэтому при замене ремня обязательно исследуйте помпу на подтеки, чрезмерный люфт. В случае нехороших признаков и подозрений вместе с ремнем ГРМ меняйте еще и помпу Дастер. Прежде чем приступать к замене ремня и снятию крышек придется снять опору двигателя. Но перед снятием сам силовой агрегат нужно “подвесить”. Для этого между поддоном картера двигателя и подрамником вставляем деревянный брусок так, чтобы правая опора силового агрегата перестала удерживать вес агрегата. Для этого широкой монтажной лопаткой немного приподнимаем двигатель и всовываем деревяху, как на фото.
Вынимаем из держателей, расположенных на кронштейне опоры двигателя Рено Дастер, трубки подвода топлива к рампе и подвода паров топлива к ресиверу. Вынимаем держатель жгута проводов из отверстия кронштейна опоры. Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к верхней крышке привода ГРМ. Тем же инструментом отворачиваем три болта крепления опоры к кузову. Снимаем правую опору силового агрегата.
Теперь надо добраться до ремня. Головкой «на 13» отворачиваем три болта и гайки крепления верхней крышки привода ГРМ. Снимаем верхнюю крышку привода ГРМ.
Проверяем натяжение ремня ГРМ. При установке нового ремня ГРМ вам будет необходимо правильно отрегулировать натяжной механизм. Для этого на натяжном ролике есть специальные метки.
При нормальном натяжении ремня подвижный указатель должен совпадать с выемкой неподвижного указателя натяжного ролика. Для регулировки правильности натяжения ремня понадобится ключ на “10” и 6-гранник на “6”.
При установке нового ремня накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей. Но до этого момента предстоит еще снять старый ремень и поставить новый. Первое и важное мероприятие, это открутить болт шкива коленвала. Для этого необходимо заблокировать шкив от прокручивания. Можно попросить помощника включить пятую передачу и нажать на тормоз, но если такой способ не подходит, есть альтернативный вариант. Вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления. Отводим держатель со жгутами проводов от картера сцепления. Теперь можно взять шлицевую отвертку и сунуть её между зубьями венца маховика.
Обычно такой метод помогает открутить болт довольно быстро.
Головкой «на 8» отворачиваем пять болтов крепления нижней крышки привода ГРМ.
Перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Теперь нам надо заблокировать коленвал от проворачивания. Для этого откручиваем головкой E-14 специальную технологическую заглушку в блоке цилиндров.
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на щеке коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону. При правильном положении коленчатого вала шпоночный паз на его носке должен расположиться между двумя ребрами крышки блока цилиндров. Фото далее.
Для того, что бы заблокировать распредвалы от проворачивания проделываем следующие операции. Для блокировки распредвалов необходимо снять пластиковые заглушки в левом торце головки блока цилиндров. Для чего снимаем резонатор воздушного тракта. Пластиковые заглушки можно просто проткнуть отверткой, правда потом придется поставить туда новые заглушки.
После снятия заглушек выясняется, что концы распредвалов имеют прорези. На фото мы их пометим красными стрелками.

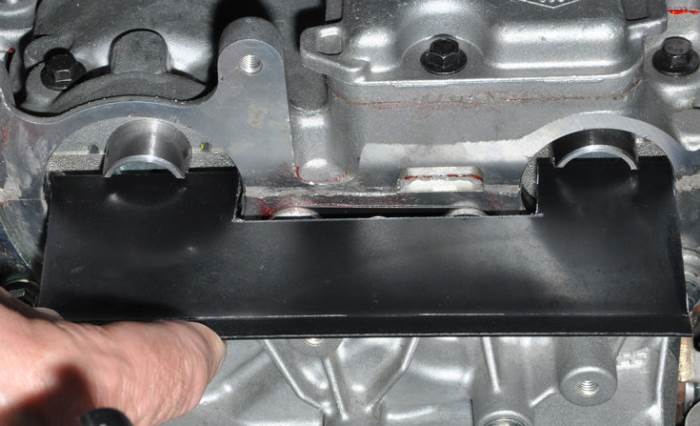

Эти прорези и помогут нам блокировать распредвалы от проворачивания. Правда для этого придется сделать из куска металла “П” образную пластину. Размеры пластины на нашем фото далее.
Вот теперь можно смело снимать ремень и ставить новый. Ослабляем ключом «на 10» затяжку гайки крепления натяжного ролика. Шестигранником «на 6» поворачиваем ролик против часовой стрелки, ослабляя натяжение ремня. Снимаем ремень, также заменяем натяжной и опорный ролики. Новый ремень должен иметь 126 зубьев и ширину — 25,4 мм. При установке обратите внимание на стрелки на ремне, это направления движения ремня (по часовой стрелке). При установке нового натяжного ролика отогнутый конец его кронштейна должен встать в углубление головки блока цилиндров. Смотрим фото для наглядности.
Устанавливаем ремень на зубчатые шкивы коленчатого и распределительных валов. Заводим переднюю ветвь ремня под шкив насоса охлаждающей жидкости, а заднюю ветвь — под натяжной и опорный ролики. Регулируем натяжение ремня привода ГРМ (см. выше). Вынимаем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см. выше). Проверяем фазы газораспределения и натяжение ремня и при необходимости повторяем регулировки. Устанавливаем на место резьбовую пробку и запрессовываем новые заглушки распределительных валов. Дальнейшую сборку двигателя выполняем в обратной последовательности.
