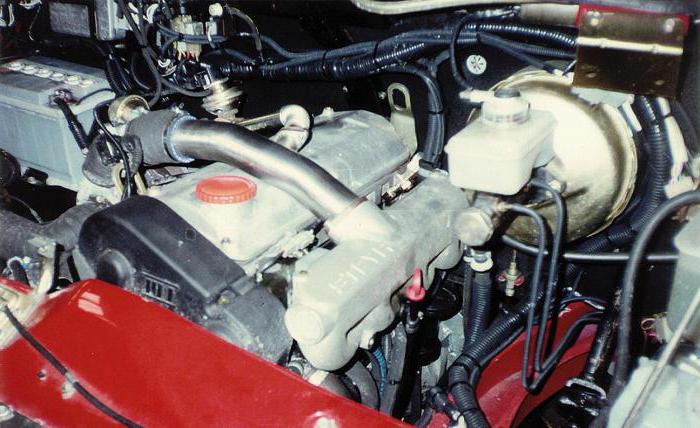

Уже больше десяти лет мы видим на просторах нашей страны автомобили, на которых установлен двигатель ГАЗ-560 «Штайер». Причем это не только грузовые «Газоны» и «Газели», но и легковые «Волги». В чем особенности данного агрегата? Узнаем из нашей статьи.История появления двигателя
В России первые известные двигатели «Штайер» появились в 1998 году. Связано это было с тем, что компания из Австрии совершила продажу лицензии на производство россиянам. Проводимые испытания поступившего двигателя впечатлили многих присутствующих. По некоторым параметрам среди всех дизельных агрегатов «Штайер» стал лучшим.Главными положительными показателями этого двигателя из Австрии были: • менее требовательный к потреблению топлива; • великолепный запуск при низких температурах окружающей среды; • высокие показатели КПД; • прекрасные динамические качества. Первые двигатели собирались рабочими на заводе с использованием других деталей, именно поэтому их качество было на высоте. Запчасти (ГАЗ-560 «Штайер») ввозились непосредственно из-за рубежа. По планам производителя в год должны были выпускаться не менее 250 000 моделей, с учетом того, что такие агрегаты стали бы поставляться на другие предприятия страны.
Что стало с двигателем дальше?
Дальнейшая история развития была не такой приятной на практике, как в теории. Испытуемые образцы не всегда отличались хорошими показателями, и поэтому в скором времени с двигателями «Штайер» начали происходить разнообразные поломки, причиной чему стали многие факторы нашей действительности. Качество топлива в России всегда оставляло желать лучшего, а из-за плохой солярки из строя начал выходить первый качественный российский дизель. Однако подобное явление не стало единственным. Вскоре для изготовления агрегата стали использоваться детали, произведенные в России, что привело к более частым поломкам.
Особенности дизеля ГАЗ 560
Главным отличием двигателя ГАЗ-560 стала моноблочная конструкция, благодаря которой головка блока цилиндров и сам блок являлись неделимым целым. Плюсом конструкции единого блока и ГБЦ были: • Отсутствие между блоком и ГБЦ прокладки, которую при перегреве требовалось бы немедленно менять. • Благодаря отсутствию прокладки в масло не попадет тосол или антифриз, что периодически происходит на автомобилях, где имеется данная деталь. • Блок и головка выливаются совместно, поэтому возможность ослабления крепления ГБЦ отпадает. Главная особенность дизелей семейства М1 заключается в моноблочности их конструкции. Это значит, что у двигателя отсутствуют головка блока и сам блок цилиндров, а вместо этого имеется один чугунный моноблок – решение очень распространенное в моторах начала века. «Возврат к прошлому оправдан, » – считают австрийские конструкторы. При таком подходе автоматически решаются многие проблемы, характерные для традиционных моторов. Отсутствие прокладки между головкой и блоком, газового стыка и разъема в камере сгорания исключило возможность прогара прокладки и необходимость ее замены при перегреве дизеля из-за потери охлаждающей жидкости, которая у М1 не может попасть в масло. Поскольку не нужно крепить головку шпильками, исчезает вероятность их обрыва или недотяга. По сравнению с обычной схемой увеличивается жесткость моноблока и улучшается охлаждение цилиндров. В итоге износ двигателя снижается, он работает тише и меньше вибрирует. Почему такие моторы не выпускались раньше? Просто не было еще сконструировано сложное оборудование для обработки глухих отверстий. Подождите, а как же расточить цилиндр, заменить клапан? Ведь эти операции потребуют практически полной разборки двигателя. В том-то и дело, что, поверите вы или нет, но многолетняя работа над двигателем (а ее вели совместно специалисты фирм Steyr и AWL, всемирно известной австрийской инжиниринговой компании, занимающейся исследованиями, испытаниями и разработкой новых двигателей) позволила избавиться от необходимости подобных работ.Внешний вид двигателя
Ремонт изношенного двигателя М1 производится простой заменой старого моноблока на новый, поставляемый в запчасти. При этом Steyr отправляет заказчику подсобранные и обкатанные на стенде моноблоки, внутри которых поршни, шатуны, коленчатый вал в подшипниках. Точно так же будут ремонтировать и дизели ГАЗ-560. Согласитесь, качество подобного ремонта намного выше того, которое можно получить кустарными «переборками». Еще одна особенность М1 состоит в том, что топливо внутрь камеры сгорания впрыскивают насос-форсунки, работающие от кулачков распредвала и развивающие давление до 1800 бар (примерно 1800 кгс/см2. – ред.). Впрыск осуществляют в две фазы, а «командует» им микропроцессорная система, следящая за токсичностью отработавших газов и стремящаяся к тому, чтобы работа дизеля была максимально экономичной. Насос-форсунка, объединяющая в себе и насос высокого давления, и собственно форсунку, делает ненужными трубопроводы высокого давления, повышая тем самым надежность работы. Сейчас для ГАЗ-560 насос-форсунки поставляет чешская фирма Autopal, а в будущем их должен освоить отечественный производитель. Нельзя не отметить бесшумность этого дизеля. Конструктивно она обеспечивается алюминиевым разъемным кожухом-поддоном картера, состоящим из двух половин, которые эластично(!), с помощью специальных резиновых упоров крепятся к моноблоку. Так же, для снижения шума служит капсула, закрывающая верхнюю часть мотора. Несомненно, освоение сборки таких двигателей – дело очень сложное, требующее особой культуры производства, непривычных навыков и необычного оборудования. А что же мы получим в результате? Предполагается, что ходимость дизелей ГАЗ-560 составит 250 – 300 тысяч километров. Испытания выявили несколько характерных свойств моторов: высокую эластичность, отличную приемистость, низкие расход топлива и токсичность выхлопа, отличную приспособленность к российским климатическим условиям.Расход топлива
Средний расход топлива оборудованной таким двигателем "Волги" - 7-8 литров на 100 километров, а "Газели" - около 12-13 литров. Вибрация и шум, присущие дизелю, обычно заметны на холостом ходу, но уже при скорости 50-55 км/ч не каждый человек, находясь в салоне, сможет определить тип установленного под капотом двигателя.Модификаций двигателя

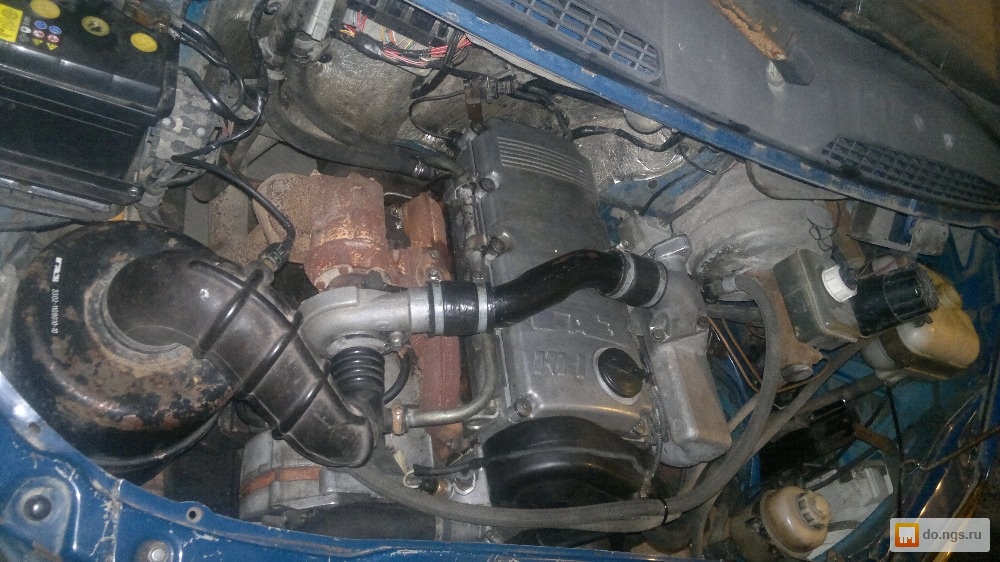

Двигатель ГАЗ-560 Stayer производился в трех комплектациях: 1. Двигатель газ-560 с мощностью 95 л. с. газ-560 2. Агрегат газ-5601 с установленным интеркулером, мощность которого 110 л. с. 3. Двигатель газ-5602 с интеркулером и измененным блоком управления автомобиля, мощность которого 125 л. с. Наиболее распространенной версией для автомобиля «Газель», стал силовой агрегат второго типа. Устанавливаемый на «Газель» ГАЗ-560 «Штайер» развивал мощность до 110 лошадиных сил.Помимо этого, двигатели устанавливались и на автомобили "Волга" и "Соболь".
ГАЗ-560: характеристики
Многих интересует, за что так в народе полюбились двигатели «Штайер» и какие технические данные агрегата. Стоит отметить, что силовая установка представляла собой рядный 4-цилиндровый дизельный агрегат с предустановленным турбонаддувом, водяным охлаждением и системой питания посредством насос-форсунок.
| Характеристики | ГАЗ-5601 | ГАЗ-5602 |
| Применение | "Газель", "Соболь", "Волга", ГАЗ-2308, ГАЗ-23811 | "Газель", "Соболь", "Волга" |
| Наличие интеркулера | Нет | Да |
| Число цилиндров | 4 | 4 |
| Диаметр цилиндра, мм | 85 | 85 |
| Ход поршня, мм | 94 | 94 |
| Рабочий объем, л | 2133 | 2133 |
| Степень сжатия | 20,5 | 20,5 |
| Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) | 70(95) / 4300 | 81(110) / 4300 |
| Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин | 200 при 2300 | 250 при 1800 |
| Минимальный удельный расход топлива, г/кВт | 250 | 210 |
| Тип двигателя | Дизельный, с непосредственным впрыском топлива и турбонаддувом, водяного охлаждения, моноблоковой конструкции, с насос-форсунками в системе питания | |
| Масса, кг | 200 | 200 |
Работа двигателя в российских условиях
Полученная лицензия от компании из Австрии «Штайер» позволила автозаводу из города Горького использовать современные моторы для постановки на автомобили ГАЗ, что неплохо сказалось на политике компании в будущем. Для "Волги", которую также модернизировали установкой агрегата ГАЗ-560, потребление стало идеальным, так как бензиновая версия "ела" порядка 16 л, а дизель - 8 л. Для многих двигателей на дизельном топливе присуща вибрация на малых оборотах или холостом ходу, отчего вся машина трясется. Однако на скорости 50 км/ч любые вибрации пропадают, и далеко не каждый автолюбитель сможет с уверенностью заявить об установленном типе мотора. Расход "Газели" (ГАЗ-560) составлял порядка 13 л на 100 км. Характерными чертами для моделей «Штайер» являлась невозможность прогреть их на холостых оборотах, из-за чего в салоне авто бывало холодно. Но стоило только придать оборотов двигателю, а также при движении от прохлады не оставалось и следа. Он прогревался ничуть не хуже, как если бы на автомобиле использовался бензиновый двигатель. Отличительная особенность австрийского мотора в следующем. При заморозках было достаточным использование лишь зимней солярки и исправного аккумулятора. Такой автомобиль заводился с полоборота. На протяжении всей работы агрегата на его поверхности и топливопроводах не образовывалось наледи и обмерзаний. Обусловлено это тем, что установленные форсунки расположены близко к охлаждающей системе, что позволяло машине быстро прогреваться до положительных температур. Поразительно, но зимой, в самый мороз, бак дизельных «ГАЗелей» на ощупь всегда бывает теплым. А это полностью снимает проблему парафинирования топлива, порой, донимающую водителей дизельных иномарок. В зимнее время лучше всего применять масло с маркировкой 5W40. С его использованием на арктическом топливе данный агрегат мог преодолевать любые морозы и с лёгкостью заводиться даже при тридцатиградусном морозе. Если в регионе эксплуатации наблюдались более сильные заморозки, необходимо монтировать специальные элементы для утепления моторного отсека. В противном случае масло могло выдавливаться наружу через горловину или щуп.Отзывы владельцев про ГАЗ 560
В настоящее время о ГАЗ-560 отзывы автовладельцев самые положительные, несмотря на то что ремонт двигателя был достаточно сложен из-за монолитной конструкции. Для большого количества владельцев отличительной чертой был малый расход топлива по сравнению с другими моделями и хорошая эксплуатация в сложных климатических условиях страны. Порой у автолюбителей возникали проблемы с прогоревшими клапанами. Запчасти для двигателя ГАЗ-560 стоят очень дорого, и порой ремонт в совокупности был равен стоимости нового. Именно поэтому в 2008 году автомобильный завод принял решение прекратить установку дорогого агрегата на автомобили.Устройство двигателя ГАЗ-560 Steyr
Насос-форсунки — имеют механический привод и электронно-механическое управление. Управление подачей топлива осуществляется микропроцессором в зависимости от частоты вращения коленчатого вала, положения газ-педали и сигналов датчиков, установленных на двигателе. Преимущество насос-форсунки заключается в высоком давлении впрыска топлива и, как следствие, в его лучшем распылении, что позволило обеспечить более высокие энергетические показатели при меньшей массе по сравнению с аналогичными двигателями, оборудованными топливными насосами высокого давления. Электронное управление обеспечивает изменение мощностных характеристик двигателя в зависимости от условий движения, а также постоянное диагностирование двигателя. При возникновении нештатной ситуации или неисправности в его системах уменьшается или прекращается подача топлива. Пуск двигателя в зимних условиях обеспечивается свечами накаливания, установленными в каждый цилиндр двигателя. Моноблок — литой, чугунный. И моноблоке располагаются глухие цилиндры двигателя, газовые и воздушные каналы, рубашка охлаждения, каналы системы смазки и каналы, подводящие топливо к насос-форсункам. В моноблок запрессованы чугунные седла, втулки клапанов и медная вставка насос-форсунок. Переднее опорное кольцо моноблока установлено в картер двигателя и состоит из наружного алюминиевого кольца и внутреннего стального. Между собой кольца разделены привулкаиизированной к ним резиной. Переднее опорное кольцо напрессовано на корпус масляного насоса. Масляный насос в сборе с передним опорным кольцом установлен на постели коленчатого вала и центрируется относительно него установочными втулками. При установке на моноблок двигателя переднее опорное кольцо центрируется относительно оси коленчатого вала двумя установочными втулками. Заднее опорное кольцо моноблока установлено в картер двигателя и состоит 113 двух алюминиевых деталей, разделенных при вулканизированной к ним резиной. При установке на картер двигателя кольцо центрируется относительно оси коленчатого вала двумя штифтами. Резиновые элементы переднего и заднего несущих колец служат для уменьшения шума двигателя. В отверстия заднего кольца корпуса масляного насоса установлены сальники коленчатого вала. Поршни изготовлены из специального алюминиевого сплава, с залитой вставкой из нерезистового чугуна под верхнее компрессионное кольцо. На юбку поршня нанесено коллоидно-графитовое покрытие. Для поддержания нормального температурного режима поршни охлаждаются маслом, подаваемым масляной форсункой (струя масла направляется в полость днища поршня). Поршневые кольца. На поршне установлены два компрессионных и одно маслосъёмное кольцо. Палец поршневой — стальной, плавающего типа, перемещение пальца ограничивается стопорными кольцами. Шатун — стальной, кованый. Шатун окончательно обрабатывается в сборе с крышкой, поэтому крышки шатунов невзаимозаменяемы. На крышке и шатуне нанесены метки спаренности. В верхнюю головку шатуна запрессована сталебронзовая втулка, прошитая после запрессовки; в нижнюю головку устанавливаются сталебронзовые вкладыши, фиксируемые усиком. Коленчатый вал двигателя — стальной, кованый. Коренные и шатунные шейки для повышения износостойкости азотированы. Для смазки шатунных подшипников в шейках коленчатого вала выполнены масляные каналы. На переднем конце коленчатого вала установлены шестерня привода масляного насоса, зубчатый шкив привода распределительного вала и гаситель крутильных колебаний, объединенный со шкивом. От осевых перемещений коленчатый вал фиксируется четырьмя сталеалюминиевыми полукольцами, установленными в выточках четвертой коренной опоры и зафиксированными от поворота при помощи радиального выступа на полукольце. Для уменьшения вибраций двигателя коленчатый вал балансируется. Вкладыши подшипников коленчатого вала — трехслойные. Верхние и нижние вкладыши коренных и шатунных подшипников невзаимозаменяемы. Верхние коренные вкладыши выполнены с проточкой и пазом, нижние вкладыши гладкие. Шатунные вкладыши для регулировки надпоршневого зазора имеют эксцентриситет. Гаситель крутильных колебаний коленчатого вала с резиновым элементом, неразборный. Маховик — литой, чугунный, с напрессованным стальным зубчатым венцом.Как должен работать двигатель Steyr 560 2.1d (Газель) - видео
