Подшипники ступицы переднего моста на УАЗ Патриот заменяют при повышенном шуме, при вращении колеса и когда невозможно добиться необходимого зазора в подшипниках. Часть автомобилей UAZ Patriot оснащена антиблокировочной системой тормозов, на ступицах автомобилей с этой системой установлены задающие кольца датчиков частоты вращения колес.
Причинами преждевременного износа подшипника являются:
• недостаточная смазка подшипника;
• слабая затяжка подшипника, при которой возникают удары, разрушающие подшипники;
• тугая затяжка подшипников, при сильной затяжке происходит сильный нагрев подшипников, смазка вытекает.
Для выполнения работы понадобится съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.

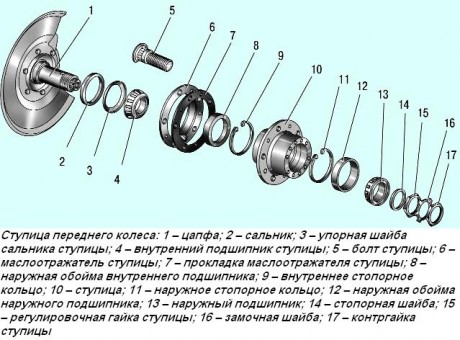

Устройство ступицы переднего моста УАЗ Патриот
Подготавливаем автомобиль для выполнения работы.
Для снятия ступицы колеса потребуется: ключ на 14, специальный трубчатый ключ на 55, ударная отвертка, молоток, плоская отвертка, крестовая отвертка, зубило, монтажная лопатка.
Ступицу переднего колеса можно снять с тормозным диском или без него. Рассмотрим снятие без тормозного диска.
Затормаживаем автомобиль стояночным тормозом, ставим башмаки под задние колеса и подымаем переднюю часть автомобиля со стороны, снимаемой ступицы. Подставляем подставку под передний мост.
Снимаем колесо.
Снимаем тормозной механизм и закрепляем его проволокой или технологическим крючком за пружину, чтобы не повредить тормозной шланг.

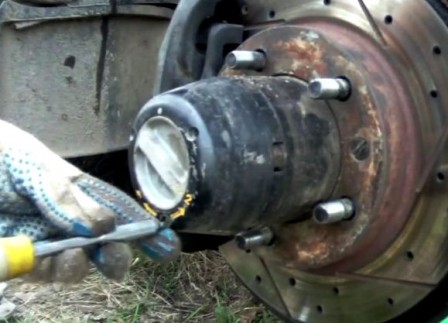

Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса (хаба) и снимаем колпак.

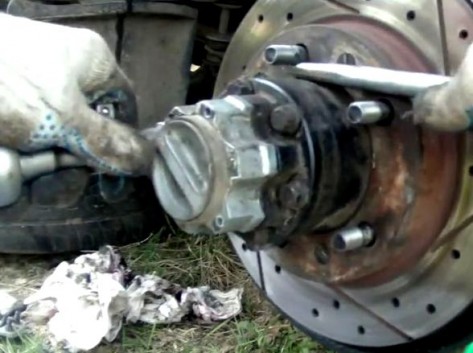

Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту.

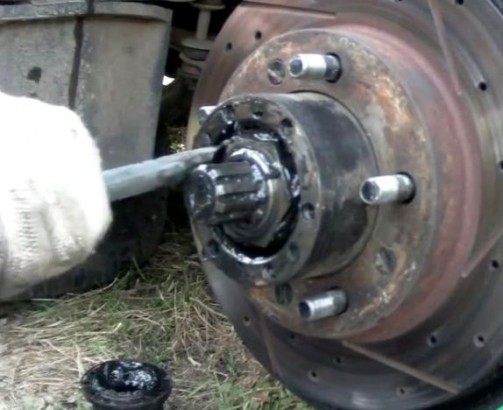

С помощью зубила и молотка отгибаем лепесток замочной шайбы.

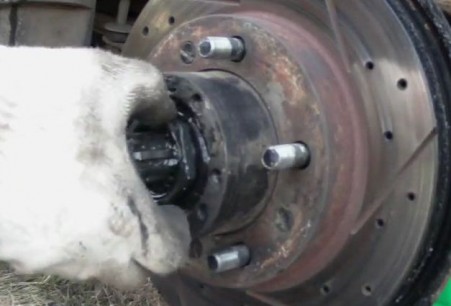

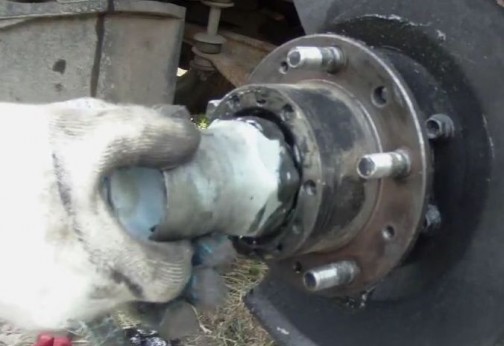

Специальным трубчатым ключом на 55 откручиваем контргайку.
Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.

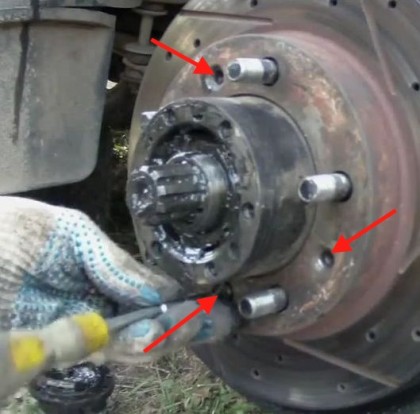

С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск.

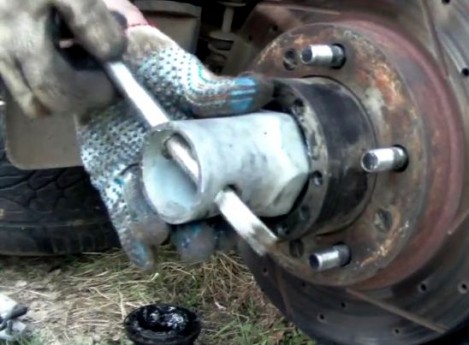

Трубчатым ключом на 55 откручиваем гайку ступицы.

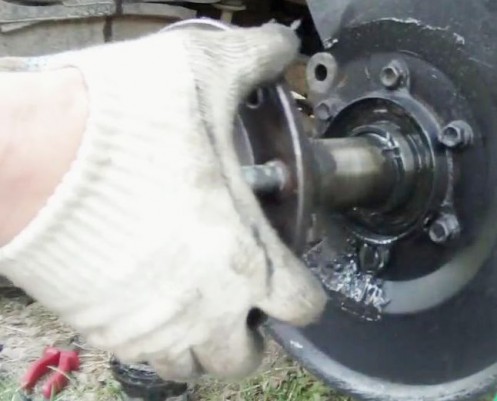

Извлекаем ступицу в сборе с подшипниками. Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.
На автомобилях с АБС на ступицах стоят задающие кольца датчиков частоты вращения колес.
Извлекаем внутреннее кольцо наружного подшипника ступицы.
Переворачиваем ступицу, и поддев отверткой извлекаем сальник из ступицы, стараясь при этом не повредить упорную шайбу.
Извлекаем упорную шайбу манжеты ступицы.

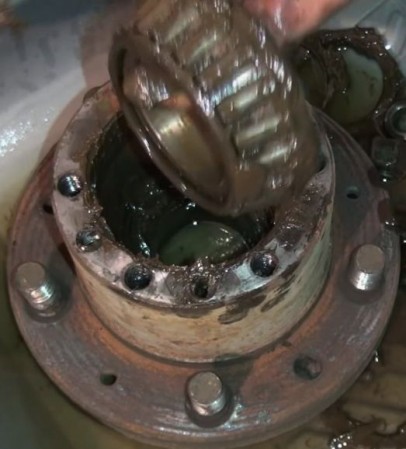

Вынимаем внутреннее кольцо внутреннего подшипника ступицы.
Промываем все детали дизельным топливом или керосином. Осматриваем внутренние и наружные кольца подшипников и ролики подшипников. Дефектные подшипники нужно обязательно заменить. Заменять нужно вместе с наружными кольцами подшипников. Наружный и внутренний подшипники заменяем одновременно.
➤ Подшипник ступицы колеса роликовый конический однорядный – 127509АК
➤ Манжета ступицы колеса – 3741-3103038

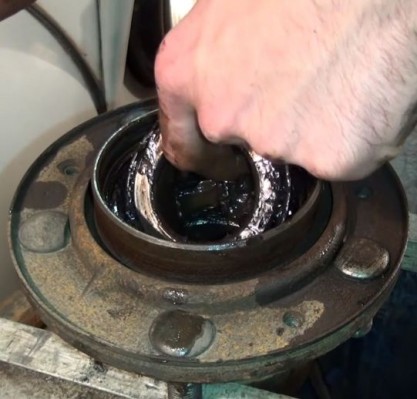

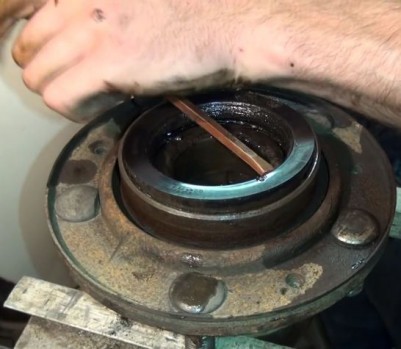

С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессовываем кольцо из ступицы.

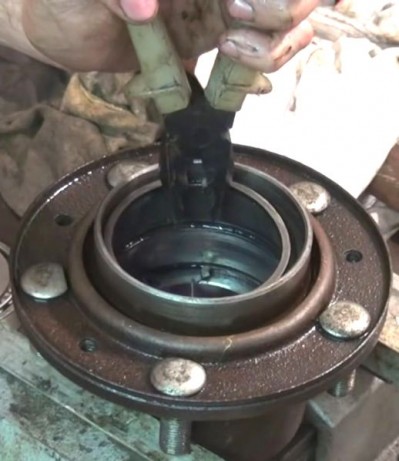

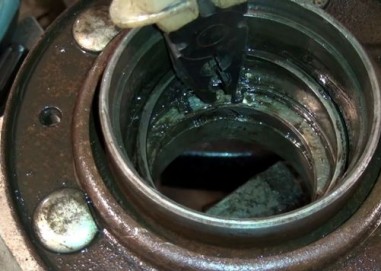

Сжимаем пассатижами усики внутреннего стопорного кольца и снимаем его.

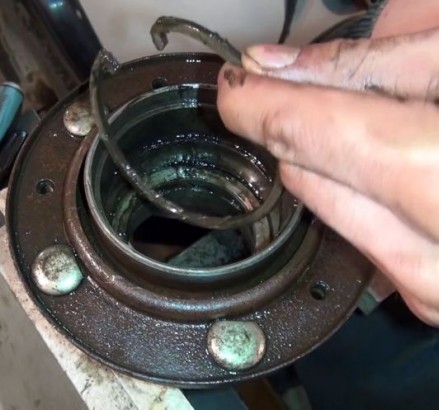

Так же снимаем наружное стопорное кольцо.

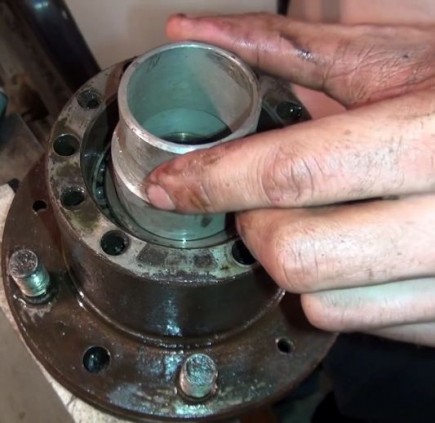

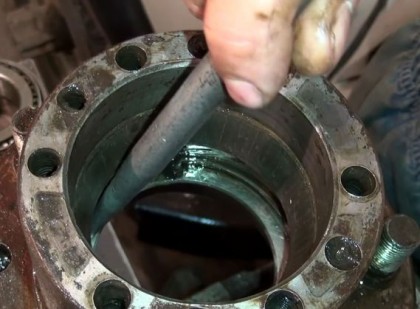

После этого вставляем внутреннее кольцо наружного подшипника (которое подлежит замене), находим подходящую трубку и ударами молотка или с помощью пресса выпрессовываем наружное кольцо наружного подшипника.

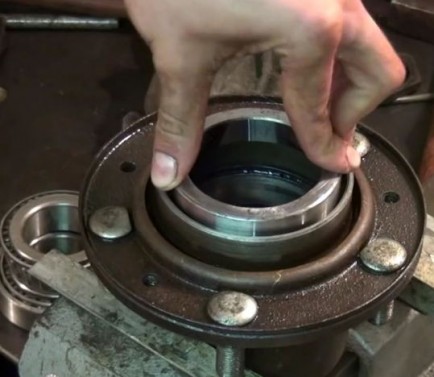

Запрессовываем наружное кольцо наружного подшипника оправкой подходящего размера (запрессовывать нужно без перекосов). Проверяем посадку наружного кольца подшипника, кольцо не должно проворачиваться от усилия руки.
Устанавливаем стопорные кольца.

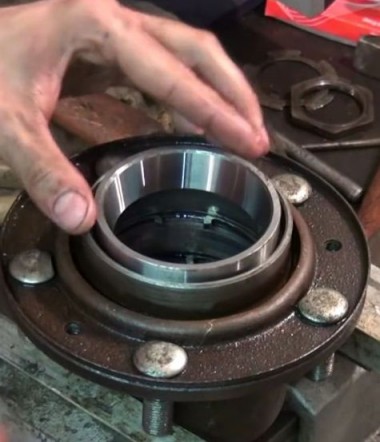

После этого запрессовываем наружное кольцо внутреннего подшипника ступицы. Проверяем его посадку.

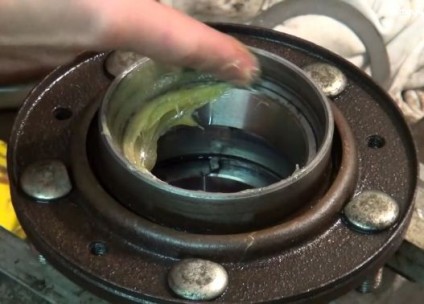

Наносим смазку Литол – 24 или ЦИАТИМ - 201. Слой смазки в ступице между подшипниками должен быть толщиной 10-15 мм. Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в тормозной механизм.

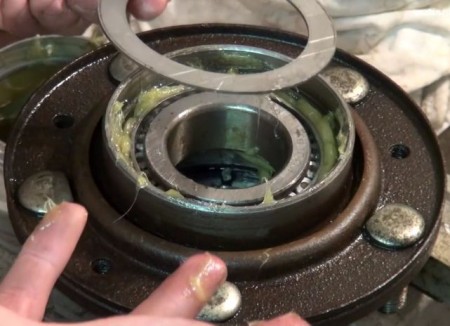

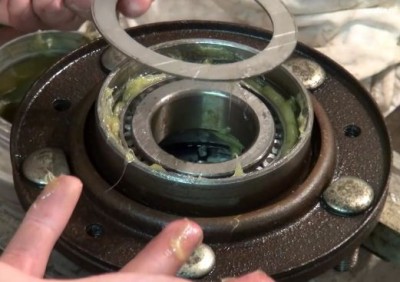

Вставляем внутреннее кольцо внутреннего подшипника, обильно смазав его, и вставляем упорную шайбу манжеты ступицы.
С помощью подходящей оправки запрессовываем манжету ступицы (можно для запрессовки использовать старую манжету или аккуратно по кругу запрессовывать с помощью выколотки).
Устанавливаем ступицу на цапфу и собираем все в обратном порядке. После этого регулируем зазор подшипников (свободный ход колеса).
Особое внимание стоит обратить на степень затяжки подшипников! Нужно чтобы колесо свободно вращалось, но не было никакого люфта. Первая гайка регулирует затяжку, вторая фиксирует позицию. Я делал так: первую гайку сначала протянул сильно, потом отпустил до состояния еле-еле заметного люфта (совсем маленький). Одел шайбу, законтрил, и очень туго затянул вторую гайку. При этом немного затянулась и первая гайка. Поэтому люфт исчез, а колесо не потеряло свободного вращения. Если затяжка будет чрезмерной, подшипник перегреется и умрёт. Будьте внимательны с этой регулировкой!
