Система вентиляции картера – закрытая, действующая за счет разрежения во впускной системе, создаваемого при работе двигателя. Система оборудована клапаном, ограничивающим разрежение в картере двигателе. Система вентиляции с клапаном разрежения поддерживает разрежение в картере двигателя не более 40 мБар.
Внимание! Запрещается эксплуатация двигателя с негерметичной системой вентиляции и открытым маслоналивным патрубком. Это вызовет повышенный унос масла с картерными газами и загрязнение окружающей среды. Для предотвращения разгерметизации системы вентиляции необходимо плотно, до упора закрывать крышку маслоналивного патрубка и до упора устанавливать указатель уровня масла.
Устройство системы вентиляции и движение картерных газов через крышку клапанов показано на рис.1. Патрубок клапана разрежения соединен трубкой вентиляции 2 и угловым шлангом с ресивером 1. Трубка 9 с обратным клапаном обеспечивает приток воздуха из системы впуска в систему вентиляции картера, а также исключает доступ картерных газов в пространство перед дросселем.
Под действием разрежения в ресивере газы, прорвавшиеся при сгорании топлива в картер двигателя и смешенные с масляным туманом, поступают в головку цилиндров и далее в полость маслоотделителя. В процессе движения картерных газов через лабиринт, образованный перегородками маслоотражателя 5 и крышки клапанов 4, капли масла отделяются от газов.
Отделённое масло через калиброванные отверстия 7 и сливные каналы головки и блока цилиндров стекает в картер двигателя. Очищенные от масла картерные газы через открытый клапан разрежения и отверстие 8 по трубке 2 поступают в ресивер и затем в камеру сгорания двигателя.

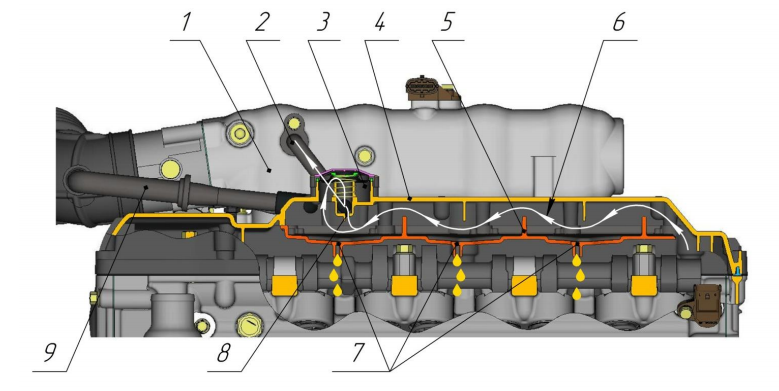

Рис.1. Движение картерных газов ЗМЗ 409 (ZMZ PRO) в крышке клапанов: 1 - ресивер; 2 – трубка вентиляции с уплотнительным кольцом; 3 – клапан разрежения; 4 – крышка клапанов; 5 – маслоотражатель; 6 – траектория движения картерных газов; 7 – отверстия для слива отделённого от картерных газов масла; 8 – отверстие в клапане разрежения; 9 – трубка вентиляции с обратным клапаном.
Возможны три режима работы системы вентиляции картера. Первый режим
соответствует режиму холостого хода (дроссельная заслонка закрыта), второй - режим номинальной мощности (дроссельная заслонка полностью открыта), третий – частичное открытие дроссельной заслонки.
На рис.2 показано движение газов в крышке клапанов на режиме холостого хода. При закрытой дроссельной заслонке в ресивере создаётся высокое разрежение, под действием которого мембрана клапана разрежения 3 перекрывает проходное сечение и газы поступают в ресивер только через отверстие 5 (2 мм). Одновременно с этим открывается клапан 1, обеспечивая снижение разрежения в картере двигателя.

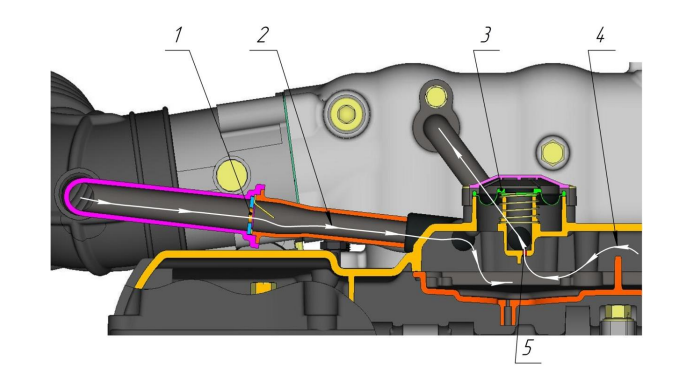

Рис.2. Состояние клапанов и движение потоков газов в системе вентиляции на холостом ходу ЗМЗ 409 (ZMZ PRO): 1 – обратный клапан в открытом состоянии; 2 – траектория движения воздуха из впускной системы в двигатель; 3 – мембрана клапана разрежения в закрытом состоянии; 4 – траектория движения картерных газов; 5 – отверстие в клапане разрежения.
На рис.3 показано движение газов в крышке клапанов на режиме номинальной мощности. На этом режиме разрежение в ресивере минимальное и мембрана под действием пружины открывает проходное сечение. Газы в ресивер будут поступать через основное сечение клапана разрежения, а также через отверстие 5. Под действием более высокого разрежения перед дросселем клапан 1 закроется, чтобы предотвратить доступ картерных газов к дроссельной заслонке.
Это особенно необходимо при эксплуатации в зимний период. Перепад температур при определённом давлении картерных газов способствует выделению значительного количества конденсата паров воды. Наличие обратного клапана исключает осаждение капель конденсата на дроссельной заслонке, которое может привести к её обледенению и заклиниванию в открытом положении.
Рис.3. Состояние клапанов и движение потоков газов в системе вентиляции на режиме номинальной мощности ЗМЗ 409 (ZMZ PRO): 1 – обратный клапан в закрытом состоянии; 3 – мембрана клапана разрежения в открытом состоянии; 4 – траектория движения картерных газов; 5 – отверстие в клапане разрежения.
На режимах частичного открытия дроссельной заслонки положения мембраны клапана разрежения и обратного клапана в трубке вентиляции будут промежуточными между полностью открытым и закрытым состоянием.
Внимание! При эксплуатации автомобиля в зимний период существует вероятность обмерзания трубки вентиляции соединения клапана разрежения с ресивером в месте выхода ее в ресивер. С целью предотвращения обмерзания и возможного возникновения вследствие этого разгерметизации системы вентиляции с выбросом моторного масла, необходимо:
• при температуре окружающего воздуха –15 С и ниже применять утеплительный чехол облицовки радиатора;
• при температуре окружающего воздуха –30 С и ниже на автомобилях УАЗ-Профи отсоединить воздухозаборный (гофрированный) шланг от воздухозаборного патрубка и повернуть его в направлении поперек автомобиля в сторону подкапотного пространства. Это позволит обеспечить забор более теплого воздуха из подкапотного пространства автомобиля.
Клапан разрежения – служит для ограничения разрежения в картере двигателя и скорости движения картерных газов в лабиринте маслоотделителя в зависимости от режима работы двигателя. Клапан разрежения находится в крышке клапанов.

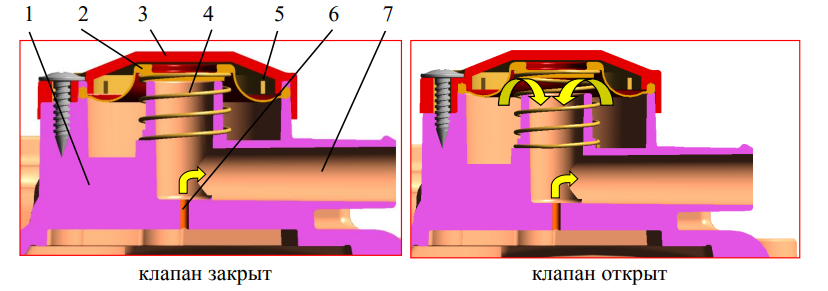

Рис.4. Клапан разрежения ЗМЗ 409 (ZMZ PRO): 1 – крышка клапанов; 2 – диафрагма; 3 – крышка клапана разрежения; 4 – пружина; 5 – отверстия сообщения с атмосферой; 6 – калиброванное отверстие; 7 - патрубок отвода картерных газов в ресивер.
Клапан состоит из диафрагмы 2 (рис.4), пружины 4 и крышки 3. На диафрагму клапана сверху через отверстия 5 крышки действует атмосферное давление, а снизу – усилие пружины и разрежение, возникающее в ресивере системы впуска.
В зависимости от разрежения в ресивере диафрагма и пружина взаимодействуют друг на друга, и тем самым увеличивается или уменьшается проходное сечение, связывающее маслоотделитель в крышке клапанов с системой впуска.
