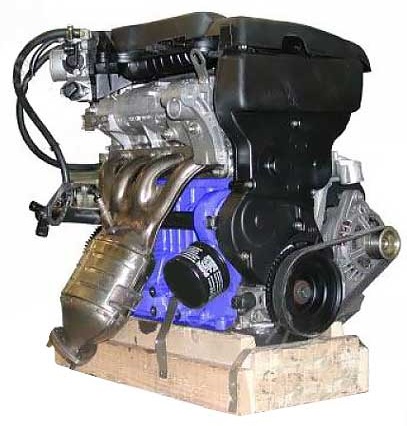

Двигатель ВАЗ 11194 1.4 16кл
- Содержание:
- Технические характеристики ВАЗ 11194 1.4 16V
- Лада Калина 1.4 ВАЗ 11184 - видео
- Неисправности и ремонт двигателя 11194
- Тюнинг двигателя 11194 1,4 16V
- КАЛИНА 1.4 - переделка в 1.5 - видео
- Компрессор на Калину 1.4 16 клапанов
- Двигатель Калина турбо 1.4
- Особенности двигателя ВАЗ 11194 1.4
- Двигатель ВАЗ 11194 1.4 характеристики, обзор - видео
Очень правильная задумка инженеров ВАЗа создать мощный и экономичный двигатель для автомобилей семейства Kalina, была обречена на провал с момента разработки, что подтвердил очень короткий жизненный цикл этого мотора на конвейере. А качество сборки просто ускорило этот процесс. Завод просто оказался не готов выпускать, требовательные к качеству сборки, двигатели.Появился двигатель ВАЗ 11194 через 3 года после схода с конвейера первого хетчбэка Lada Kalina. Был экспериментальной экономичной версией привода для соблюдения экостандарта Евро3/4. Просуществовал мотор недолго, поскольку крутящий момент оказался недостаточным, а производитель АвтоВАЗ, начиная с версии Калина-2, решил полностью отказаться от ДВС объемом 1,4 л. Нижняя планка теперь начинается с объема движка 1,6 л.
Технические характеристики ВАЗ 11194 1.4 16V
| Изготовитель | АвтоВАЗ |
| Марка ДВС | 11194 |
| Годы производства | 2007 – 2010 |
| Объем | 1390 см3 (1,4 л) |
| Мощность | 65,5 кВт (89 л. с.) |
| Момент крутящий | 183 Нм (на 3400 об/мин) |
| Вес | 112 кг |
| Степень сжатия | 10,8 |
| Питание | инжектор |
| Тип мотора | рядный |
| Впрыск | электронный многоточечный |
| Зажигание | каждая свеча от собственной катушки |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | пластиковый с ребрами жесткости |
| Выпускной коллектор | катколлектор |
| Распредвал | 2 шт., чугун, схема DOHC |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 76,5 мм |
| Поршни | облегченные, Federal Mogul |
| Коленвал | от 11183 |
| Ход поршня | 75,6 мм |
| Горючее | АИ-95 |
| Нормативы экологии | Евро-4 |
| Расход топлива | трасса – 5,5 л/100 км смешанный цикл 7 л/100 км город – 8,5 л/100 км |
| Расход масла | 0,1 л/1000 км |
| Моторное масло для 11194 | 5W-30 и 10W-40 |
| Объем масла моторного | 3,5 л |
| Температура рабочая | 83 – 103° |
| Ресурс мотора | заявленный 300000 км реальный 500000 км |
| Регулировка клапанов | гидрокомпенсаторы |
| Система охлаждения | принудительная, антифриз/тосол |
| Количество ОЖ | 6,8 л |
| Помпа | Luzar, ресурс 125 000 км или 2 года |
| Свечи на 11194 | BCP6ES, АУ17ДВРМ |
| Зазор между электродами свечи | 1,1 мм |
| Ремень ГРМ | Gates, 137 зуба, шаг 8 мм, ширина ремня 22 мм |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Hengst, Knecht, WIX, Fram |
| Масляный фильтр | с обратным клапаном |
| Маховик | от 2111 |
| Маслосъемные колпачки | впускные светлые выпускные темные |
| Компрессия | от 12 бар |
| Обороты ХХ | 800 – 850 мин-1 |
| Усилие затягивания резьбовых соединений | свеча – 18 Нм маховик – 88 Нм болт сцепления – 19 Нм крышка подшипника – 59 Нм (коренной) и 25 + 90° (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм и 90° |
Масло для калины 1.4:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе калина 1.4 11194: 3.5 л.
При замене лить 3-3.2 л.
Ресурс:
1. По данным завода – 200 тыс. км
2. На практике – 200 тыс. км
Тюнинг:
Потенциал – нет данных
Без потери ресурса – до 100 л.с.
Лада Калина 1.4 ВАЗ 11184 - видео

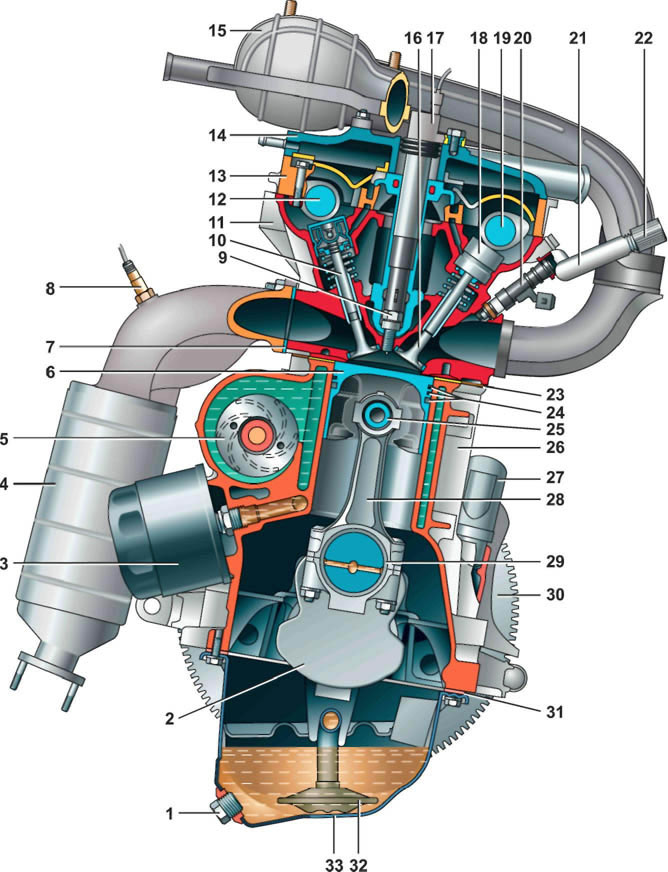

Поперечный разрез двигателя 11194: 1 — пробка сливного отверстия поддона картера; 2 — коленчатый вал; 3 — масляный фильтр; 4 — каталитический коллектор; 5 — насос охлаждающей жидкости; 6 — поршень; 7 — прокладка каталитического коллектора; 8 — датчик концентрации кислорода; 9 — свеча зажигания; 10 — клапан выпускной; 11 — головка блока цилиндров; 12 — распределительный вал выпускных клапанов; 13 — корпус подшипников распределительных валов; 14 — крышка головки блока цилиндров; 15 — впускной модуль; 16 — впускной клапан; 17 — катушка зажигания; 18 — гидротолкатель; 19 — распределительный вал впускных клапанов; 20 — форсунка; 22 — диагностический штуцер топливной рампы; 21 — топливная рампа; 23 — прокладка головки блока цилиндров; 24 — поршневые кольца; 25 поршневой палец; 26 — блок цилиндров; 27 штуцер системы вентиляции картера; 28 — шатун; 29 — шатунные вкладыши; 30 — маховик; 31 — прокладка поддона картера; 32 — маслозаборник; 33 — поддон картера двигателя.
Неисправности и ремонт двигателя 11194

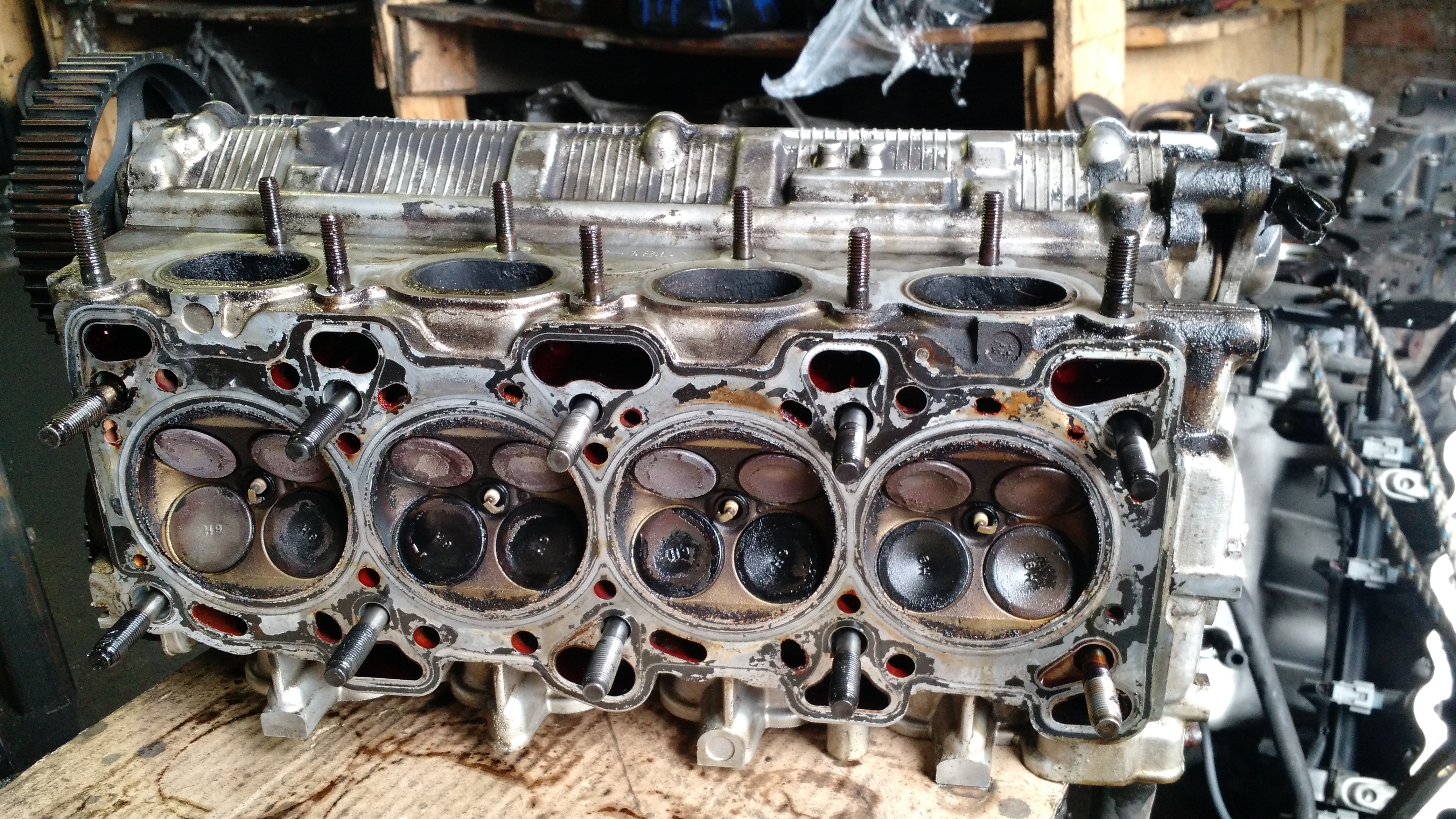

Лада калина двигатель 1.4 16 клапанов 11194 это упрощенная версия приора мотора и эволюция всем известного доработанного, переработанного мотора 21083. Отличается от приоро мотора объемом, мощностными показателями и крутящим моментом в худшую сторону. Сам движок ижекторный рядный 4 цилиндровый с верхним расположением распределительных валов, ГРМ имеет ременный привод. Ресурс мотора 11194, по данным завода изготовителя увеличилась, относительно предыдущих разработок Автоваза, на 50 тыс и составляет теперь 200 тыс. км, на практике около того и есть. По технической части двигатель 194 от 126 (Приора) отличается поршнями меньшего диаметра (было 82 мм стало 76,5 мм), за счет этого уменьшился объем с 1,6 л. до 1,4 л. и чуть меньшей камерой сгорания, в связи с этими преобразованиями момент на низах пропал, мотор едет только с 2000 об/мин и для нормального передвижения его нужно постоянно крутить, соответственно задуманная идея экономичного мотора не сработала. Кроме того, двигатель ВАЗ 11194 гнет клапана, ролики разваливаются, помпу клинит ремень ГРМ слетает, получаем дорогостоящий ремонт. Дабы избежать проблем, через каждые 60 тыс. км надо менять ремень ГРМ с роликом и помпу. Кроме того этот моторчик может стучать и издавать различные звуки, греться или не греться, обороты могут плавать, глохнуть и т.д. На данный момент двигатель 11194 снят с производства и выпускается только для вторички, на новых автомобилях его нет. Модификация 11194 стала единственным силовым приводом для переднеприводных авто с диаметром цилиндров 76,5 мм, поэтому для нее был создан индивидуальный блок цилиндров. Шатунно-поршневые комплекты АвтоВАЗ закупает у американской компании Federal Mogul. По умолчанию поверхности пар трения обработаны хонингованием, поэтому имеющиеся в магазинах поршни и шатуны отечественных производителей без подобной обработки не могут иметь такого же высокого ресурса изначально. Достоинствами ДВС 11194 являются: • экономичный расход ГСМ; • головка блока цилиндров имеет уменьшенные объемы камер сгорания; • между цилиндрами изготовлены протоки рубашек охлаждения цилиндров. Однако уменьшение диаметра ожидаемо вызывает следующие недочеты: • крутящий момент снизился; • на средних и низких оборотах наблюдается потеря мощности около 10 л. с.; • пользователю приходится раскручивать мотор; • при обрыве ГРМ ремня поршень гнет клапана.
Дальнейшего развития модификация мотора 11194 не получила, на этом эксперименты производителя АвтоВАЗ с объемами меньше 1,6 л закончились. Уже во втором поколении Лада Калина этого ДВС в комплектации не было.
Тюнинг двигателя 11194 1,4 16V
Городской тюнинг калина мотора 1.4 11194 калина двигатель не самый удачный выбор для тюнинга, расточить 11194 до 79 мм или 82 мм чревато появлением раковин, а дорабатывать малообъемный мотор неэффективно. Ставить спортивные верховые распредвалы с ресивером значит просадить и так несуществующие низы. Рациональней всего будет начать тюнинг с замены блока на приоровский и строить по уже проверенным вариантам. Но что делать если хочется немножко улучшить производительность без глобальных перемен… установим на нашу калину паук 4-2-1 выхлоп прямоточный на 51 трубе или паук 4-1 (замена катализатора), простенькие распредвалы Нуждин 8.7 (более широкий вал на вялом моторе ехать толком не будет), дроссельную заслонку 54 или 56 мм, ресивер и все это грамотно настраиваем, данный набор обеспечит нам до 110 л.с. на верхах, внизу мотор будет похуже стандартного, что в городе не очень удобно. Эту проблему решают подбором главной пары и выбором подходящего ряда КПП. Чтобы получить еще большую отдачу и заодно подтянуть низы, нужно растачивать каналы ГБЦ, ставить большие клапана и т.д., но такие процедуры лишняя трата времени на изначально неедущий мотор. В целом, несмотря на 16 клапанов, для тюнинга мотор 11194 непригоден.КАЛИНА 1.4 - переделка в 1.5 - видео
Компрессор на Калину 1.4 16 клапанов

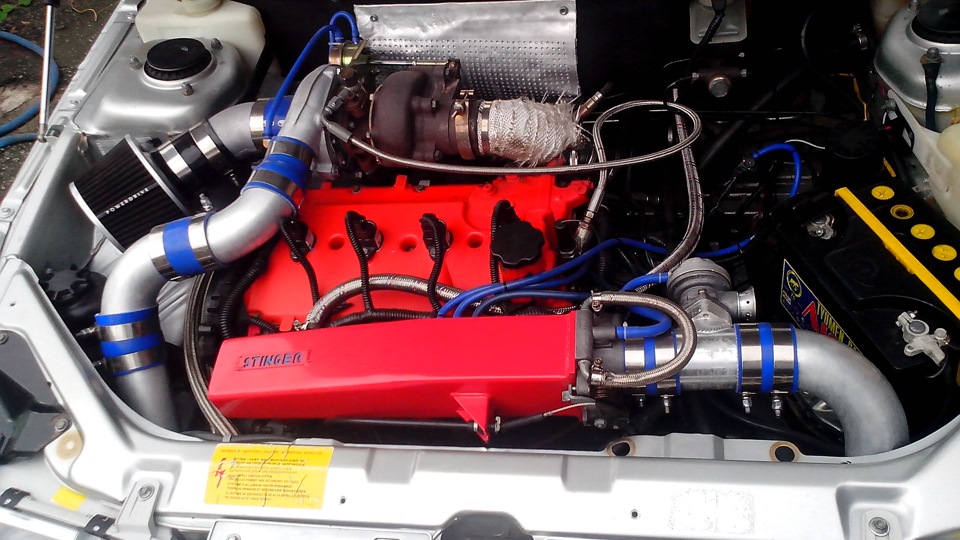

В отличие от остальных вазовских моторов, калиновский 194 двигатель имеет высокую степень сжатия и безболезненно установить на стандартный мотор питерский компрессор не получится. Нужно снизить степень сжатия путем установки тюнинговой поршневой, при таких вложениях отдача не оправдает ожидания.Двигатель Калина турбо 1.4
По аналогии с компрессором, меняем поршневую на кованую со снижением СЖ до 9, валы Нуждин 8.7 или 8.85, ставим небольшую турбину вроде Garrett 17, турбо коллектор, насос вальбро на 450 литров/час, форсунки БОШ 431 с производительностью 360сс , переходим на ДАД с ДТВ, блоу офф, выхлоп на 51 трубе, интеркуллер и расходники. Примерно 150+ л.с. получим, но тоже самое на приора блоке даст больший прирост. Делать или нет решать вам.
Особенности двигателя ВАЗ 11194 1.4
Двигатель ВАЗ 11194 может применяться для установки на автомобили ВАЗ 11174, ВАЗ 11184, ВАЗ 11194. Блок цилиндров 11194 -1002011 выполнен с диаметром цилиндров – 76,5 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Как у всех вазовских двигателей, с поперечным размещением в моторном отсеке, размер между центрами цилиндров соответствует 89 мм. Для обработки стенок цилиндра использовалась новая технология фирмы Federal Mogul. Специальное хонингование позволило получить более качественные поверхности цилиндра. Для обеспечения повышенных требований к точности изготовления были определены всего три класса точности для диаметра цилиндра (А, В, С - через 0,01мм). Уменьшение диаметра цилиндров повысило жесткость блока и улучшило его охлаждение. На блоке 11194 , как и на блоках моделей 11193 и 21126, в опорах коренных подшипников установлены масляные форсунки для охлаждения поршней. Блок окрашивается в синий цвет. Маркировка класса цилиндра осуществляется на нижней поверхности блока. На двигатель ВАЗ 11194 устанавливается коленчатый вал 11183. Посадочные размеры вала совпадают с размерами вала ВАЗ 2112. По отношению к валу 2112 увеличен радиус кривошипа, который составляет 37,8мм., в результате ход поршня составил – 75, 6мм. Вал маркируется на щеке противовеса - указана модель «11183». Шкив зубчатый коленчатого вала используется от модели ВАЗ 21126. Для привода вспомогательных механизмов на вал устанавливается демпфер модели ВАЗ 2112. Облегченная шатунно-поршневая группа разрабатывалась с участием фирмы Federal Mogul. В дальнейшем проводилась ее адаптация для двигателей ВАЗ 21126 (диаметр 82мм.) и ВАЗ 11194(диаметр 76,5мм). Поршень ВАЗ 11194 имеет номинальный диаметр 76,5мм., и рассчитан на использование «тонких» поршневых колец производства фирмы Federal Mogul. Значительно уменьшилась высота поршня. Форма лунок на днище поршня соответствует лункам поршня 21126. Отверстие под палец смещено от оси поршня на 0,5мм. Конструкция поршня предусматривает осевую фиксацию шатуна. Данная схема сопряжения шатуна и поршня принципиально отличается от того, что использовалось на других двигателях, где осевое смещение шатуна ограничивается боковыми поверхностями нижней головки шатуна и поверхностями коленчатого вала. Диаметр отверстия под поршневой палец – 18мм. По отклонению диаметра поршня определены три класса точности, аналогичные классам цилиндров. Маркировка класса осуществляется на днище поршня. Поршневой палец имеет размеры: наружный диаметр – 18мм., длина -48мм. Шатун ВАЗ 11194 отличается от шатуна 2110 и изготавливается с использованием новой технологии. Вес шатуна снизился, а длина шатуна увеличилась и составляет 133,5мм. Нижняя крышка шатуна изготавливается из единой заготовки путем излома нижней части головки шатуна. В результате поверхность сопряжения крышки и шатуна получается рельефной и уникальной для каждого шатуна. Такая технология позволяет исключить любые смещения крышки шатуна и добиться высокой точности для отверстия под шатунную шейку. Для крепления крышки шатуна применяются болты новой конструкции. При каждой разборке шатуна требуется замена болтов на новые. Для тонкого шатуна потребовался новый шатунный вкладыш фирмы Federal Mogul шириной – 17,2мм. В целом вес комплекта «поршень-палец-шатун» разработчикам удалось уменьшить на 32% по отношению к комплекту 2110. Поршневые кольца диаметром 76,5мм с размерами по высоте:1,2мм – верхнее компрессионное, 1,5мм - нижнее компрессионное, 2мм – маслосъемное. Кольца производства фирмы Federal Mogul. Головка блока цилиндров ВАЗ 11194 является доработанным вариантом шестнадцатиклапанной головки 21126. Изменилась только камера сгорания – он стала меньше. Распределительные валы, клапана, пружины и гидротолкатели установлены от двигателя ВАЗ 2112.Для отличия, на распределительных валах, между вторым и третьим кулачком имеется цифровая маркировка: Последние цифры этой маркировки для впускного вала - «15», для выпускного – «14».
Привод ГРМ на двигателе ВАЗ 11194 выполнен аналогично мотору ВАЗ 21126. В механизме применяются зубчатые шкивы, зубчатый ремень, автоматический натяжитель с опорным роликом. Оригинальными деталями являются приводные шкивы распределительных валов. Шкивы маркируются специальными метками в форме кружков. На впускном шкиве нанесены два кружка. На выпускном шкиве присутствует четыре кружка. Для привода шкивов применяется зубчатый ремень фирмы Gates 76137 х 22 мм. Ремень шириной 22мм имеет 137 зубьев полукруглой формы. Производитель определяет ресурс этого зубчатого ремня в 200 тыс. км.
Шкивы распределительных валов, коленчатого вала и водяного насоса имеют профиль зубьев, рассчитанный под ремень с полукруглым зубом.
На двигатель ВАЗ 11194 устанавливается оригинальная прокладка головки цилиндров фирмы Federal Mogul. Прокладка металлическая, двухслойная, толщиной 0,45мм с отверстиями под диаметр цилиндров 76,5мм.
Для снижения содержания вредных веществ в выхлопных газах, применяется катколлектор. Катколлектор - это приемная труба глушителя объединена с каталитическим нейтрализатором. Для выполнения требований норм токсичности Евро 3, устанавливается модификация катколлектора 11194-1203008-10(11). Для выполнения норм Евро-4 применяется катколлектор модели 11194-1203008-00(01).
На двигателе установлен генератор 1119-3701010 (85 А).
Для привода генератора используется поликлиновый ремень1118-1041020 – 6К–882(882мм.). Такой ремень используется на ДВС ВАЗ 21114.
Система зажигания выполнена аналогично системе установленной на двигателях ВАЗ 21124, ВАЗ 21126, где применяются индивидуальные катушки зажигания для каждой свечи.
Топливные системы ВАЗ 11194 и ВАЗ 21126 одинаковы. На двигатели устанавливается топливная рампа 1119-1144010. Возможна установка форсунок «BOSCH» 0280 158 022 или «SIEMENS» VAZ20734 (тонкие, голубые, на 4-е сопла). Электронная система управления двигателем осуществляет фазированную подачу топлива в цилиндры.
Двигатель комплектуется с контроллерами М 7.9.7 или ЯНВАРЬ 7.2. под нормы токсичности Евро-3 и Евро-4.
Двигатель ВАЗ 11194 1.4 характеристики, обзор - видео
