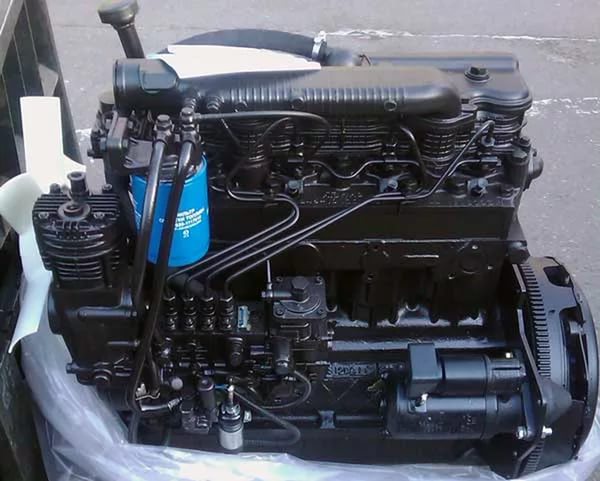

Отрегулировать зазоры клапанов своими руками трактора МТЗ-80 и МТЗ-82, на которых установлен двигатель Д-240 и его модификации Д-243, Д-245, Д-245Л, Д-245.2 и Д-245.4 не составит особого труда. Следую пошаговой инструкции представленной в данной статье вы легко выставите зазоры.
Проверку и регулировку зазоров следует проводит каждые 480 часов эксплуатации двигателя. Разумеется, каждое снятие (разборка) цилиндров впоследствии предполагает такие же действия. Само собой, что стук клапанов здесь тоже не исключение. Зазор клапанов МТЗ-80 и 82 на холодном двигателе должен составлять не более 0,25 мм.
Пошаговая инструкция

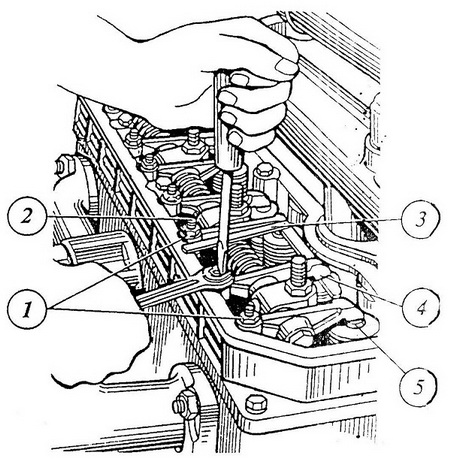

Проверка и регулировка зазоров дизеля Д-240: 1 - контргайка, 2 - регулировачный винт, 3 - щуп, 4 - боек коромысла, 5 - стержень клапанов.
1. Очистить от грязи и пыли колпак и крышку головки цилиндров так, чтобы на наружной поверхности не было маслянистых отложений.
2. Снять колпак крышки и обмыть его в керосине.

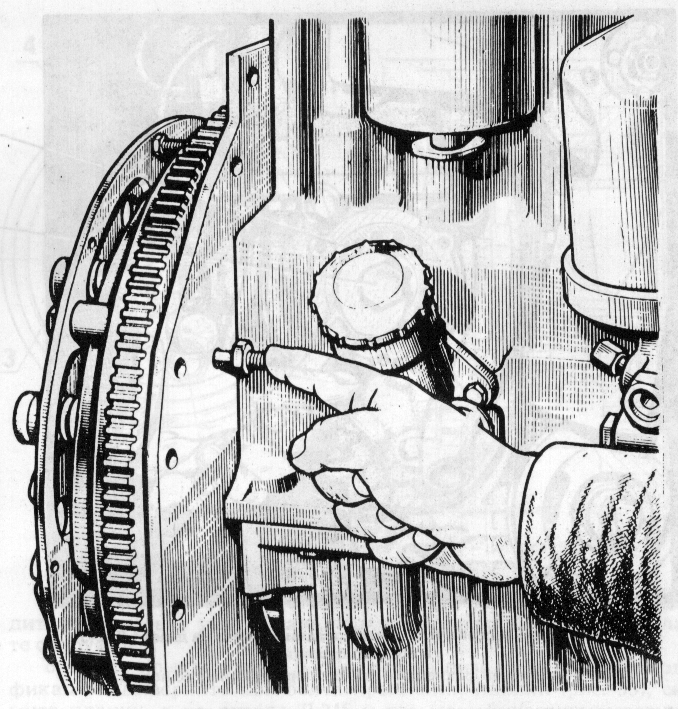

3. Вывинтить установочный болт и вставить его противоположным концом в отверстие в картере маховика.
4. Проверить крепления стоек валиков коромысел и при необходимости подтянуть их.
5. Установить приспособление КИ-9918* (устройство для определения зазоров в клапанах) на тарелку пружины впускного клапана, отпустив отжимной кулачок подвижной каретки. Подвижная каретка приспособления под действием пружины должна упираться в боек коромысла.
6. Нажать на коромысло до упора бойка в торец стержня каретки и установить стрелку индикатора на нуль.
7. Если зазор не соответствует допустимым пределам, отрегулировать по показаниям индикатора приспособления клапанный механизм, ввинчивая или вывинчивая регулировочный винт, предварительно отвинтив его контргайку.
8. Проворачивая коленчатый вал на 1/2 оборота, проверьте и при необходимости отрегулируйте зазоры соответственно в третьем, четвёртом и втором цилиндрах.
9. Ввинтить фиксатор в отверстие корпуса маховика. Установите на двигатель снятые составные части.
* При отсутствии приспособления КИ-9918 выполняют после четвертого пункта выполняют следующие действия:
1. Установить поршень первого цилиндра в положение, соответствующее концу такта сжатия (оба клапана закрыты).
2. Отпустить контргайку регулировочного винта на коромысле клапана и, ввертывая винт, установить при помощи щупа требуемый зазор между бойком коромысла и торцом клапана.
3. Надежно затянуть контргайку и снова проверить щупом зазор, проворачивая штангу толкателя вокруг ее оси.
4. По окончании регулировки клапанов первого цилиндра повернуть коленчатый вал в направлении часовой стрелки на половину оборота (180 гр.) и приступить к установке зазора в клапанах третьего цилиндра. Зазоры регулируются в последовательности, соответствующей порядку работы цилиндров дизеля (1-3-4-2).
Регулировка зазоров клапанов Д-240

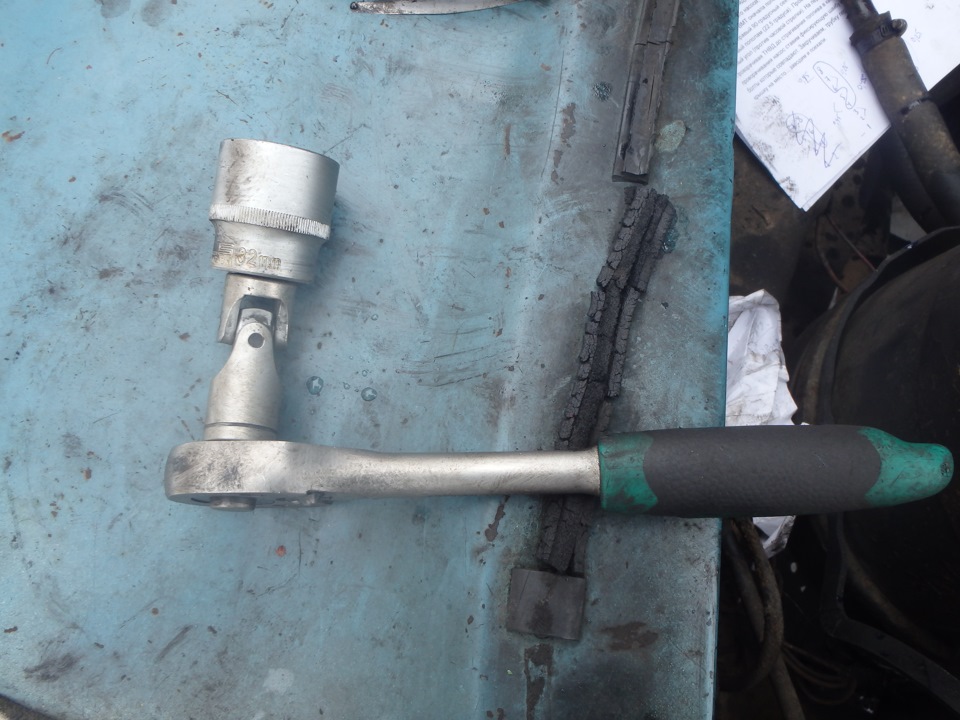

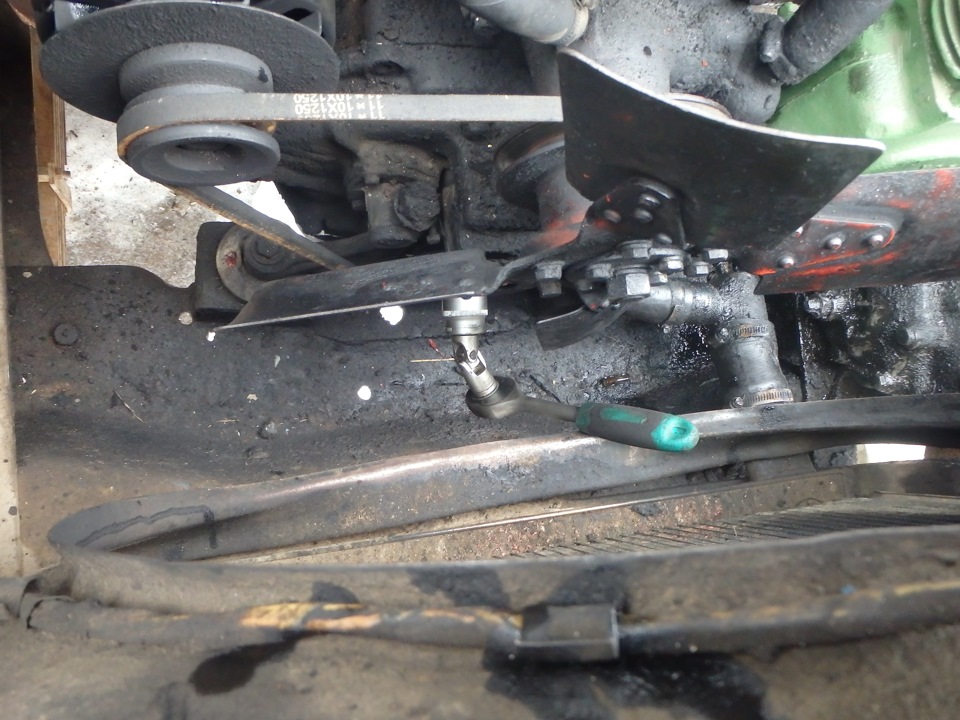

Ключом на 32 кручу гайку коленовала по часовой стрелке.
Нужно поймать момент, когда первый клапан заканчивает подниматься, а второй начинает опускаться. Этот момент ловится очень просто. Если промазал можно назад открутить немного. Попал? Поздравляю! Первый цилиндр в верхней мёртвой точке.
Проверить просто. Можно отвёрткой понажимать на тарелки клапанов (1и2). Миллиметров через 10 клапана упрутся в поршень.
В этом положении настраиваю клапана 4,6,7,8.
• 4 и 8 зазор 0,3мм. (выпуск)
• 6 и 7 зазор 0.25 мм. (впуск)
Далее один оборот коленвала по часовой стрелке. (я сделал маркером риску на блоке и шкиве). Крутится туго. Тот же момент ловлю для 4 цилиндра. 7и8 клапан.
Настраиваю 1,2,3,5 клапана.
• 1 и 5 зазор 0,3мм. (выпуск)
• 2 и 3 зазор 0.25мм. (впуск)
Регулировка клапанов МТЗ-80, 82 двигатель д-240, 243 - видео
