Схема и устройство КПП МТЗ 80

Содержание:

Трактор МТЗ 80 является технологически сложной сельскохозяйственной машиной, которая состоит из целого ряда различных систем и агрегатов. При этом одним из наиболее важных элементов, который обеспечивает функциональность машины, является коробка передач. Данный узел отвечает за работу техники в разных режимах, исходя из сложности условий работы. Еще одной важной задачей коробки передач на МТЗ 80 является экономия топлива при энергозатратных работах, а также для работы заднего хода и бокового вала отбора мощностей. К тому же различные передачи МТЗ 80 существенно снимают нагрузку с двигателя и других узлов, продлевая общий срок эксплуатации трактора.

Коробка передач МТЗ-80 имеет 9 ступеней привода в переднюю сторону и 2 ступени в заднюю сторону. Это значит, что КПП МТЗ 80 может переключать 18 скоростей при движении вперед и 4 скорости заднего хода. Понижающий редуктор помогает удваивать количество передач. Вы можете поставить ходоуминьшитель к своей КПП, если вам нужно двигаться на скорости ниже, чем позволяет стандартная КПП.

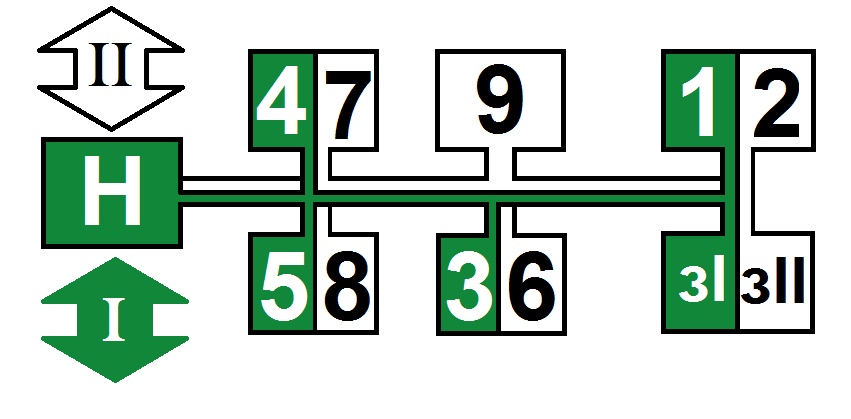

Схема переключения скоростей МТЗ-80/82

Для начала нужно внимательно изучить схему переключения передач, у тракторов МТЗ-80 и МТЗ-82 она совершенно идентична, и мы ей привели пару абзацами ниже, также при нажатии на неё она увеличиться.

Главный принцип данных тракторов основан на понижающим редукторе. Это дает возможность удвоить все передачи, которые предусмотрены конструкцией, а таких всего 9 передних и две задних.

Это делается с помощью педали сцепления выжатой до упора. И только после этого можно использовать рычаги коробки управления.

И так, правильное переключение передач осуществляется по следующей инструкции:
• Двигатель должен быть в рабочем состоянии на холостых оборотах;
• Выжимаем до упора педаль сцепления;
• Включаем необходимую передачу (предварительно ознакомившись со схемой ниже);
• Плавно нажимая на газ отпускаем педаль сцепления.

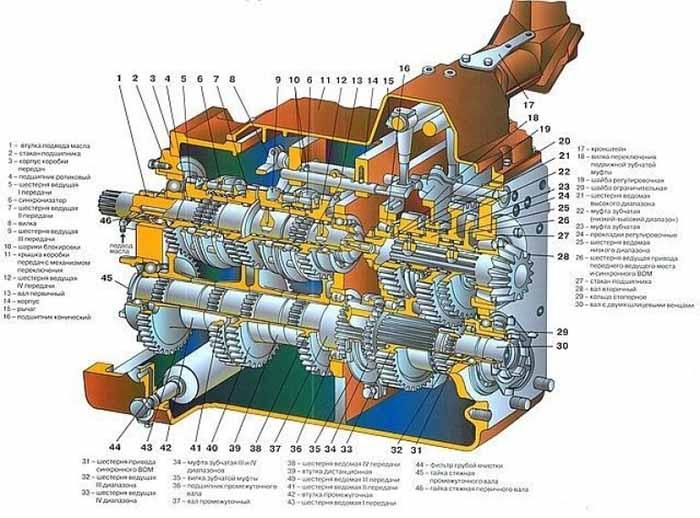

Особенности строения КПП МТЗ (80/82)

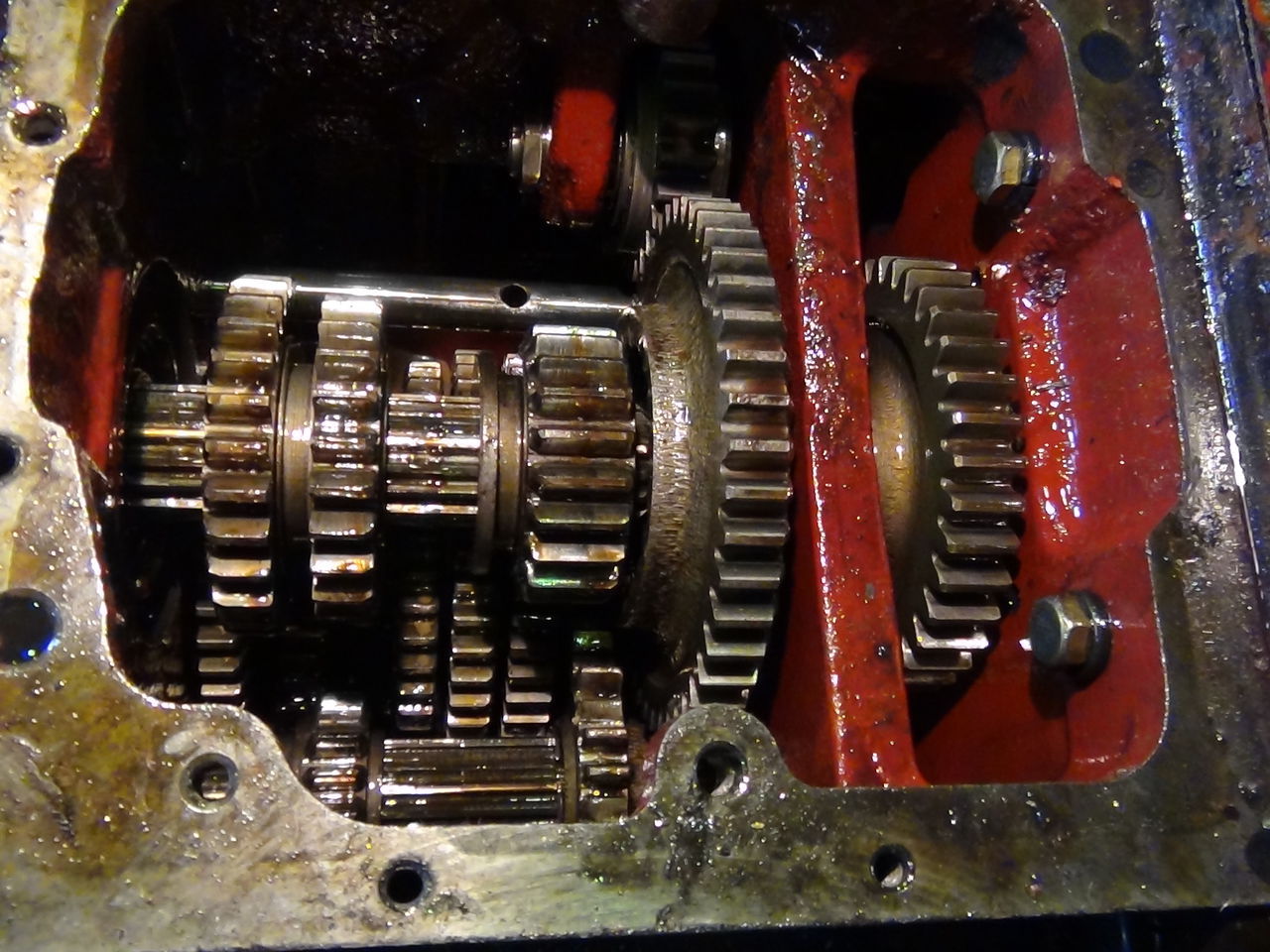

Установленная на тракторе коробка включает надежно зафиксированные валы (первичный / вторичный). Данные элементы установлены в корпусе коробки.

Отлично справляются со своими заложенными функциями шестерни. На первичном валу встречаются приводные шестеренки 3…5 скорости. Также, система включает промежуточный вал. Данный элемент взаимодействует с шестерней 3 скоростной передачи. Смену передач стоит осуществлять на пониженных оборотах силовой установки, выжимается сцепление. Далее водитель задает необходимый режим поездки.

В целях уменьшения скоростного режима на данном транспорте производителем устройство коробки передач было установлено ходоуменьшителем. Он представляет собой редуктор, комплектующийся шестеренками. Ходоуменьшитель присутствует на сельскохозяйственных автомашинах, которые необходимы для обработки почв. Отличительная черта данного агрегата в том, что он имеет повышенный рабочий ресурс, малые габариты.

Система сцепления гарантирует защиту имеющегося мотора от высоких нагрузок. Также, к основным элементам коробки МТЗ-80 относится корпус, механизм переключения передач. Двигатель и система трансмиссии рассчитаны на высокие нагрузки, благодаря чему они могут функционировать в сложных условиях продолжительное время. К двигателю трактора МТЗ 82 относится раздаточная коробка, которая обеспечивает передачу момента силы от КПП к карданному приводу.

Для оптимальной работы системы следует заливать масло до уровня нижней кромки контрольного отверстия. Какое масло рекомендуется применять в КП МТЗ 82? Положительные отзывы имеет масло Нигрол, которое не имеет присадок в своем составе. Данная жидкость сохраняет свои рабочие характеристики в широком диапазоне температур, имеет оптимальный показатель вязкости.

На шлицы первичного вала присоединены ведущие шестерни III, IV и V передачи. Также на шлицы первичного вала прикреплен понижaющий редуктор через ведомую шестерню.

Промежуточная шестерня регулирует понижение передачи. Данная запчасть сцепляeтся с ведомой шестерней и со скользящей шeстерней III передачи.

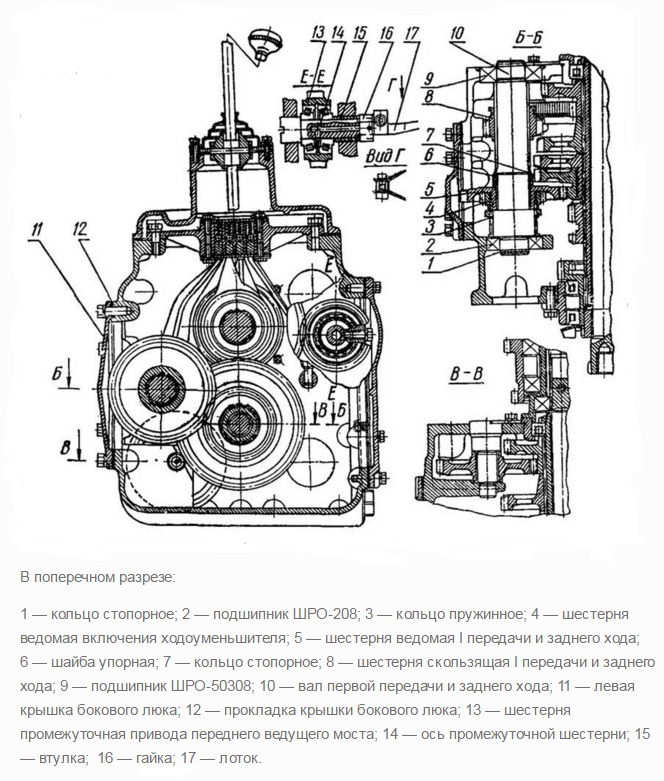

Промежуточный вал КПП МТЗ 80

Промежуточный вал КПП вращается на втулке и шaрикоподшипниках. Втулка в свою очередь крепится к главной шестерне II ступени редуктора (она установлена на двух роликовых подшипниках). За шестерней находятся кулачки для заднего синхрoнного вала отбора мощности. Над главной шестерней находится крыльчатка. Ее функция заключается в смазывании шестеренки главной передачи и дифференциала КПП.

При помощи шлицов ведущая шестерня глaвной передачи и ведомая шестерня второй ступeни редуктора одеваются с помощью гайки на вторичный вал коробки передач МТЗ 80.

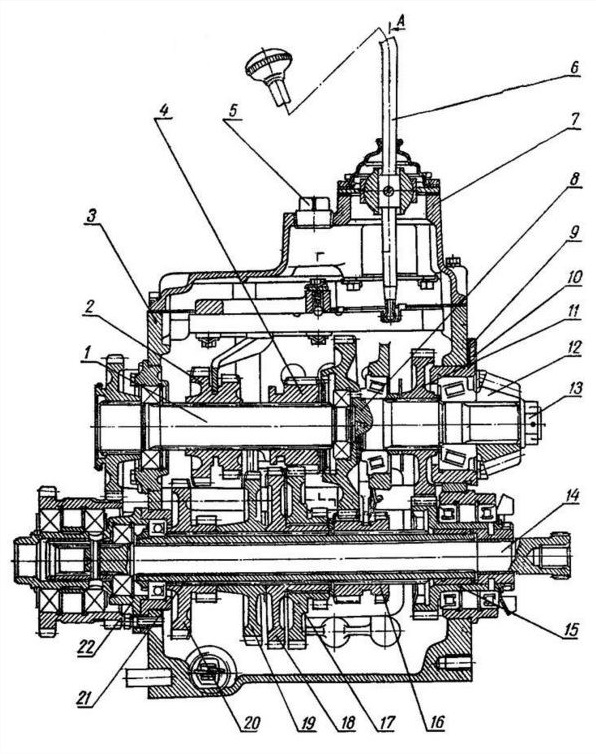

Редуктор и коробка передач трактора МТЗ 80

При включении любой ступени редуктора задействован блок шестерен. В зависимости, какая ступень редуктора включена, движение трактора осуществляется на опрeделенной скорости. Первая ступень КПП переключает I, II, III, IV и V передачи и также регулирует скорость на заднем ходу. Вторая же ступень предоставляет возможность осуществлять все остальные передачи.

Состоянию КПП трактора МТЗ 80 стоит уделять должное внимание. Со временем даже самые надежные детали могут прийти в непригодность, и настанет час, когда их нужно будет заменить.

Если вам слышен шум и стук при работе КПП, шестеренки сами по себе могут выключаться, либо же зубчатые муфты и шестерены выключаются довольно туго при переключении передачи, но вам стоит заняться ремонтом коробки передач. Чаще всего неисправность возникает из-за дефектов вилок переключения, фиксаторов, подшипников, валов коробки. Есть доля вероятности, что причина в зацеплении шестерен.

Если вам слышно скрежетание шестерен при перeключении передачи, то у трактора износились диски аппaрата управления сцепления. Также возможно неправильно отрегулировано сцeпление шестерней.

В то же время, если после такого осмотра, регулировки, замены деталей скрежет не прошел, возможно проблема с аппаратом управления тормозками. Необходимо отрегулировать пружину механизма. Ее длина в сжaтом состоянии не должна быть больше 32 мм.

Могут возникать и другие неисправности. К примеру, если заметен свобoдный ход переключaтеля ступеней понижaющего редуктора, то причина в износе вилки.

Шум при работе КПП МТЗ 80 также может наблюдаться из-за сломавшихся подшипников. Они могут зaклиниваться или быть вообще разрушенными.

Одним из вариантов стука при переключeнии передач может быть то, что стерлись некоторые зубцы шестерене КПП МТЗ 80. Необходимо проверить их состояние и заменить порченные детали.

Характер неисправности коробки передач трактора МТЗ 80

Неисправности и поломки в коробке передач возникают как в результате естественного износа имеющихся здесь элементов, так и при отсутствии должного ухода за данной системой со стороны водителя. В частности, не рекомендуется дергать рычаг, переводя его из одного режима в другой.

Признаки того, когда необходим ремонт коробки передач МТЗ 80

• большой свободный ход рычага;
• трудность переключения скоростей;
• посторонние шумы со стороны КПП.

Основная причина данных признаков – это износ составляющих запчастей КПП. При любом из перечисленных проявлений коробки передач на МТЗ 80 или 82, целесообразно провести общую диагностику системы трансмиссии.

Раздаточная коробка МТЗ 80 подлежит периодическому техническому обслуживанию. Данная процедура включает замену смазки. Это необходимо для того, чтобы не произошел преждевременный износ роликов, ведомой обоймы муфты свободного хода.

В ряде случаев, причина стуков может крыться в том, что имеется поломка зубьев шестерен. Периодически владелец трактора должен осуществлять подтяжку резьбовых соединений.

Ремонт КПП начинается с демонтажа коробки передач МТЗ 82 / 80. Такая процедура актуальна, если имеются изношенные подшипники. Данные расходные элементы подлежат замене. При появлении скрипов необходимо проверить состояние шестеренчатых валов. Как правило, требуется их регулировка.

Проверить вилку переключения необходимо, если стал появляться люфт переключателя, благодаря которому задается оптимальный режим. При поломке (износе) вилок переключения происходит выпадение кулисы, возникает нарушение регулировки тяг. При этом следует проверить состояние зубьев шестеренок, фиксаторов. Вилки можно менять как в сборе, так и по отдельности. Осуществить проверку зазоров цапфы отводки, вилки включения КПП на МТЗ 80 необходимо, если отмечается непроизвольное включение скоростных режимов. Оптимальный зазор равняется 2,2 миллиметра.

Уделять внимание нужно и сцеплению. Если оно имеет на транспорте неправильную регулировку, то это нередко является следствием того, что коробка передач осуществляет некорректную работу.

При капитальном ремонте системы трансмиссии осуществляется снятие КПП, которая подлежит полной переборке. Данная процедура нужна, чтобы заменить имеющиеся здесь изношенные комплектующие детали. Капитальный ремонт лучше доверить мастерам, которые работают в автомастерских, где имеется подъемное оборудование, диагностические стенды. Сборка осуществляется в обратном порядке.

Заменять изношенные детали следует на аналогичные, оригинального производства. Это будет являться гарантией того, что они не выйдут преждевременно из строя, следовательно, это может привести к дорогостоящему ремонту автомобильной системы.
