Система охлаждения двигателя ЗМЗ 406 — это комплекс узлов и агрегатов, предназначенных для охлаждения силового агрегата транспортного средства, а также поддержания рабочей температуры. Этот двигатель устанавливался на различные модели Горьковского автозавода, но система охлаждения Газели 406 не отличается от системы охлаждения Соболя или Волги. Двигатель с обозначением ЗМЗ 406 имеет высокие технические характеристики, но, как показывает практика, у него есть конструктивный недостаток в системе охлаждения.





Технические характеристики

Двигатель ЗМЗ 406 производства Заволжского моторного завода. Мотор устанавливался на различные модели автомобилей Горьковского автомобильного завода, но система охлаждения Газель 406, ничем не отличается от смонтированных на Соболе или Волге.

Двигатель с маркировкой ЗМЗ 406 обладает высокими техническими характеристиками, но как показывает практика, имеет конструктивный недостаток в области системы охлаждения — термостат. Но, о всём по порядку.

Как работает система охлаждения для змз 406

Комплекс, направленный на охладительные меры в данной модели автомобиля является жидкостным. Также он закрытого типа, а циркуляция в нем носит принудительный характер. Среди вышеуказанных составляющих отдельно следует сказать о так называемой рубашке охлаждения. Она представляет собой протоки для блоков и каналов, расположенные именно у головки (блок цилиндров).

Самыми важными для нормальной работы охлаждения в змз 406 признаны следующие детали:
• насос, гоняющий охлаждающую жидкость;
• радиатор;
• вентилятор;
• расширительный бачок.





Схема системы охлаждения

Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.



Схема устройства системы охлаждения автомобиля ЗМЗ 406:
1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата; А — термостат закрыт; В — термостат открыт.

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

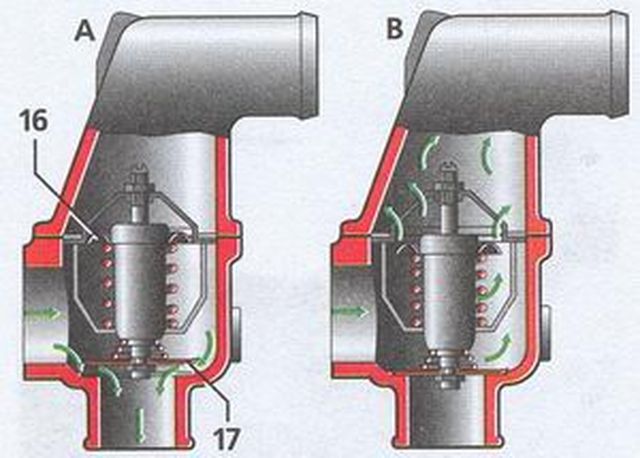

А — термостат закрыт; В — термостат открыт.

Водяной насос (помпа)

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.



Венитлятор имеет шесть лопастей и пластмассовую крыльчатку. Начинает работать (вращаться) при помощи электродвигателя. Тот, в свою очередь, работает от датчика, который установлен в левой стороне радиатора (температурный режим при этом не должен превышать 92 °С).

Следует иметь в виду то, что отопительный радиатор тоже включается в малый круг. Это значит, что вышеуказанным термостатом не контролируется объем жидкости, которая прошла сквозь него. Оно будет регулироваться только отопительным краном, которых на моделях змз 406 с 2005 года будет иметь еще и пневмопривод.



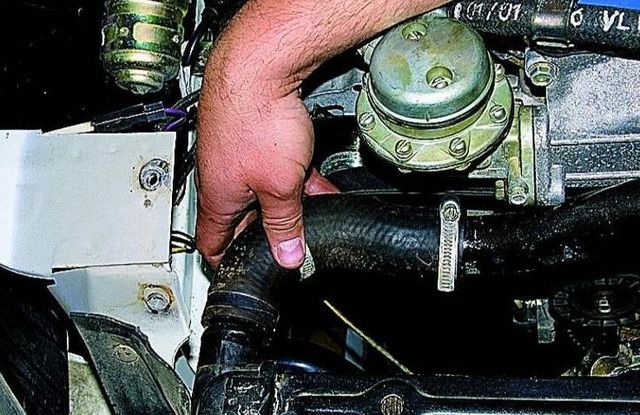

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.

Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Расширительного бачок

Этот элемент представляет собой пластмассовую деталь. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

Принцип работы

Эта деталь функционирует по центробежному принципу. Его местонахождение впереди самого цилиндрических блоков. Он будет работать от движения шкива вала при помощи поликлинового ремня. Насос призван обеспечивать постоянное движение жидкости, которая охлаждает двигатель. Тепловой режим здесь будет задан теми условиями, которые диктуют датчик и термостат, включающий радиаторный вентилятор.

Как распределяются потоки у жидкости? Ими будет управлять как раз деталь термостата, имеющая два клапана (известных под названиями основного и байпасного).

Схема работы будет следующей:

1. Когда двигатель холодный, то клапан основного значения будет закрытым. В этом случае жидкость для охлаждения будет циркулировать по маленькому кругу: он начинается в рубашке охлаждения и головке блока цилиндров, а дальше проходит мимо радиатора двигателя. Здесь случае жидкость будет возвращаться к насосу.

2. А уже при температурном показетле от 80 °С откроется клапан основного значения у термостата – жидкость пойдет по большому циклу. В этом случае клапан байпасный у термостата закроется. Когда будет порог в 94°С, основной клапан станет открытым полностью, зато закроется второй. Смесь начнет циркулировать через охладительную “рубашку”, потом зайдет в основной клапан. Следующим пунктом будет радиатор у двигателя. Так образуется большой круг. Жидкость, пройдя через сам радиатор обязательно охладится, а часть её тепла уйдет в окружающий воздух.

Установка вентилятора с ременным приводом на ЗМЗ 406

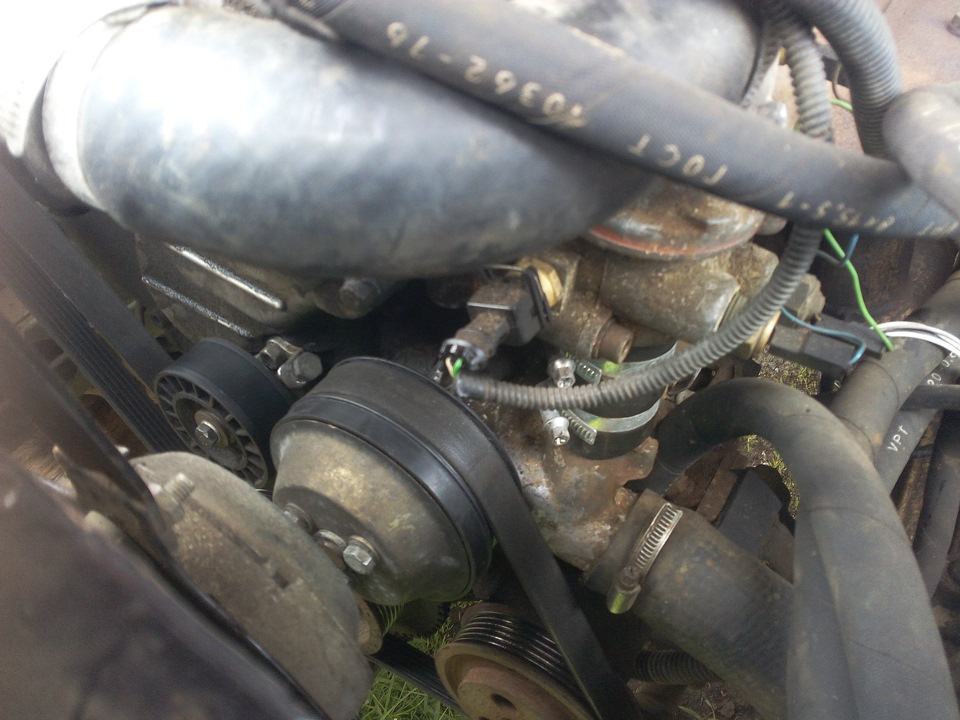

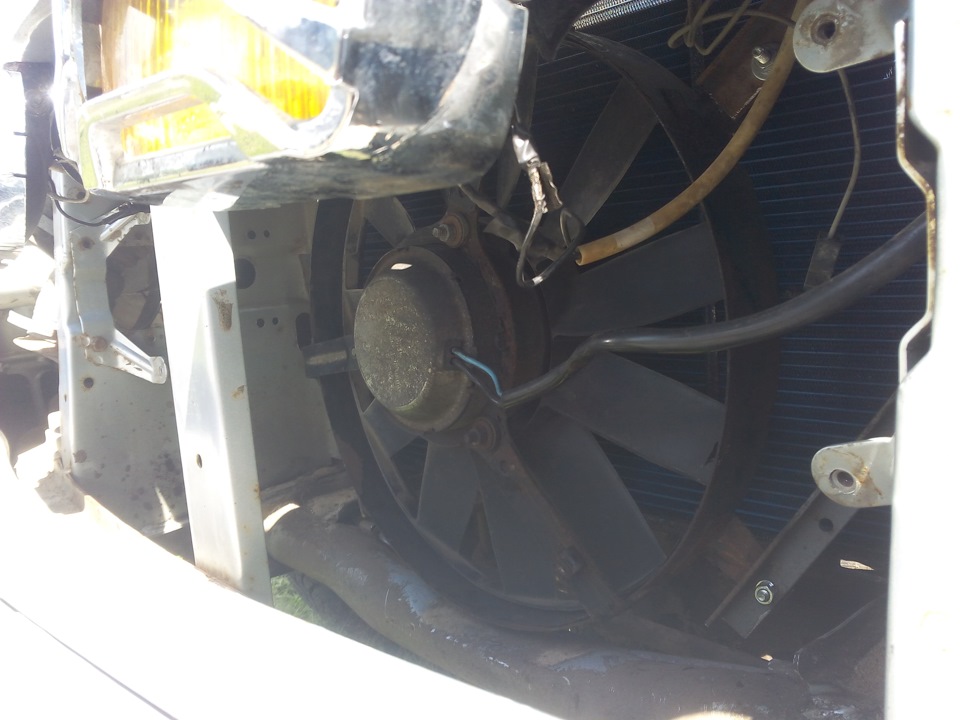

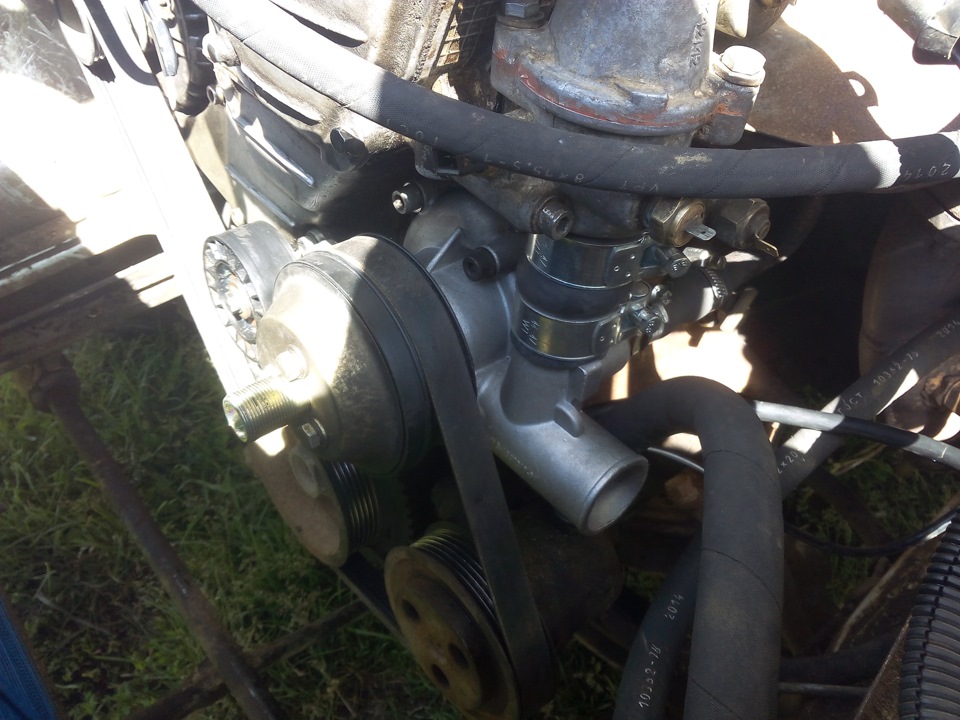

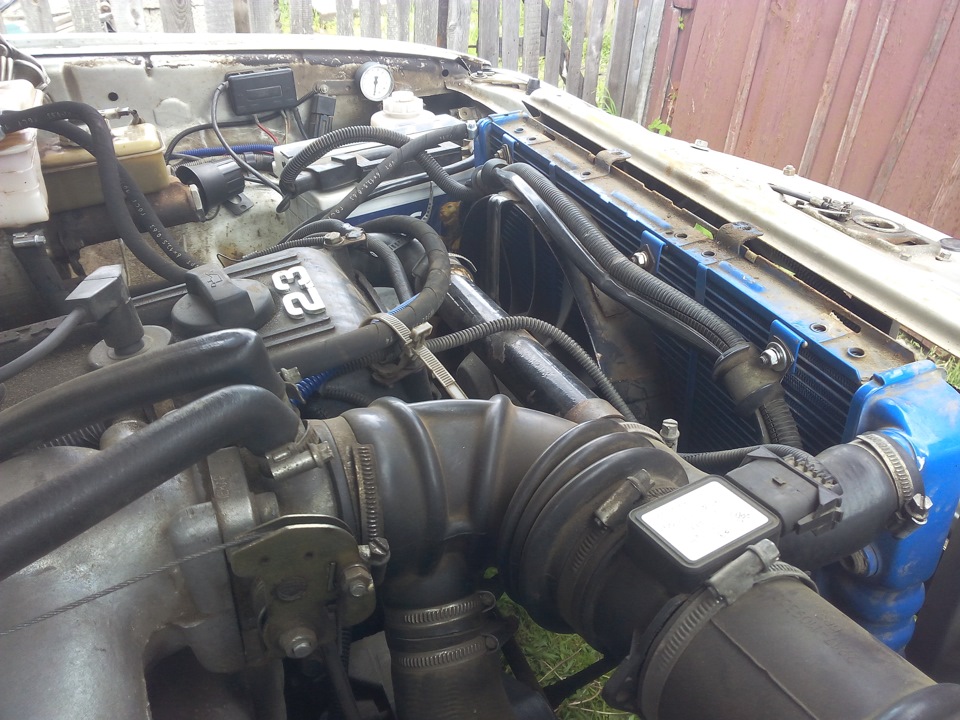

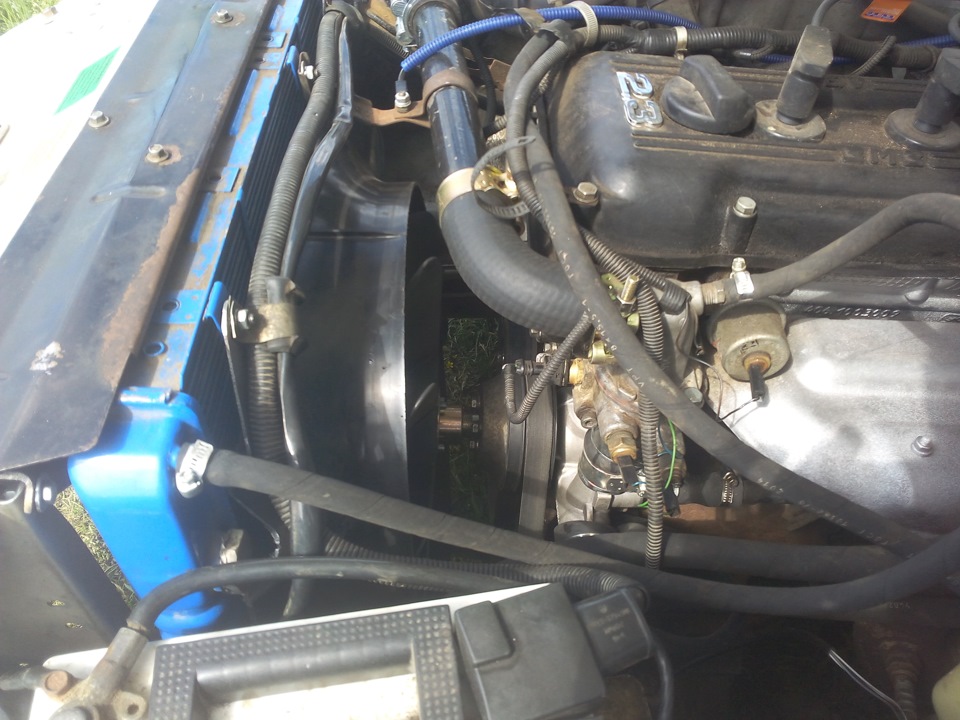

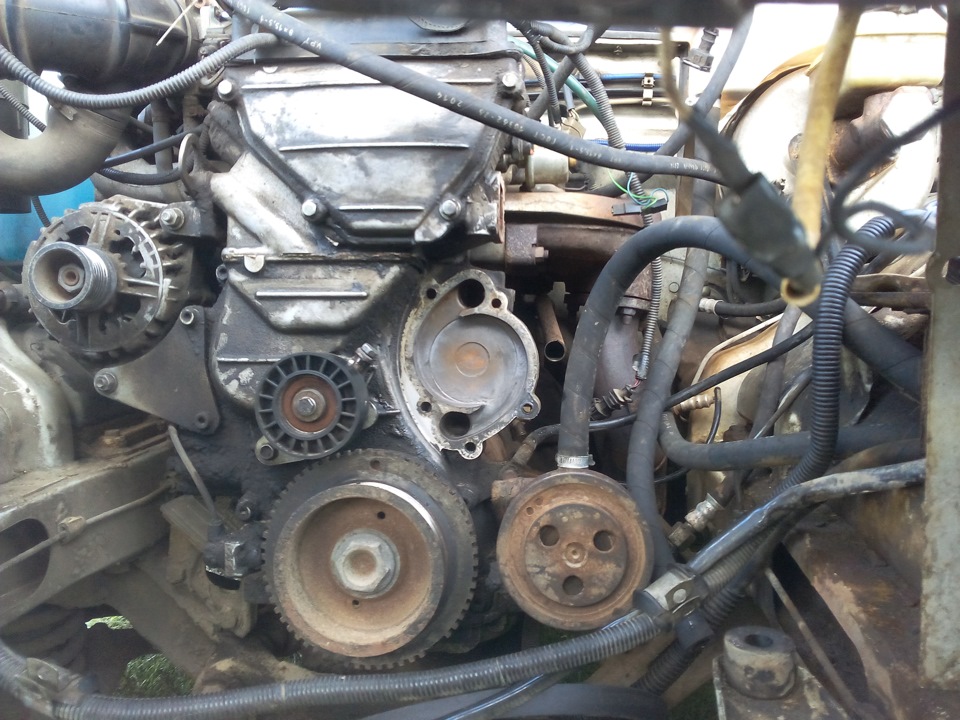

ЗАхотелось что то понадежнее чем электровентилятор который может отказать в любую секунду и я прибегнул к поиску и нашел то что мне нужно, принудительное охлаждение с приводом от помпы, проще не придумаешь, да и по надежности он превосходит электрический аналог, такая система применялась на змз 402, а также на газелях с змз 406, так почему на волгу такую не поставили непонятно.

Начал искать информацию но ничего такого не нашел были темы о том что можно поставить на помпу вентилятор от жигулей, но он слишком маленький и работает как дополнительный, а не как основной и решил собрать на базе деталей от газели для этого купил:

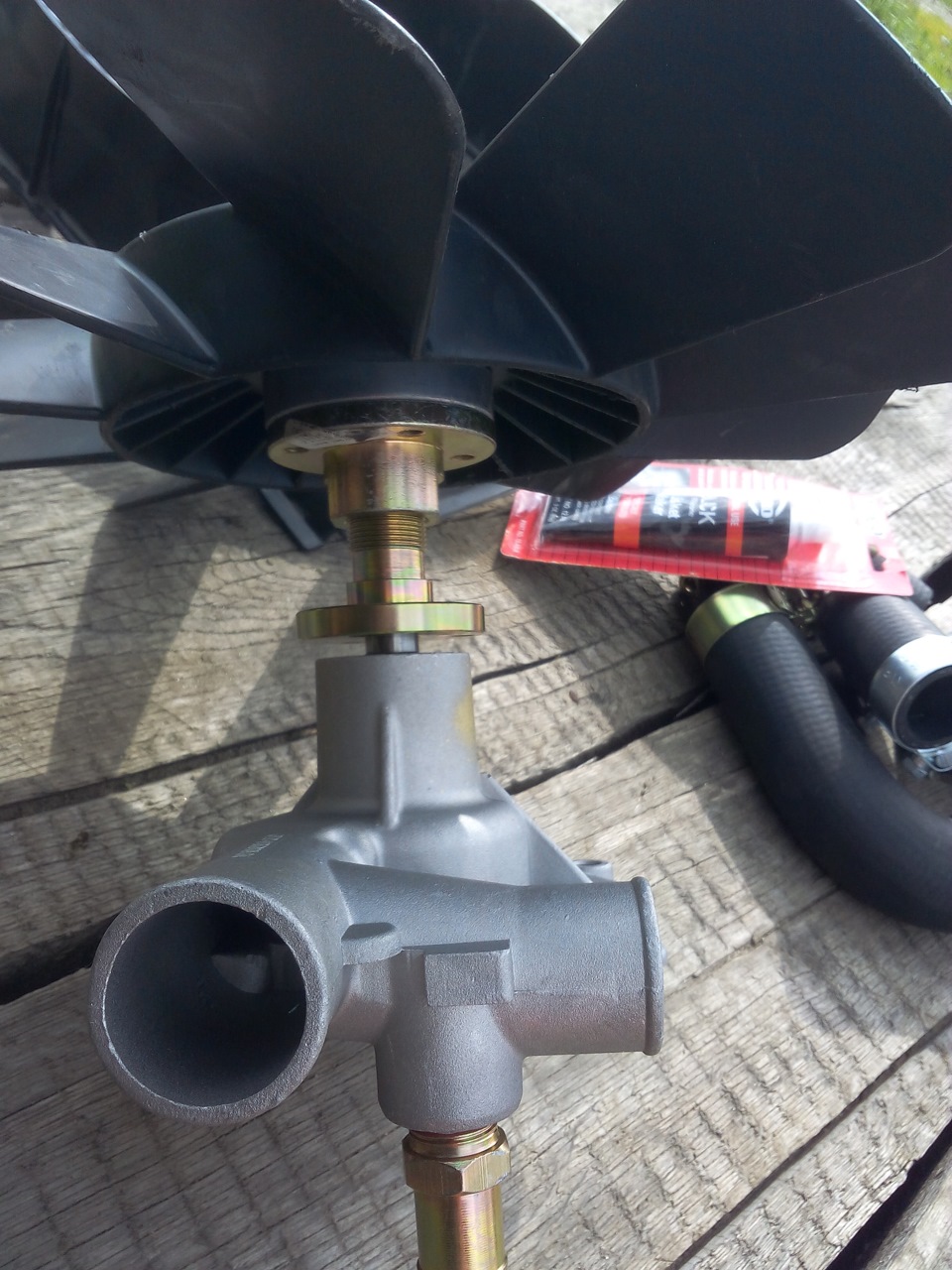

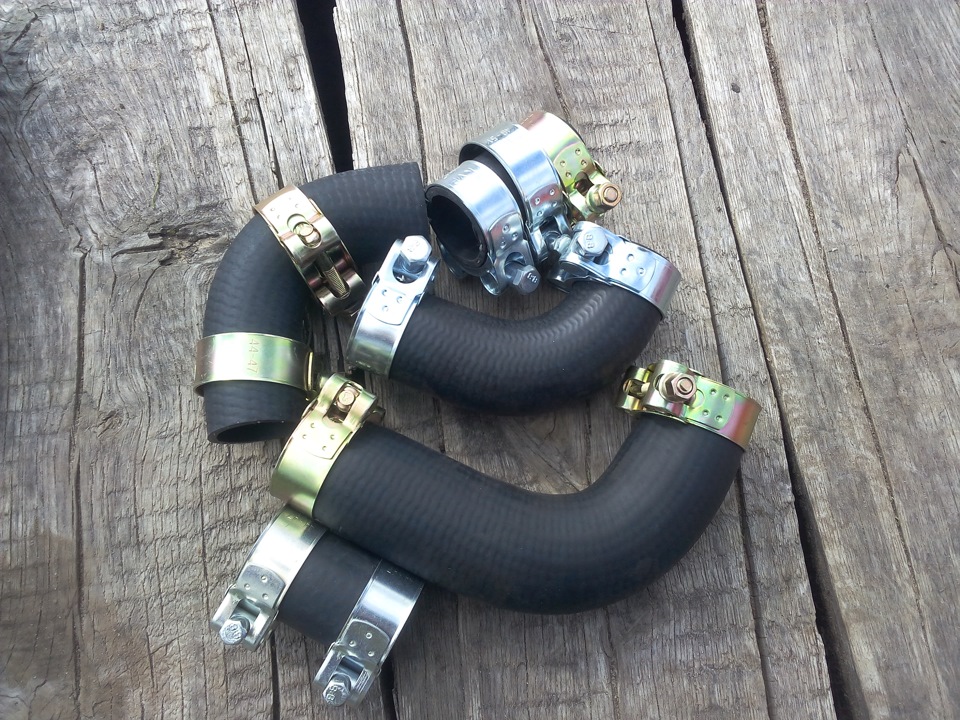

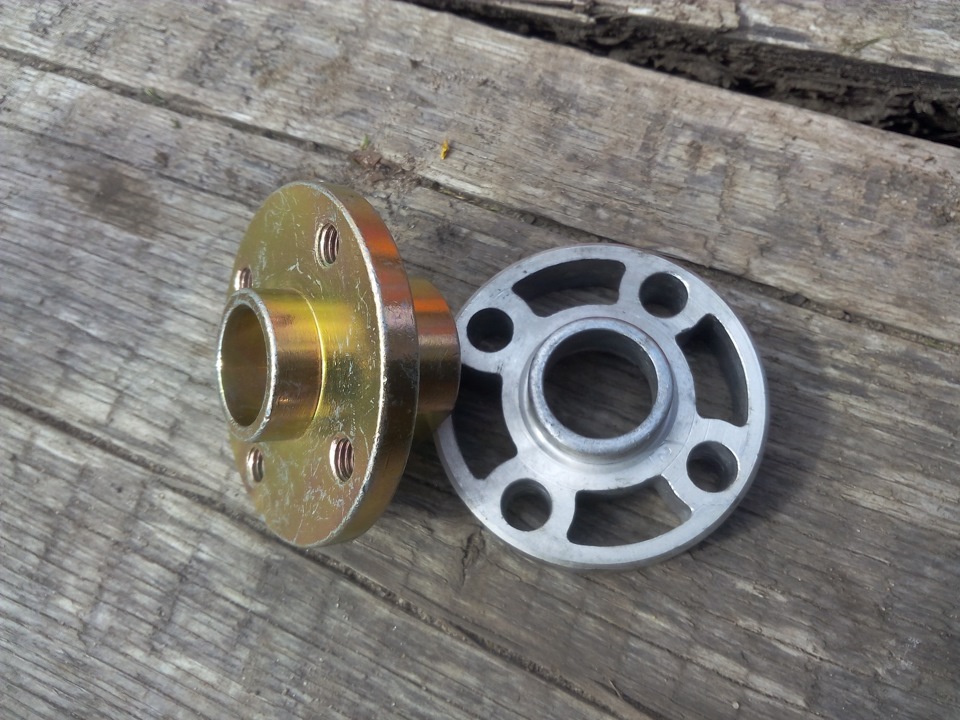

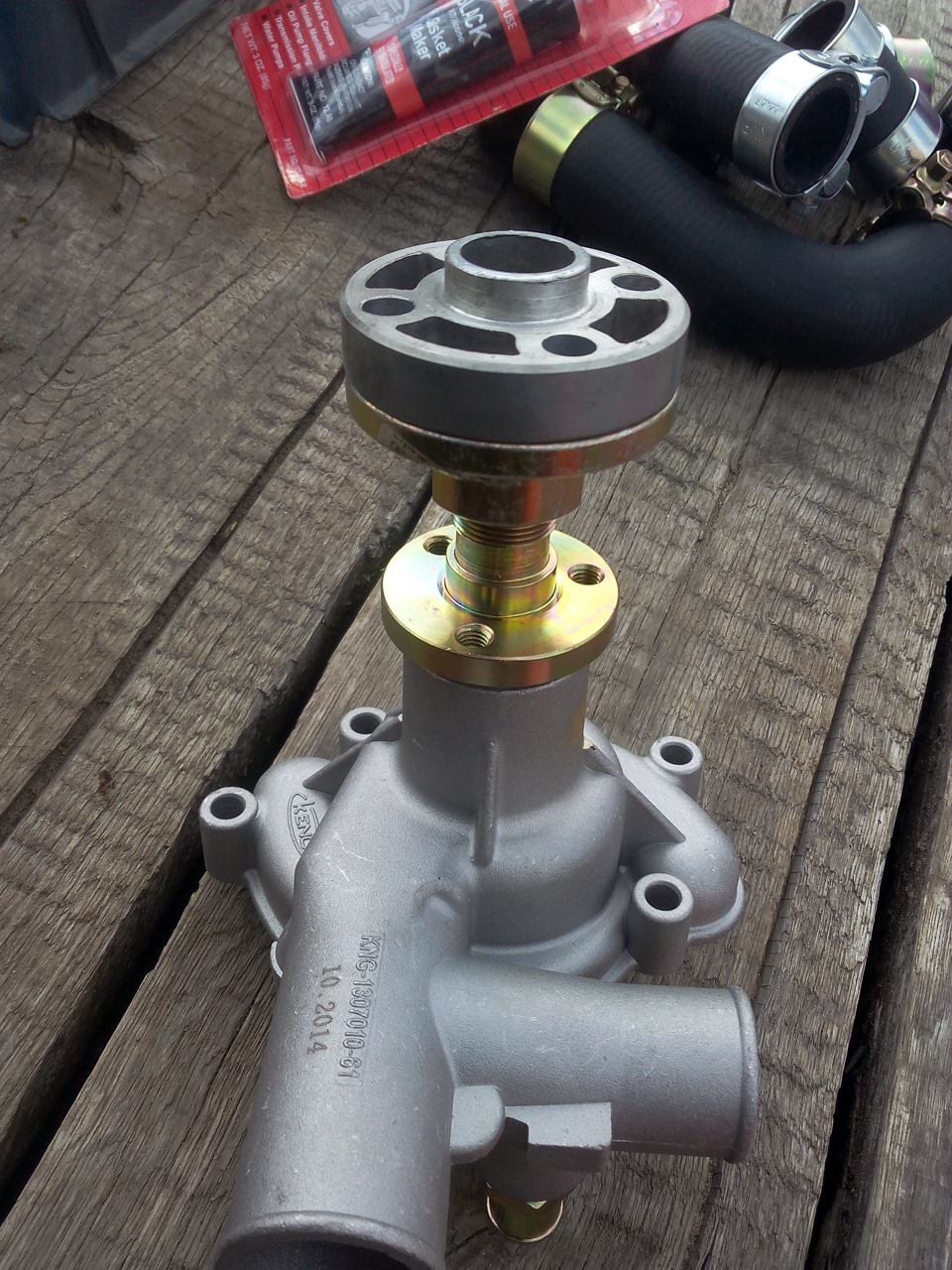

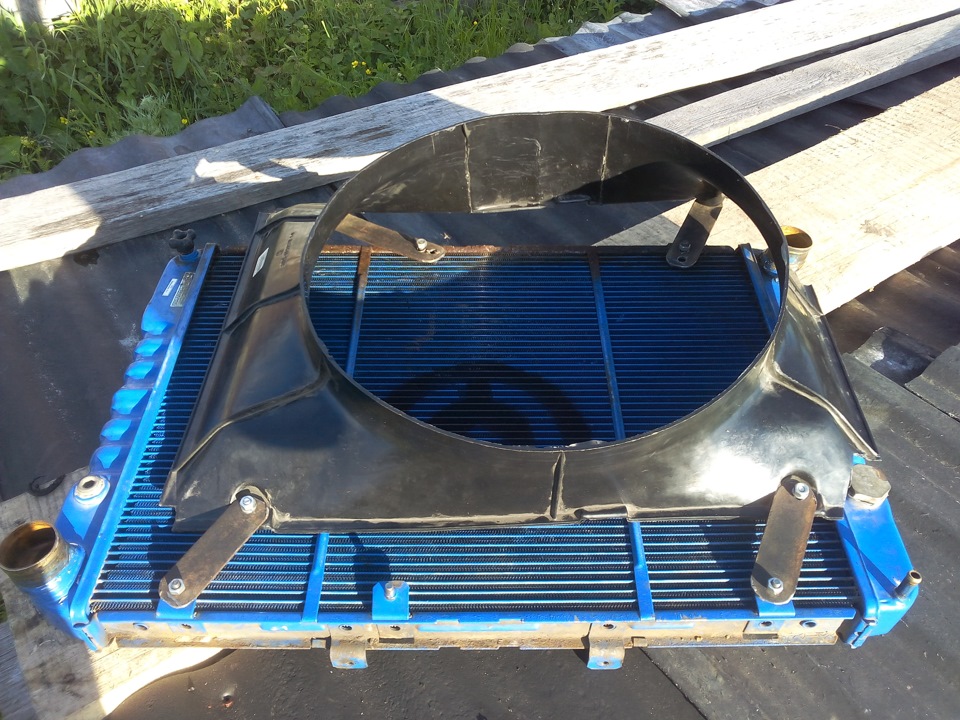

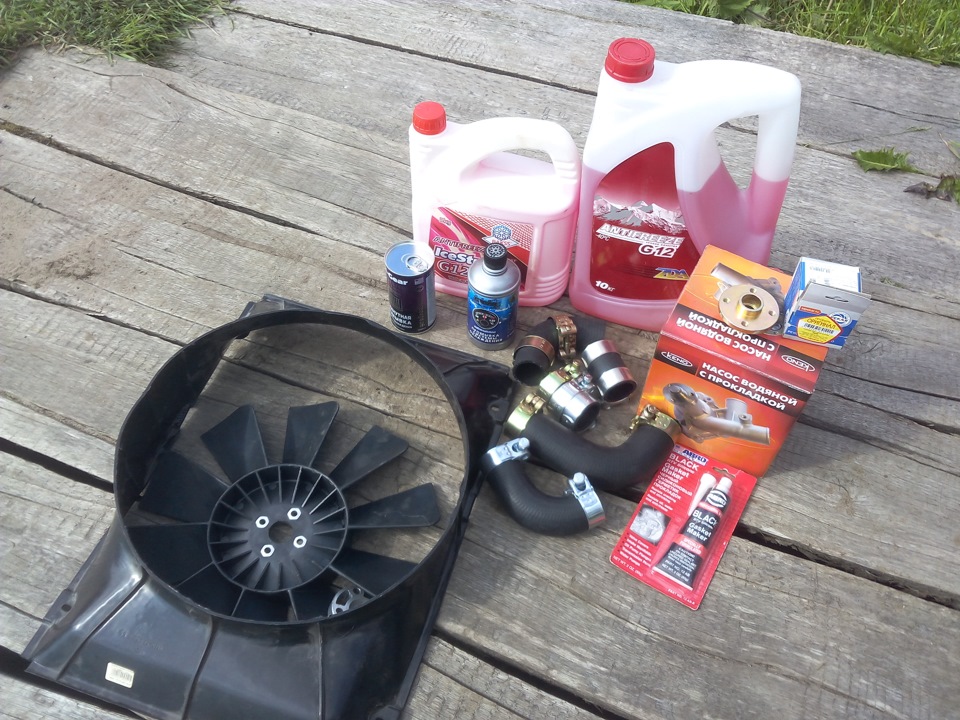

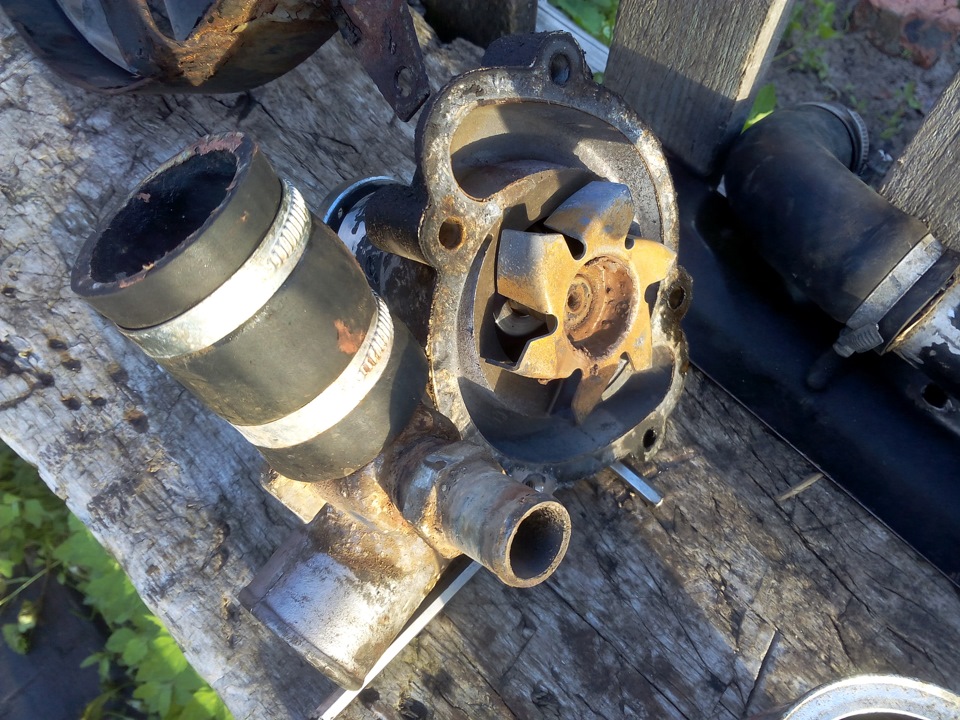

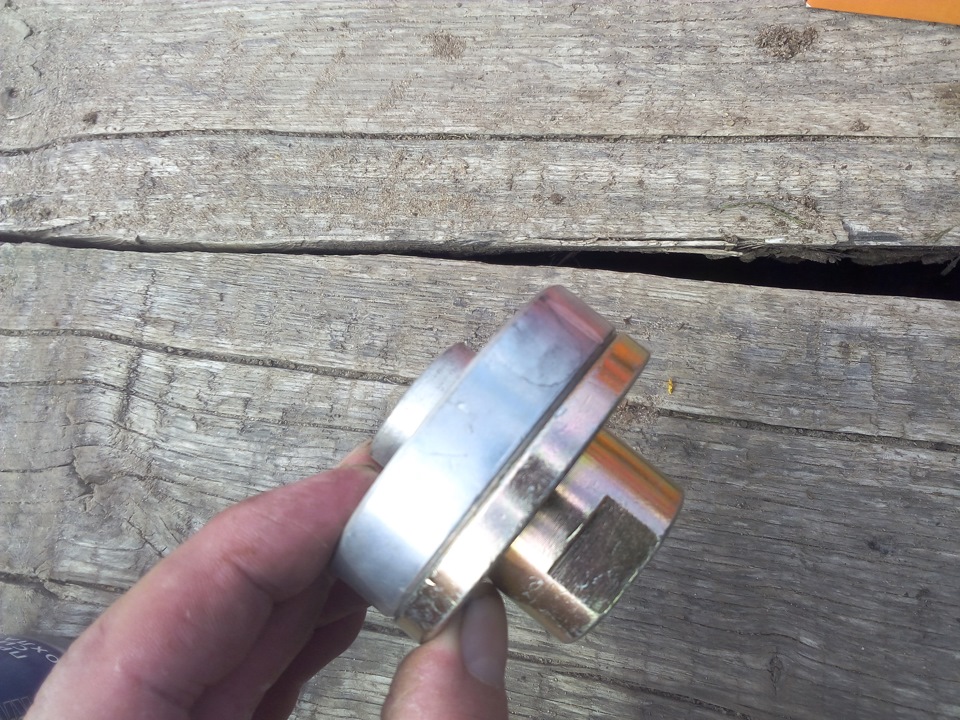

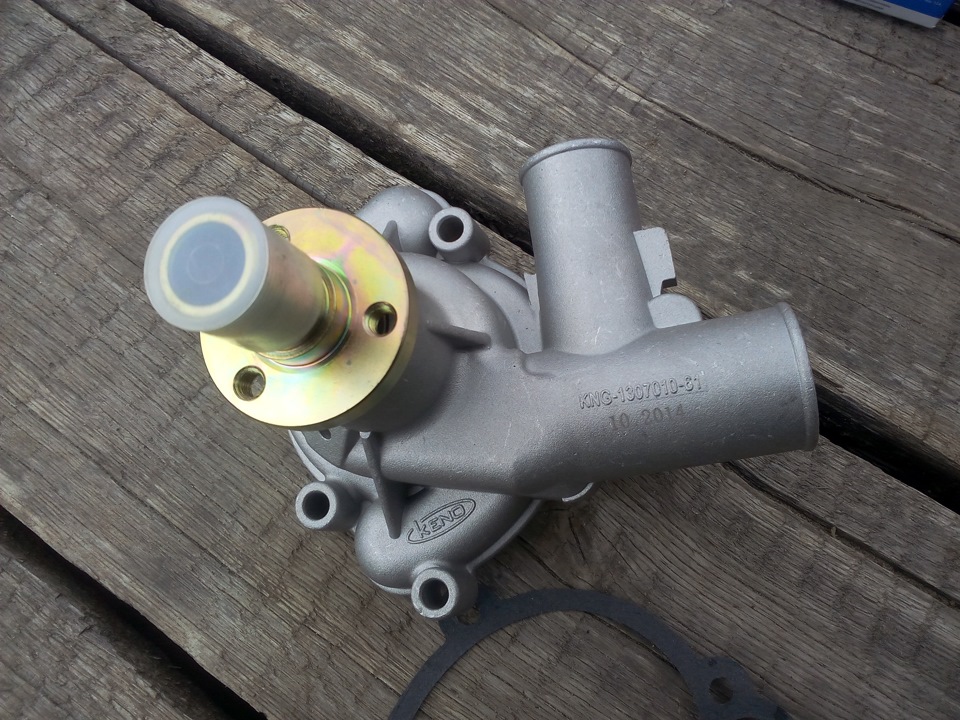

Помпу от газели с резьбовой частью под переходник, сам переходник, распорная втулка чтобы вентилятор был ближе к радиатору, вентилятор 11 лопастный от газели, дифузор на радиатор от волги с 402 двигателем, патрубки, усиленные хомуты, герметик, промывка и антифриз.

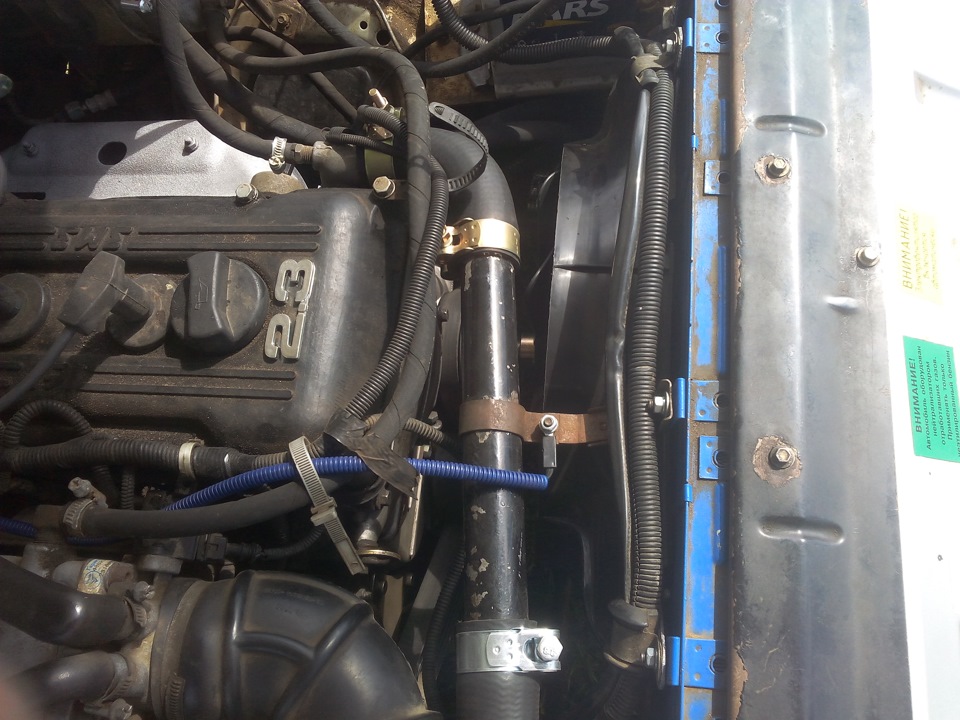

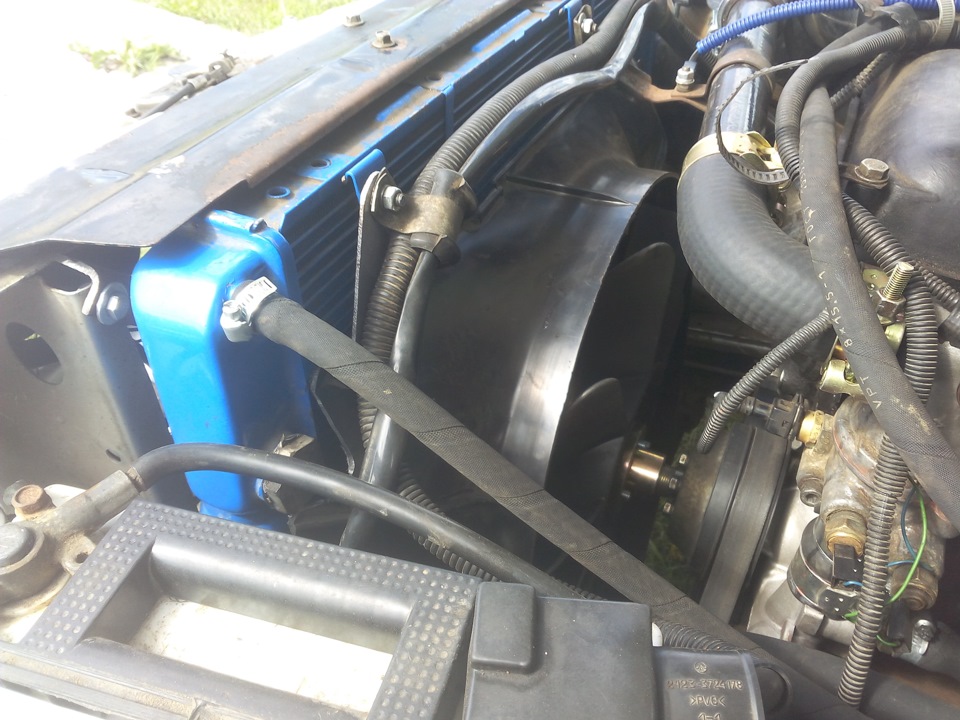

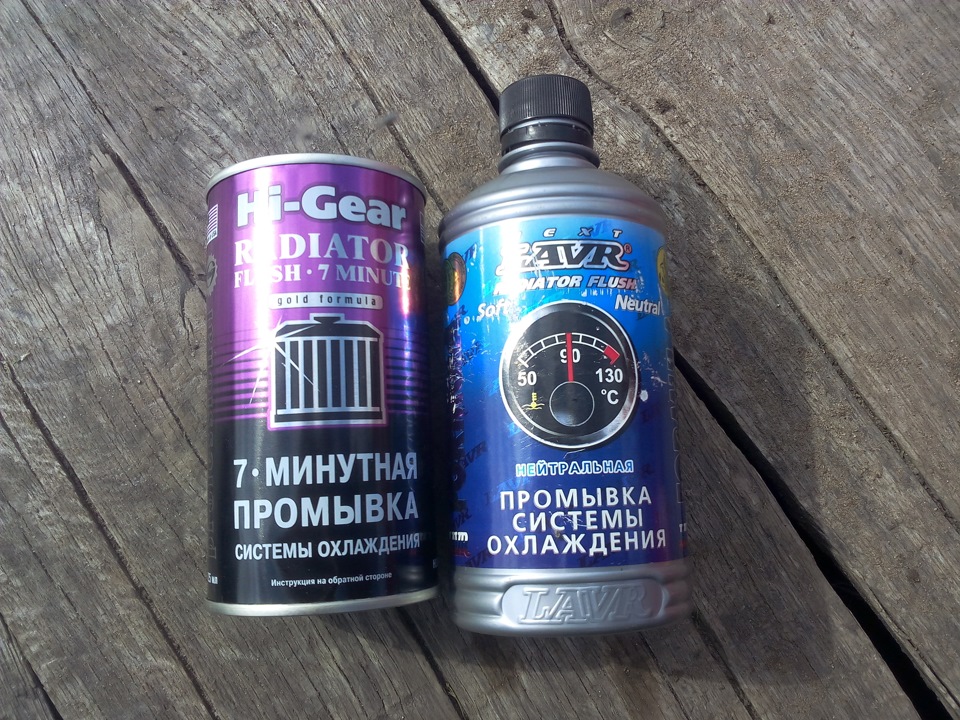

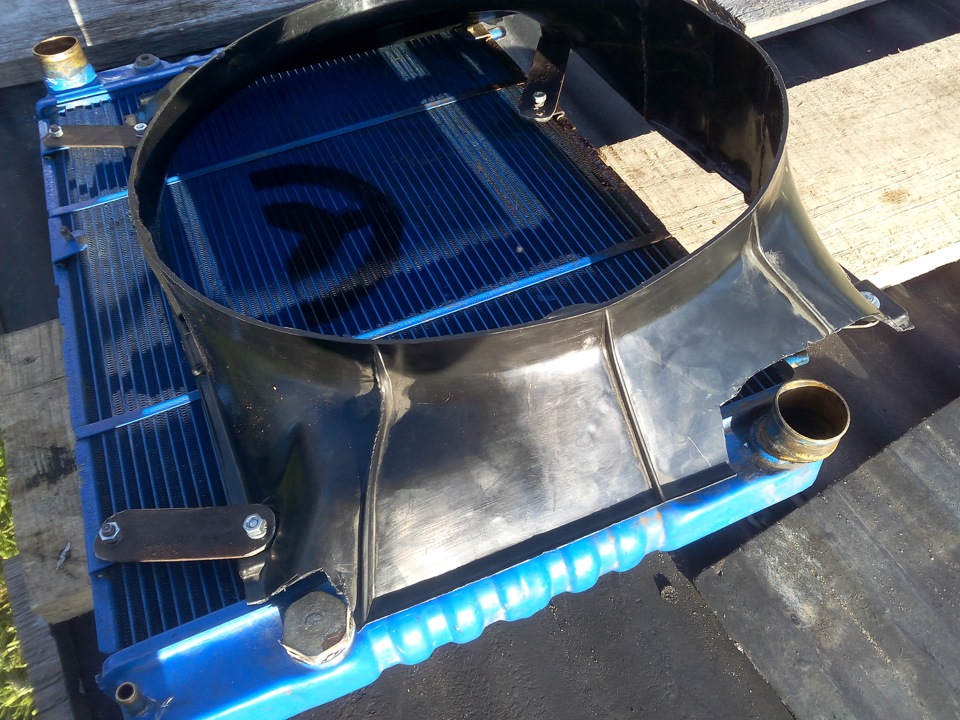

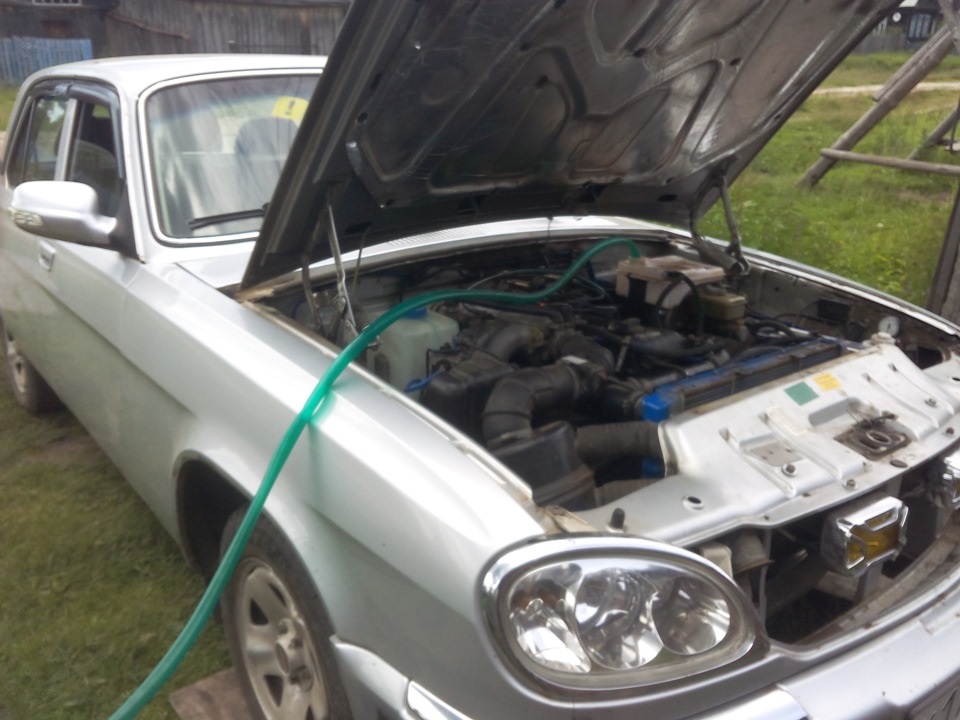

И все это аккуратно собираем по схеме перед этим промываем всю систему под давлением я лично насосом из колодца промывал, а потом с промывай гонял на холостую пока не выйдет вся ржавчина и не пойдет чистая вода.Вся система была настолько забита что с ума сойти можно видимо старый хозяин все время вместо антифриза заливал воду и так забил всю систему. Дифузор надо подгонять по месту, ну а в остальном думаю все понятно, родной вентилятор поставил перед радиатором для экстренного случая термостат поставил на 82 градуса на зиму поставлю на 86.

Ну вот вроде и все немного о результатах температура теперь держится ровно 82 и не градусом выше на высоких оборотах появился небольшой свист по звуку как на турбированном движке, ну а из минусов двигатель прогревается дольше, следовательно и печка греет слабее.

Забыл сказать что хомуты поставил усиленные купил в строительном магазине отдал 40 рублей за штуку стягивают не хуже фирменных, а стоят намного дешевле и радиатор у меня стоит трехрядный медный его поставил ещё старый хозяин говорит намного лучше штатного.
