Лада Приора горит АБС

Содержание:

Как и любой современный автомобиль, «Приора» оборудована множеством устройств, делающих управление автомобилем более комфортным и безопасным. К таким устройствам относится и АБС (Антиблокировочная Система тормозов). Как и все современные устройства, она имеет свой электронный блок управления и сигнальную лампу на панели приборов. И вот эта лампа загорелась. Что делать, если сработал сигнализатор неисправности АБС на Приоре? Куда смотреть? К кому обращаться?

Как работает ABS

Антиблокировочная система тормозов была разработана тогда, когда стало понятно, что при резком заклинивании колёс, машина теряет устойчивость и плохо поддаётся управлению. Причём качество торможения при этом не улучшалось, а машину изрядно уносило с пути. Поэтому была разработана система, которая регулируя давление в трубопроводах системы тормозов, позволяет колёсам немного проворачиваться. Это значительно улучшает динамику автомобиля, позволяя водителю более уверенно управлять транспортным средством. Но несмотря на кажущуюся простоту, это довольно сложный процесс, требующий слаженной работы множества механизмов, входящих в антиблокировочную систему. В случае отказа любого из узлов на панели приборов загорается сигнальная лампа.

Часто можно услышать от водителей вопрос – «Почему горит датчик АБС». Важно знать, загорание сигнальной лампы не обязательно сообщает о неисправности колёсного датчика.

Как устроен АБС на Лада Приора

Как и большинство современных автомобильных систем, АБС управляется с помощью компьютера. Но кроме электронного блока управления, в нее входит также несколько датчиков и исполнительных механизмов. Вся система состоит из нескольких элементов.

1. Электронный блок управления (ЭБУ).
2. Датчики на колёсных ступицах 4 шт.
3. Клапаны давления тормозной жидкости в системе 4 шт.
4. ЭВН (Электрический Возвратный Насос).
5. Сигнальная лампа на панели приборов.

При всей кажущейся простоте, это довольно сложная, высокотехнологичная система. Каждый датчик передаёт на электронный блок управления данные о скорости вращения колеса Приоры. Сообразно полученным данным, блок управления подаёт сигнал на клапан тормозной системы, который при нажатии на педаль тормоза, сбрасывая давление, не позволяет колёсам полностью заблокироваться и начать неуправляемый занос машины.

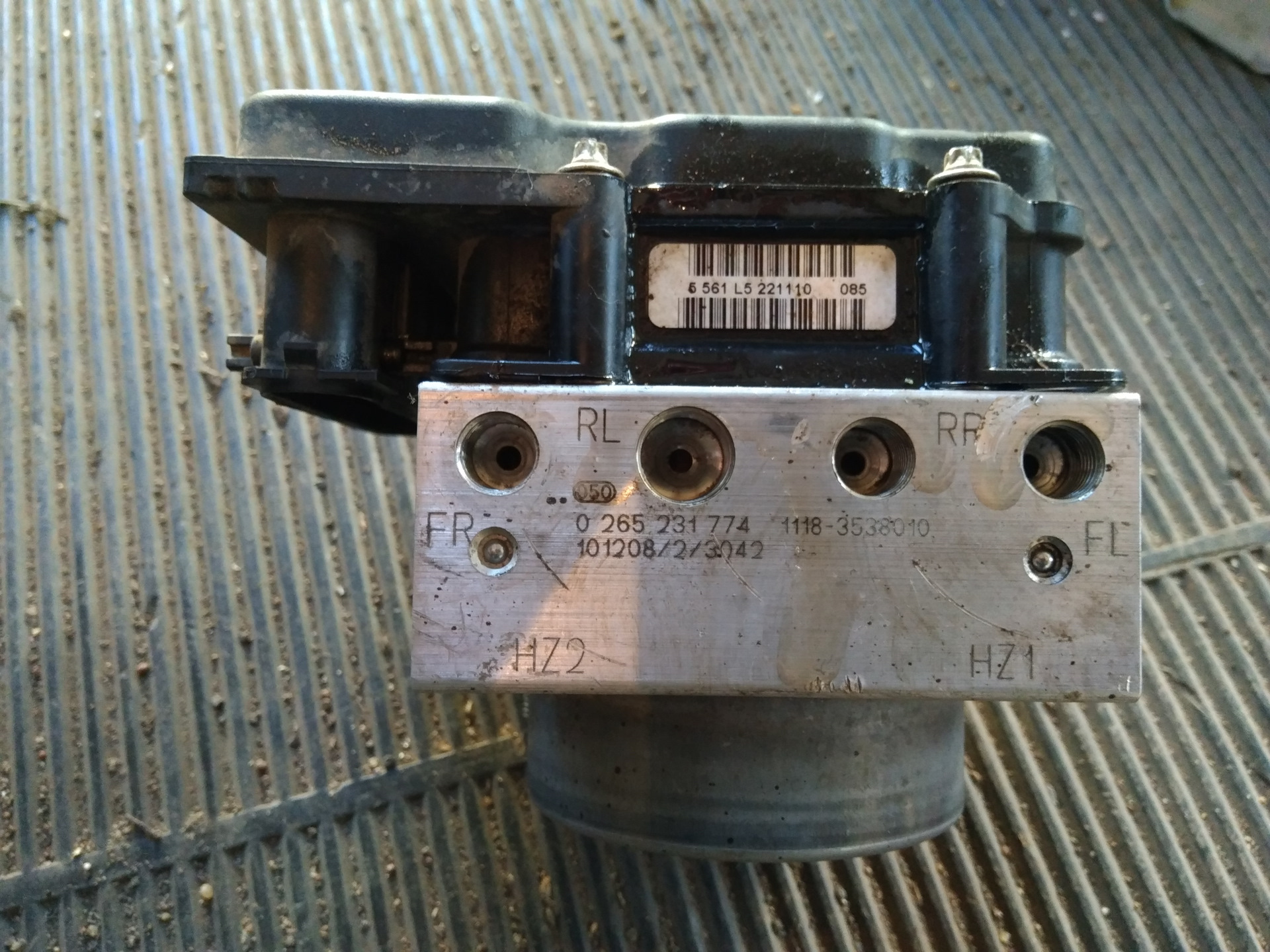

Блок управления АБС на Приорем

Конструктивно на Приоре, ЭБУ АБС смонтированы вместе с ЭВН и клапанами, регулирующими давление в единый узел – гидроагрегат. Он расположен на переднем левом лонжероне автомобиля. Со всей системой гидроагрегат связан общим жгутом проводов. В него входят патрубки подачи тормозной жидкости на рабочие цилиндры. Здесь же смонтирован ЭВН, усиливающий давление в системе. Этот узел не разбирается в кустарных условиях. Обычно заменяется целиком на новый.

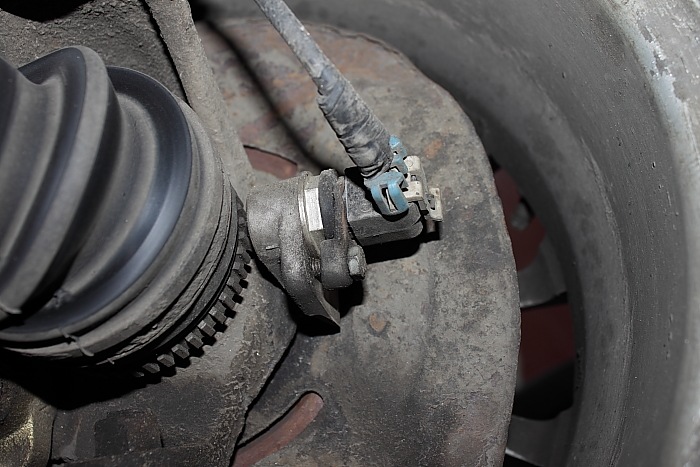

Датчик АБС на ступице

Датчики, подающие данные о скорости вращения колеса на блок управления, сделаны на принципе работы датчика Холла. Кстати, в большинстве датчиков вращения используется именно этот принцип: смена напряжения на полупроводнике датчика, в зависимости от прохождения около него контрольной точки на вращающемся диске. Именно соотносясь с сигналами датчиков АБС, блок управления манипулирует клапанами.

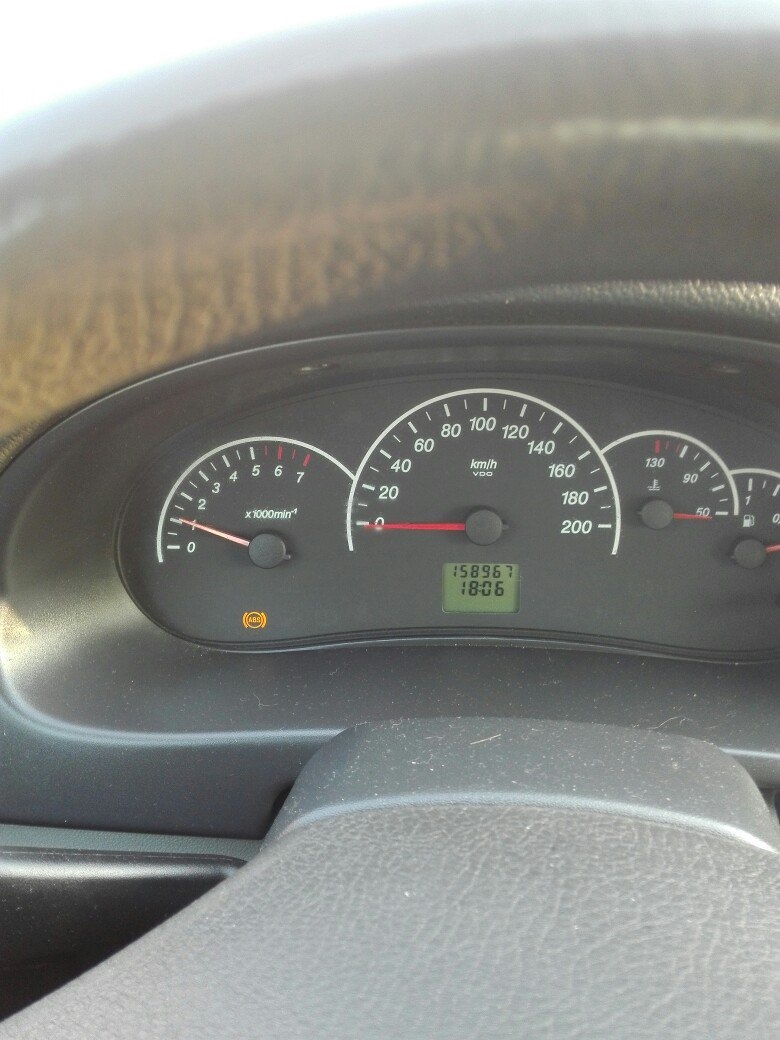

Лампа неисправности АБС Приора

То, о чём водители «Приоры» говорят – «загорелся датчик АБС», на деле является контрольной лампой исправности системы антиблокировки. В момент включения зажигания, на щитке, примерно на три секунды загорится оранжевая надпись «ABS». Если система исправна, то через три – четыре секунды лампочка погаснет. В общем, принцип сигнализации от «датчика АБС» такой же, как и от контрольной лампы основного ЭБУ машины, хорошо всем известного «чек энджера».

Виды неисправности АБС

Все неисправности АБС Приоры, условно можно разделить на две категории. Неисправности электронной части и неисправности в области гидромеханики. Так их и стоит рассматривать.

Электроника

Это выход из строя узлов, связанных с электроникой:

• обрывы в жгуте электропроводки;
• выход из строя датчиков скорости вращения;
• обрыв или замыкание катушки включения регулировочного клапана;
• выход из строя электродвигателя возвратного насоса;
• отказ реле включения клапанов;
• сбой программы, или выход из строя блока управления АБС.

Неисправности АБС В области гидромеханики

В этом случае наиболее характерными поломками являются протекания сальников в различных соединениях и узлах. Выработка рабочих поверхностей на дисках, и как следствие, изменение расстояния между датчиком и считываемой поверхностью. Заклинивание клапанов системы. Засорение патрубков гидроприводов и поломка рабочей части возвратного насоса.

Определение неисправности АБС

Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.

Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ.

Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.

Особенности диагностики АБС Приоры

Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»:

С0035 - неисправность левого переднего датчика;
С0040 – то же у переднего правого;
С0045 – неисправность заднего левого;
С0050 – то же правого заднего;
С0060 – отказ выпускного левого переднего клапана;
С0065 – отказ впускного переднего левого клапана;
С0070 – неисправность выпускного переднего правого клапана;
С0075 – неисправность впускного переднего правого клапана;
С0080 – заднего левого выпускного;
С0085 – впускного заднего левого;
С0090 – выпускного заднего правого;
С0095 – заднего правого впускного клапана;
С0110 – неисправность цепи возвратного насоса;
С0121 – отказ в цепи реле включения напряжения питания клапанов;
С0161 – неисправность в цепи стоп-сигнала;
С0245 – неправильное считывание частоты вращения;
С0550 - неисправность ЭБУ;
С0800 - несоответствие напряжения в сети АБС.

Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.

Замена датчиков АБС Лада Приора

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

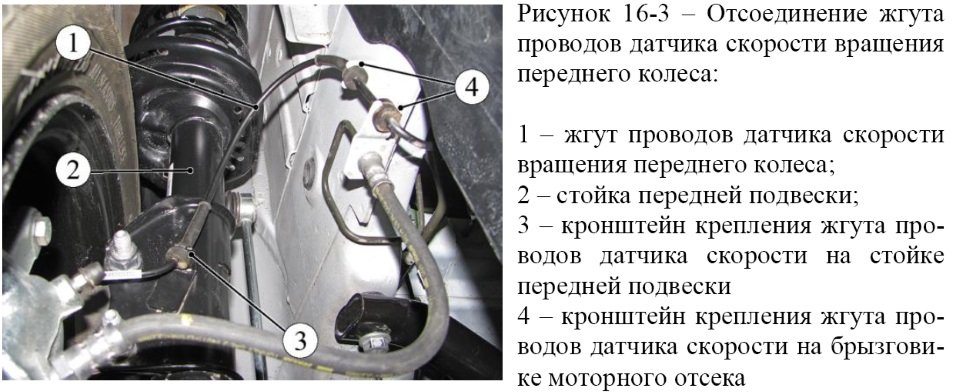

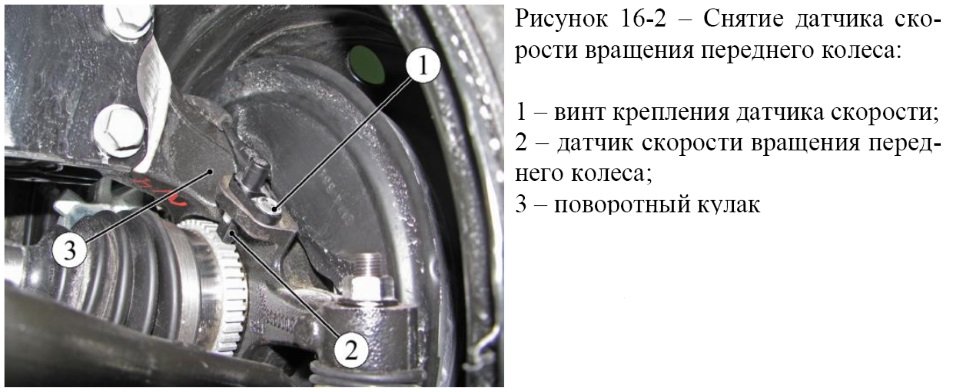

Инструкция по замене датчика АБС переднего колеса

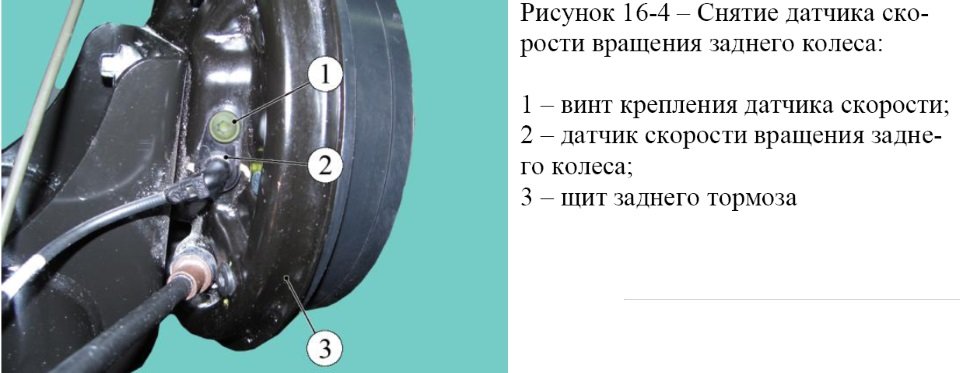

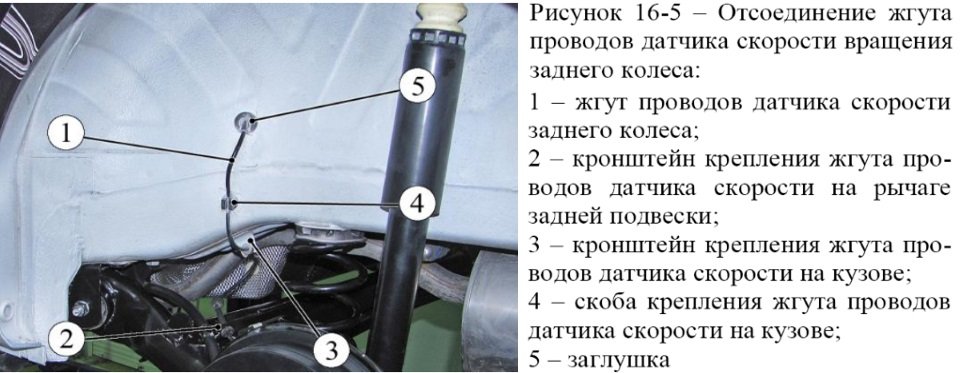

Инструкция по замене датчика АБС заднего колеса
