Двигатель 1.6 Форд Фокус 2 100 л.с.
- Содержание:
- Устройство двигателя Форд Фокус 2 1.6
- Привод ГРМ двигателя Форд Фокус 2 1.6
- Технические характеристики
- Неисправности и ремонт двигателя Duratec 1.6
- Тюнинг двигателя Ford Focus 1,6 100 л.с.
- Система регулирования фаз газораспределения Форд Фокус 2 1,6 (115л.с.)
- Обзор двигателя 1.6 Форд Фокус 2 - видео
Форд Фокус, это компактные автомобили американского производителя, пользующиеся большой популярностью на нашем рынке. Марка прославилась своей техникой, зарекомендовавшей себя с лучшей стороны. Форд Фокус второго поколения был самым популярным автомобилем в России в 2003-2008 годах. Отличительной особенностью была невысокая цена, хорошие ездовые характеристики и надёжные силовые установки. Двигатель на Форд Фокус 2 1.6 литра выпускался в двух модификациях, имеющих мощность 100 и 115 л.с. Это один и тот же мотор, только установка на 115 л.с. имеет систему регулирования фаз газораспределения Ti-VCT, за счёт чего и большая мощность. Двигатель 1.6 100 л.с. из серии Duratec (или по другой спецификации Zetec-SE) имеет брата близнеца, но объемом 1.4 литра. Конструктивно Duratec 1.6 и Duratec 1.4 практически одинаковы, поэтому данная статья будет интересна и обладателям 1.4 литрового мотора. Единственная разница заключается в размере и ходе поршня, других шатунах и коленчатом валу. А так это бензиновые атмосферные 16 клапанные моторы с алюминиевым блоком цилиндров и ремнем в приводе ГРМ. На Фокусах произведенных в России ставили движок Duratec 16V Sigma (Zetec-S) 1.6 л. 100 л.с.. Силовой агрегат оказался самым востребованным на Ford Focus 2.
Устройство двигателя Форд Фокус 2 1.6

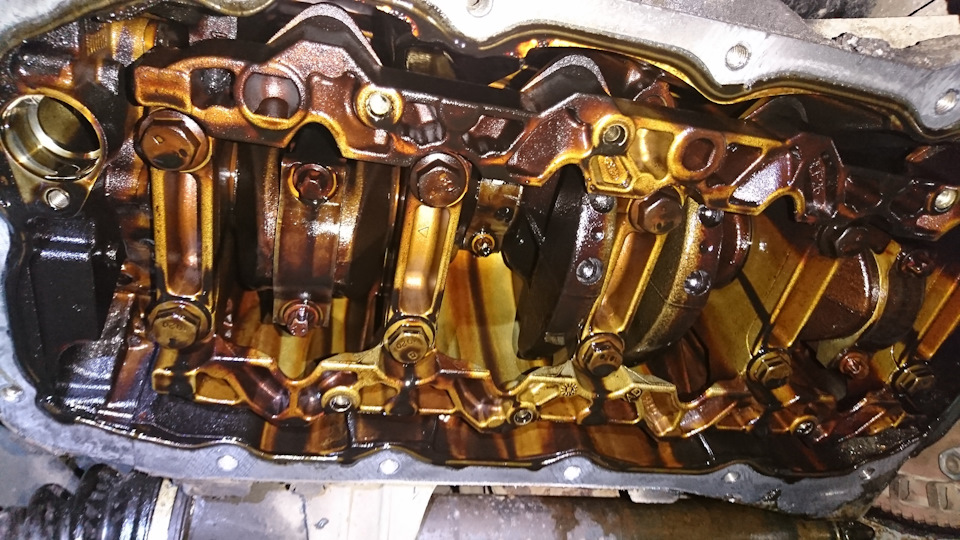

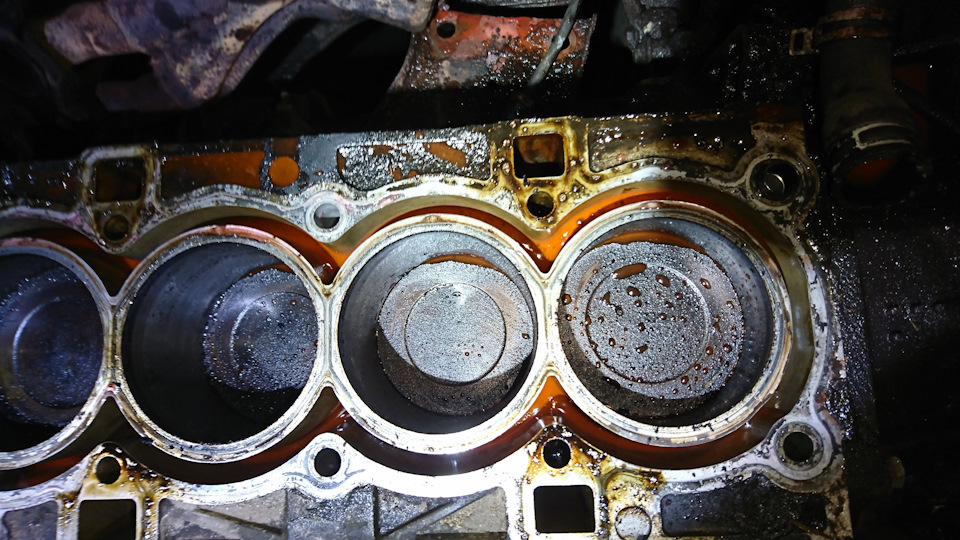

Двигатель Фокус 2 1.6 литра мощностью 100 лошадиных сил – бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Расположение в моторном отсеке поперечное. Порядок работы цилиндров: 1–3—4–2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну, расположенному на правой стенке блока цилиндров, а левая и задняя — к картерам коробки передач.Блок цилиндров Ford Focus 2 Duratec 1.6 отлит из алюминиевого сплава по методу Open-Deck со свободно стоящими (в верхней части блока) гильзами «мокрого» типа. В нижней части блока цилиндров расположены опоры коленчатого вала — пять постелей коренных подшипников вала с общей для всех постелей плитой (съемной крышкой), которая крепится к блоку десятью болтами. Коренные подшипники коленчатого вала обрабатываются в сборе с плитой. Коленчатый вал двигателя — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении его «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием.
Коренные и шатунные шейки коленчатого вала соединяют каналы, просверленные в теле вала, которые служат не только для подвода моторного масла от коренных к шатунным подшипникам, но и для центробежной очистки масла от твердых частиц и отложений при вращении вала. На переднем конце (носке) коленчатого вала установлены: зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов. Масляный насос. Мотор Форд Фокус 2 имеет комбинированную систему смазки. К деталям силовой установки масло подаётся под давлением, нагнетаемым масляным насосом. Конструкция насоса имеет шестерни внутреннего зацепления и редукционный клапан. Привод насоса осуществляется за счёт ведущей шестерни, установленной на носке коленчатого вала. Масло забирается насосом из поддона и, проходя через масляный фильтр, попадает в главную магистраль блока цилиндров. Оттуда оно поступает через масляные каналы к подшипникам коленчатого и распределительного валов.

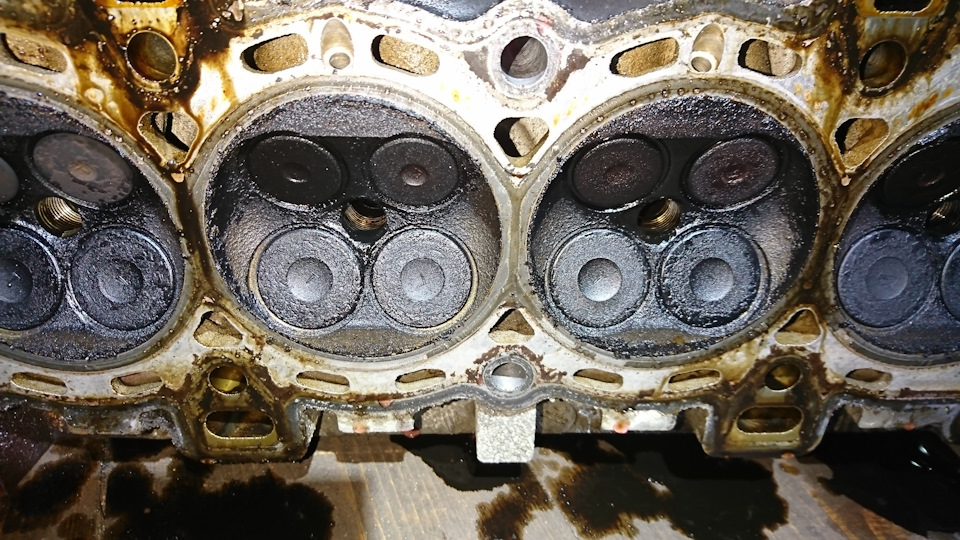

ГБЦ сделана из алюминиевого сплава. Клапаны в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской. Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслосъемные колпачки, изготовленные из маслостойкой резины. Клапан закрывается под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.
Привод ГРМ двигателя Форд Фокус 2 1.6

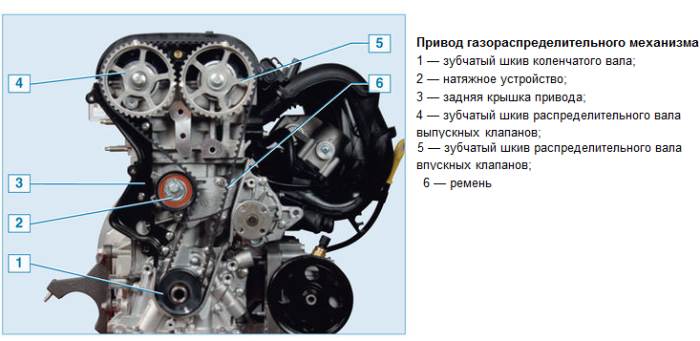

Привод распределительных валов осуществляется зубчатым ремнем от шкива коленчатого вала. Автоматическое натяжное устройство обеспечивает требуемое натяжение ремня в процессе эксплуатации. Особенностью привода газораспределительного механизма является то, что зубчатые шкивы коленчатого и распределительных валов не фиксируются на валах с помощью шпонок или штифтов, а — только за счет сил трения, возникающих на торцевых поверхностях шкивов и валов при затяжке болтов крепления шкивов. Схема привода ГРМ Форд Фокус 2 1.6 на фото чуть выше. На данном двигателе при обрыве ремня ГРМ гнет клапана, поэтому замену лучше не оттягивать. По регламенту замена ремня ГРМ на Фокус 2 1.6 16 клапанов проводится раз в 100 000 километров.
Технические характеристики
Более мощный мотор имеет такую-же конструкцию, что и двигатель 1.6 100 л.с, отличительной особенностью является наличие системы регулирования фаз газораспределения.
| Модель силовой установки | Форд Фокус 2 1,6 (100л.с.) | Форд Фокус 2 1,6 (115л.с.) |
| Объём двигателя, см3 | 1595 | 1595 |
| Количество цилиндров/клапанов, шт. | 4/16 | 4/16 |
| Цилиндр, диаметр, мм | 79,0 | 79,0 |
| Поршень, ход, мм | 81,4 | 81,4 |
| Мощность, лошадиных сил | 100 | 115 |
| Момент крутящий, Нм | 145 | 155 |
| Сжатие | 11 | 11 |
| Привод газораспределительного механизма | ремень (DOHC) | ремень (DOHC) |
| Тип топлива | бензин, АИ-95 | бензин, АИ-95 |
| Расход, литр/100 км (город/трасса/смешан) | 8,7/5,5/6,7 | 8,7/5,1/6,4 |
| Блок цилиндров, материал | алюминий | алюминий |
| Экологическое соответствие | Евро — 4 | Евро — 4 |
| Ресурс двигателя, км | 250000 | 250000 |
| Масса силовой установки, кг. | 90 | 90 |
Неисправности и ремонт двигателя Duratec 1.6
Двигатель Ford Focus Duratec 1,6 л. выпускается с 1998 года, в 2004-м был переименован с Zetec в Duratec, подрос крутящий момент со 145 Нм до 150 Нм, вместе с тем мотор был задушен под экологический стандарт Евро-4 и претерпел другие, мелкие и малозначимые для обычного владельца, изменения . Моторы ведут свою историю с 1995 года, разрабатывались с помощью японской компании Yamaha. Моторесурс двигателя форд фокус 1.6 — 250 тыс. км по данным завода, по сообщениям автолюбителей 300-350 тыс ходят без проблем. Сложно отметить какие либо технические недостатки движка, мотор очень удачный, надежный и не капризный. Его основной минус это малая мощность, к примеру самый популярный и массовый автомобиль Ford Focus II с таким мотором совсем не едет, особенно с АКПП. Чтоб движок служил долго и не создавал проблем хозяину, нужно обязательно раз в 60 тыс.км. менять ролики и ремень ГРМ, больших денег это не потребует. Поговорим о возможных неисправностях вашего дюратека 1.6, как и 1.4 литровый собрат, мотор изредка(!) может троить, вибрировать, греться, стучать, шуметь и т.д., Мотор очень неплохой и надежный, существует версия с регулируемыми фазами газораспределения Ti-VCT 1.6 л, но и тот и другой любителям активного вождения стоит обходить стороной, для таких случаев существует еще более надежный и ликвидный на вторичке двигатель 2.0 145 сил.Тюнинг двигателя Ford Focus 1,6 100 л.с.
Чип тюнинг Duratec 1.6. Первое, что приходит на ум владельцам это прошить, в надежде, что авто попрет как 2,5 литровый ST. Обычно после прошивки ваш 1,6 выдаст порядка 110-115 л.с., на практике прибавка совсем незначительная и больше носит характер самовнушения, при этом расход топлива увеличится. Делать или нет решать вам, по сути это деньги в никуда, переходим к следующему пункту. Установка компрессора на Duratec 1.6. Ровно как и на 1.4 литровый моторчик, на 1.6 тоже можно установить готовый кит на ПК-23-1, очень популярный среди тюнинга тазов. Рабочее давление компрессора 0,5 бар и его особенностью является возможность установки на стандартный дюратек мотор, без снижения степени сжатия в самые кратчайшие сроки(несколько часов). По заявлению производителя прибавка мощности составляет от 30 до 50%, по динамическим показателям автомобиль приблизится к подобным с мотором Duratec HE 2.0 л. В спокойном режиме, с периодическими ускорениями и своевременном обслуживании компрессора, автомобиль вас не разочарует. Ставить более мощный компрессор или турбину на фокус 1.6 на стандартный мотор закончится печально, а с доработкой ШПГ бюджет увеличивается в разы. Установка 2.0 л. на 1.6 литровый фокус. Идеальный тюнинг 1,6 литрового движка — заменить на 2.0, выше мощность, еще большая надежность и моторесурс. При этом расход топлива остается на том же уровне или незначительно увеличивается.Система регулирования фаз газораспределения Форд Фокус 2 1,6 (115л.с.)
Система VCT (variable valve timing) предназначена для независимого управления положением распределительных валов впускных и выпускных клапанов. Она регулирует параметры открытия клапанов в соответствии с нагрузкой на мотор и скоростью вращения. Таким образом, мощность силовой установки используется более эффективно, снижается расход топлива, улучшаются динамические характеристики, уменьшается токсичность выхлопа. Управление системой осуществляет электронный блок управления.
В системе регулирования фаз газораспределения насчитывается большое количество деталей и механизмов. Основные из них: электромагнитные клапаны, исполнительные механизмы и датчики положения распределительных валов.
Между верхней передней крышкой привода газораспределительного механизма и крышкой головки блока цилиндров, расположены два электромагнитных клапана системы (на каждый распределительный вал по одному). Общей передней крышкой подшипников распределительных валов и держателем сальников одновременно является крышка системы.

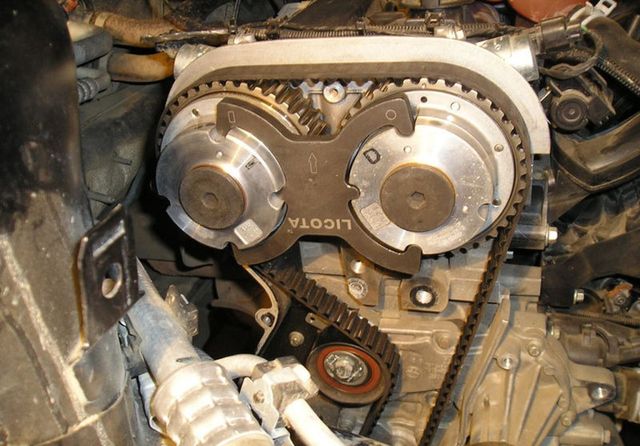

Исполнительные механизмы системы приводятся в действие при помощи ремня привода газораспределительного механизма. Вращение распределительным валам передаётся при помощи гидромеханической связи. Положение валов отслеживают диски датчиков, закреплённые на концах. Сами датчики находятся в крышке головки блока цилиндров.
К электромагнитным клапанам системы фаз газораспределения масло подаётся по каналам в крышке CVT из магистрали головки блока цилиндров и далее, идёт к исполнительным механизмам.
Поворот распределительного вала на требуемый угол происходит благодаря гидромеханическому воздействию на отдельные элементы исполнительного механизма. Исполнительный механизм срабатывает от давления масла, которое через электронный блок управления регулируется золотниковым устройством каждого электромагнитного клапана.
На работу механизма в целом большое влияние оказывает чистота моторного масла. Золотниковое устройство очень требовательно и чувствительно. Именно поэтому в канале головки блока цилиндров встроен фильтр, через который проходит масло, прежде чем попасть к клапанам. Фильтр не сменный, а при засорении смазка продолжает подаваться в систему по обводному каналу магистрали.
Обзор двигателя 1.6 Форд Фокус 2 - видео
