Регулировка клапанов ВАЗ 2106

Содержание:

Автомобиль ВАЗ 2106 оснащен двигателем с верхним расположением клапанов и распредвала, привод которого выполняется цепью от коленчатого вала. Изначально с завода тепловой зазор клапанов газораспределительного механизма установлен на нужную величину, но со временем в процессе эксплуатации он нарушается, приводя к нарушению в работе мотора. Слишком малый зазор приводит к поджатию клапанов, из-за чего нарушается герметичность цилиндров. При увеличенном зазоре клапана открываются не полностью.

Заводом-изготовителем рекомендуется проводить регулировки клапанов каждые 30 тыс. км. Но возможны и другие факторы, при которых требуется отрегулировать клапана.

Первым признаком нарушения тепловых зазоров в клапанах является появление металлического звона в верхней части двигателя – клапана «стучат».

Также регулировка должна проводиться каждый раз, когда проводились ремонтные работы, включающие снятие головки блока.

Регулировка клапанов ВАЗ 2106 своими руками – пошаговая инструкция

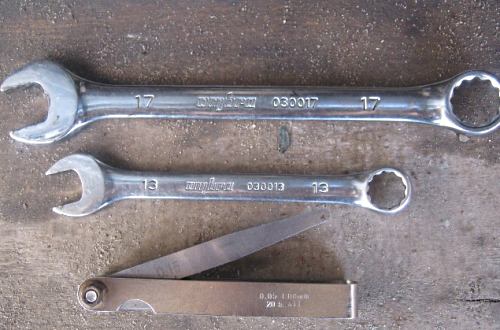

Шаг 1. Подготовьте инструмент.

К нему можно отнести:
➤ рожковые ключи на 17 и на 13;

➤ 0,15-миллиметровый щуп (можно замерить микрометром);

➤ плоскую отвертку;

➤ набор торцевых головок и трещотку.

Шаг 2. Удостоверьтесь, что соблюдены все необходимые условия:

➤ температура движка максимально приближена к температуре в гараже (на улице);

➤ ремень ГРМ имеет нормальное натяжение.

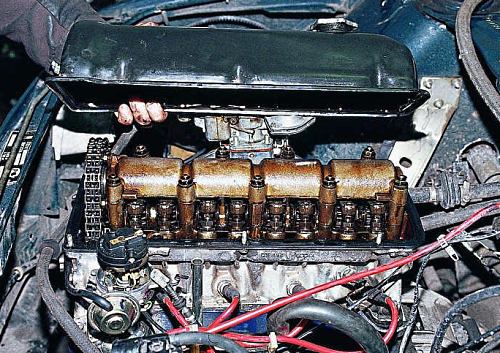

Шаг 3. Снимите клапанную крышку.

➤ Выкрутите гайки крепления (3 шт.) крышки воздушного фильтра и снимите ее.

➤ Выньте сам фильтр.

➤ Вывентив 4 гайки крепления, отсоединив шланг сапуна, тросик подсоса и тягу привода заслонки карбюратора, демонтируйте оставшуюся часть корпуса воздушного фильтра.

➤ Открутите крепежные гайки (8 шт.) клапанной крышки – здесь вам пригодиться головка на 10 и трещотка — и снимите ее.

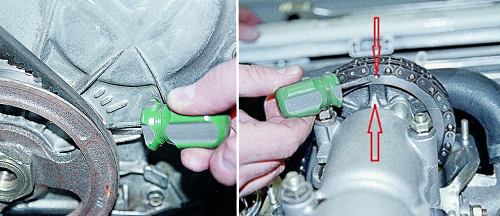

Шаг 4. Выставьте шкив коленвала и распредвала по отметкам.

По сути, если натяжение цепи ГРМ было правильным, метки будут совпадать сами по себе – без регулировки. Однако в целях подстраховки, лучше все же перепроверять, совпадают ли метка шкива коленчатого вала и самая длинная метка на передней крышке карбюратора, а также метка шестерни звезды распределительного вала и выступ на крышке.

Порядок регулировки клапанов ВАЗ 2106

Шаг 5. Отрегулируйте клапана №6 и №8.

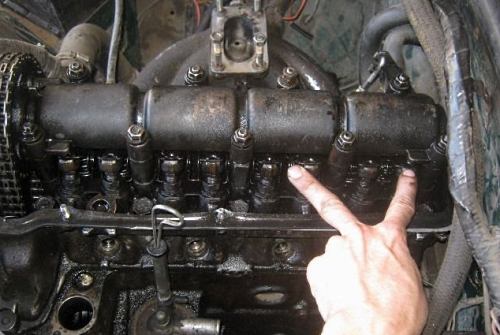

При правильно выставленных метках поршень 4-го цилиндра двигателя находится в ВМТ (верхней мертвой точке), а значит – самое время регулировать клапана №6 и №8. Отсчет номера клапана производится с передней части мотора, то есть слева от вас.

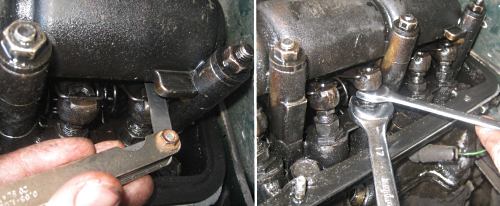

Итак, возьмите щуп и вставьте его между распределительным валом и рокером. Осуществляться данная процедура должна с заметным затруднением. Если это не так: щуп заходит очень легко или, наоборот, вообще не вставляется – воздействуя на регулировочный болт и контрольную гайку, клапана необходимо регулировать.

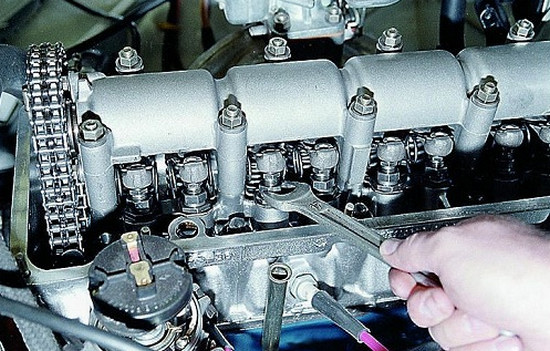

➤ Рожковым ключом на 17 ослабьте зажим контргайки.

➤ Не отпуская последнюю, ключом на 13 произведите вращение верхней регулировочной гайки до получения оптимального зазора.

➤ Затяните контргайку в первоначальное положение.

➤ Проведите контрольный измерения щупом.

➤ При необходимости повторите все вышеописанные действия.м

Шаг 6.

Повернув коленвал на 180 градусов, аналогично 5-му шагу отрегулируйте клапана №4 и №7.

Шаг 7.

Осуществите регулировку клапанов №1 и №3, предварительно вновь прокрутив коленчатый вал на 180 градусов (360 градусов от начального положения).

Шаг 8.

Опять же поверните коленвал на 180 градусов (540 градусов от начального положения) и отрегулируйте клапана №2 и №5. Действия прежние.

Шаг 9.

Завершите работы по регулировке клапанов на ВАЗ 2106, собрав все снятые детали в обратном порядке.

Полезные советы

• Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма.

• Цепь должна быть установлена правильно.

• Следует тщательно проконтролировать степень её натяжения.

• Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка.

• Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

• Эти щупы обладают большей шириной.

• Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала.

• Это не дает возможности определения корректной величины зазора.

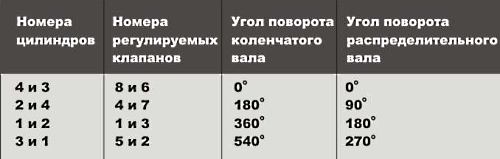

• В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы.

• Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

• Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность.

• Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

• Опираясь на вышеуказанную информацию, процесс регулировки клапанов может быть осуществлен как в специализированном автосервисе, так и самостоятельно, путем проведения всех работ владельцем автомобиля.
