Впервые АВТОВАЗ запускает в серию 1,8-литровый мотор, впервые внедряет изменяемые фазы газораспределения и впервые применяет селективную сборку на конвейере. Двигатель объемом 1,8 л (122 л.с.) внешне не сильно отличается от нынешних вазовских шестнадцатиклапанников. Но это новый мотор, причем собственной разработки. Старт производства — в феврале.«Новейшая история» 1,8-литрового двигателя началась на АВТОВАЗе в 2006 году. Тема была инициирована тогдашним главным конструктором завода Владимиром Ивановичем Губой в рамках проекта «Силуэт», он же ВАЗ-2116, он же «ВАЗовский С-класс». Мотор задумывался как верхний или один из верхних в линейке. Планировался под установку не только на С-класс, но и на внедорожники. Конструкция мотора была детально проработана, но проект встал по причине того, что С-класс в целом не был поддержан руководством предприятия. В следующий раз тема возникла в 2008 году и уже с совершенно новым видением – мотор планировалось создать с «привязкой» к действующему производству двигателей, ибо было понятно, что абсолютно новую конструкцию заводу не потянуть. Был проведён ряд консультаций с иностранными компаниями, занимающимися разработкой систем регулирования фаз газораспределения VVT, и в итоге в октябре 2008 года появился контракт с британской фирмой Ricardo. В августе следующего 2009 года в Тольятти собрали первые моторы и отправили англичанам на испытания. В конце 2009 года были подтверждены все проектные показатели и начался процесс доводки. История у двигателя получилась непростая – много раз проект в силу тех или иных причин останавливался и запускался вновь. Но в феврале 2016 года стартовало его серийное производство. ➤ Дроссельная заслонка — без механического привода. ➤ В головке блока цилиндров сделаны дополнительные масляные каналы к регулятору фаз. Облегченные клапаны — фирмы Mahle. ➤ Катколлектор поставляет российская компания Экоальянс. Диаметр входных каналов увеличен до 39 мм. Датчик кислорода несет эмблему Bosch. ➤ Коленчатый вал — с увеличенным радиусом кривошипа. ➤ Рабочий объем цилиндров прирос благодаря большему ходу поршней. ➤ Надежный водяной насос повышенной производительности закупают у корейской фирмы GMB. ➤ Впервые на двигателе ВАЗ установлен импортный маслонасос GMB повышенной производительности. ➤ Применен новый автомат натяжения зубчатого ремня — с двумя роликами, немецкой фирмы INA. ➤ Облегченная шатунно-поршневая группа — производства Federal Мogul. ➤ Топливная рампа — фирмы Continental. Форсунки — увеличенной производительности, факел распыла оптимизирован под рабочий процесс нового двигателя. ➤ Двигатель объемом 1,8 л внешне не сильно отличается от нынешних вазовских шестнадцатиклапанников. Но это новый мотор, причем собственной разработки.
Технические характеристики двигателя ВАЗ-21179 1.8
Базовая модификация Веста и Х-рей
| Тип | рядный |
| Кол-во цилиндров | 4 |
| Кол-во клапанов | 16 |
| Точный объем | 1774 см³ |
| Диаметр цилиндра | 82 мм |
| Ход поршня | 84 мм |
| Система питания | распр. впрыск |
| Мощность | 122 л.с. |
| Крутящий момент | 170 Нм |
| Степень сжатия | 10.3 |
| Тип топлива | АИ-92 |
| Экологические нормы | ЕВРО 5 |
| Тип | рядный |
| Кол-во цилиндров | 4 |
| Кол-во клапанов | 16 |
| Точный объем | 1774 см³ |
| Диаметр цилиндра | 82 мм |
| Ход поршня | 84 мм |
| Система питания | распр. впрыск |
| Мощность | 145 л.с. |
| Крутящий момент | 184 Нм |
| Степень сжатия | 10.3 |
| Тип топлива | АИ-92 |
| Экологические нормы | ЕВРО 5 |
Новый мотор предназначен для моделей Веста, XRAY и Ларгус. На блоке цилиндров есть дополнительная площадка для нанесения серийного номера. Ее хорошо видно при продольной установке силового агрегата в моторном отсеке. Поняли намек? Официальной информации пока нет, но нетрудно догадаться, что речь идет о Ниве. Блок цилиндров унифицирован с применяемым на нынешних 1,6?литровых двигателях ВАЗ?21126, — 21127 и —21129. Та же высота и тот же диаметр цилиндров. Отличия — в дополнительных каналах системы смазки, обеспечивающих работу регулятора фаз, и дополнительных каналах системы охлаждения.

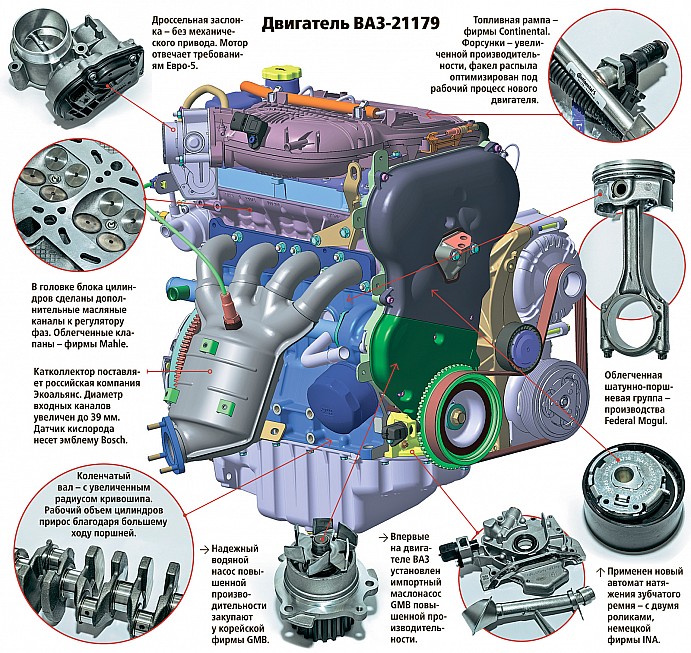

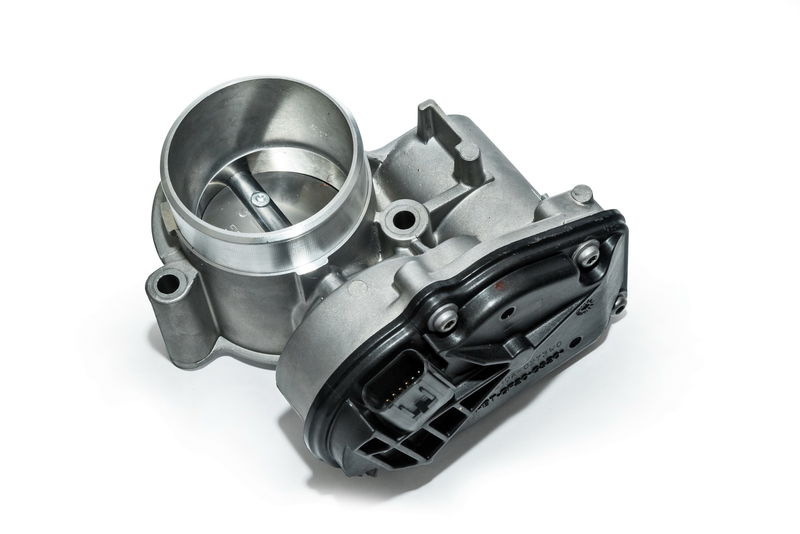

Дроссельная заслонка — без механического привода. Мотор отвечает требованиям Евро 5
Рабочий объем подняли путем увеличения хода поршня с 75,6 до 84,0 мм. Коленчатый вал — с увеличенным радиусом кривошипа и иными противовесами. Для снижения потерь на трение уменьшили с 47,8 до 43 мм диаметры шатунных шеек коленвала. Стали другими масляные каналы — так называемое сверление из шейки в шейку позволяет снизить себестоимость производства, а в масляных каналах остается меньше стружки и грязи. На торце вала нанесена метка классов коренных и шатунных шеек для точной подгонки вкладышей по диаметру, то есть для селективной сборки.

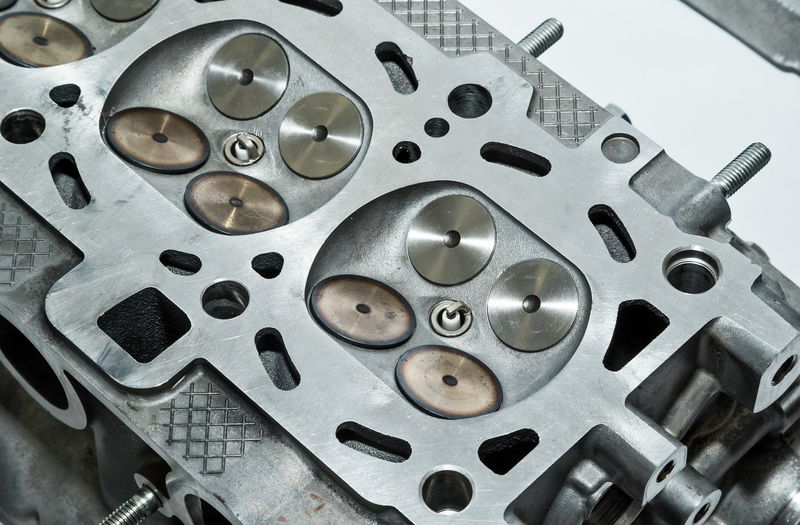

В головке блока цилиндров сделаны дополнительные масляные каналы к регулятору фаз. Облегченные клапаны — фирмы Mahle
Блок цилиндров и коленчатый вал производят на АВТОВАЗе. А вот облегченную шатунно-поршневую группу закупают у компании Federal Mogul — Восток (Тольятти). На юбку поршня нанесено графитовое покрытие, форма юбки откорректирована для увеличения пятна контакта. Кольца такие же, как на других моторах семейства, только маслосъемные имеют хромированное покрытие. Высота жарового пояса увеличена на 1,3 мм, и теперь так называемая компрессионная высота составляет 26,7 мм против 25,4 мм у моторов объемом 1,6 л. Плата за увеличение рабочего хода поршня при той же высоте блока — уменьшение длины шатуна с 133 до 128 мм. Нижняя головка шатуна выполнена по так называемой разрывной технологии — как и у нынешних 1,6?литровых моторов.

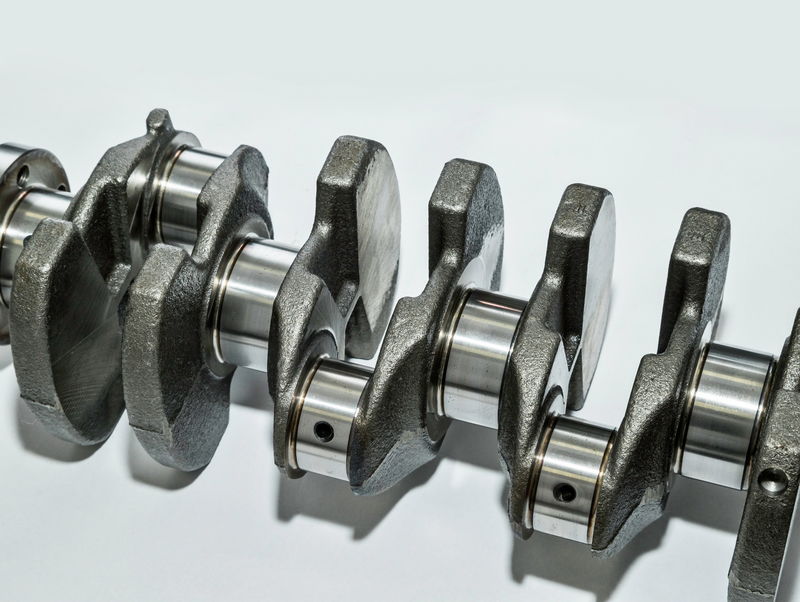

Коленчатый вал ВАЗ-21179 — с увеличенным радиусом кривошипа. Рабочий объем цилиндров прирос благодаря большему ходу поршней
Регулировка фаз потребовала модернизации системы смазки. Установлены коренные вкладыши с маслораздающей канавкой переменного сечения — для снижения расхода масла. Впервые на вазовском моторе появился маслонасос зарубежного производства — южнокорейский GMB. Производительность отечественных насосов составляет 34–38 л/мин при оборотах двигателя 6000 об/мин, а GMB выдает 54–60 литров. Корпус насоса алюминиевый, а не чугунный. Сечение маслозаборника, разумеется, увеличено. Алюминиевый поддон картера двигателя имеет фланец для сопряжения с картером сцепления, что повышает жесткость силового агрегата. Объем масляного картера — 4,4 л против 3,2 л у двигателя 1.6.
Водяной насос тоже корейский, с добротными подшипником и уплотнениями, гарантирующими надежность. Он лучше серийных вазовских: помимо прочего выше производительность. Пластиковый модуль впуска делает тольяттинская фирма Мотор-Супер. Газодинамические характеристики впускного тракта оптимизированы под новый мотор. Развитое оребрение модуля позволило уменьшить шум. Система управления двигателем работает не с показаниями массового расхода воздуха, а рассчитывает параметры через температуру и давление. Поэтому в модуле впуска есть гнездо для соответствующего датчика.

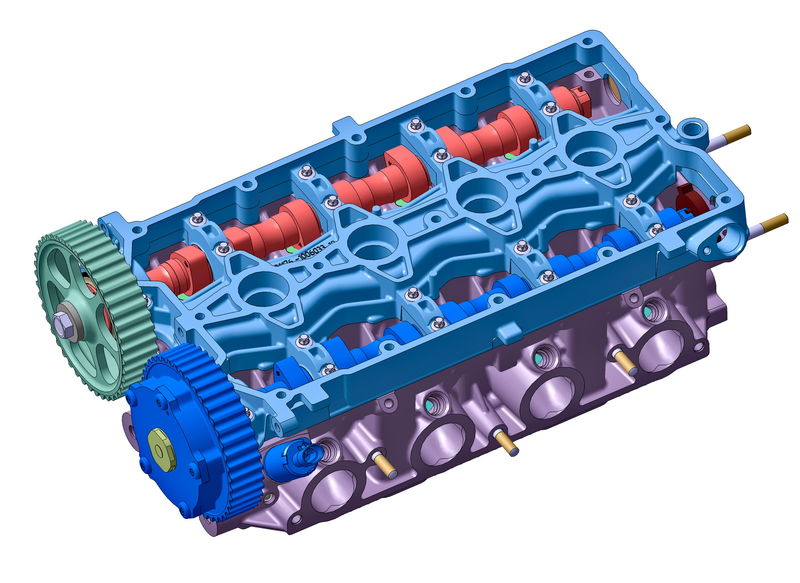

Головка блока цилиндров ВАЗ 21179 1,8 литров. Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала
Головка блока цилиндров — отечественного производства. В литье есть дополнительные каналы, по которым масло поступает к регулятору фаз, а также гнёзда для соленоида управления регулятором и датчика фаз. На впускном распределительном валу фиксируют задающий диск, отслеживающий его положение. Значительно переработана водяная рубашка для лучшего охлаждения камеры сгорания. Кроме того, снизили сопротивление прокачиванию жидкости. Газовые каналы доработали для лучшего наполнения цилиндров и интенсификации вихревого движения топливовоздушного заряда.
Распределительные валы южнокорейского производства поставляет компания Toyota Tsusho. Они полые внутри, а кулачки изготовлены методом порошковой металлургии. Такой распределительный вал существенно легче прежнего, чугунного. Клапаны фирмы Mahle тоже облегченные, со стержнями диаметром 5 мм. Сухари, направляющие, маслосъемные колпачки — соответствующего размера. Цель облегчения — снижение инерционности системы, что дает возможность с большим ускорением открывать клапан.
Распределительные валы сделаны в Корее. Хорошо видны задающий диск и датчик фаз, позволяющие отслеживать положение впускного вала
На впускном распределительном валу установлен механизм регулирования фаз гидравлического типа. Его конструкция традиционна, а вот размеры — под наш мотор. Поставщик — немецкая фирма INA. Валы приводит зубчатый ремень производства компании Continental. По заверениям заводских специалистов, он будет служить 180 000 км.
Новый мотор весит 99,3 кг. При испытаниях на стенде он продемонстрировал высокую топливную экономичность. В некоторых режимах — и вовсе рекордсмен среди вазовских двигателей! Ресурс — 220 000 км, но при заботливом отношении проходит до 400 тысяч. Еще одна радость для будущих покупателей: мотор можно заправлять бензином АИ?92. Конечно, на 95-м мощностные показатели будут выше, но тут уж выбирать владельцу — экономить или «отжигать».

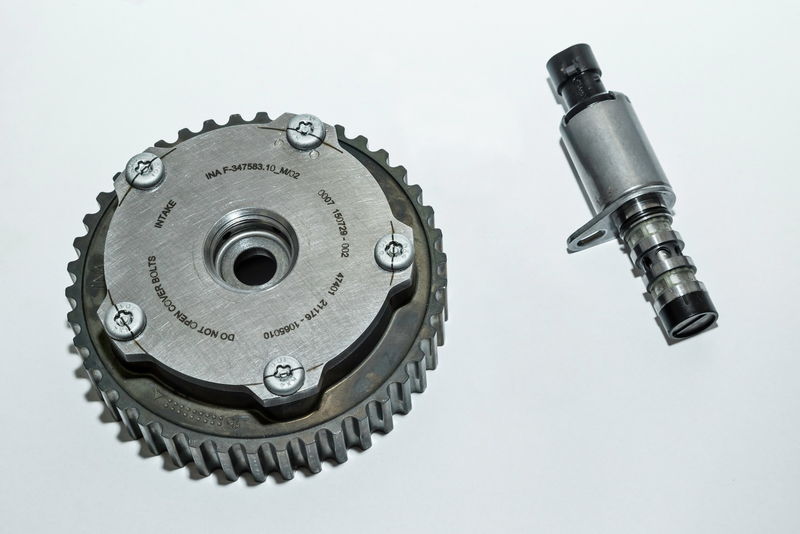

Регулятор фаз (INA) и соленоид управления регулятором
Похоже, сдвинулись не только фазы в механизме газораспределения, но и отношение к потребителю. Кстати, потенциал нового мотора не исчерпан. Перспектива — второй регулятор фаз, теперь уже на валу выпускных клапанов. И на этом, уверен, развитие этого двигателя не закончится.
