Где находится диагностический разъем Лада Гранта?
- Содержание:
- Как можно использовать диагностическую колодку
- Где находится диагностический разъем на Гранте? - видео

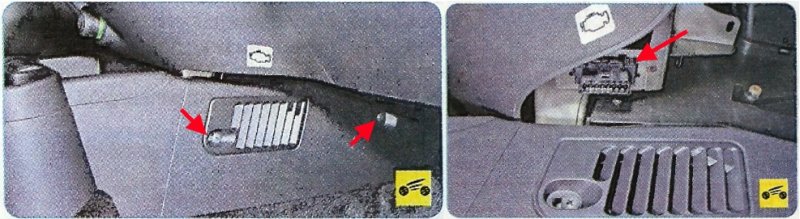

Диагностический разъем автомобиля предназначен для скоростного обмена данными с устройствами диагностики, что позволяет считывать и стирать коды ошибок, корректировать некоторые предустановки в RAM и считывать текущее значение параметров датчиков установленных на автомобиле. Таким образом, чтобы воспользоваться данными функциями нужно прежде всего знать, где в Гранте диагностический разъем. Диагностический разъем Гранты располагается слева от вещевого ящика (бардачка), над боковой вентиляционной решеткой в районе левой ноги пассажира. Чтобы получить к нему доступ придется открутить пару винтов крепления пластиковой панели.

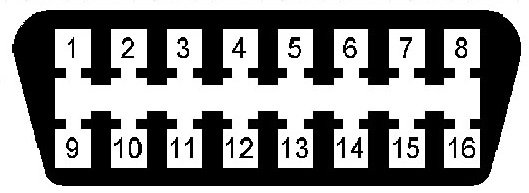

Разъем диагностики Гранты имеет тип ODB-II (16-ти контактный в форме трапеции), схема разъема представлена на фото:
| Контакт | Назначение |
|---|---|
| 1 | none |
| 2 | J1850 Шина+ |
| 3 | none |
| 4 | Заземление кузова |
| 5 | Сигнальное заземление |
| 6 | Линия CAN-High, J-2284 |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 8 | none |
| 9 | none |
| 10 | J1850 Шина- |
| 11 | none |
| 12 | none |
| 13 | none |
| 14 | Линия CAN-Low, J-2284 |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) |
| 16 | Питание +12В от АКБ |

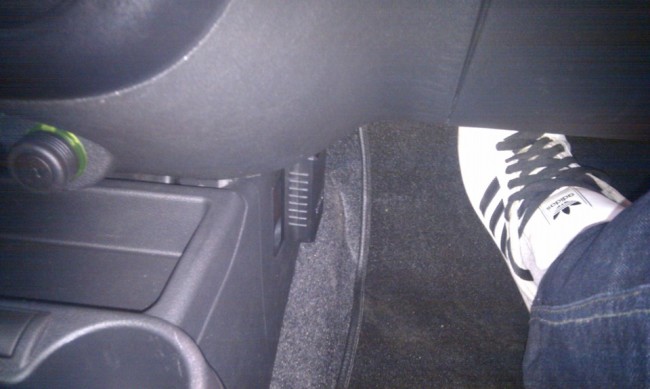

Пассажир нечаянно может зацепить диагностический разъём ногой.
Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.
Как можно использовать диагностическую колодку

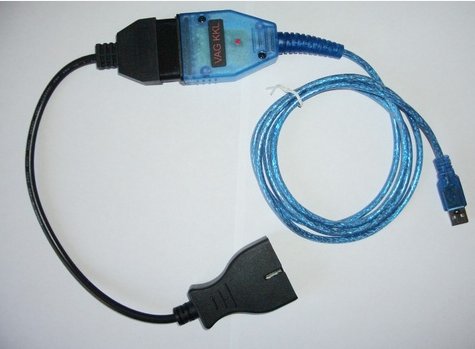

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору. 2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее. 3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы. Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.Где находится диагностический разъем на Гранте? - видео
