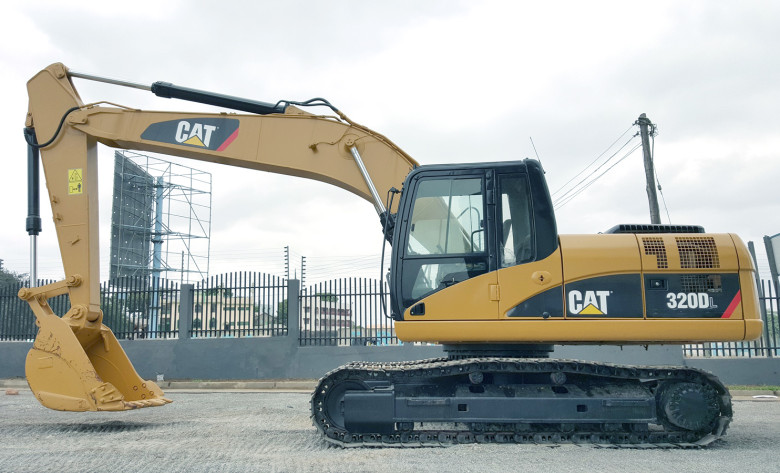

Caterpillar 320 представляет собой гусеничный экскаватор, обладающий усовершенствованной ходовой частью, прогрессивной системой управления и большим разнообразием навесного оборудования. Технические характеристики экскаватора катерпиллер 320 позволяют эффективно его использовать в самых суровых условиях при разработке грунтов различной степени сложности.
Машина может без проблем выполнять свою деятельность в диапазоне температур от -50 до +500С. При этом она проста в эксплуатации и нетребовательна к качеству топлива. Впервые серия Caterpillar 320, которая состоит из моделей D, DL и С, начала производиться в 2007 году и её выпуск продолжался вплоть до 2013 года. В настоящее время изготовление данной линейки агрегатов полностью прекращено.
За счет возможности установки дополнительного оборудования достигается универсальность техники и продуктивность работ. Для достижения максимального эффекта предусмотрена система для быстрой замены рабочих органов. В качестве вспомогательных агрегатов используются грейфер, ковш «обратная лопата», гидравлический молот и т.д.
Особенности и преимущества

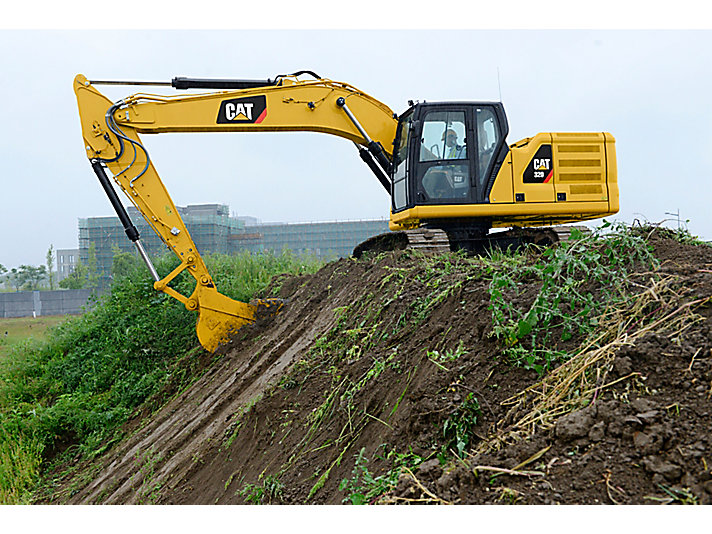

Основной сферой применения экскаватора Cat 320 является разработка траншей, котлованов и прочих выемок. Он используется при прокладке инженерных сетей, планировке территорий, устройстве насыпей и отвалов.
Диапазон рабочих температур составляет -50/+50 градусов, что обеспечивает возможность работы в любое время года. К преимуществам машины относится экономичность как с точки зрения потребления горючего, так и затрат на обслуживание. Разработчики предусмотрели технические решения, которые уменьшают расходы на ремонт, эксплуатацию и уход за техникой. По окончании смены оператор может проконтролировать наработку.
Компания Cat занимается производством моделей с компактным, стандартным и уменьшенным радиусом поворота, что является ее особенностью. Потребитель может подобрать машину с необходимыми параметрами.
К системам контроля Cat 320DL относится система Product Link, которая отслеживает положение экскаватора, продолжительность смены, его эксплуатационное состояние. Кроме того, она гарантирует безопасность.
Доступ к данным бортового компьютера возможен без непосредственного подключения к технике, считывать информацию можно дистанционно благодаря установке системы Connect LINK. Это положительно сказывается на производительности работ, позволяет контролировать процесс и определять сроки выполнения поставленной задачи.
Технические характеристики
вес
22,1 т;
усилие на поворотной платформе
62 кНм;
глубина рытья
7,58 м;
радиус рытья
10,68 м;
высота выгрузки
1,31-7,02 м;
высота реза
9,87 м;
вместительность рабочего органа
0,8-1,2 м3;
сила на крюке
206 кН;
ширина режущей кромки
1 м.
длина
8,96 м;
ширина
2,98 м;
высота
3,12 м;
клиренс
0,45 м;
ширина колеи
2,38 м;
вылет по горизонтали
9,83 м;
длина гусениц
4,45 м;
задний радиус поворота платформы
2,75 м.
Расход топлива Катерпиллер 320
Техника потребляет порядка 10-14 л/ч дизеля при работе в легком режиме, 17-20 л/ч – в среднем и 20-23 л/ч – в тяжелом. Вместительность бака для топлива составляет 290 л.
Двигатель
На Катерпиллер 320 устанавливается четырехтактный шестицилиндровый силовой агрегат собственного производства мощностью 103 кВт или 140 лошадиных сил. Модель С6.4 Acert соответствует нормам Tier 2 и Stage 2 по качеству выхлопа, она имеет объем 6,4 л. Для обеспечения долговечности двигателя предусмотрена установка надежных компонентов и проверенных систем. Мотор не привередлив к качеству дизельного топлива, надежен и экономичен.
Двигатель
Cat С6.4 Acert
Мощность
103/140 кВт/л.с.
Охлаждение
жидкостное
Горючее
дизельное
Цилиндров
6
Диаметр цилиндра
102 мм
Ход поршня
130 мм
Рабочий объём
6.37 л
Скорость
5.5 км/ч
Объем бака
290 л
Диаметр каждого цилиндра составляет 102 мм.
Устройство Катерпиллер 320
Техника используется для выполнения целого ряда строительных задач. Он оборудуется ковшом большой вместительности и может дополняться вспомогательными навесными органами.
На корпус крепится большое количество деталей, среди которых радиаторные решетки, накладные панели и т.д. Он может поворачиваться на значительный угол, что гарантирует удобство и высокую скорость выполнения работ. Плиты противовеса оборудуются петлями для монтажа и демонтажа. Рычаги управления и стреловое оборудование экскаватора Caterpillar 320DL оснащены гидроцилиндрами и линиями. Для изготовления рукояти и стрелового механизма предусмотрена современная процедура закалки. Она исключает появление остаточных напряжений, возникающих при сварке. Заклепки выполняются в нейтральных тонах, поэтому не бросаются в глаза.

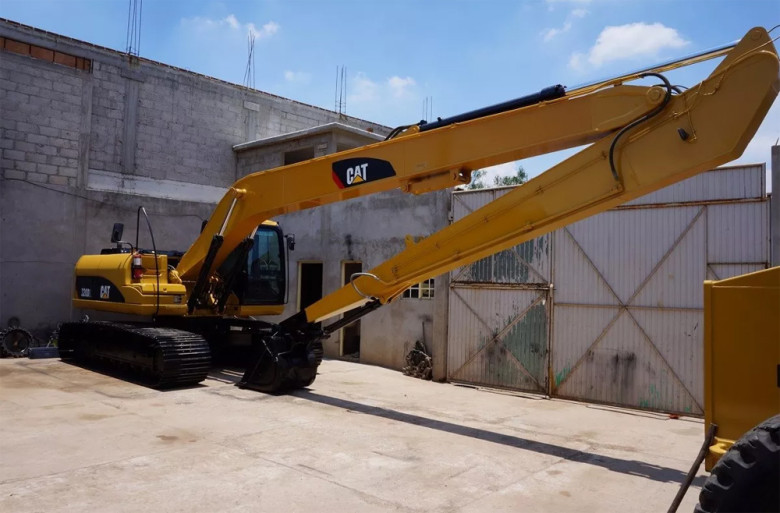

Стрела имеет сложную кинематику и может перемещаться в разных направлениях, а ковш имеет большой угол наклона.
Для повышения прочности и надежности предусмотрена замена практически всех пластиковых элементов на металлические. Покраска наносится по специально разработанной технологии, что исключает появление дефектов и неровностей.
На поворотную платформу Катерпиллер 320 устанавливаются подшипники, обладающие большой площадью опирания. Они гарантируют устойчивость и снижают качание при движении и работе.
Ходовая. При разработке экскаватора особое внимание было уделено раме, она характеризуется прочностью, надежностью и длительным сроком службы. Жесткость позволяет эксплуатировать технику в сложных условиях, а система амортизаторов отвечает за поглощение динамических воздействий. В стандартной комплектации спецмашина широко применяется при работе в стесненных условиях, при частых перемещениях, в том числе по неровному основанию.

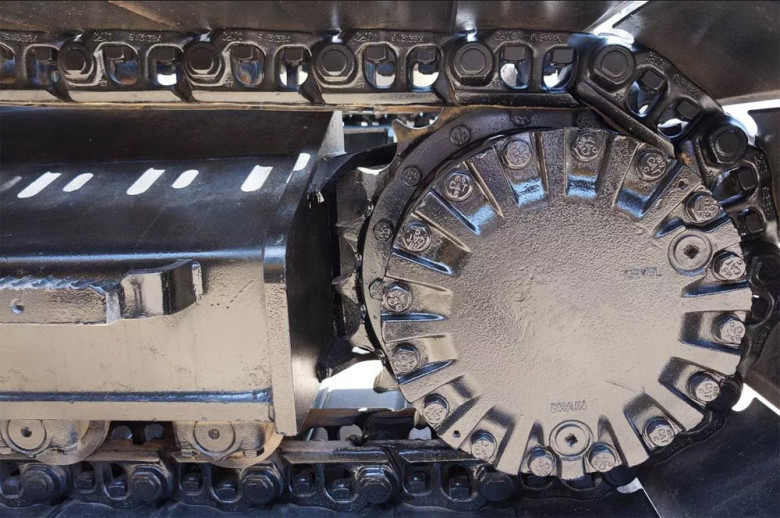

Гусеничные ленты экскаватора Cat 320 производятся из стали с высокой прочностью и износостойкостью. Звездочки обеспечивают постоянно натянутое состояние полотна.
Гидросистема. Давление в гидравлической системе Cat 320DL составляет 35 МПа. В ее состав входит пара насосов, которые обеспечивают перекачку жидкости со скоростью 428 л/минуту. Это гарантирует высокую эффективность и продуктивность рытья.
К преимуществам элементов гидросистемы относятся жесткость, мощность, продолжительный срок службы, которые повышают технические характеристики машины.
Система возврата к копанию положительно сказывается на сокращении потребления мощности, длительности рабочего цикла и потерь давления в системе, повышении КПД и производительности.

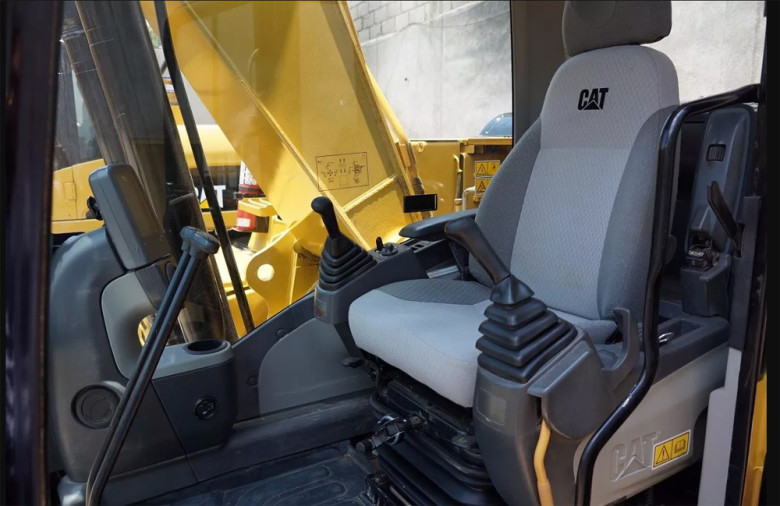

Кабина оператора. Экскаватор Caterpillar 320DL оснащается современной кабиной с панорамной обзорностью. Система кондиционирования отвечает за создание комфортных температурных условий в салоне не зависимо от погоды. В стандартную комплектацию входит установка пластиковых поручней и зеркал заднего вида, камеры и магнитолы. Удобство оператора также обеспечивается за счет рационального расположения элементов управления. Системы безопасности исключают опрокидывание техники и повреждения металлической кабины в результате падения предметов с высоты.
Большой угол обзора обусловлен креплением стекол к кабине без оконных рам. Ветровое стекло может быть помещено в верхнее положение посредством нажатия кнопки в салоне.
Снижение вибрации и шумности в Cat 320 обеспечивается путем установки резинометаллических опор. Усталостные напряжения не появляются благодаря монтажу трубы из стали с толстыми стенками в нижней части кабины.
Система управления. Система джойстикового управления запроектирована таким образом, чтобы снизить усталость кисти водителя.
Основные переключатели находятся на правой консоли. Панель HAVC располагается слева. В салоне имеется монитор, который выводит основную информацию о состоянии машины. Здесь установлены световой и звуковой индикаторы, клавиатура. Данные могут выводиться на 42 языках.
Удобство обслуживания
К достоинствам техники относится простота и удобство обслуживания. Точки проведения сервисных работ находятся в зоне доступа с уровня земли, что гарантирует высокую скорость и эффективность осмотра и ремонта экскаватора Кат 320.
Система очистки воздуха предусматривает установку двух фильтров, при загрязнении которых появляется световой индикатор на мониторе. В базовую сборку входит установка необслуживаемых АКБ и выключателей массы.
Блок фильтров гидравлической и топливной систем, а также гидронасосы расположены в правом отсеке. В левом находятся радиатор, система охлаждения масла и надувочного воздуха, конденсатор кондиционера. Доступ к ним открывается с уровня земли. На радиатор устанавливается расширительный бак и сливной кран.
Блок смазки стрелового оборудования расположен в самой конструкции, что гарантирует тщательное смазывание деталей агрегата. Замена ГСМ осуществляется максимально просто.
Навесное оборудование
В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:
В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:
• бура, используемого с грунтами любой категории. С ним машина может работать на строительной площадке и месте разработки полезных ископаемых. Для его установки требуется адаптер;
• гидравлических ножниц, которые используются при сносе строительных объектов. Они характеризуются большим усилием, за счет которого осуществляется разрушение конструкций на основе бетона, а также рельс. За счет установки ротатора обеспечивается максимальная точность и возможность выставления угла наклона рабочего органа. Монтаж производится с помощью адаптера;
• гидромолота, который используется при демонтажных работах с конструкциями и материалами на основе бетона и асфальтобетона. Установка производится через адаптер;
• ковша для земляных работ, который входит в базовую комплектацию Кат 320. Данные ковши отличаются по объему, размерам, назначению и количеству зубьев. Для установки не требуется адаптер;
• ковша для планировки территорий, он может производить погрузочно-разгрузочные операции с сыпучими материалами. Агрегат не оборудуется зубьями, имеет несколько увеличенную ширину по сравнению со стандартным рабочим органом. Монтаж не требует применения адаптера;
• фронтального отвала, который используется для очистки и планировки территорий при условии наличия рыхлых грунтов. Входит в стандартную комплектацию нескольких модификаций, может устанавливаться опционально.
Стоимость нового и б/у
Новая машина обойдется в 7,5-9 млн. руб. Б/у Кат 320 в зависимости от года выпуска можно купить за 5,2-7,2 млн. руб. (14/13 год), 3,5-4,8 млн. руб. (07/08 год). Аренда Cat 320 обойдется в 1200-1500 руб. за час.
Аналоги
К моделям, аналогичным машине Сaterpillar 320, можно отнести такие экскаваторы, как Hitachi ZX 200 и Case 1088. Их технические характеристики представлены следующими значениями:
Модель
Мощность, кВт
Масса, т
Максимальная глубина копания, м
Объём ковша, м3
Скорость передвижения, км/ч
Hitachi ZX 200
90,3
19,8
6,05
1,2
5,5
Case 1088
104,0
20,5
5,64
1,4
3,3
Экскаватор caterpillar 320 — это по-настоящему высококачественный и прогрессивный вид спецтехники, сочетающий в себе инновационные технологии и передовые материалы. Благодаря большому выбору рабочего оборудования машина может эффективно использоваться в различных сферах: от строительного производства до ресурсодобывающей отрасли. Применение широкого ряда навесных механизмов способствует не только увеличению производительности, но и снижению затрат на проведение работ.
