Для чего нужен датчик кислорода в автомобиле?

Содержание:
Что это за элемент? Почему у него такое странное название и для чего нужен датчик кислорода в принципе? Второе название - лямбда зонд. Любой современный автомобиль скрывает внутри себя электронику. Даже у сверхбюджетной машины, не имеющей никаких благ цивилизации в салоне, под капотом найдётся блок управления двигателем (ЭБУ), напичканный микросхемами.





Это дань технологического прогресса. Чтобы контролировать работу мотора, электронике нужно получать информацию о том, что с ним происходит, и для этого, как вы уже могли догадаться, используются различные датчики.

В этой статье мы уделим внимание одному из самых важных представителей этого семейства — лямбда зонду. Читайте дальше, не пожалеете.

Что делает датчик кислорода?

Этот элемент, иногда называют датчиком концентрации кислорода в выхлопе. Нужен лямбда, для определения количества кислорода в выхлопе.

Зачем ЭБУ данная информация? Всё просто объяснить по работе двигателя внутреннего сгорания.



Главное условие — это горение смеси топлива с воздухом, причём для максимально эффективной работы силового агрегата, данные компоненты должны смешиваться в определённой пропорции.

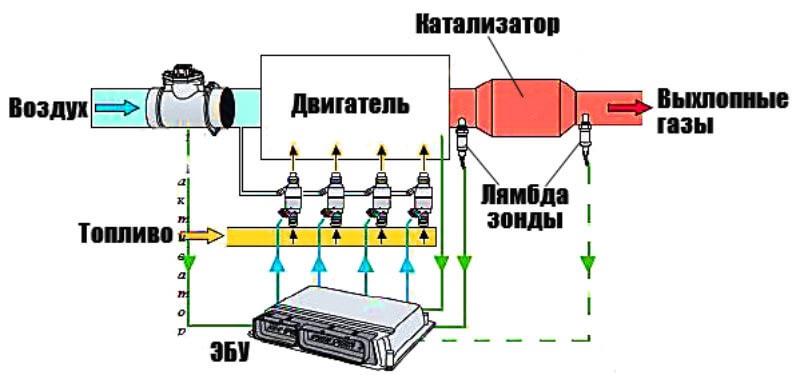

Отвечает за это блок управления, а свои вычисления и, как следствие, команды на впрыск строго определённой дозы горючего и запуск воздуха. Он делает выводы на основе информации, поступившей от датчиков, среди которых лямбда играет ключевую роль.

Датчик лямбда зонд реагирует на количество оставшегося после сгорания смеси кислорода — если его много в выхлопных газах, значит смесь обеднённая и можно впрыснуть больше горючего, если же слишком мало — наоборот, сэкономить.





Другими словами, благодаря этому элементу удаётся оптимально скорректировать подачу бензина или солярки, что влияет не только на характеристики мотора, но и на количество выбрасываемых вредных веществ.

Чтобы он мог исполнять свою важную миссию, его располагают в выхлопной системе, иногда даже по нескольку штук.

Кстати, в технической литературе греческой буквой лямбда обозначают коэффициент избытка воздуха в смеси — отсюда и название датчика.

Устройство датчика кислорода

Теперь, уважаемые читатели, мы знаем, для чего нужен лямбда зонд, нам же остаётся познакомиться с ним ближе, дабы составить полную картину о данном элементе.

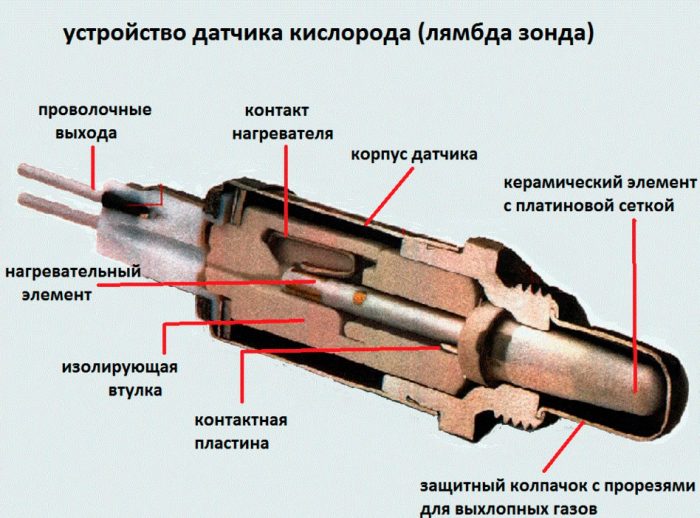

Внешне это самый «лямбда» чем-то похож на свечу зажигания — датчик имеет цилиндрический корпус и резьбу на нём для ввинчивания в посадочное место. Внутри него находятся следующие детали:

• гальванический элемент;
• электроды с напылением из платины;
• камера с воздухом;
• контакты, выводы и различные втулки;
• подогреватель (в современных образцах).

Главным среди всех вышеперечисленных деталей в кислородном датчике лямбда зонд является гальванический элемент.



В старых образцах он изготавливался на основе двуокиси титана, новые же датчики делают из диоксида циркония. Разные материалы диктуют и разные подходы к снятию информации, но миссию выполняют одинаковую.



Неисправности датчика и способы их устранения

Нет ничего вечного среди узлов автомобиля и кислородный датчик не исключение. Как определить, что он вышел из строя?

Итак, лямбда зонд признаки неисправности данной детали:

• загорелся символ Check Engine на приборной панели — хотя свидетельствовать он может о целой куче разных проблем с мотором и систем с ним связанных, поломанный датчик лямбда зонд также может вызвать эту надоедливую иконку;

• нестабильная работа мотора;

• повышенный расход топлива;

• если заглушить и сразу попробовать снова завести двигатель, то он стартует с трудом, хотя после остывания («на холодную») таких проблем не наблюдается;

• из выхлопной трубы вырывается чёрный дым.

Все эти проблемы возможны из-за того, что ЭБУ не знает как правильно сформировать топливно-воздушную смесь, а значит наш сегодняшний герой статьи может быть тут замешан.

Катализатор и обманки лямбды

Что делать, если обследование у специалистов подтвердило выход из строя кислородного датчика?

Вариантов может быть несколько: замена, которая станет в копеечку, так как эти элементы очень дорогие, или же установка обманки, которая будет создавать для блока управления ложные сигналы.

Конечно же, первый способ предпочтительнее, ведь от правильной работы всей электронной системы зависит и здоровье двигателя, но если вам по душе второй вариант, то кое-какие нюансы данной процедуры стоит раскрыть.

Стоит отметить, что обманки применяют и при исправных лямбда, а всё из-за того, что современные выхлопные системы комплектуют ещё одним дорогостоящим компонентом — катализатором.

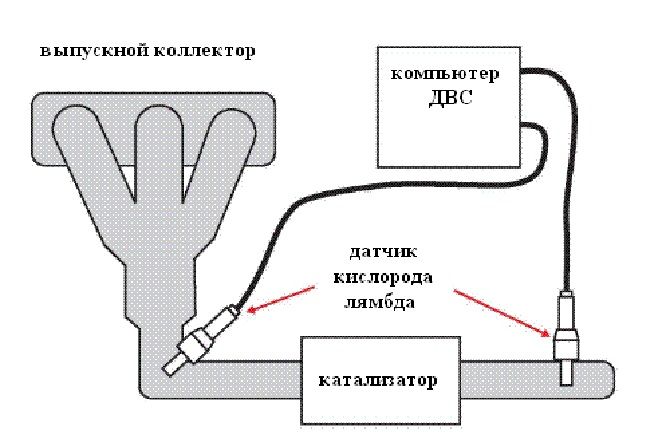

Катализатор должен очищать газы, выходящие из мотора, а для контроля его работы ставят два датчика — один перед ним, а второй после.

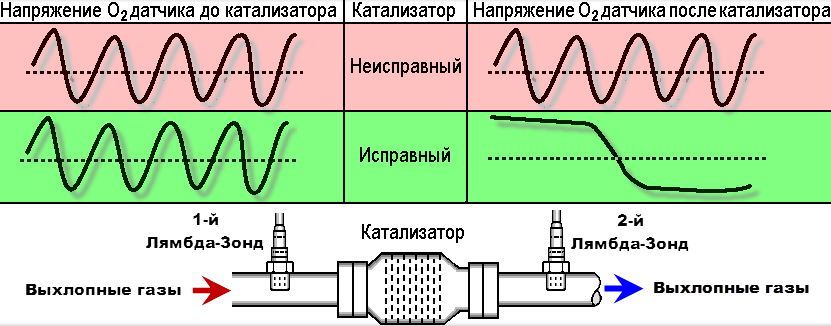

Признаком исправности узла являются различные показания двух зондов, а если катализатор удалён, то понадобится создать эмуляцию его работы, и тут вам без вышеупомянутых обманок не обойтись.

Два вида обманок датчика кислорода

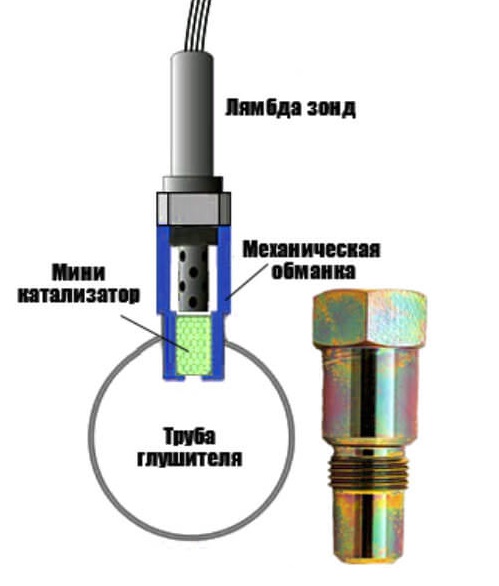

Механическая обманка

Механическая обманка применяется при исправных датчиках, но удалённом катализаторе. Чтобы создать правильную разность показаний, на один из зондов монтируется миниатюрная проставка, наполненная теми же материалами, что и катализатор.



Таким образом датчик «думает», что находится после исправного катализатора, хотя на самом деле нет.

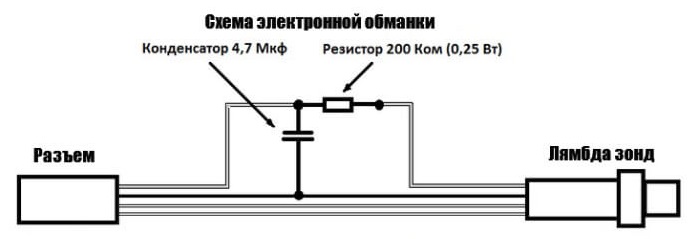

Электронная обманка

Электронная обманка делается для генерации правильных показаний для мозга двигателя, иногда применяются отдельные микроконтроллеры, симулирующий сигналы датчика. А иногда обходятся простейшими схемами.



Могут также использоваться специальные прошивки для ЭБУ.

На этом всё по теме. Разрешите откланяться, и пожелать вам только исправной и надёжной автомобильной техники, которая будет радовать приятными поездками и путешествиями.
