Самодельные цепи противоскольжения на колеса

Содержание:

Базовая схема представляет собой элементарную конструкцию, которая состоит из набора стальных звеньев или армированной проволоки. Равномерное распределение компонентов по всей площади покрышки является залогом успешной эксплуатации изделия. Изготовит цепи противоскольжения своими руками не составит особого труда, и доставит моральное удовольствие.

Цепи противоскольжения для легкового автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).

В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

1. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.

2. Ромб, в котором соединение выполнено наискосок, при этом получается рисунок в виде паутины.

3. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Что нужно для изготовление цепи на колеса для легкового автомобиля

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:

• Болгарка;
• Тиски;
• Цепь;
• Несколько десятков соединительных звеньев или карабинов;
• Крючки;
• Натяжные устройства;
• Несколько часов времени.

Процесс изготовление

Простая инструкция, как сделать самому цепи противоскольжения:

1. Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.

2. Выберите подходящую для вас конструкцию цепи, например, лесенку.

3. Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.

4. Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.

5. Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.

6. К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.

7. Для окончательного соединения системы на колесах используйте два натяжных устройства.

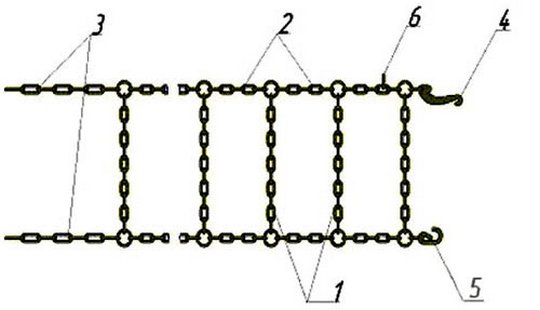

1 – поперечные ветви, 2 – продольная ветвь, 3 – хвостовые ветви, 4 – запорный гак, 5 – запорный крюк, 6 — запорное кольцо.

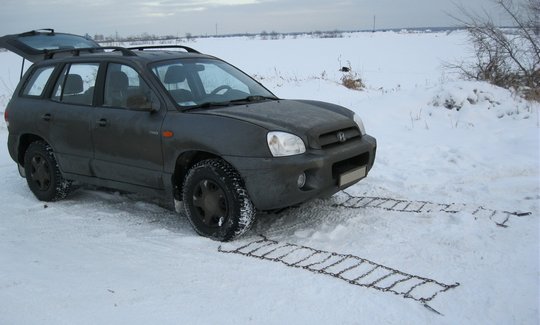

Установка цепи противоскольжения на колеса

Изготовление цепей на резину размером 265-75-16

Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает "лесенкой", сотообразный, ромбообразный. Самый лучший считается второй тип — соты. Однако, недолго подумав, решил делать "лесенку". Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодоления определенной преграды, а не для длительной езды (это про то, что на цепях "лесенкой" при пробуксовке машину стаскивает вбок).

Далее выбираем тип цепи. Я купил длиннозвеневую, с диаметром прутка — 5мм.

Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев.

Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей — у меня получилось 13 звеньев.

После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми.

Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.

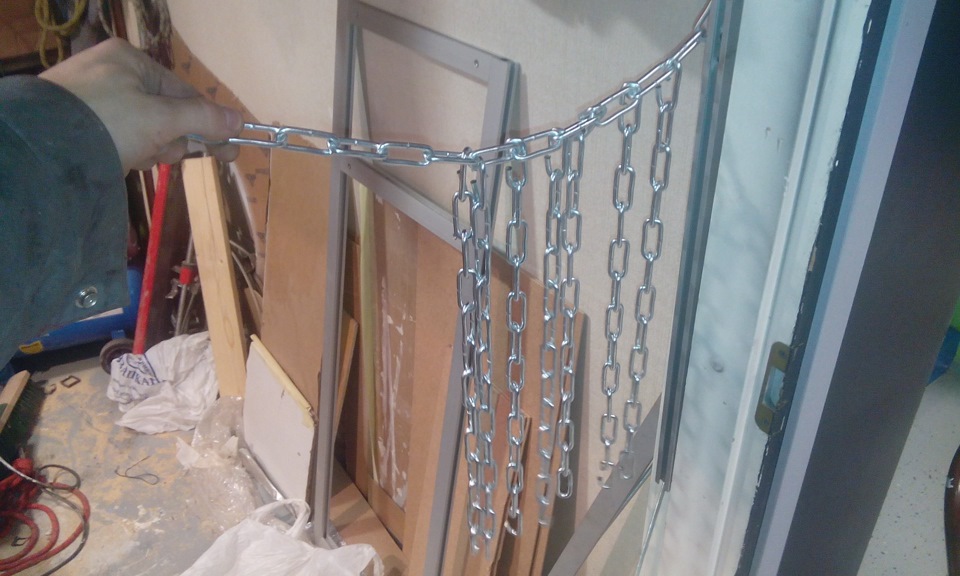

Получили 8 кусков цепи для поперечин

Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья.

Далее отрезаем длинные части нашей лесенки.

Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 — узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.

Комплект почти готов

После этого нужно все разрезанные вами звенья проварить. Я использовал электрод 2мм.

Вот таким образом свариваем каждое разрезанное звено. Кстати, минус подключите к тискам, так намного проще.

Забегая вперед, скажу что при тестировании моих цепей выяснилось, что заводская сварка звеньев не выдерживает, поэтому нужно набраться еще терпения и проварить все звенья поперечных частей цепи, можно их не пилить, а наваривать прям на место заводской сварки.

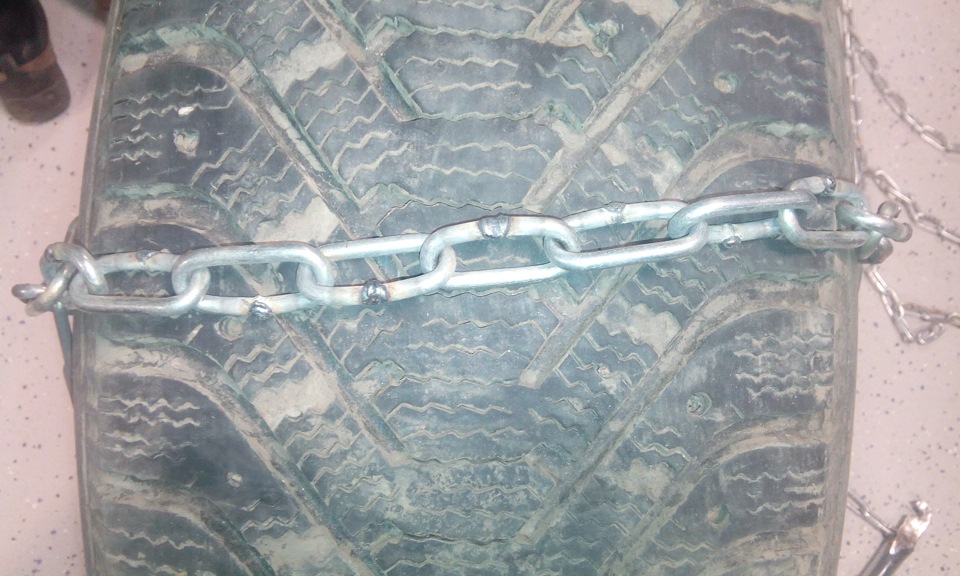

Проваренная поперечина

Изготовление замка

Цепи готовы, но их надо же как-то скреплять на колесе. На заводских цепях сделаны специальные металлические замки. Я заморачиваться не стал и придумал 2 варианта. Оба были протестированы и показали успешные результаты.

На внутренней стороне цепи для соединения используем обыкновенный карабин Рапид.

Вариант 1. На внешней стороне используем кусок веревки, подойдет диаметров 8мм. После одевания, веревкой цепь связывается. Только изучите как нужно вязать специальный узел, который после нагрузки легко развязывается.

Вариант 2. На внешнюю сторону цепи устанавливается все тот же карабин Рапид. А вот для натягивания цепи нужно сделать вот такое нехитрое устройство.

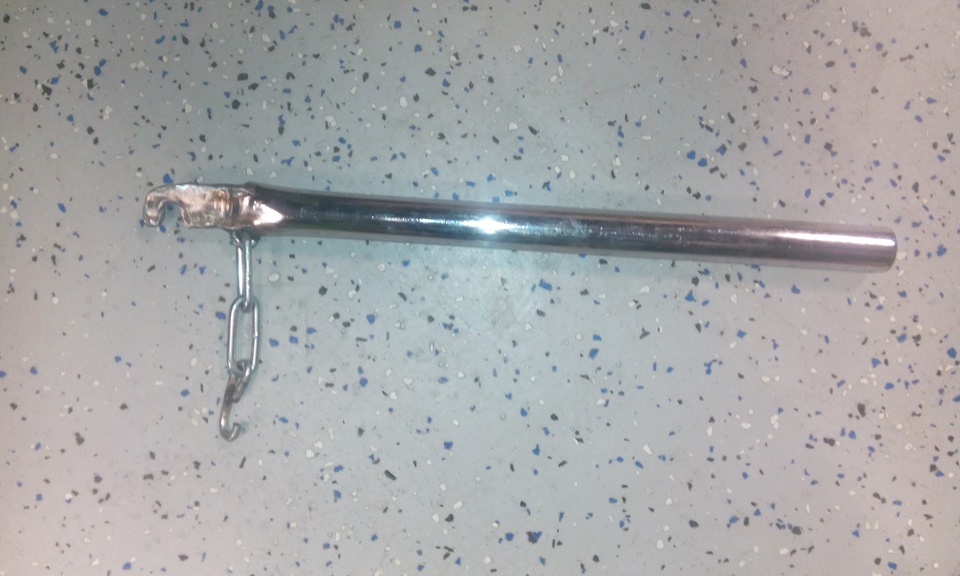

Устройство для стягивания цепи, чтобы можно было застегнуть карабин

Как им пользоваться, надеюсь понятно. Если не понятно, вот фотография:

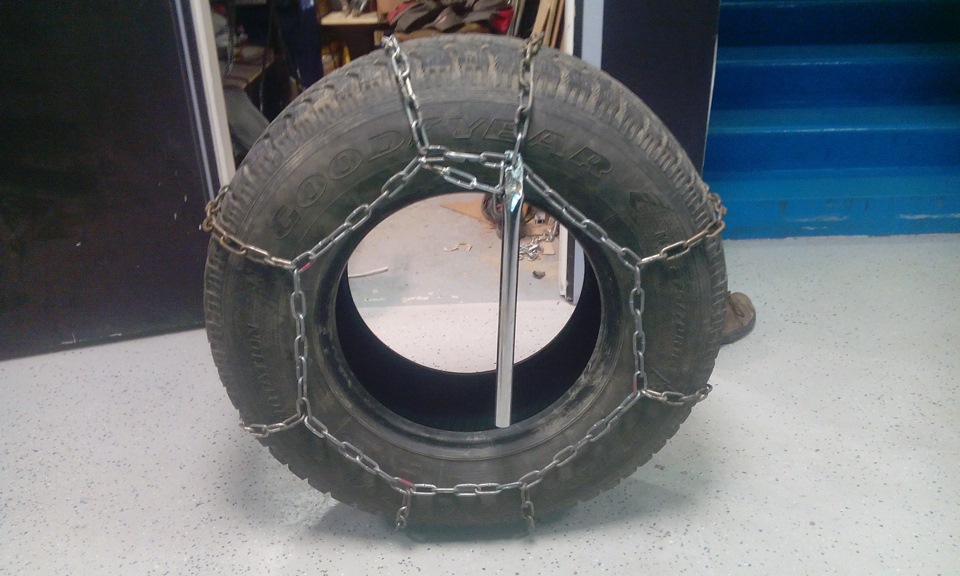

Стягиваем рычагом края цепи, одеваем карабин

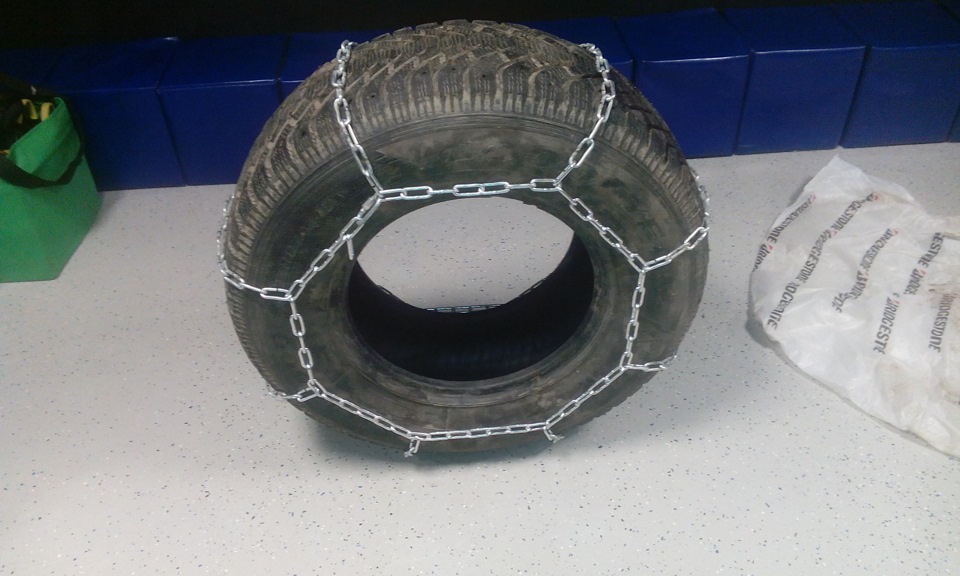

Ну вот и все. Цепи были протестированы в грязи и снегу. Отработали на все 100%.

Цепь, натягиваемая с помощью веревки.

Итог. У меня на 4 колеса ушло примерно 28 метра цепи. Метр стоил 86 рублей. Итого 2408 рублей. Все 4 цепи сделаны за несколько вечеров после работы. Цена вопроса: 2408
