Турбокомпрессор КАМАЗ 5490
- Содержание:
- Схема турбокомпрессора КАМАЗ 5490
- Неисправности турбокомпрессоров
- Ремонт турбокомпрессора Schwitzer (Камаз 5490) - видео
- Камаз 5490 Нео посторонний шум - видео
В турбокомпрессоре КамАЗ (Евро-1/2/3/4) отработанные газы подаются в турбину, взаимодействуют с лопастями колеса, передавая ему собственный кинетический потенциал, раскручивая его до 75 тысяч вращений в минуту. Турбинный элемент трансформирует крутящий момент на компрессорный аналог, который забирает атмосферный воздух, активно отбрасывая его к стенкам и разгоняя до высокой скорости. Далее, масса поступает в сужающуюся диффузорную часть, там сжимается, под давлением подаваясь во впускной коллектор, затем — в отсеки сгорания.Поскольку турбина функционирует стабильно под высоким давлением и механическим воздействием, ее корпусная часть сделана из специальных усиленных сплавов. Для обеспечения большой скорости вращения колес требуется хорошая смазка подшипников. Это условие обеспечивается при помощи маслопроводов, которые подключены к системе смазки мотора. Стоит уточнить, что в грузовиках КамАЗ монтируются двухрядные V-образные двигатели. Для них уместно применение пары турбинных компрессоров (на каждый ряд по одному элементу). Экономически выгоднее использование двух небольших моделей, чем одного большого агрегата. Турбины рассматриваемых приспособлений обладают относительно небольшими габаритами.

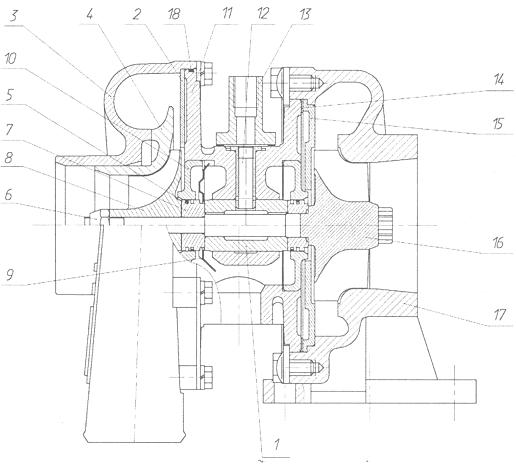

Схема турбокомпрессора КАМАЗ 5490
1 – подшипник; 2 – экранная часть; 3 – корпус; 4 – диффузор; 5 – кольцо уплотнения; 6 – гайка; 7 – отражатель масляный; 8 – компрессорное колесо; 9 – экран маслосброса; 10 – заслонка; 11 – остов подшипников; 12 – крепеж; 13 – переходник; 14 – прокладка; 15 – турбинный экран; 16 – колесо; 17 – корпус; 18 – уплотнитель. На современном рынке представлено четыре категории двигателей соответствия экологическим стандартам. В зависимости от этих параметров, подбирается тип и марка компрессора. Ниже в таблице указана эта информация. На некоторые модификации грузовиков монтируется турбокомпрессор КамАЗ (Евро 4). Он взаимодействует пока только с двигателем «Кумминс», отличается по конструкции и параметрам от отечественных аналогов.
| Двигатель | Класс Евро | Тип компрессора |
| КамАЗ 740.10 и 7403 | 0 | ТКР7Н-1 |
| КамАЗ 740.11 и 740.13 | 1 | ТКР7, К27, CZ, Schwitzer |
| КамАЗы 740.31-240/740.51-320/740.30-260/740.50-360 | 2 | Все указанные выше марки, модернизированные под Евро 2 |
| КамАЗы 740.37-400/740.63-400/740.60-360/740.62-280/740.61-320 | 3 | Модели К27-ТИ и швейцарский Schwitzer S2B |
Неисправности турбокомпрессоров
Турбокомпрессор — агрегат очень простой и надежный и, казалось бы, ломаться в нем просто нечему. Однако это не так, существует множество типов неисправностей турбокомпрессоров, а все из-за тех колоссальных нагрузок, которые испытывает агрегат во время работы. Одна из главных причин выхода из строя турбокомпрессоров — недостаточное поступление масла. Вал турбокомпрессора во время работы делает до 75 000 оборотов в минуту, и в случае недостатка масла подшипники, в которых вращается вал, могут выйти из строя за несколько минут. А незначительное смещение или биение вала могут привести к его разрушению, а также к серьезным поломкам колес турбины и компрессора, и полному выходу из строя всего агрегата. Интересно, что именно недостаток масла чаще всего становится причиной поломок турбокомпрессоров. А все дело в том, что агрегат питается маслом от двигателя, поэтому он может выйти из строя даже при остановке двигателя, работающего на высоких оборотах. Ведь в этом случае вал турбины вращается на высокой скорости, а после глушения двигателя масло в турбокомпрессор перестает поступать, и вал вращается в «сухих» подшипниках (причем из-за колоссальной скорости вращение может продолжаться несколько минут). В большинстве случаев поломка подшипников вызвана именно несоблюдением элементарных правил эксплуатации дизеля с турбокомпрессором. Также довольно часто турбокомпрессор выходит из строя при попадании в него посторонних предметов. Причем ротору, вращающемуся с огромной скоростью, для поломки не нужно камня — достаточно попадания незначительного осколка поршневого кольца или клапана. А повреждение ротора компрессора возможно даже при попадании в него куска резины или ткани — в этом случае лопатки обычно не ломаются, а гнутся, в результате чего резко ухудшаются характеристики турбокомпрессора. Существуют и другие причины поломок турбокомпрессоров, однако в большинстве случаев решение проблемы одно — покупка нового агрегата. Но почему? Разве ремонт турбокомпрессора не будет дешевле? Нет, не будет. Точнее, сам ремонт потребует меньших затрат, чем покупка нового агрегата, но после ремонта турбокомпрессор «отходит» недолго, и скоро его все равно придется поменять. Сложность ремонта турбокомпрессоров заключается опять же в тех нагрузках, которым он подвергается. Здесь необходима очень высокая точность во время установки и обработки деталей, а отклонения даже в микроны повлекут за собой быстрый выход из строя отремонтированного агрегата. Для такой работы нужно применение специализированного высокоточного оборудования и инструмента, поэтому оправдан только ремонт дорогих турбокомпрессоров. А так как турбокомпрессоры на КамАЗ отличаются невысокой ценой, то за их ремонт никто не берется — проще и выгоднее купить новый агрегат.Ремонт турбокомпрессора Schwitzer (Камаз 5490) - видео
