Установка турбокомпрессора на ВАЗ 2114

Содержание:

Установка турбины – самый распространенный способ увеличения мощности автомобилей ВАЗ. Атмосферная доработка двигателя расточкой ГБЦ, спортивной выхлопной системой и спортивными валами выйдет бюджетнее, но она ограничена лимитом в 120-130 л.с. Правильное турбирование позволяет снять с машины более 200 лошадей.

Выбирая между турбированием и атмосферником, исходите из задач, возлагаемых на автомобиль. Доработка атмосферного двигателя позволяет не теряться в городском потоке среди более мощных иномарок. Турбо лучше для участия в гоночных заездах.

С чего начать

Установка турбины на любой автомобиль начинается с тщательного изучения матчасти. Нельзя просто прийти в магазин и купить готовый комплект. А даже если можно, систему все равно придется дорабатывать.

Если беретесь за эту задачу, учтите следующее:

• Ряд стоковых узлов ВАЗ 2114 непригодны для автомобиля мощностью свыше 150 л.с. Без переоснащения подвески и тормозов, установки колес большей ширины с турбо-двигателем обойтись не получится.

• Доработка иномарок отчасти проще, если у тюнингуемой модели есть «старшие» братья с турбодвигателями. Тюнинг обычно сводится к поиску, покупке и подгонке готовых заводских узлов. С автомобилями тольяттинского производства сложнее – турбины на ВАЗе не ставят. К счастью, в крупных городах есть тюнинг-ателье, которые занимаются разработкой и производством тюнинговых деталей. Правда, их продукция, в основном, нелицензирована, поэтому с легализацией изменений будут проблемы.

• Правильный выбор турбины – залог успешного турбо-тюнинга. Прежде чем реализовывать мечту, рекомендуем ознакомиться с краткими описаниями турбин, используемых для доработки ВАЗ.

Турбокомпрессоры устанавливаемые на ВАЗ

Вариантов для установки турбины на модель 2114 много. Теоретически адаптировать можно что угодно, но лучше всего 8-клапанному двигателю подойдут следующие модели:

• Garret 1752;

• Mitsubishi TD04 (устанавливалась на автомобили Mitsubishi Lancer EVO, Subaru Impreza WRX, некоторые другие модели);

• IHI VF10 (этой моделью комплектовались машины Subaru Legacy I поколения), как вариант VF11-20 (сток для Легаси II поколения);

Список можно расширить десятками позиций, в том числе, более мощными турбинами TD05, TD06, VF23-30.

Для первого буста рекомендуем Garret, TD04 или IHI VF10-20. Они широко распространены, недороги и ремонтопригодны.

Тем более, если недостаточно денег на новое оборудование, несложно найти б/у киты в достойном состоянии в связи с переходом их владельцев на более мощное оборудование.

ТУРБО КИТ на ВАЗ GARRET 1752

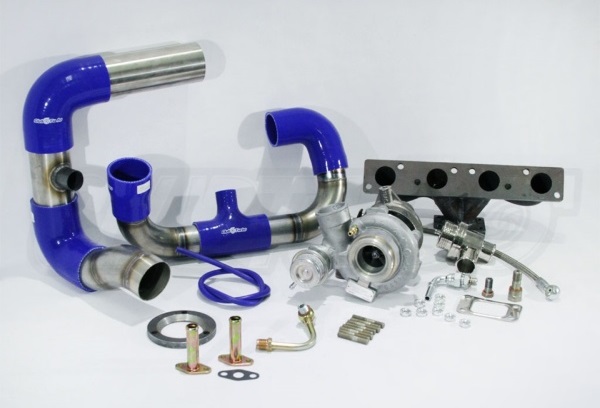

Турбо-набор на ВАЗ 2114 с турбиной GARRET 1752

Турбины от Гаррет устойчиво входят в число наиболее популярных у владельцев ВАЗ.

Среди причин этому:

• продаются готовым набором, нет необходимости собирать отдельные элементы по запчастям на авторазборках;

• относительно низкая стоимость (новый комплект обойдется в 30-35 тыс., б/у можно найти в промежутке от 15 до 25 тысяч);

• без особых доработок с машины можно снять наддув до 0,5 бар, прирост мощности до 120-130 л.с. и крутящий момент до 180-200 Нм;

• с дополнительными доработками системы буст можно раскрутить до 1 бар, мощность – до 170-200 л.с., а момент – до 240 Нм.

Буст-набор от Garret оптимален начинающим поклонникам турбо-тюнинга. Установив наддув в 0,5 бар, можно получить неплохую прибавку мощности и при этом не уменьшить ресурс двигателя. Для серьезных «покатушек» такой вариант не подойдет ввиду своей ограниченности.

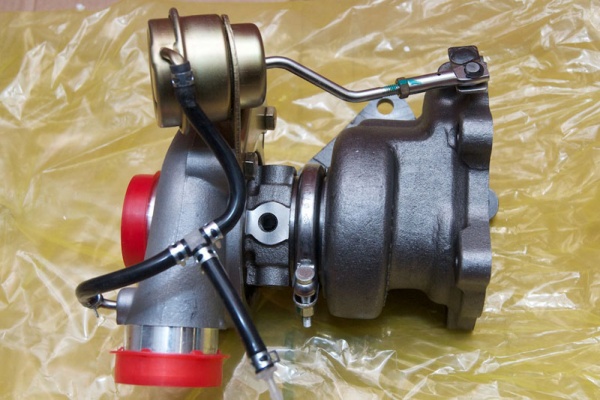

ТУРБОКОМПРЕССОРА TD04

Компрессор Mitsubishi TD04 и различные его инварианты (TD04H, TD04L, TD04HL и другие) – одна из самых распространенных в России японских турбо-систем. Устанавливался на Mitsubishi Lancer Evolution IV-V поколения, турбодизельные Mitsubishi Pajero, а так же многие модели Subaru середины 1990-х годов.

Преимущество этого компрессора в том, что в заводском исполнении позволял снимать с двигателей 1,6 – 2,0 литра солидные 280 – 340 Нм и 280 л.с. К тому же она компактно размещается под вазовским капотом.

Высокопроизводительные турбины типа Garret GTX30 (устанавливались на Toyota Chaser или Mark II и немецкие автомобили типа BMW в кузове e39) разместить под капотом труднее. Прецеденты есть, но сделать это самостоятельно непросто.

Качество сборки японской турбины выше китайских Гарретов, а запас ресурса позволяет приобретать даже видавшее виды оборудование. Отличительная особенность турбины – ровная полка крутящего момента. Пиковые показатели различаются в зависимости от разновидности компрессора и дополнительного оборудования.

Для гонок, где разгон имеет первостепенное значение, лучше рассматривать другие турбины. На трассах с длинными прямыми, где есть возможность полноценно использовать максимальные обороты в 4 – 4,5 тысячи, TD04 может потягаться и с более производительными моделями.

ТУРБОКОМПРЕССОРА IHI VF10

Турбокомпрессор VF22

Субару больше прочих производителей экспериментировал с конфигурациями турбодвигателей. На тех же WRX-ах можно найти и Гарреты, и знаменитые Apexi, и Mitsubishi. Не последнее место в этом ряду занимает американский производитель IHI, суперчарджеры которого ставились на легендарные авто типа Chevrolet Camaro.

На ВАЗ устанавливают много вариантов турбин от IHI, в том числе:

• VF22

• VF23

• VF24

Это классические турбины для дрэг-рэйсинга, которые выходят на буст экстремально быстро, уже на 2800-2900 оборотах.

VF10 менее производителен, чем любой из этих вариантов. Пиковая мощность составляет порядка 250 лошадей (редко, при очень профессиональной настройке и сильном снижении ресурса – до 300). К сравнению, 20-е и 30-е номера способны развить до 325 и более коней. Но для вазовского мотора «десятка» (как и схожие с ней турбины VF11-20), по мнению многих специалистов по турбо, оптимальна.

Если сравнивать с TD04 и даже TD05, VF10 будет резвее на низах, но и турбояма ощутимее. ВАЗ 2114 с такой турбиной будет лучше себя чувствовать на дрэге или в кольцевых гонках с минимумом длинных прямых.

УСТАНОВКА ТУРБИНЫ: ЗАКУПКА ДЕТАЛЕЙ

Сборка турбо-автомобиля – процесс творческий, многое (если не все) зависит от того конструктора, который Вы соберете.

Однозначных советов здесь давать нельзя – все ответы только по конкретике.

В вазовском магазине понадобится закупить:

➤ новые поршни (обычно используются нивовские);

➤ кольца (чем качественнее – тем лучше);

➤ прокладка ГБЦ (железо, подойдет от Калины на 8 клапанов);

➤ топливный регулятор на 2,5-3 бара;

➤ дроссель;

➤ вакуумные трубки, тройники, гибы и прочее.

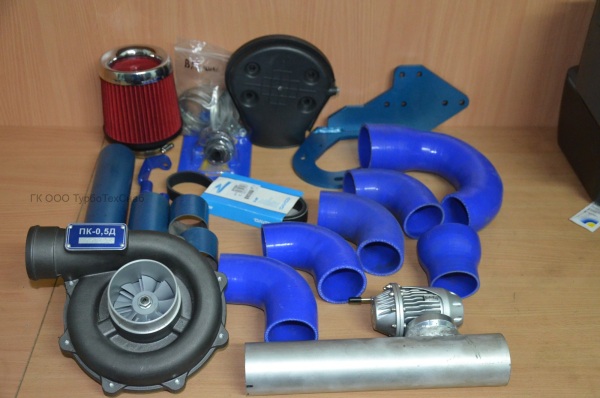

Простой турбо-кит для ВАЗ 2114

Если покупается готовый турбо-кит, все просто. Заказываем и получаем. Если нет – к услугам интернет-магазины, японские авторазборки и прочий е-бэй.

Понадобятся:

➤ турбокомпрессор (из вышеперечисленных или какой понравился);
прокладки (труба, даунпайп, маслослив);

➤ впускной ресивер;

➤ выпускной коллектор (под Гаррет и TD04 есть готовые решения, под другие турбины его придется собирать самостоятельно);

➤ комплект труб, хомутов и прочая мелочевка (есть готовые);

➤ интеркулер (можно начать и без него, дает дополнительный прирост до 10 л.с.);

➤ бензонасос (производительностью порядка 250 л/ч, чем качественнее – тем лучше);

➤ форсунки (бюджетный вариант – от Волги, более производительные – от Субару или Мицу Эво);

➤ blow-off (перепускной клапан избыточного давления воздуха в турбине, заслуживает отдельного разговора);

➤ буст-контроллер (для ВАЗ 2114 лучше использовать механический, это проще и дешевле, впрочем, можно установить и электронный);

➤ датчик абсолютного давления (ДАД), датчик температуры воздуха (ДТВ), датчик давления в турбине (ДД).

Бюджет может начинаться с 40-45 тысяч рублей и стремиться к бесконечности в зависимости от стоимости комплектующих и количества работ, выполняемых в тюнинг-ателье.

УСТАНОВКА: ПОРЯДОК ДЕЙСТВИЙ

Турбирование мотора – процесс длительный. Планы «турбануть за отпуск» практически неосуществимы. Заранее рассчитывайте свое время. Если машина основная, есть смысл заранее задуматься о покупке временного средства перемещения.

Большинство особенностей турбирования уникальны для разных моделей компрессоров и остального оборудования. Описание ниже усредненно и схематично.

1 этап. Подготовка мотора. Двигатель разбирается, проводится полная ревизия цилиндров, коленвала, шатунов, вкладышей и маслонасоса, шлифовка блока. Поршни покупаются после подготовки цилиндров (возможно, понадобится расточка).

Проверяется (при необходимости шлифуется ГБЦ), гидрокомпенсаторы и клапана можно использовать стандартные.

2 этап. Сборка навесного оборудования. Устанавливаются новые форсунки, заменяется бензонасос. У двигателей ВАЗ 2114 на 8 клапанов есть ряд плюсов в сравнении с 16-клапанными. Во-первых, не нужно мудрить с обраткой. Во-вторых, гораздо проще подключить регулятор давления топлива.

Далее установка ресивера, установка выпускного коллектора, примерка турбины. Если куплен интеркуллер, находим место для него и устанавливаем. Монтируем пайпинг и блоу-офф. Готовим подачу масла и охлаждения к турбине. Удаляем ДМРВ и вживляем систему ДАД и ДТВ.

3 этап. Когда все собрано и закреплено, появилась уверенность, что нигде ничего не течет, начинается самое сложное – настройка. Все лошадиные силы, ньютон-метры и расход топлива зависят от мастерства настройщика. В крупных городах есть хорошие специалисты по турбо – не пожалейте денег на их услуги, иначе в трубу вылетает гораздо большая сумма.

Хороший буст – результат интеллектуального труда и мастерства. Чтобы результат себя оправдал, помните: информации никогда не бывает слишком много. Изучите вопрос досконально – итог Вас поразит.
