При эксплуатации втулочных цепей, наилучшим устройством натяжения цепи для двигателя змз 409 является рычаг натяжения цепи со звездочкой на подшипнике качения. Минус этого устройства в том, что смазка открытых подшипников, особенно верхнего устройства натяжения, масляным туманом не достаточна, ударные нагрузки, передаваемые на звездочки с цепи, вызывают питтинг шариков и обойм подшипника, значительно снижая их ресурс, вес звездочки и подшипника «прибавляется» к кинетической массе цепи, снижая КПД. А проявляющееся на высоких скоростях, динамическое сопротивление подшипника, связанное с гироскопическим эффектом, снижает мощность двигателя на высоких оборотах.
При втулочно-роликовых цепях, наилучшим устройством натяжения цепи является пластмассовый башмак, изготовленный из конструкционно-прочного пластика имеющего низкий коэффициент трения и высокую стабильность к высоким температурам и агрессивным средам. Цепь по пластиковой поверхности башмака не трется боковыми поверхностями соединительных пластин, а катится, опираясь на поверхность пластикового башмака роликами.

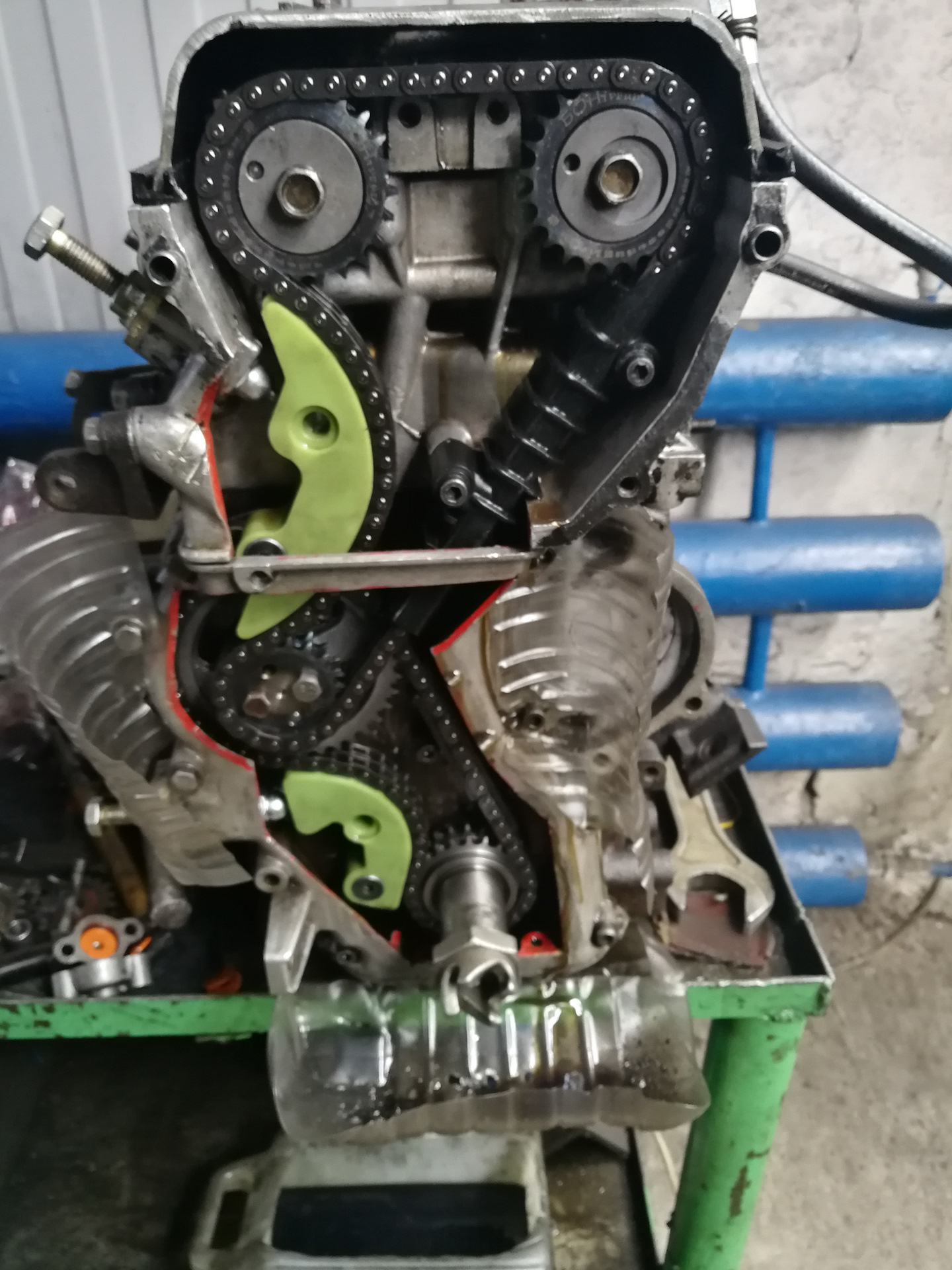

С первых дней создания двигателя ЗМЗ-406 конструктора Заволжского моторного завода установили в газораспределительный механизм (ГРМ) башмак натяжителя из пластмассы с очень низким коэффициентом трения. Преимущества использования пластмассы очевидны. При наличии двух цепей весь механизм ГРМ и двигатель в целом работал без шума.
ПРИ УСТАНОВКЕ БАШМАКОВ:плюсы:1. «мягкая» работа двигателя
2. почти нет износа цепей и шестерен ГРМ при том же пробеге, что и на звездах.
3. микро пыль, образующаяся от износа башмака натяжителя оказывает благоприятное антифрикционное действие на трущееся детали двигателя в целом. Пример тому: рабочие поверхности коренных и шатунных вкладышей на двигателе с пробегом около 400 тыс. км имеют вид только что установленных.
4. после пробега 140-160 тыс. км. можно обойтись только заменой башмаков натяжителей.
минусы:1. вероятность «перепрыгивания» меток ГРМ. (если доработать нижний башмак натяжителя), то этот пункт можно исключить.
2. вероятность не качественной пластмассы (в результате малый пробег автомобиля до замены) и залом верхнего болта крепления башмака натяжителя.
Установка башмаков ГРМ "Бон-трейд" из серии "вечные" взамен звезд натяжителя цепи ЗМЗ-405, 406, 409 - видео
При втулочно-роликовых цепях, наилучшим устройством натяжения цепи является пластмассовый башмак, изготовленный из конструкционно-прочного пластика имеющего низкий коэффициент трения и высокую стабильность к высоким температурам и агрессивным средам. Цепь по пластиковой поверхности башмака не трется боковыми поверхностями соединительных пластин, а катится, опираясь на поверхность пластикового башмака роликами. С первых дней создания двигателя ЗМЗ-406 конструктора Заволжского моторного завода установили в газораспределительный механизм (ГРМ) башмак натяжителя из пластмассы с очень низким коэффициентом трения. Преимущества использования пластмассы очевидны. При наличии двух цепей весь механизм ГРМ и двигатель в целом работал без шума.
ПРИ УСТАНОВКЕ БАШМАКОВ: плюсы: 1. «мягкая» работа двигателя 2. почти нет износа цепей и шестерен ГРМ при том же пробеге, что и на звездах. 3. микро пыль, образующаяся от износа башмака натяжителя оказывает благоприятное антифрикционное действие на трущееся детали двигателя в целом. Пример тому: рабочие поверхности коренных и шатунных вкладышей на двигателе с пробегом около 400 тыс. км имеют вид только что установленных. 4. после пробега 140-160 тыс. км. можно обойтись только заменой башмаков натяжителей. минусы: 1. вероятность «перепрыгивания» меток ГРМ. (если доработать нижний башмак натяжителя), то этот пункт можно исключить. 2. вероятность не качественной пластмассы (в результате малый пробег автомобиля до замены) и залом верхнего болта крепления башмака натяжителя.
