Гильза представлена в виде съёмной вставки в блок цилиндров двигателя. Иными словами – это своеобразные стенки блока цилиндра, поскольку поршень движется именно в ней. Рабочий объём цилиндра напрямую зависит от объёма гильзы. Гильзование блока цилиндра – это установка гильзы в цилиндр. Такие ремонтные работы можно смело отнести к категории сложных. В данном случае успех зависит не только от подготовительных работ, но также от наличия специального оборудования.

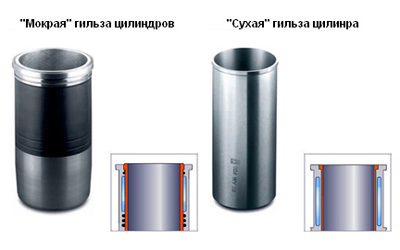

Гильзы мокрые, сухие и с воздушным охлаждением
В случае с мокрыми гильзами наблюдается соприкосновение её поверхности с охлаждающей жидкостью как на змз 402, которая находится в полости двигателя с водяным охлаждением. Отвод тепла при использовании такой гильзы намного лучше, но недостатком является меньшая жёсткость картера двигателя. Ключевое достоинство представлено высоким уровнем ремонтопригодности, поэтому такие гильзы наиболее распространены на двигателях для тракторов и грузовиков. Перед установкой нет необходимости что-либо дорабатывать, а изношенные гильзы сразу заменяются и чаще всего ремонту не подвергают. При осуществлении замены мокрых гильз двигатель даже не снимают с шасси.
Сухие гильзы с охлаждающей жидкостью не соприкасаются. Использование износостойких материалов при их изготовлении позволяет создать оптимальные условия для работы группы цилиндров и поршней. В случае с сухими ремонтными гильзами допускается шлифовка наружной поверхности, чтобы добиться оптимальной плотности прилегания. Фиксация возможна при монтаже нижним, верхним буртом или без упора. Жёсткость блока картера с сухими гильзами более высокая, если сравнивать с мокрыми.
Гильзы, устанавливаемые в двигателях с воздушным охлаждением, представлены отдельно отлитыми цилиндрами с воздушными рёбрами, расположение которых является перпендикулярным относительно оси цилиндра. Фиксация осуществляется с помощью короткий шпилёк через опорный фланец на верхней части картера. Также используются несущие, то есть анкерные шпильки.
Такие гильзы могут быть би- или монометаллическими. Для их изготовления используется несколько сплавов или один металл. При изготовлении биметаллических элементов наиболее востребованными вариантами являются цилиндры из стали или чугуна с рёбрами из алюминия, которые могут быть навиты или залиты. Для изготовления цилиндров из одного металла часто используется чугун. Лёгкие сплавы и сталь имеют меньшее распространение. Двигатели с воздушным охлаждением устанавливаются преимущественно на тяжёлую строительную технику.
Что дает гильзовка блока цилиндров?
Восстановление работоспособности блока цилиндров методом гильзовки применимо для любого мотора. Некоторые двигатели выходят с завода с уже гильзованными блоками цилиндров. Такие БЦ обычно выпускаются с «мокрыми» гильзами, поэтому при ремонте нужно просто заменить дефектную втулку. Если сравнивать этот ремонт с другими видами гильзовки, то он относится к достаточно простым: подбираются нужные ремонтные гильзы, установка может выполняться вручную. Как правило, замене подлежат только изношенные гильзы, потому что нет необходимости менять все втулки. Предварительно состояние гильз проверяют с помощью нутромера, после этого принимается решение о замене.
Сложнее выполнить эту операцию в негильзованных БЦ, в которых предусмотрена установка «сухих» гильз. Для чугунных блоков используют гильзы, изготовленные из легированного чугуна, а для алюминиевых - из сплавов алюминия. При этом втулки могут изготавливать по различной технологии ― необходимые добавки включаются в состав сплава для производства гильзы или на стенки цилиндров наносится покрытие с требуемыми свойствами.
Предварительно мастер возвращает правильную геометрию посадочным гнездам под втулки. Для этого перед запрессовкой втулок выполняется расточка цилиндров. Важно помнить, что при выполнении этой операции нельзя допускать каких-либо отклонений. Например, появившийся в посадочном гнезде эллипс приведет к появлению этого дефекта на поверхности втулки. Без устранения первоначального дефекта невозможно обеспечить нормальную работу поршней и колец в загильзованном цилиндре.
Для установки «сухих» гильз применяют метод горячего гильзования:
• блок цилиндров нагревают до 150°С;
• гильзу опускают в жидкий азот для охлаждения;
• потом она обрабатывается средством, которое не позволит возникнуть конденсату при установке охлажденной гильзы в нагретый БЦ;
• гильза устанавливается в посадочное гнездо.
При таком способе гильзовки обеспечивается необходимая плотность посадки втулки и нужный натяг в месте соприкосновения блока цилиндров и гильзы. Установка гильзы выполняется достаточно просто ― втулка устанавливается в посадочном гнезде под собственным весом. В некоторых случаях нужно слегка постучать по втулке молотком.
Метод запрессовки применяют при установке гильз в алюминиевый БЦ без предварительной расточки. Предварительно для этого в посадочное гнездо до запрессовки гильзы в блок наносится герметик.
При условии правильного выполнения всех действий и достижения требуемых параметров отремонтированный двигатель с загильзованным БЦ обеспечит возможность эксплуатации мотора еще не менее 100.000 км пробега. Важно только помнить, что такой пробег возможен лишь при условии своевременного технического обслуживания и эксплуатации ДВС.

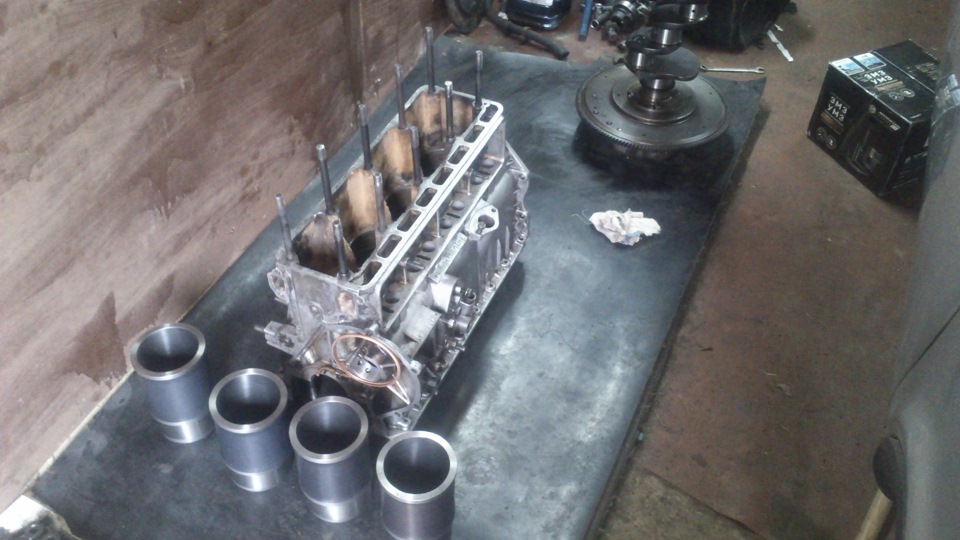

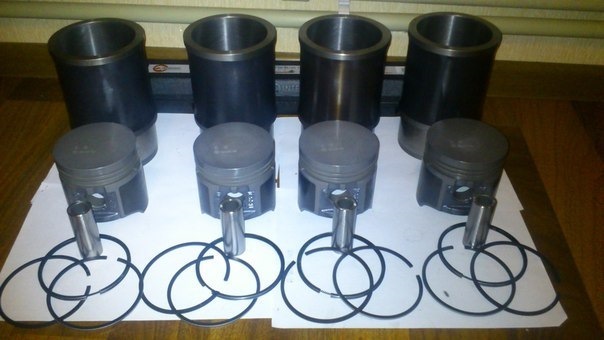

Замена гильз ЗМЗ 402

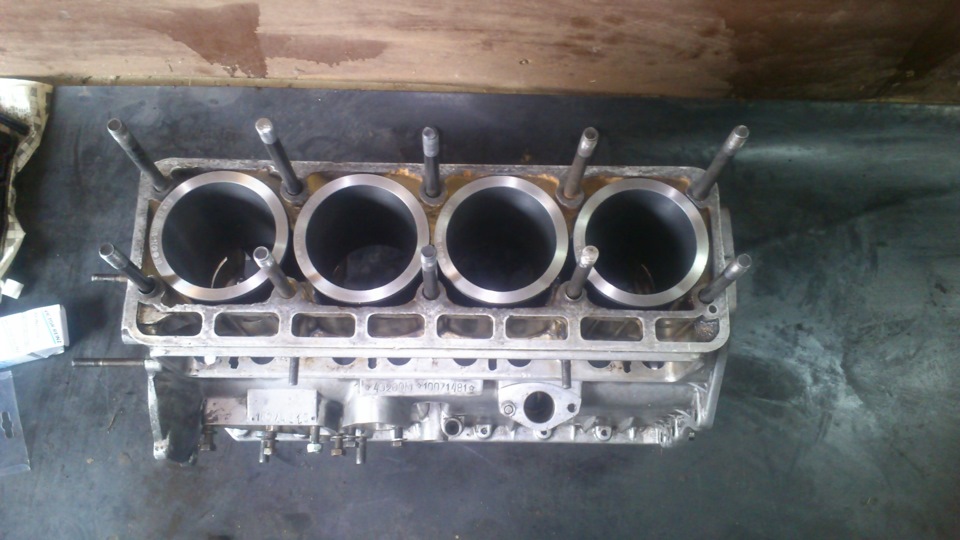

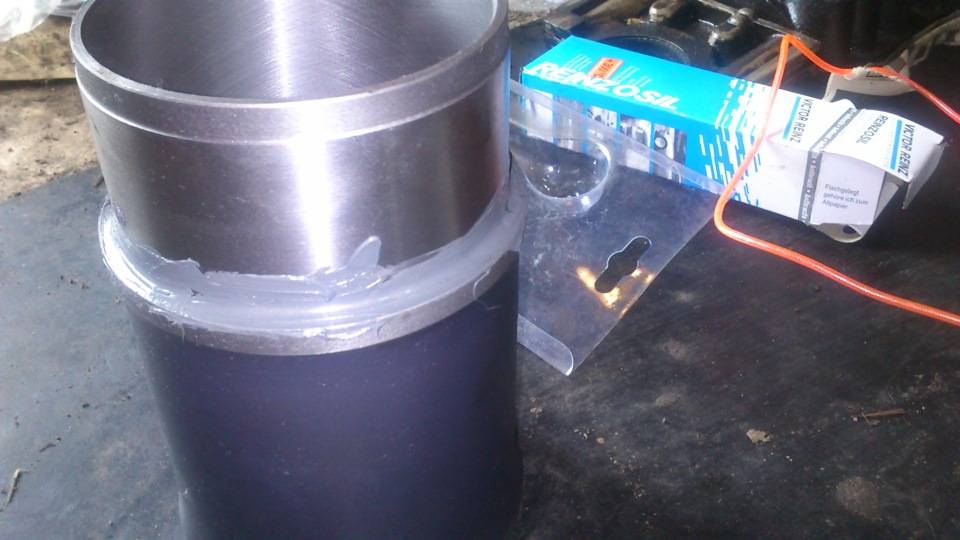

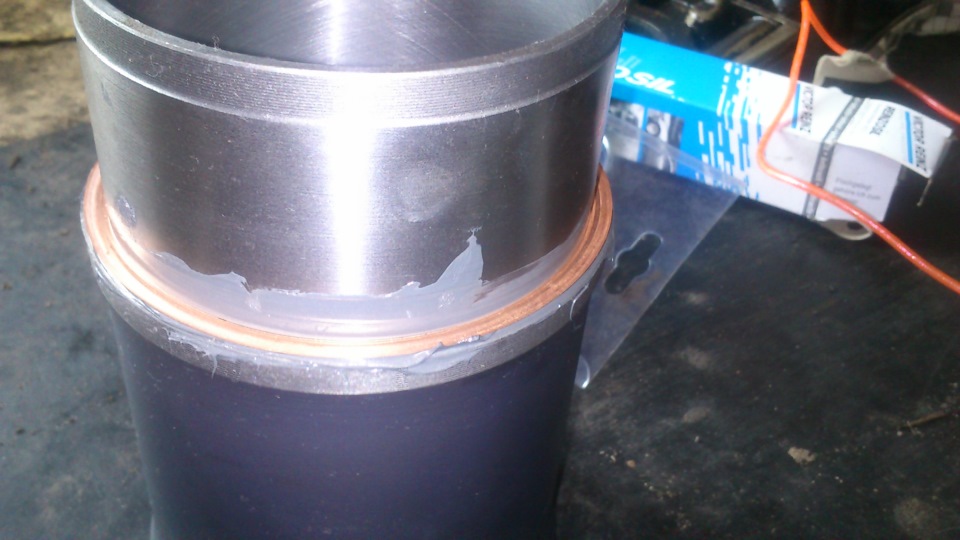

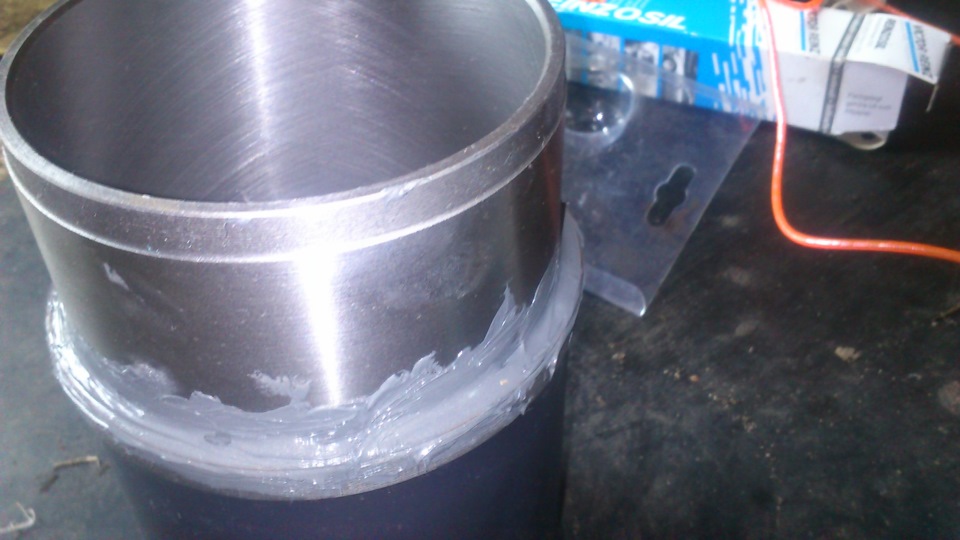

Каждую гильзу мажем герметиком, надеваем медное кольцо и снова мажем герметиком. Затем устанавливал в блок.

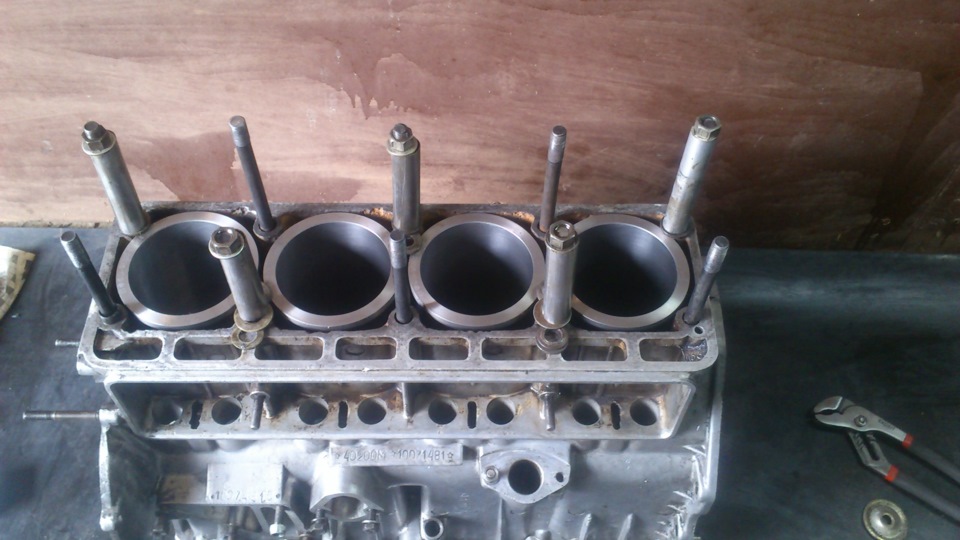

После этого, гильзы нужно зафиксировать. Я предварительно взял кусок трубы и нарезал её кусками по 90 мм. Можно использовать пальцы шатунов, они чуток короче, но тоже подходят.
Заранее запаситесь очень большими шайбами, так, чтобы когда шайба оденется на шпильку, она придавливала две соседние гильзы, но не вылезала за из пределы, чтоб потом можно было вставить поршни. У меня таких шайб не оказалось и пришлось мудрить. Далее собираем все остальное.
