Замена клапанов ВАЗ 2110

Содержание:

Одним из наиболее распространенных признаков нарушения нормального функционирования клапанов на ВАЗ 2110/2112 — это отчётливый стук при работе двигателя. Также о неправильной работе клапанов может свидетельствовать и остановка мотора при трогании машины, и уменьшение компрессии в цилиндрах.

Причины неисправности клапанов на ВАЗ 2110

Основная причина — оборвался ремень ГРМ. Последствия, которые это может вызвать, загиб данных деталей. Хотя конструкция 8-клапанного движка на «десятках» не предполагает встречу клапанов с поршнями в так называемой мертвой точке при обрывах. Но на двигателе 2114(1,3) и 16-клапаных двигателях 2112(1,5), 2114(1,5) это приводит к неминуемой «гибели» клапанов и довольно дорогому ремонту. Еще одна вполне тривиальная причина – износ ножки клапана, которая должна иметь определенные размеры, замеряемые микрометром.

Если ножка клапана при замере получилась менее 7,97 миллиметров, то клапан необходимо заменить. Также нужно поменять клапан, если он прогорел или дал трещину.

Замена клапанов ВАЗ 2110, 2112 – дело весьма ответственное и требующее от работника определенных умений. Однако, какого-то специального оборудования не нужно. Поэтому человек, который дружит с инструментом и имеет представление о конструкции механизмов, может выполнить ее своими руками, в гараже.

Как поменять клапана ВАЗ 2110 (инструкция)

1. Замену необходимо производить в гараже или закрытом боксе, где нет ветра и пыли.

2. Обесточиваем машину, отсоединяя аккумуляторную батарею.

3. Сливаем смазку мотора и жидкость для охлаждения.

4. Демонтируем все навесное: шланги, топливную подачу, вакуумную систему, получаем широкий доступ к деталям, с которыми нужно производить работу.

5. Снимаем крышку с главного блока цилиндров (ГБЦ).

6. Снимаем кожух и ремень.

7. Откручиваем болты, которые крепят ГБЦ.

8. После снятия головки блока цилиндров, вооружаемся специальным съемником (если нет в наличии, попросите у соседей по гаражу – с ним реально удобней производить работы). Снимаем распределительный вал, разбираем толкатели с ГБЦ. На шпильках крепим устройство для съема. А под тарелку кладем подставку и вытаскиваем сухари крепежа. Извлекаем тарелку вместе с пружинами, а также — тарелки упора, находящиеся под пружинами (перед тем еще вынимаем сальник клапана).

9. Вытаскиваем выработанные или поврежденные клапаны.

10. Следующим шагом производим замену направляющих втулок. Лучше использовать специальное устройство (винтовой вариант) потому, что при ударах есть шанс испортить не только головку, но и место посадки. Выпрессовываем направляющие, а новые – обрабатываем смазкой.

11. Каждую втулку прессуем на положенное место. На них установлены специальные стопорные кольца, поэтому запрессовку производим до характерного щелчка, означающего, что деталь нашла свое место. Все должно происходить без сильного напряжения, при котором можно втулку испортить. Если идет туго, не спешите. Когда направляющая запрессовалась, ее подгоняют к необходимым размерам посадки (используем развертку 8 мм в диаметре, устанавливая ее в направляющую и прокручивая).

12. Продуваем воздухом отверстия, удаляя посторонний мусор. Производим замеры направляющих отверстий. Вставляем новые клапана.

13. Если вы заметили, что клапан не в полной мере прилегает к седлу, нужно сделать притирку клапанов. Она производится на специальных станках. Однако, следует помнить, что нельзя слишком сильно шлифовать клапан, а после шлифовки его необходимо хорошенько промыть. Идеальной притиркой считается та, при которой рабочая видимая полоска составляет 1 миллиметр.

14. Собираем ГБЦ в обратном порядке и подключаем системы подвода топлива и воздуха и охлаждением. Присоединяем аккумулятор.

15. Произвести регулировку зазоров клапанов.

Направляющие втулки клапанов нужно запрессовывать с надетыми стопорными кольцами. Направляющие втулки впускных клапанов короче втулок выпускных клапанов. На внутренней поверхности втулок выполнены спиральные канавки для смазки клапанов: у направляющих втулок впускных клапанов — до половины длины отверстия, у втулок выпускных клапанов — по всей длине отверстия.

Пошаговая фото инструкция по замене клапанов ВАЗ 2110

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

Ключом «на 13» отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок. Снимаем кронштейн. Отворачиваем гайку крепления ресивера к кронштейну и пять гаек крепления к впускному коллектору. Снимаем ресивер и прокладку.

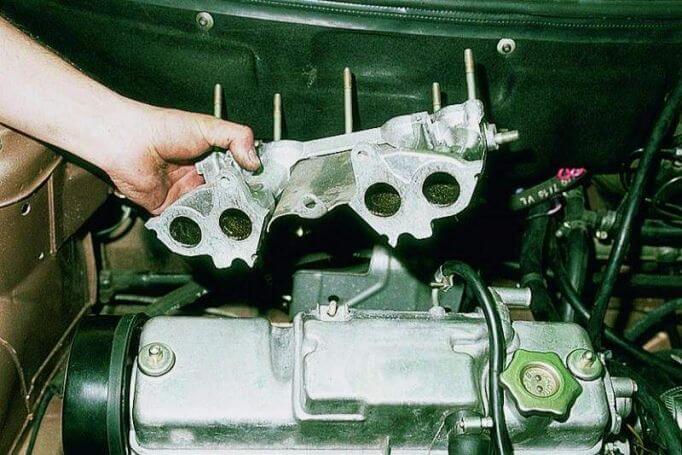

Ключом «на 13» отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости, снимаем планку. Отвернув ключом «на 13» одну гайку снизу и две по бокам, снимаем впускной коллектор.

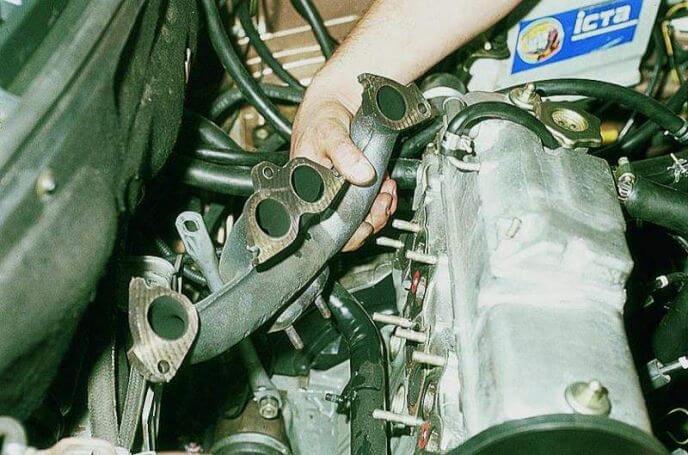

Открутив ключом «на 13» две гайки по бокам, снимаем выпускной коллектор.

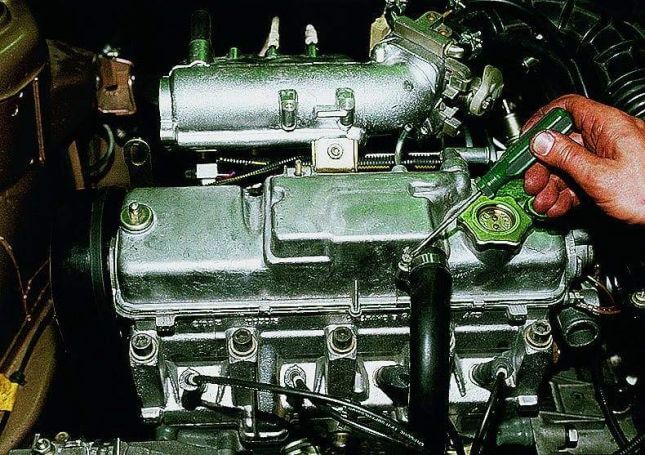

Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов и снимаем шланг.

Устанавливаем рычаг переключения передач в нейтральное положение и поворачиваем по часовой стрелке коленвал так, чтобы метка на маховике, видимая в люке картера сцепления, находилась против среднего деления шкалы.

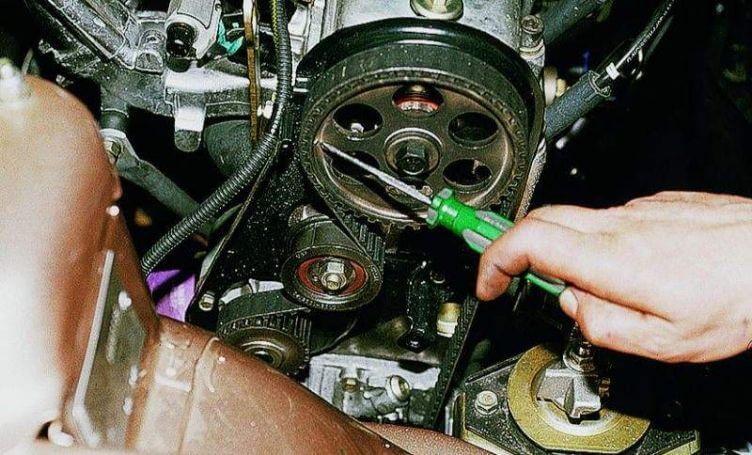

При этом метка на шкиве распределительного вала должна находиться против установочной метки на задней крышке зубчатого ремня.

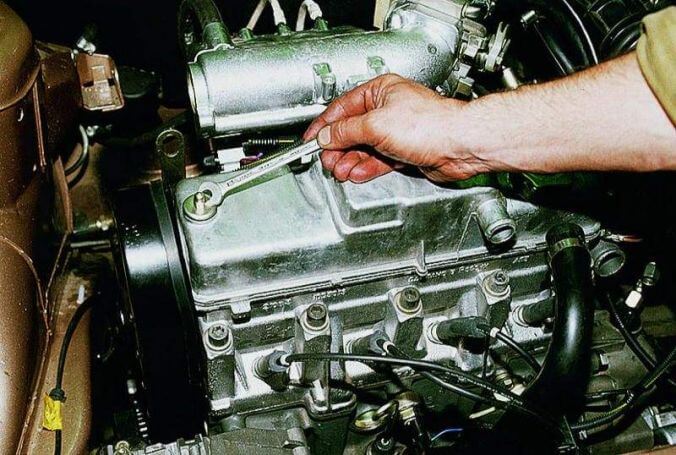

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

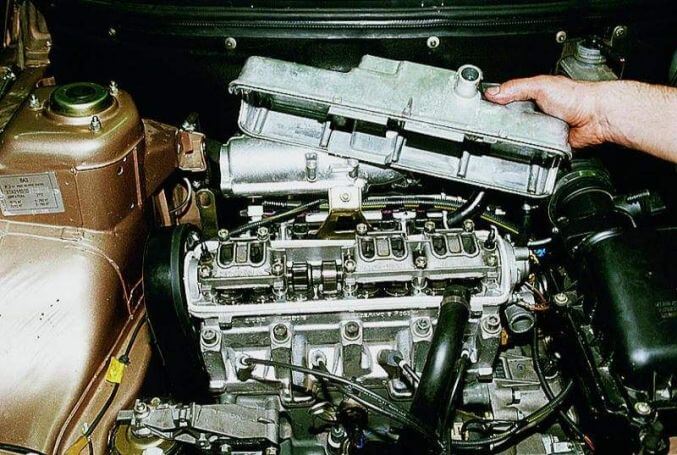

Снимаем клапанную крышку.

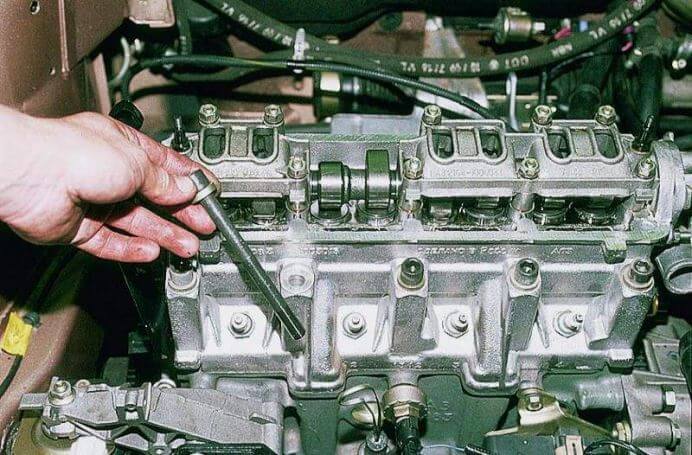

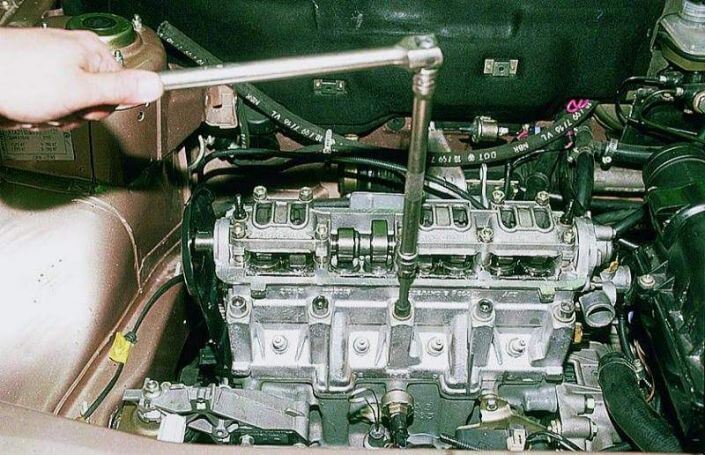

Снимаем ремень ГРМ. Затем шкив распредвала. Шестигранником «на 10» откручиваем десять болтов крепления головки блока.

Вынимаем болты с шайбами. Болты крепления головки блока цилиндров можно установить повторно только в том случае, если они вытянулись до длины не более 135,5 мм. Если длина больше, заменяем болт новым.

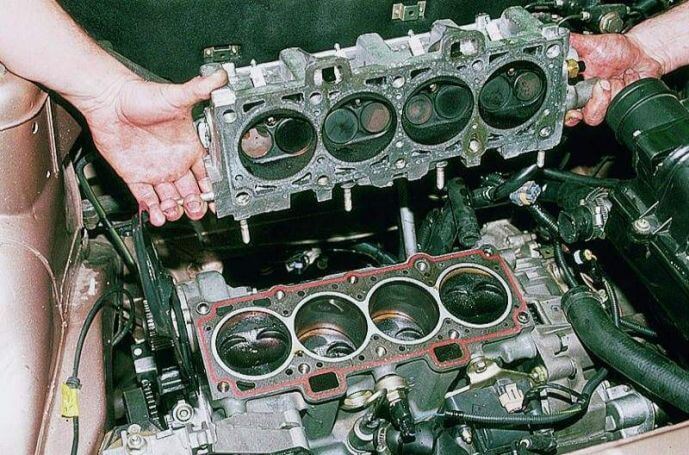

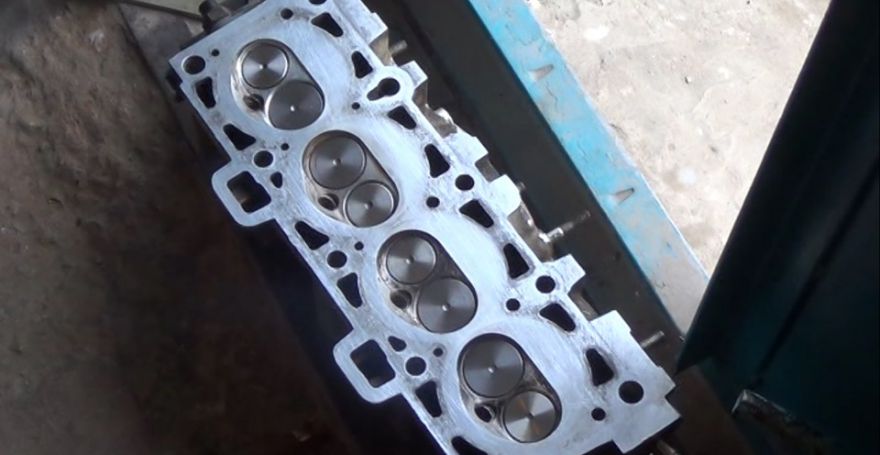

Снимаем головку блока цилиндров…

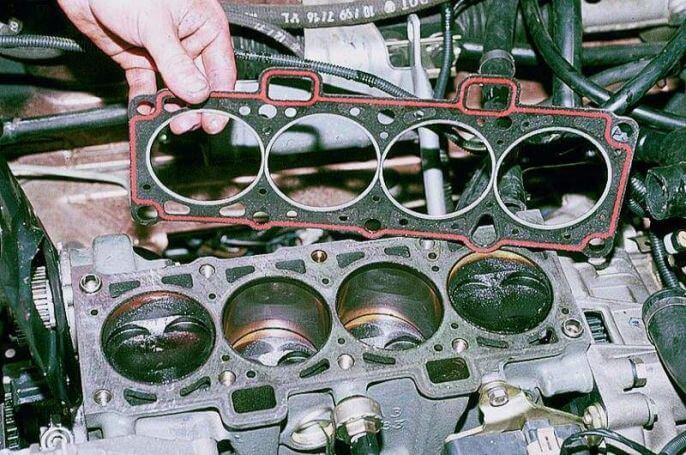

…и ее прокладку.

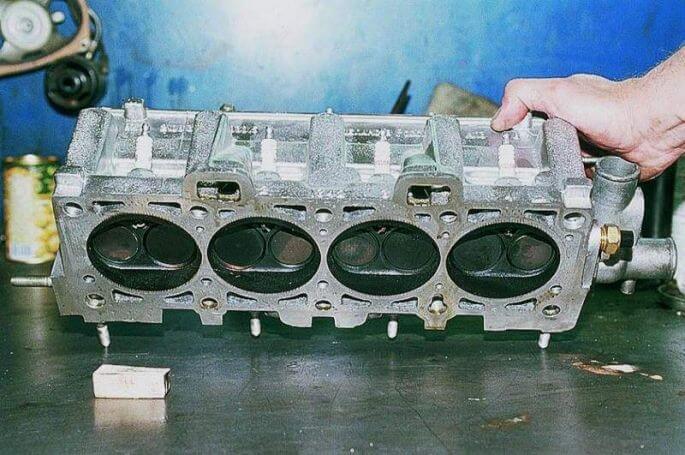

При разборке клапанного механизма подкладываем под тарелку рассухариваемого клапана упор (деревянный брусок).

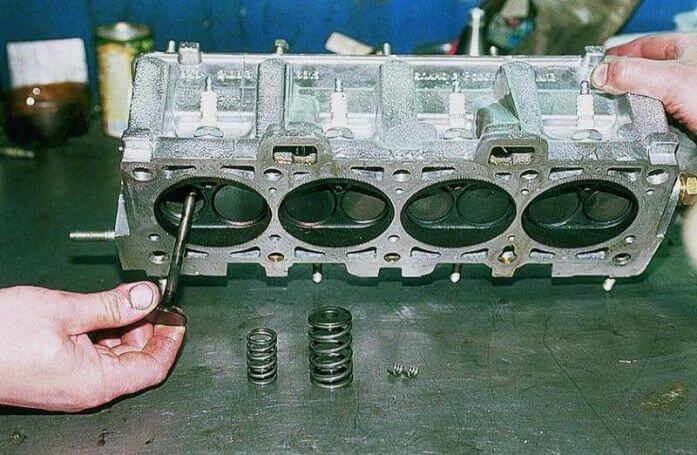

Рассухариваем клапан и вынимаем его из направляющей втулки головки блока.

Устанавливайте головку блока цилиндров в порядке обратном снятию. Прокладку между головкой и блоком цилиндров повторно применять не допускается, поэтому замените ее новой.
