Почему плохо греет отопитель ВАЗ 2114?

АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектировании этого авто систему отопления салона позаимствовали у моделей первого семейства «Самара» — ВАЗ-2108-21099.


Устройство системы отопления салона ВАЗ 2114

Устройство системы отопления салона ВАЗ 2114 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног.

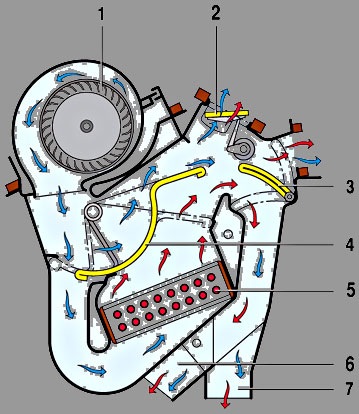

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха
1. Вентилятор. 2. Заслонка обдува лобового стекла. 3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона. 4. Управляющая заслонка. 5. Радиатор печки. 6. Воздуховод, направляющий поток воздуха в ноги. 7. Внутренний воздуховод. Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы.
Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение. Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Причины плохого обогрева салона

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально. Частые причины по которым печка перестала греть: • засорен радиатор печки или в нем образовалась воздушная пробка; заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным; • кран открывается не полностью — это одна из основных причин плохо греющей печки; • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока. Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается. После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.
Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.
Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками.

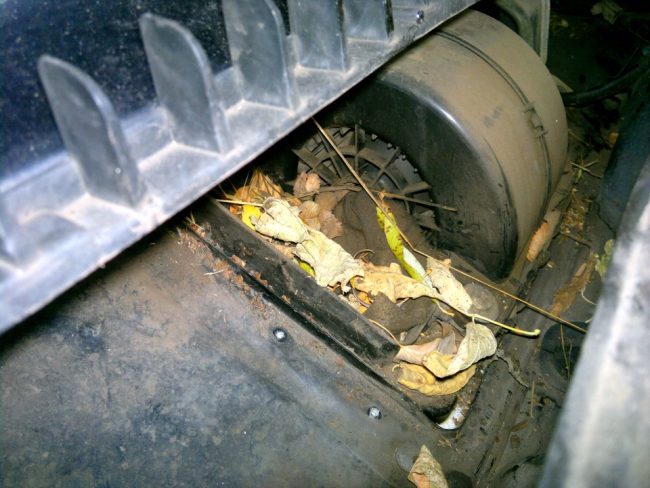

Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха. Термостат. Кроме этого, причиной того, что на автомобиле ВАЗ 2114 плохо греет печка (на холостых в том числе), является поломка термостата, а именно – неоткрытие клапана. Таким образом, циркуляция охлаждающей жидкости производится только по малому кругу. Машина при такой неисправности часто кипит, а зимой – не работает печка, или греет очень слабо. Проверить исправность термостата довольно просто. При его демонтаже следует поместить деталь в емкость с водой и разогреть ее на коморке. Перед тем, как закипеть в воде (будут образовываться пузырьки), клапан должен открыться. Если этого не произошло, элемент следует заменить на новый. Воздушная пробка. Если на автомобиле ВАЗ 2114 плохо греет печка, причины тому – завоздушивание системы. Пробка может образовывается после выключения двигателя, когда температура тосола будет падать. Именно в это время в часть радиатора из расширительного бачка может попасть воздух, который потом «застрянет» в районе термостата. При последующем запуске, система будет циркулировать воздух вместо охлаждающей жидкости, что будет причиной перегрева мотора и плохо работающей печки. Как избавится от воздушной пробки? Для этого автомобилисты ослабляют хомут патрубка ОЖ и медленно доливают тосол в расширительный бак до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя – система может вспениться. Поэтому доливаем только ту марку, которая использовалась ранее, либо используем дистиллированную воду. Последний метод используется в любой сезон, за исключением зимнего, так как вода при отрицательной температуре попросту замерзнет в бачке. Сам тосол должен быть максимально прозрачным (заводской окрас – не в счет), на ощупь – слегка маслянистый. Если он давно не менялся и потерял эти свойства, стал мутным, тогда лучше слить его целиком и использовать новую «незамерзайку». Если плохо греет печка (ВАЗ 2114 15 в том числе), избавиться от воздушной пробки можно и другим способом – просто заехать передней частью автомобиля на подъем и открыть крышку расширительной емкости. Подождав 3-5 минут, система сама вытолкнет наружу весь ненужный воздух.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя: • Снимите его с авто. • Разберите и почистите. • Проверьте работоспособность заслонок, проклейте их торцы уплотнителями. • Места стыков проклейте герметиком. • Промойте радиатор. • После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения. Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Предохранитель печки и причины его выхода из строя

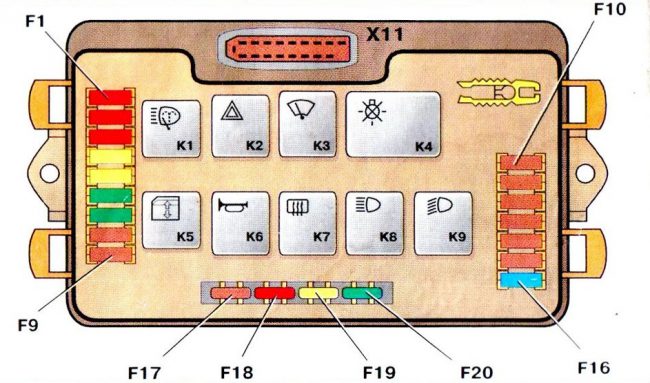

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте. Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Реле вентилятора печки ВАЗ 2114

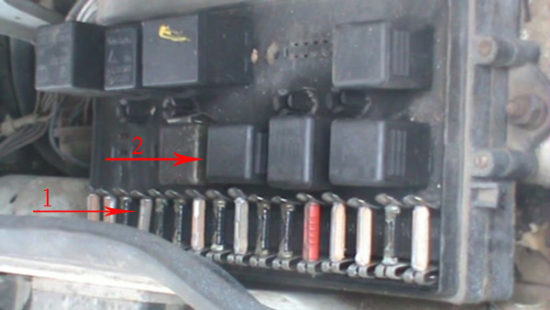

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей. Реле печки располагается под панелью приборов в блоке предохранителей
Реле печки располагается под панелью приборов в блоке предохранителей

Печка издаёт гул, свист, журчание

Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить.

Из печки идёт пар

Иногда из печки начинает идти пар. Причиной этого является течь радиатора отопителя. Вытекающая ОЖ попадает на горячий корпус радиатора и начинает быстро испаряться, а в салоне появляется запах тосола. Для устранения проблемы потребуется разборка печки и замена теплообменника. Иногда белый пар идёт из-под капота и попадает в салон. Это происходит при попадании тосола на горячие коллектор или штаны выхлопной системы. В этом случае потребуется найти место течи и устранить её. Чаще всего причиной являются повреждённые патрубки. Напоследок отметим, что выше рассмотрены причины плохой работы печки, но она все же продолжает функционировать. Но у этого узла бывают и поломки и тогда печка отказывает и перестаёт работать полностью. К таким причинам относятся пробой радиатора, появление течей в местах соединения патрубков, неисправность вентилятора (обрыв цепи, выработка ресурса электродвигателя или его перегорание).
