Спортивный ресивер на двигатель ВАЗ

Содержание:
Параметры впускного тракта на двигателях ВАЗ, как 8-ми, так и 16-ти клапанных оказывают огромное влияние на характер изменения мощности и крутящего момента, за счет наиболее правильного определения размера трубопровода и настройки впуска можно добиться оптимального наполнения цилиндров, чем путем совершенствования изгибов трубопровода системы выпуска.







Наверное, глупо было бы полностью модернизировать систему выпуска и напрочь забыть о впуске. Ведь установленный нами задолго до этого фильтр пониженного сопротивления полностью не решил эту проблему. Вывод один: поменяли выпускную систему - надо модернизировать впуск, иначе нестыковочка получается. Автомобиль не дышит полной грудью, это ощущение обострилось после установки прямоточного выхлопа. Создается впечатление, что двигатель беспробудно болен хроническим гайморитом. Капли в нос не помогут, нужен качественный ингалятор.

Ресивер на двигателе ВАЗ 21126





Спортивный ресивер был разработан и омологирован исключительно для спорта и в дальнейшем стал применяться на стандартных аппаратах. В отличие от стандарта, «дудки» патрубков, примыкающих непосредственно к "банке", имеют короткие большие каналы, ощутимо расширяющиеся при входе в огромный полый "цилиндр" впускного коллектора. Ведь необходимым итогом данной имплантации является увеличение количества воздуха, подаваемого в цилиндры. После дросселя воздух поступает в ресивер, объем которого существенно превышает серийный, и уже оттуда распределяется по цилиндрам через увеличенные впускные патрубки определенной длинны, которые в свою очередь изменяют направление потока воздуха на 90 градусов.

Больший, чем у стандартного объем, позволяет сгладить пульсации воздуха, а также в такой геометрии длина впускного тракта гораздо короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Спортивный ресивер существенно улучшает динамику разгона на средних и особенно высоких оборотах, с ним до 7000 оборотов двигатель раскручивается довольно быстро и с огромным удовольствием. Стандартный мотор с заводским ресивером после 5000 об/мин мотор буквально "умирает" от нехватки воздуха. Дави-не дави на педаль - результат нулевой. С установленным спортивным ресивером, он с готовностью откликается на утопленную в пол педаль газа, он дышит.

Ресивер увеличенного объема

Существует огромное количество ресиверов: Стольников, SVR, 128, Брагин, Формаш, СТИ (8 кл), Динамика, Passik, Нуждин, Торгмаш, Супер-1600. Два последних овеяны боевой славой кольцевых гонок и ралли, и являются вершиной строения 16 кл ресиверов! И от его объема многое зависит в работе двигателя.

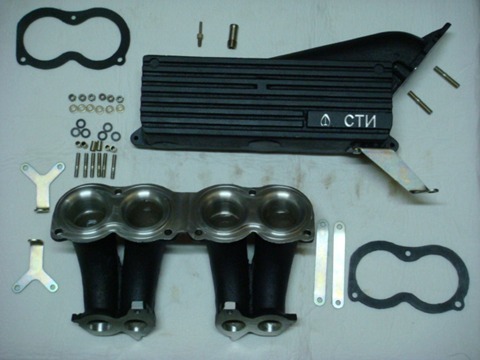

Ресивер СТИ 8кл ВАЗ

С одной стороны, имплантация впускного ресивера позволяет добиться большей подачи воздуха в цилиндры, но, с другой, решает и ряд других задач. Например, ресивер позволяет, также как и коллектор, сгладить пульсацию воздуха и сделать впуск ровнее. Кроме того, изменяя длину впускных патрубков, можно изменять распределение максимального крутящего момента по оборотам. Как говорилось выше, удлиненные патрубки позволяют увеличить момент на низких оборотах, а укороченные — на средних и высоких. Со спортивным ресивером двигатель раскручивается до максимальных оборотов гораздо охотнее и быстрее, он с готовностью откликается на утопленную в пол педаль газа, он дышит. Ведь необходимым итогом данной установки является увеличение количества воздуха, подаваемого в цилиндры.



Таким образом, установка данного спортивного ресивера и настройка под него мотора позволит добиться достаточно серьёзных изменений в поведение мотора, а именно:

• Увеличение крутящего моменты
• Увеличение мощности мотора (что следует из предыдущего пункта)
• Выравнивание мощностных кривых с приближением к горизонту
• Более чуткий отклик мотора на изменение положения педали «газа».

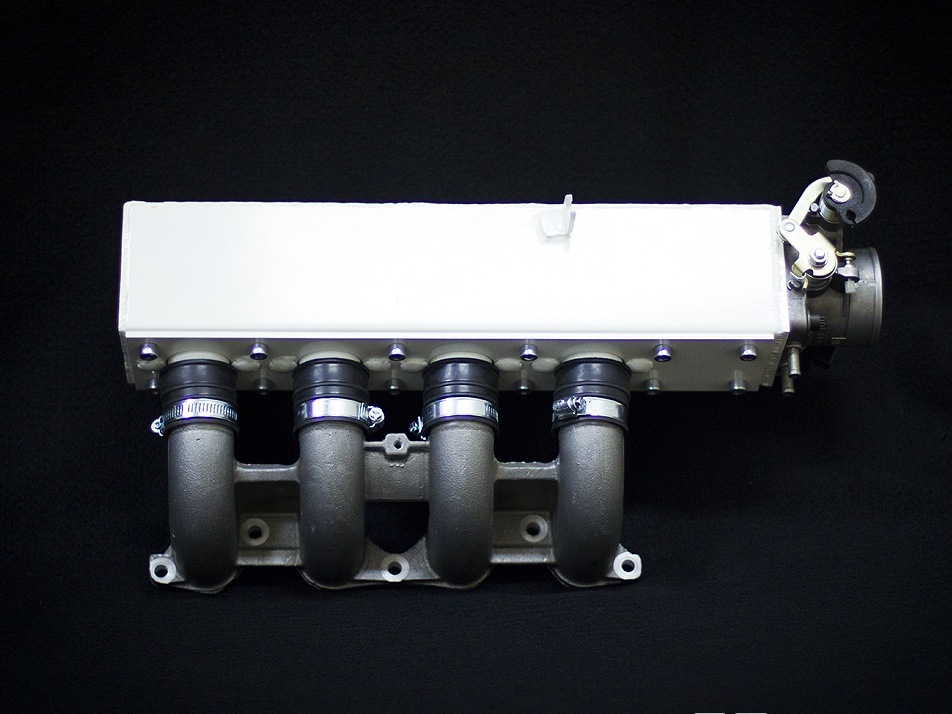

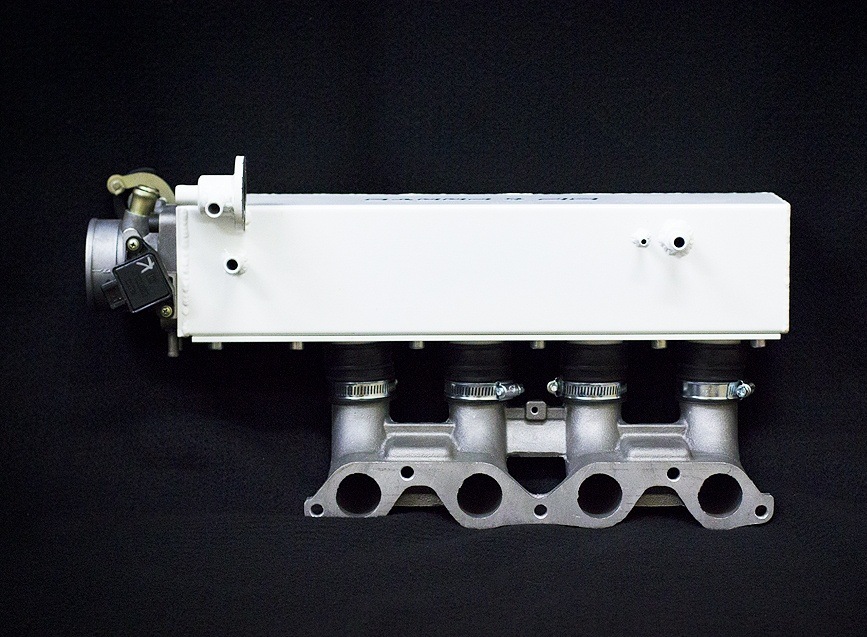

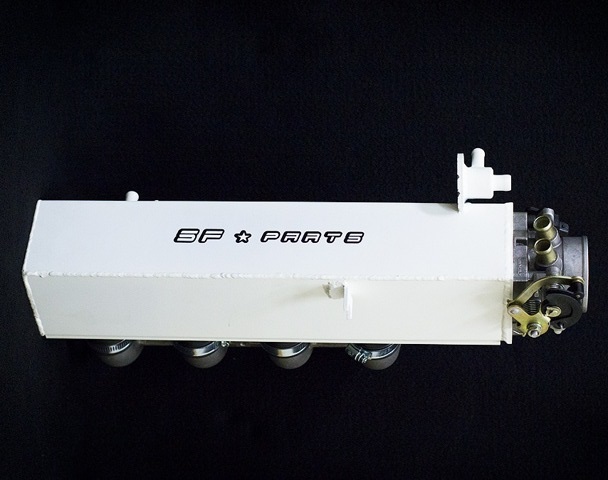

Спортивный ресивер ВАЗ 16кл



Спортивный ресивер для автомобилей ВАЗ с 16-ти клапанным двигателем 2112, 21124 и 21126.

Объем ресивера 3,8 литра. Установка производится на нижнюю часть ресивера 2112. Требуется перенос трубки вентиляции картера.

Ресивер рассчитан на работу с моторами объемом от 1.5 литра (соотношение длинны шатуна к радиусу кривошипа желательно RS>1.7), распределительными валами с подъемом от 9.0 и фазой более 280 градусов. Опытная модель ресивера проходила испытания на моторе с геометрией 133*82*75,6 и распределительными валами 10.05 и фазой 308 градусов. Максимальная мощность согласно расчетам по расходу воздуха и загруженностью форсунок составляла 161 л.с. при 8500 об/мин.

Ресивер имеет прямоугольную форму, что положительно влияет на газодинамические процессы и увеличивает коэффициент наполнения. Ресивер оснащен коническими диффузорами, форма которых способствует увеличению скорости и давления потока и снижает местные газодинамические сопротивления. Возможна регулировка длины впускного канала за счет смены диффузоров. Ресивер имеет съемную нижнюю часть и съемные диффузоры и комплектуется двумя комплектами диффузоров – короткими и длинными.
