Установка замка багажника с электроприводом на ВАЗ 2114

Содержание:

Украли сумку с инструментами из багажника моей четырки и решил я заменить замок. Решил поделиться своим вариантом установки замка на дверь багажник ваз 2114. По началу купил Калиновский замок и думал поставить его, но после этого увидел и купил замок от гранты со встроенным электроприводом и концевиком. Калиновский стоит у друзей, мне не очень нравится, есть люфт, сам по себе какой-то хлипкий.





Сравнивал Калиновский и Грантовский замок

У замка Гранты есть некоторые недостатки, придется попрощаться с задним дворником (я давно хотел убрать), и нужно изготавливать свое крепление:

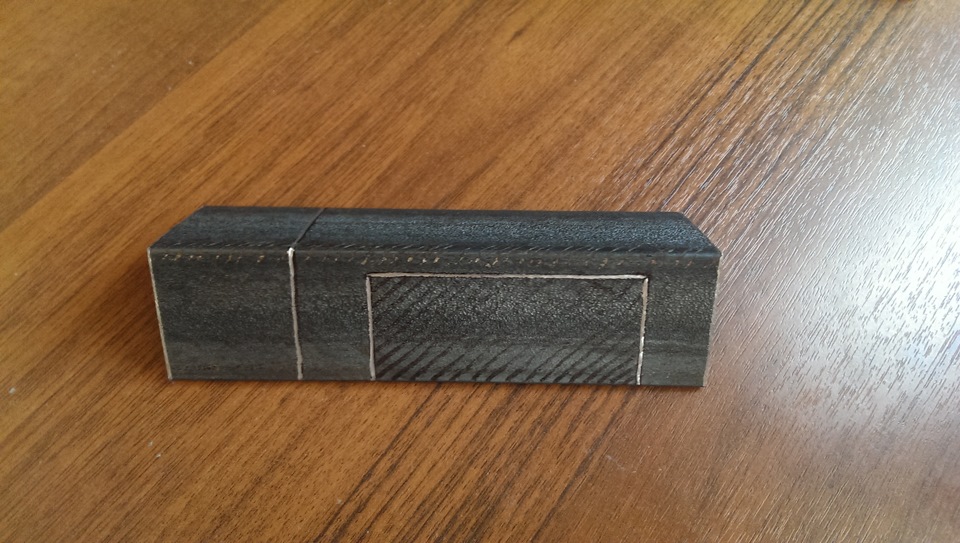

Делал из стального уголка 40*40*4мм

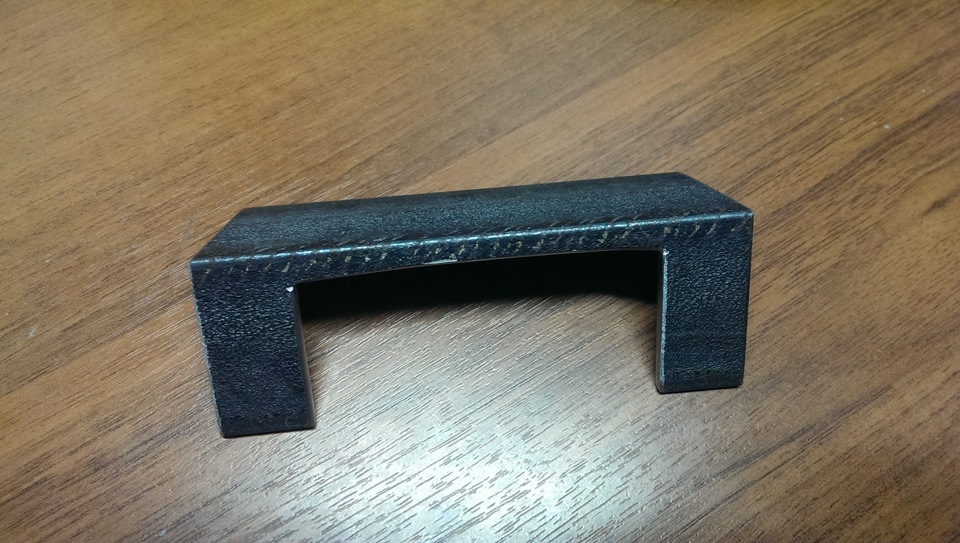

Вырезал болгаркой

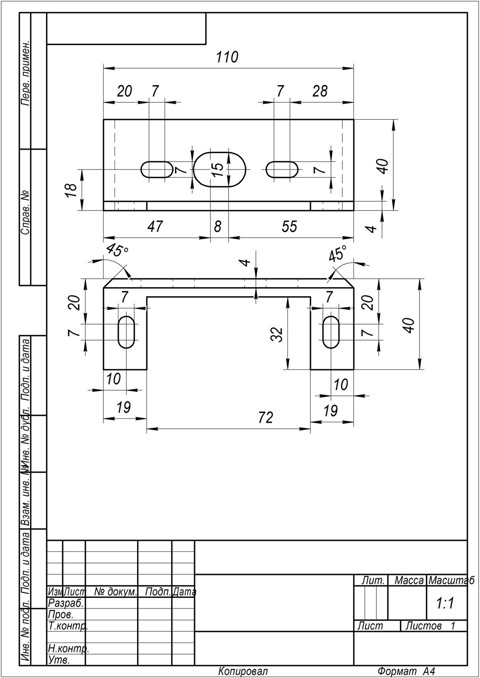

Начинал делать по этому чертежу, он для 99ой вроде, дальше все подгонялось по месту…

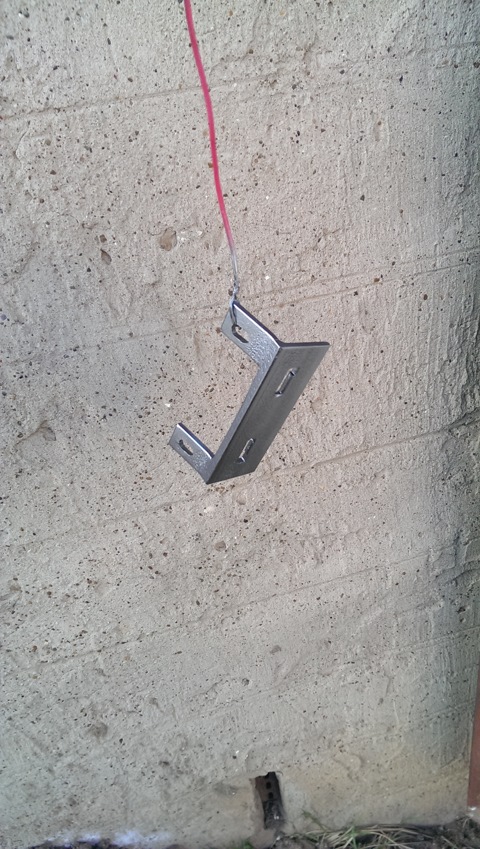

Покрасил готовый уголок в цвет машины



Уголок пришлось гнуть…

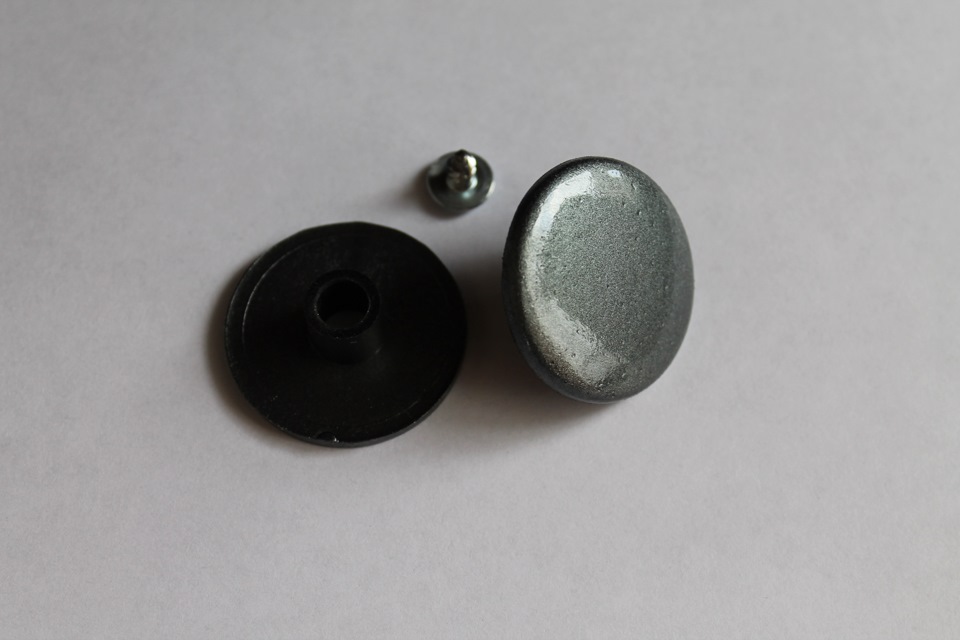

Для того что-бы заглушить отверстие от родного замка, взял заглушку от ручных стеклоподъемников. На дверных обшивках ими глушатся отверстия от весел…

Покрасил ее в цвет, пришлось укоротить саморез…

Так как возвращать дворник я не собираюсь, решил использовать провода идущие от него. Они спускаются по левой стойке и идут к разъему монтажного блока. Вытащил их из разъема, один использую для привода замка, другой на концевик в замке. Подключал как обычно, через реле к кнопке и к сигнализации, забыл сфоткать.

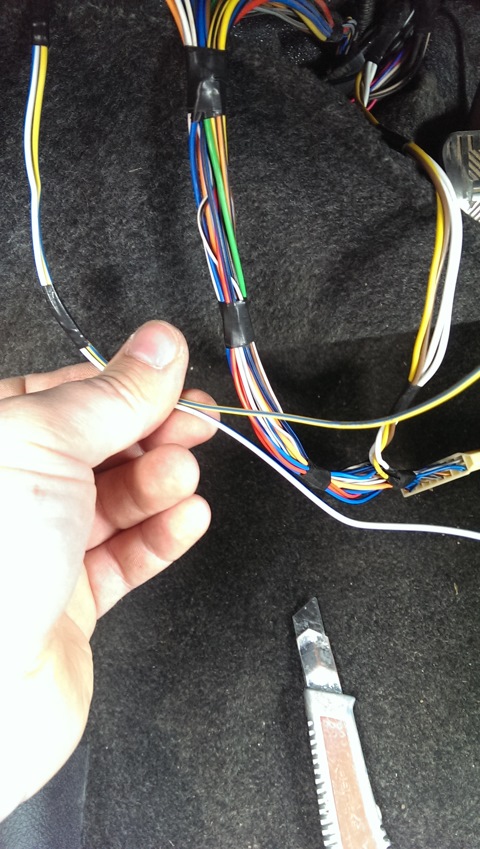

Провода от дворника. Белый с синей полоской и желтый с голубой полоской

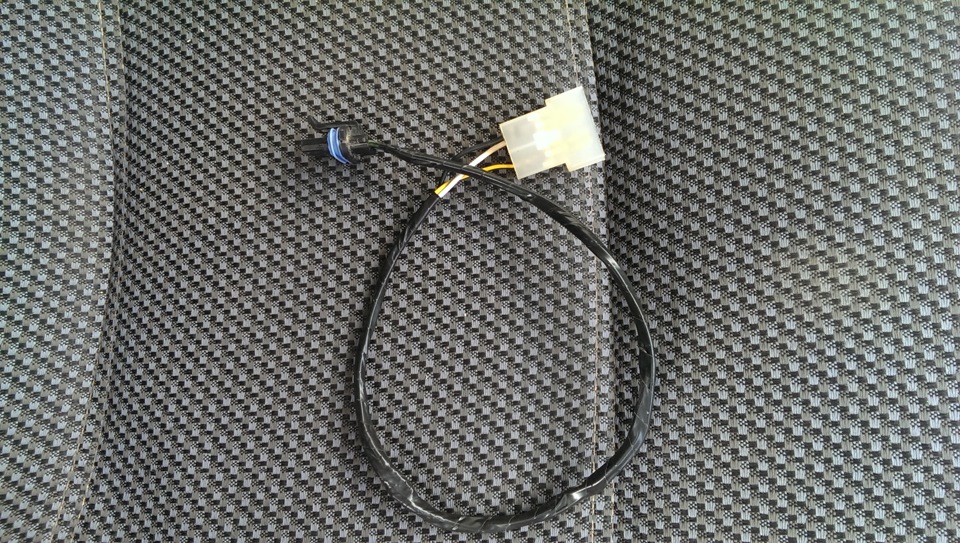

Из разъема РХХ и разъема заднего дворника сделал вот такой переходник к проводке дворника

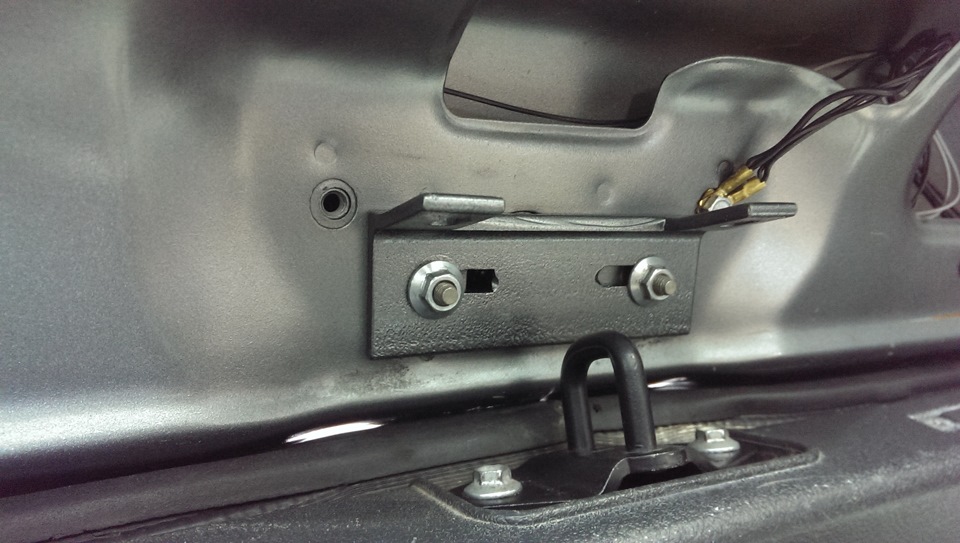

Поставил на место кронштейн

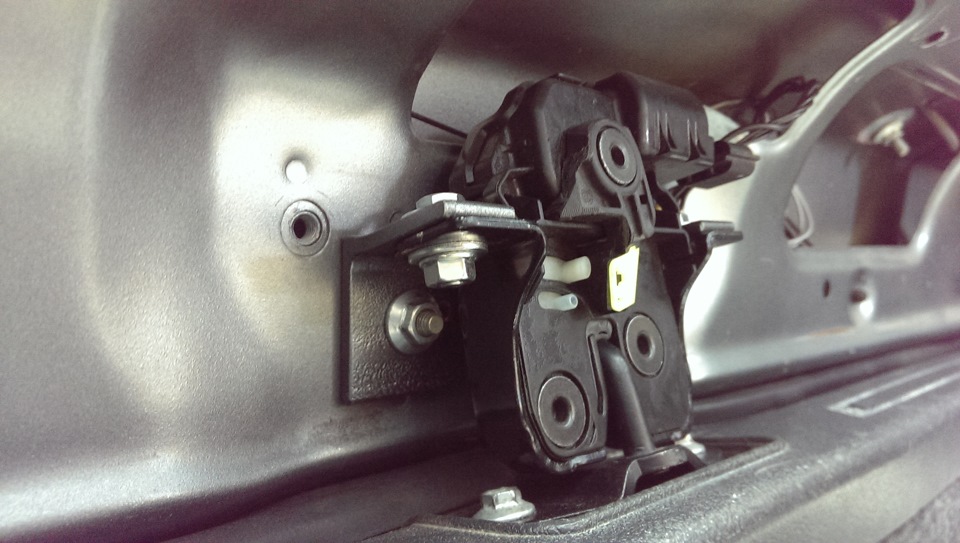

Затем прикрутил и отрегулировал замок

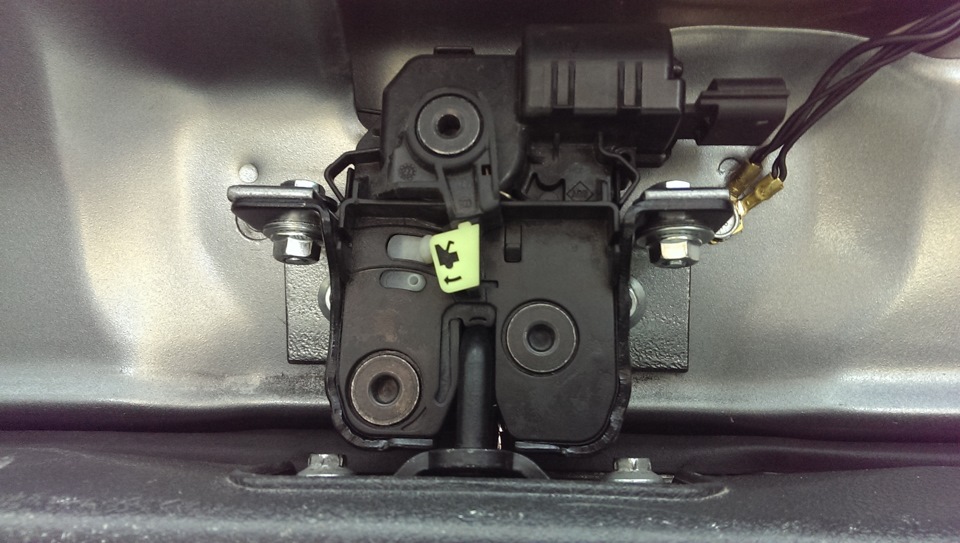

Замок в закрытом положении

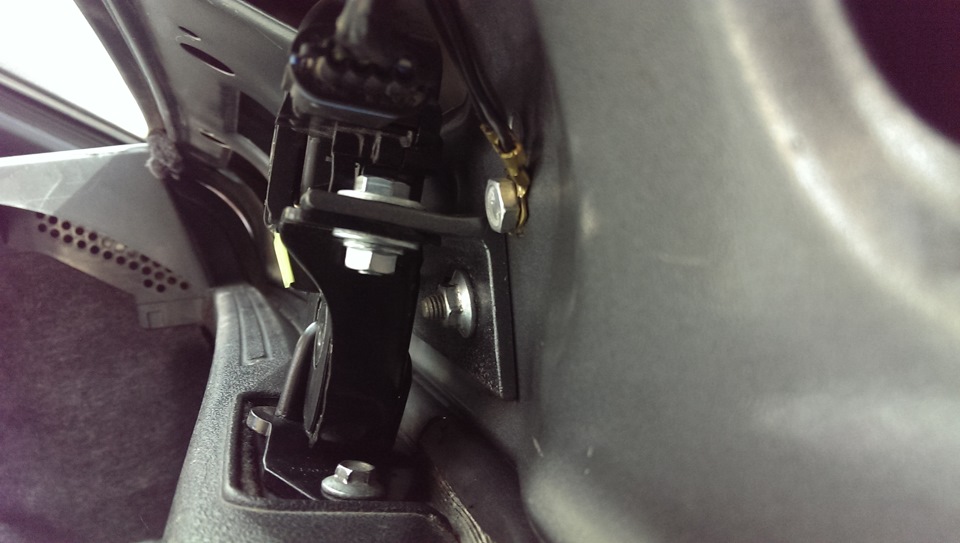

Тут видно для чего нужно гнуть уголок

Вот так выглядит снаружи



Замок багажника от Гранты на Ваз 2114 - видео



Замок багажника от Гранты на Ваз 2114 - видео



Установка замка багажника от "Гранты" на 2114 - видео
