Лифт подвески. Резку кузова по регламенту для ТР-1 делать нельзя, лифт кузова делать не хотели ибо заметно смещается центр тяжести (было решено ограничиться резкой арок, о чем позднее).
Спереди поставили пружины Фобос +30 мм, толщина прутка 16 мм. Амортизаторы вперед пошли задние от Патрика (на Патрике по кругу стоят газовые американские амортизаторы Rancho). Пружины родные и новые сжимали специальными съемниками. Помучилась немного, но получилось. Помог опыт самостоятельной установки австралийских пружин Ironman +50 мм (пруток тоже 16 мм) на Патрика:
Лифт передней подвески УАЗ Хантер
Сзади проставки рама-рессора 80 мм, общий лифт на задней оси — +40 мм.

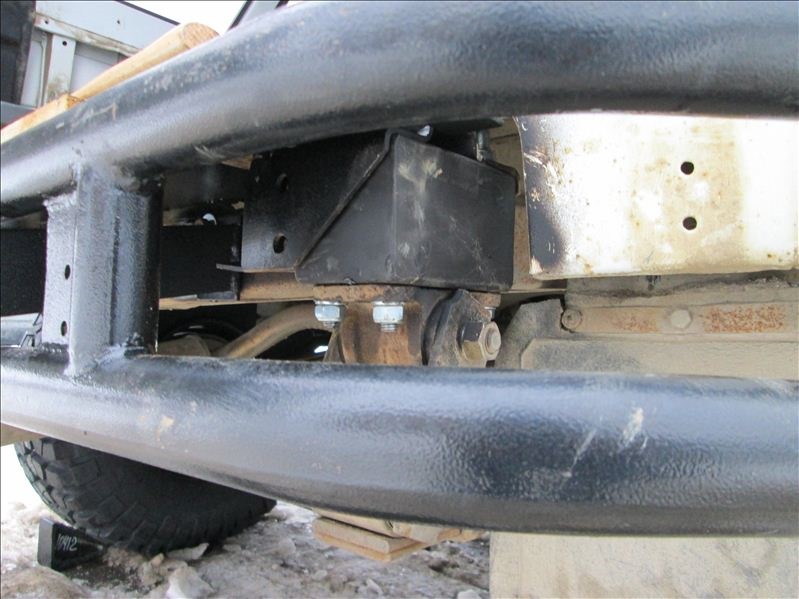

Лифт задней подвески УАЗ Хантер

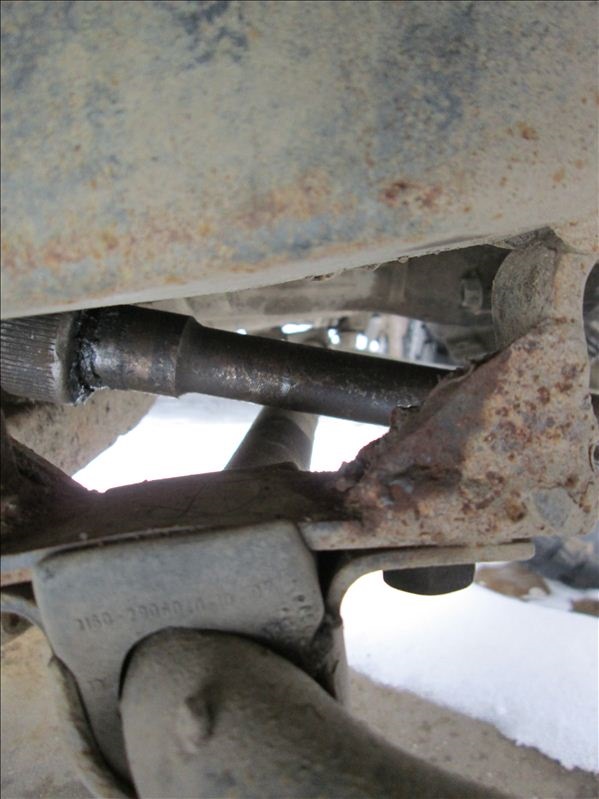

Не обошлось и без косяков. После лифта передней подвески выяснилось, что в спокойном положении расстояние от переднего кардана до стабилизатора поперечной устойчивости всего около 1 см. А это значит, что при "выходе" подвески кардан будет биться об стабилизатор.
Некоторые его (стабилизатор) снимают совсем, но это не наш метод, так как машине все-таки до места своим ходом по дороге добираться, поэтому было решено стабилизатор от кардана отодвинуть. Варить не хотелось, так считаем что нужно по максимуму использовать инженерные решения, оставляя сварку как крайнее средство. Долго думали из чего делать проставки, и тут вспомнили, что на Патрике проставки (под рессоры) ставили из капролона. Лист капролона стоил дороговато (на части не режут), а вот стержень оказался в самый раз. Далее на фрезерном станке сделали две проставки:

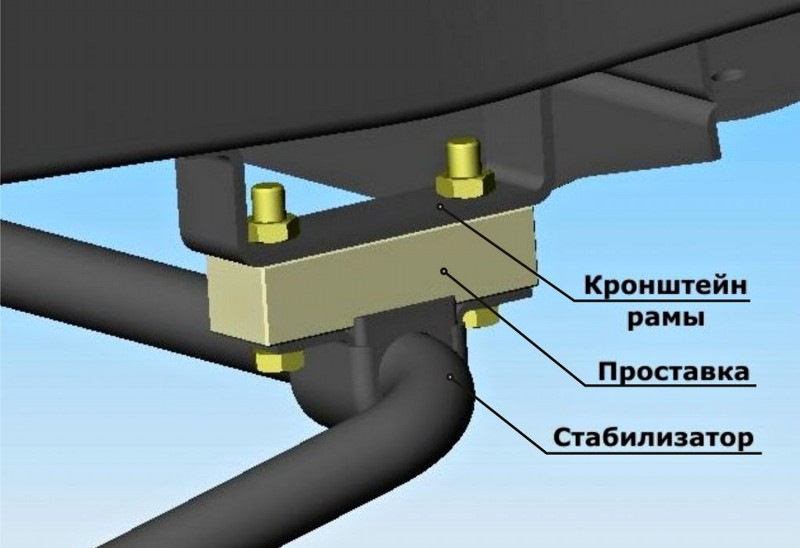

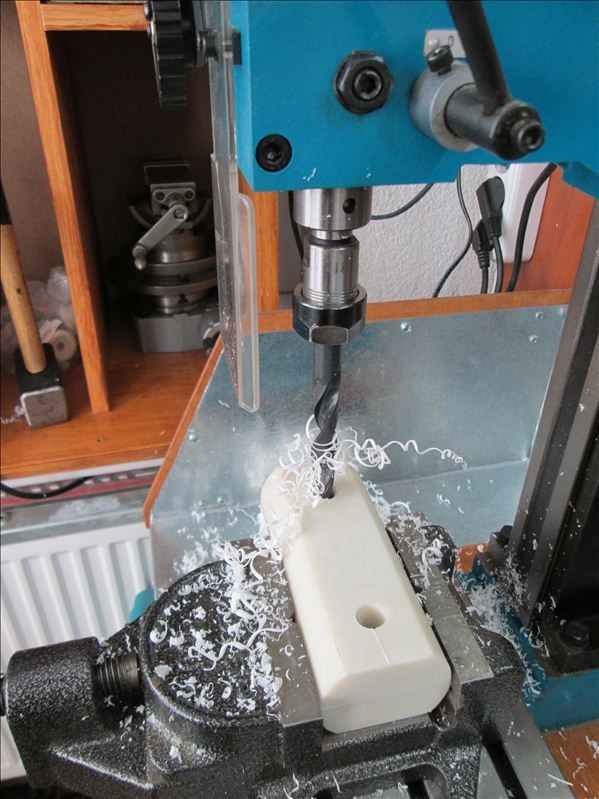

Делаем проставки для стабилизатора

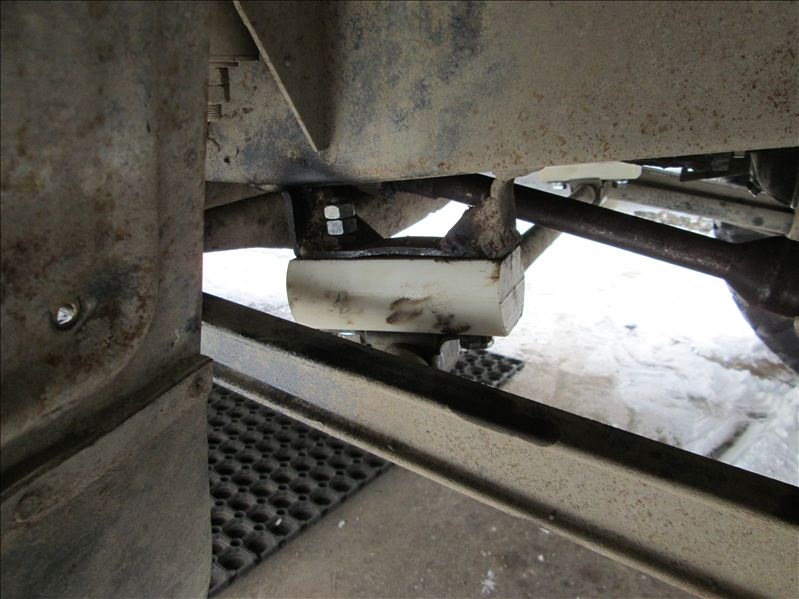

В процессе установки пришлось заменить все болты и использовать дополнительные гайки. В приваренных к кронштейнам гайках резьбы почти не осталось. Вот итоге — проставки на машине, между карданом и стабилизатором больше 5 см.

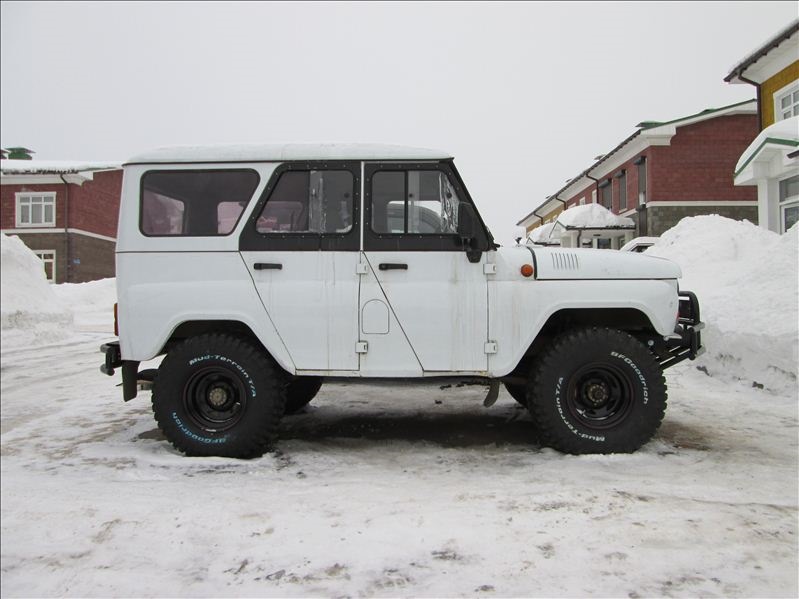

Таков итог лифта подвески. Собственно сразу было понятно, что резки арок не избежать. Но после лифта окончательно стало понятно на сколько резать.
Для тех кто любит все делать правильно
К лифту подвески надо подходить ответственно, ведь любое изменение в этой системе может кардинальным образом сказаться на управляемости, а следовательно и на безопасности автомобиля и вас.
— А что же мы меняем? Ведь казалось бы, мы просто поднимаем автомобиль и всё. Не совсем так. При боди-лифте действительно приподнимается только автомобиль, и кроме увеличения центра тяжести ничего плохого не происходит. Но при лифте зависимой подвески (а у УАЗа сейчас она именно такая) изменяются все её углы и настройки. Давайте разберемся по порядку, что меняется и как можно уменьшить отрицательные моменты.
Задний мост
Начнем с заднего моста, так как здесь меньше узлов. Подвеска зависимая, значит есть треугольник, который образуется рессорой с закрепленным на ней мостом, серьгой рессоры и рамой. Следует отметить, что мост на рессоре закреплен не посредине, а со смещением в переднюю часть.

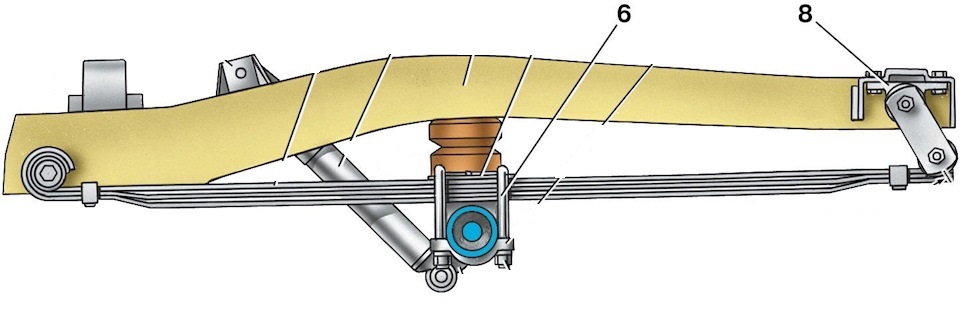

Устройство задней подвески УАЗ Хантер
Есть несколько способов лифтовки: установка проставки под кронштейн серьги 8, установка более длинных серьг, установка проставки между рессорой и мостом с заменой стремянок 6 на более длинные.
При любом из этих способов, за счет того, что длина рессоры остается неизменной, меняется (увеличивается) угол между рамой и рессорой.
Как следствие увеличивается угол между КПП (которая закреплена на раме) и мостом (который закреплен на рессоре). Значит меняется угол, под которым работает карданный вал.

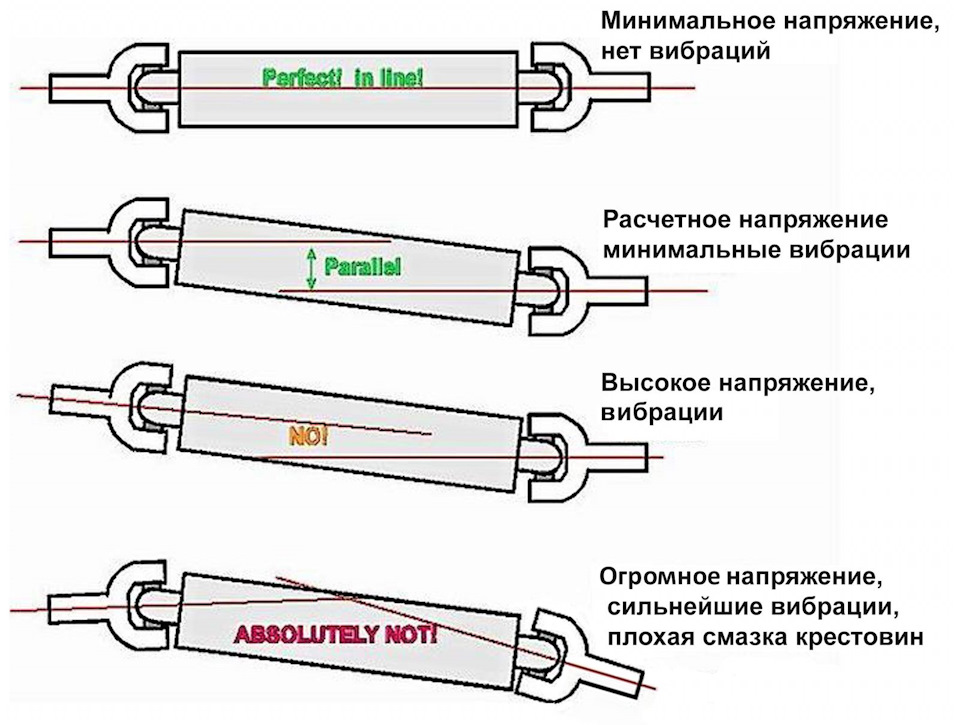

Если угол работы карданного вала не оптимальный, то его крестовины быстро выйдут из строя.
Чтобы привести угол работы карданного вала в правильное положение надо будет использовать либо шарнир ГУКА, либо установить клиновидную проставку между мостом и рессорой, чтобы мост вернулся в исходное положение.

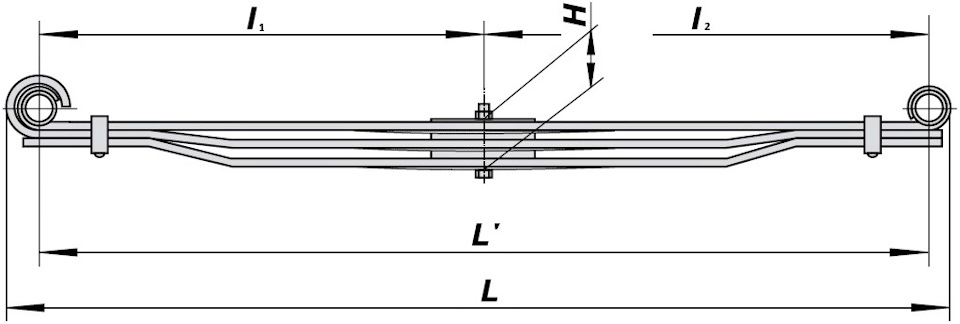

Далее. Большинство УАЗоводов лифтуют подвеску, чтобы установить большие колеса. А при установке больших колес оказывается, что они начинают задевать за переднюю часть колесной арки. Это происходит, во первых из-за того, что мост на рессоре закреплен не по центру, а со смещением вперед: I1 < I2, во вторых из-за самого лифта, который сдвигает мост вперед.
Чтобы это исправить устанавливают проставки (и соответственно накладки на рессору) от УАЗ Патриот, в них отверстие для центрирования моста смещено назад на 20 мм.
Однако при таком шаге, вместе со сдвигом моста назад, раздвигаются шлицы карданного вала. Он начинает работать не там где ему положено и есть риск, при прыжке на ухабе "разобрать" кардан. В этом случае необходимо установить дополнительную проставку между хвостовиком моста и карданным валом. Полный набор для сдвига моста выглядит вот так:
Каталожные номера:

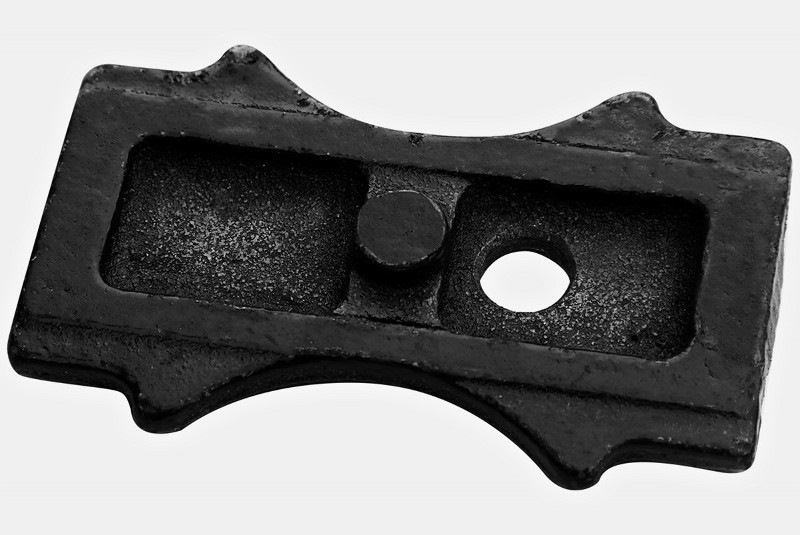

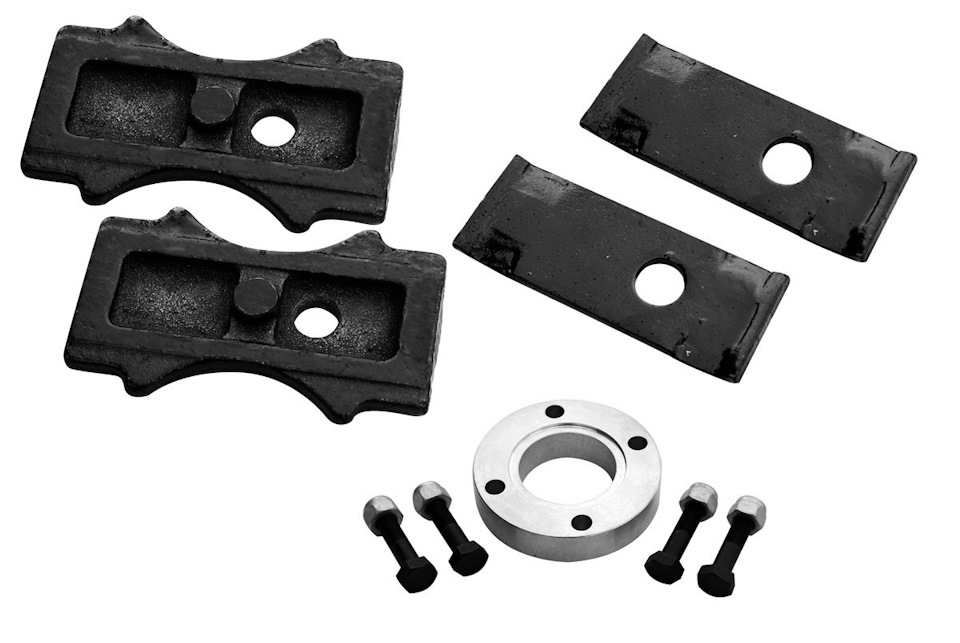

3160-00-2912412-10 — Накладка рессоры УАЗ
3160-00-2912422-10 — Проставка под рессору УАЗ
Если использовать шарнир ГУКА, то проставка на кардан уже не нужна, поскольку сам шарнир удлинит кардан.
Последним моментом является соблюдение соосности мостов при лифтовке. Как известно, мост центрируется на рессорах при помощи центровочного болта, которым стягивается пакет рессор. Если устанавливаете проставки следите за тем, чтобы в них так же было это центровочное отверстие. А при установке проставок со сдвигом 20 мм, надо убедиться что есть и центровочное отверстие и выступ имитирующий болт рессоры.
Иначе, при использовании проставок без центрирования мост будет установлен не параллельно второму мосту. Ухудшится управляемость, будет постоянно "жрать" резину.
Передний мост
Принцип похожий, но здесь нюансов больше. Опять есть треугольник, только вместо рессоры и серьги имеем пружину и продольную штангу.

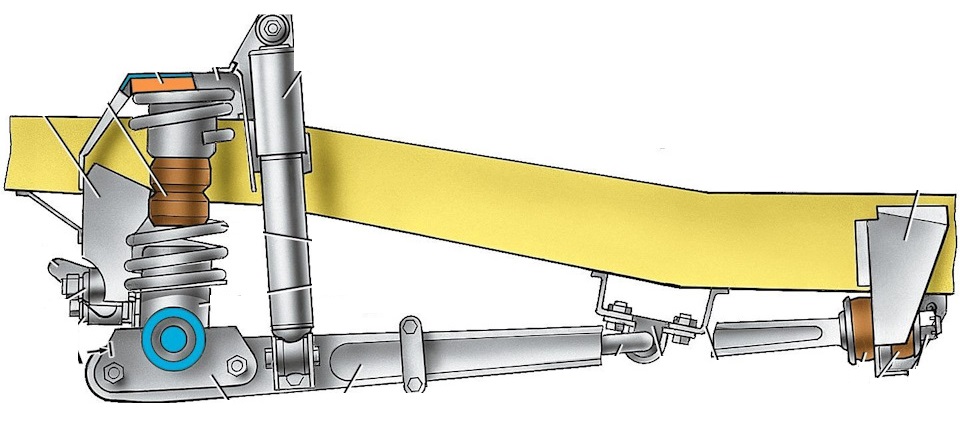

Устройство передней подвески УАЗ Хантер
При установке более длинных пружин опять же меняется (увеличивается) угол между рамой и продольной штангой. Опять мост поворачивается. Только теперь при повороте моста не только ухудшается угол работы карданного вала, еще и КАСТОР уходит в отрицательные значения.

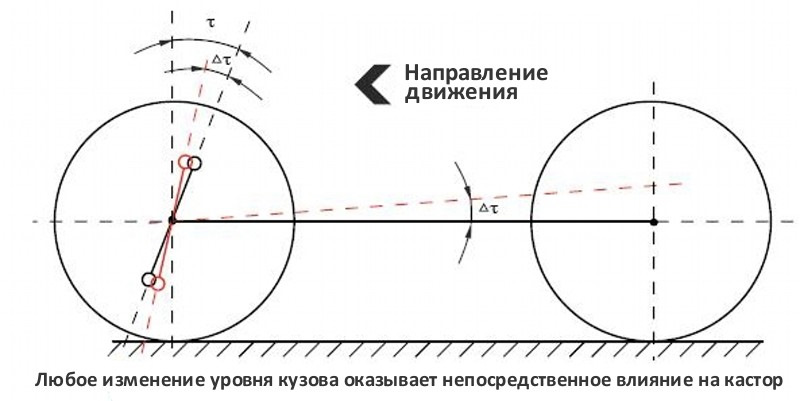

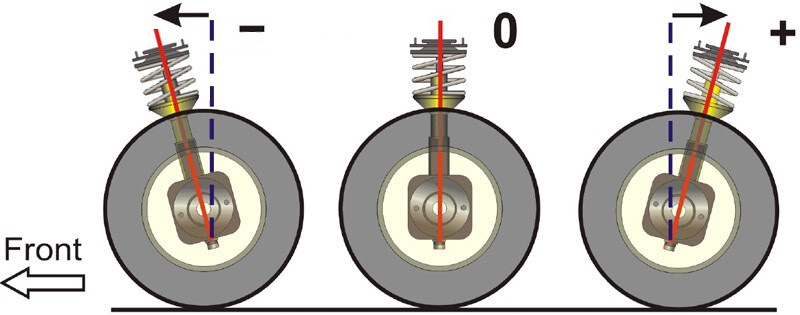

Напомним, что КАСТОР — это угол продольного наклона оси поворота колеса автомобиля. У УАЗ-469 он всего 3°30', из-за такого малого угла машина "рыскает" на большой скорости и не "возвращает" руль обратно при повороте. Для скоростей 60-х годов прошлого века это было нормально, сейчас же доставляет большие неудобства. Поэтому увеличение угла кастора — это один из первых шагов при модернизации УАЗа.
Увеличивая длину пружин, мы поворачиваем мост против часовой стрелки и тем самым уменьшаем кастор.
Чтобы вернуть правильное значение кастора, надо воспользоваться одним из советов СТО22, но уже с учетом новых исходных данных. Например, при установке пружин +50мм, длине продольной штанги 900мм, угол на который изменится кастор равен 3.18°. Значит "заваливать кастор" надо с учетом этих 3.18°

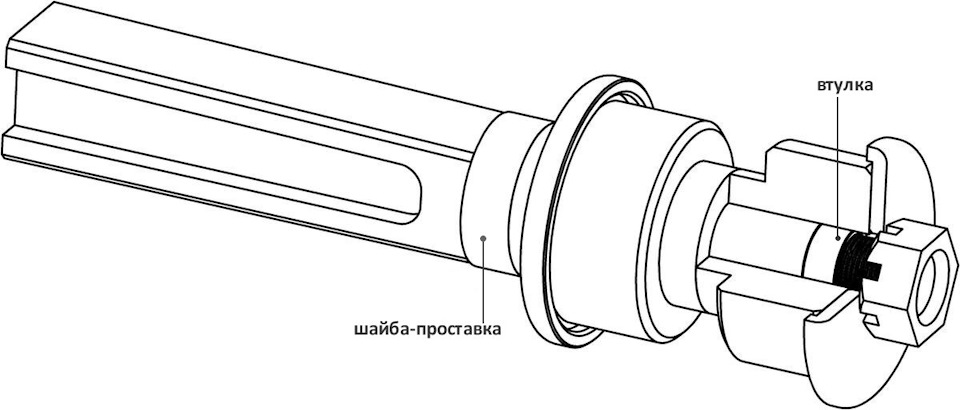

Можно поступить иначе: отодвинуть мост в первоначальное положение, и тем самым вернув кастор на место. Для этого потребуется удлинить плечо каждой продольной штанги 1, которая выравнивает мост. Сделать это можно подложив шайбу-проставку толщиной 10-15мм.
Для защиты резьбы и выравнивания посадочного диаметра под шарниром подкладывают втулку такой же ширины, что и проставка.
При сдвиге переднего моста необходимо будет установить проставку между мостом и передним карданным валом такой же толщины, что и шайба-проставка (аналогично тому как это делали с задним карданом).
Кроме кастора и угла наклона карданного вала есть еще несколько моментов. Первый заключается в том, что уменьшается расстояние между карданным валом и стабилизатором поперечной устойчивости.
На больших ходах подвески они могут встретиться друг с другом с последующими неприятными последствиями. Если вы не выезжаете на скоростные трассы, к примеру у вас автомобиль только для трофи, то стабилизатор можно вообще убрать. Остальным же придется установить проставки на кронштейн стабилизатора.
Второй момент связан с тягой Панара. При установке длинных пружин автомобиль поднимается, и тяга Панара смещается относительно своего заводского положения. В результате смещения тяга Панара сдвигает мост в сторону. Чтобы вернуть мост в первоначальное положение проще всего установить регулируемую тягу Панара.
После возвращения моста на место, вы с удивлением отметите, что руль перестал стоять ровно, даже когда колеса выставлены прямо. Это произойдет опять же из-за треугольников, где гипотенузой в данном случае будет рулевая тяга. Не спешите сразу удлинять тягу или переставлять руль в шлицах. Сделайте несколько пробных поездок по грунтовке — пружины немного просядут, займут свои места, тогда и руль можно будет выставить и заехать на компьютерный "сход-развал" для окончательного выставления длины тяги Панара.
Общее для лифта подвески переднего и заднего моста является последующий подбор амортизаторов.
В качестве итога: лифт подвески дело серьезное! Любое изменение тянет за собой сдвиги всех рабочих параметров и это надо учитывать. Нельзя просто установить большие пружины или только высокие проставки, надо все менять комплексно!
Лифт подвески УАЗ Хантер - видео
Уаз ХАНТЕР│Лифт подвески +50│Пружины от ОКИ в УАЗик - видео
Некоторые его (стабилизатор) снимают совсем, но это не наш метод, так как машине все-таки до места своим ходом по дороге добираться, поэтому было решено стабилизатор от кардана отодвинуть. Варить не хотелось, так считаем что нужно по максимуму использовать инженерные решения, оставляя сварку как крайнее средство. Долго думали из чего делать проставки, и тут вспомнили, что на Патрике проставки (под рессоры) ставили из капролона. Лист капролона стоил дороговато (на части не режут), а вот стержень оказался в самый раз. Далее на фрезерном станке сделали две проставки:
Делаем проставки для стабилизатораВ процессе установки пришлось заменить все болты и использовать дополнительные гайки. В приваренных к кронштейнам гайках резьбы почти не осталось. Вот итоге — проставки на машине, между карданом и стабилизатором больше 5 см.Таков итог лифта подвески. Собственно сразу было понятно, что резки арок не избежать. Но после лифта окончательно стало понятно на сколько резать.
Чтобы привести угол работы карданного вала в правильное положение надо будет использовать либо шарнир ГУКА, либо установить клиновидную проставку между мостом и рессорой, чтобы мост вернулся в исходное положение. Далее. Большинство УАЗоводов лифтуют подвеску, чтобы установить большие колеса. А при установке больших колес оказывается, что они начинают задевать за переднюю часть колесной арки. Это происходит, во первых из-за того, что мост на рессоре закреплен не по центру, а со смещением вперед: I1 < I2, во вторых из-за самого лифта, который сдвигает мост вперед.
Чтобы это исправить устанавливают проставки (и соответственно накладки на рессору) от УАЗ Патриот, в них отверстие для центрирования моста смещено назад на 20 мм.
Однако при таком шаге, вместе со сдвигом моста назад, раздвигаются шлицы карданного вала. Он начинает работать не там где ему положено и есть риск, при прыжке на ухабе "разобрать" кардан. В этом случае необходимо установить дополнительную проставку между хвостовиком моста и карданным валом. Полный набор для сдвига моста выглядит вот так:
Каталожные номера: 3160-00-2912412-10 — Накладка рессоры УАЗ 3160-00-2912422-10 — Проставка под рессору УАЗ Если использовать шарнир ГУКА, то проставка на кардан уже не нужна, поскольку сам шарнир удлинит кардан. Последним моментом является соблюдение соосности мостов при лифтовке. Как известно, мост центрируется на рессорах при помощи центровочного болта, которым стягивается пакет рессор. Если устанавливаете проставки следите за тем, чтобы в них так же было это центровочное отверстие. А при установке проставок со сдвигом 20 мм, надо убедиться что есть и центровочное отверстие и выступ имитирующий болт рессоры. Иначе, при использовании проставок без центрирования мост будет установлен не параллельно второму мосту. Ухудшится управляемость, будет постоянно "жрать" резину.
Увеличивая длину пружин, мы поворачиваем мост против часовой стрелки и тем самым уменьшаем кастор. Чтобы вернуть правильное значение кастора, надо воспользоваться одним из советов СТО22, но уже с учетом новых исходных данных. Например, при установке пружин +50мм, длине продольной штанги 900мм, угол на который изменится кастор равен 3.18°. Значит "заваливать кастор" надо с учетом этих 3.18°
Можно поступить иначе: отодвинуть мост в первоначальное положение, и тем самым вернув кастор на место. Для этого потребуется удлинить плечо каждой продольной штанги 1, которая выравнивает мост. Сделать это можно подложив шайбу-проставку толщиной 10-15мм. Для защиты резьбы и выравнивания посадочного диаметра под шарниром подкладывают втулку такой же ширины, что и проставка.
При сдвиге переднего моста необходимо будет установить проставку между мостом и передним карданным валом такой же толщины, что и шайба-проставка (аналогично тому как это делали с задним карданом). Кроме кастора и угла наклона карданного вала есть еще несколько моментов. Первый заключается в том, что уменьшается расстояние между карданным валом и стабилизатором поперечной устойчивости. На больших ходах подвески они могут встретиться друг с другом с последующими неприятными последствиями. Если вы не выезжаете на скоростные трассы, к примеру у вас автомобиль только для трофи, то стабилизатор можно вообще убрать. Остальным же придется установить проставки на кронштейн стабилизатора.
Второй момент связан с тягой Панара. При установке длинных пружин автомобиль поднимается, и тяга Панара смещается относительно своего заводского положения. В результате смещения тяга Панара сдвигает мост в сторону. Чтобы вернуть мост в первоначальное положение проще всего установить регулируемую тягу Панара.
После возвращения моста на место, вы с удивлением отметите, что руль перестал стоять ровно, даже когда колеса выставлены прямо. Это произойдет опять же из-за треугольников, где гипотенузой в данном случае будет рулевая тяга. Не спешите сразу удлинять тягу или переставлять руль в шлицах. Сделайте несколько пробных поездок по грунтовке — пружины немного просядут, займут свои места, тогда и руль можно будет выставить и заехать на компьютерный "сход-развал" для окончательного выставления длины тяги Панара. Общее для лифта подвески переднего и заднего моста является последующий подбор амортизаторов. В качестве итога: лифт подвески дело серьезное! Любое изменение тянет за собой сдвиги всех рабочих параметров и это надо учитывать. Нельзя просто установить большие пружины или только высокие проставки, надо все менять комплексно!
