Регулировка ручного тормоза Лада Гранта

Содержание:

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2,4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков. Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание тросика и износ тормозных колодок.

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

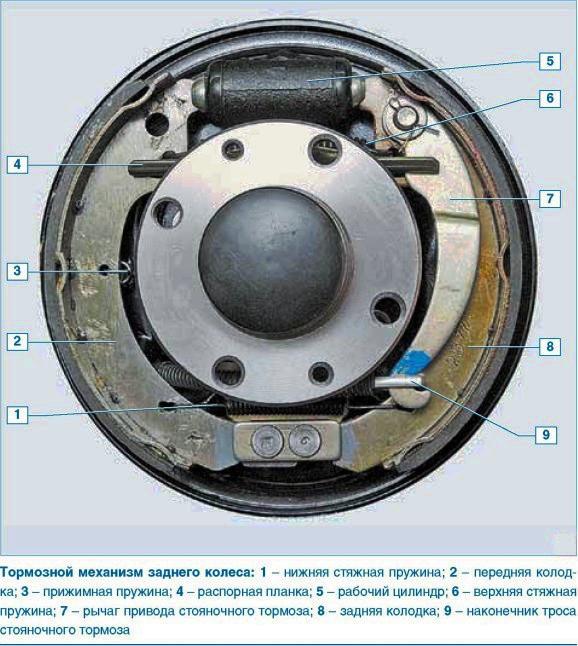

Конструкция тормозного механизма Лада Гранта

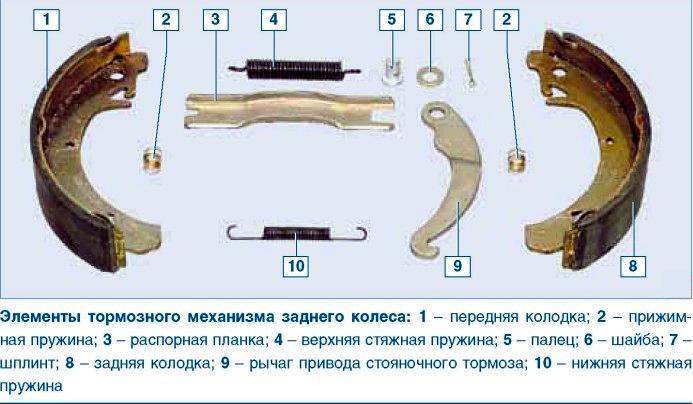

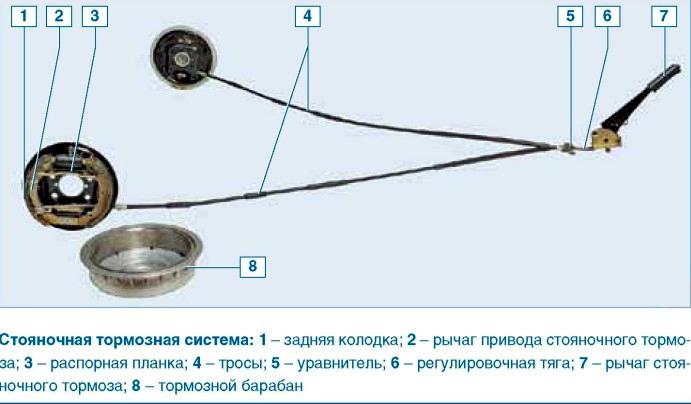

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Как подтянуть ручник на Лада Гранта?

Подтяжка троса ручника необходима в тех случаях, когда рычаг стояночного тормоза не растормаживает колодки в верхнем положении. По науке колодки должны блокировать колеса на 4-6 щелчке и удерживать автомобиль на уклоне 20-25 градусов. В противном случае нам не удастся даже пройти техосмотр.

Процесс регулировки

Необходимый инструмент:

• Два ключа на 13. Желательно чтобы один из них был торцевым.

• Головка на 8.

• Напарник, но можно и без него. Правда без него сложнее.

1. Необходимо установить автомобиль на яму или эстакаду, так как узел регулировки находиться под днищем автомобиля.

2. Определяем текущий ход рычага стояночного тормоза — поднимает рычаг до упора вверх и считаем щелчки. Если щелчка всего 2 или меньше, то необходимо удлинить привод, если больше 4 то, укоротить.

3. Полностью опустите рычаг стояночного тормоза.

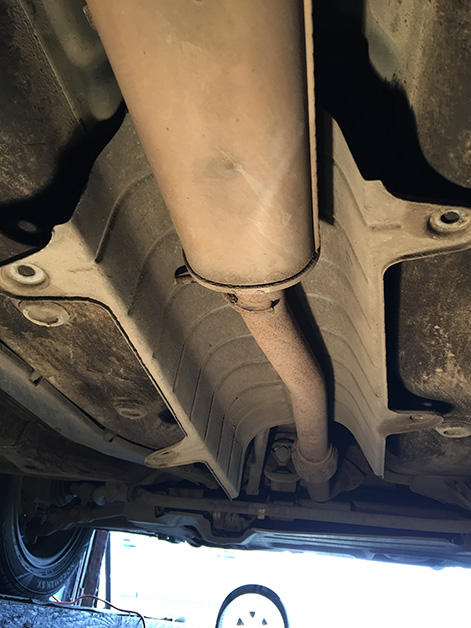

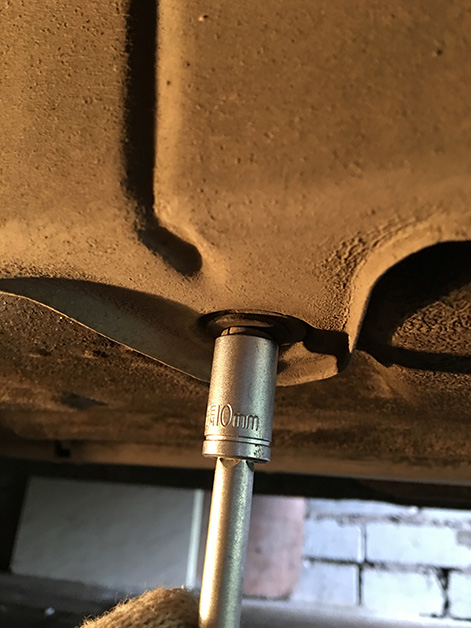

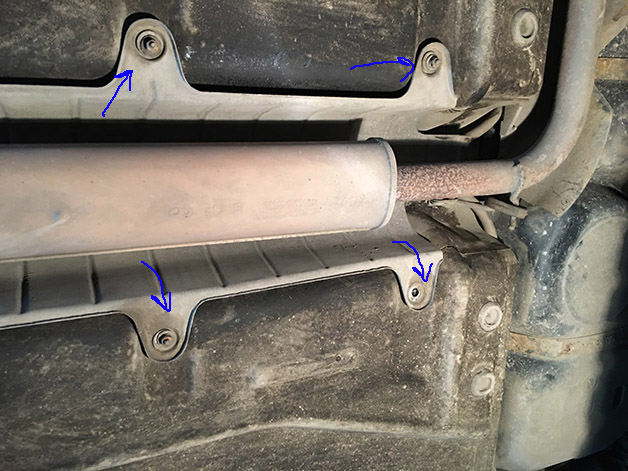

4. Залезаем под машину и находим защиту над глушителем. На фотографии указаны 4 гайки, которые надо открутить. Гайки откручиваем головкой на 10мм. Совет: перед тем как открутить гайки пролейте их вд40. Иначе можно обломать шпильки.

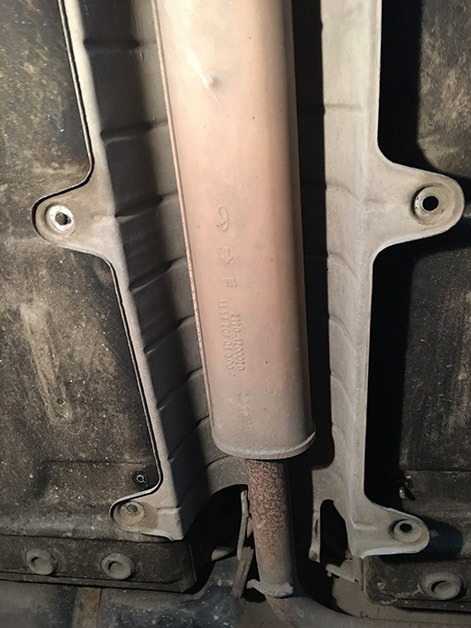

5. Откручиваем все винты и вывешиваем защиту на глушитель.

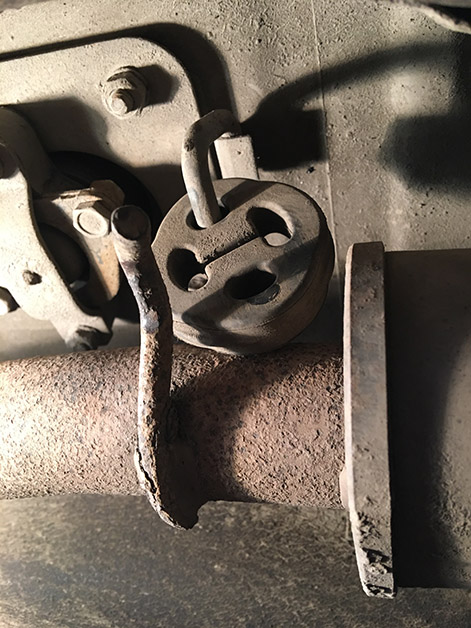

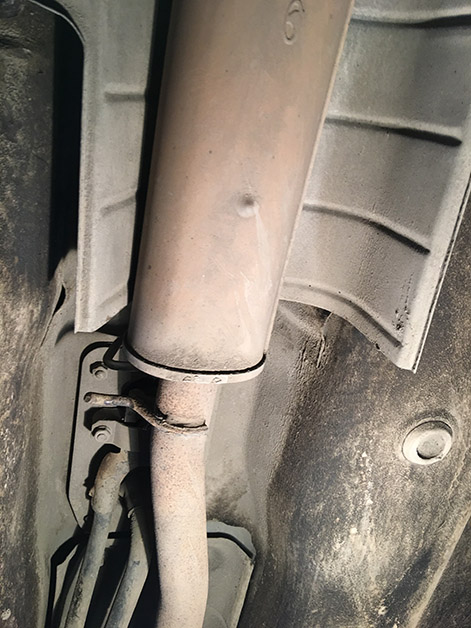

6. Ближе к передней части защиты вы увидите резиновую подушку крепления глушителя к кузову. Снимаем нижнюю часть подушки с крепления.

7. После этого сдвигаем защиту вперед, по направлению двигателя. Защита должна пройти над крючком крепления подушки. Сдвигаем защиту до упора вперед.

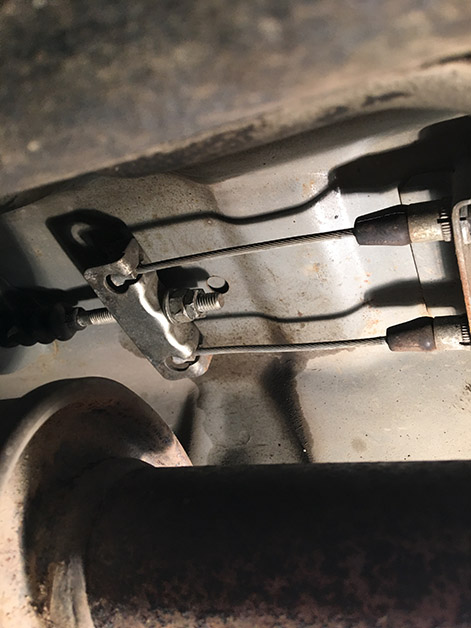

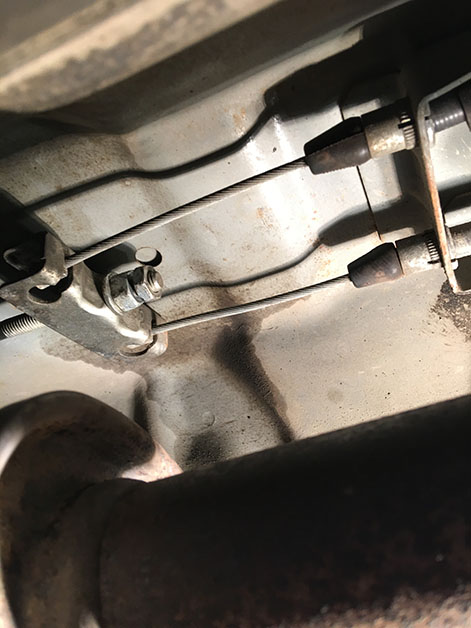

8. После того как защиту сняли, вы увидите 2 регулировочных болта. Правый фиксирующий, левый для регулировки. Ослабляем первую гайку и второй гайкой регулируем усилие ручника. Периодически проверяем затяжку с салона ручником.

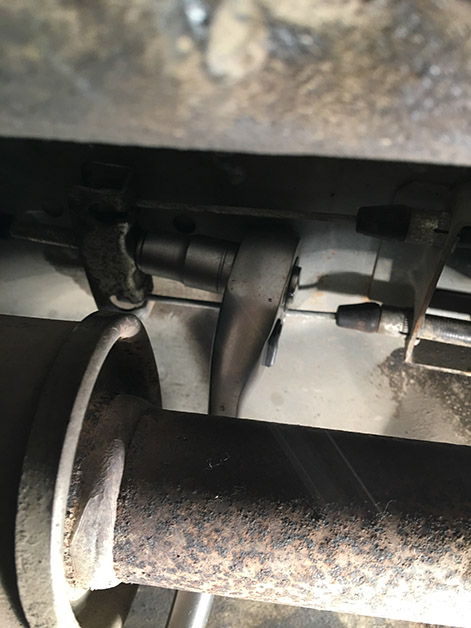

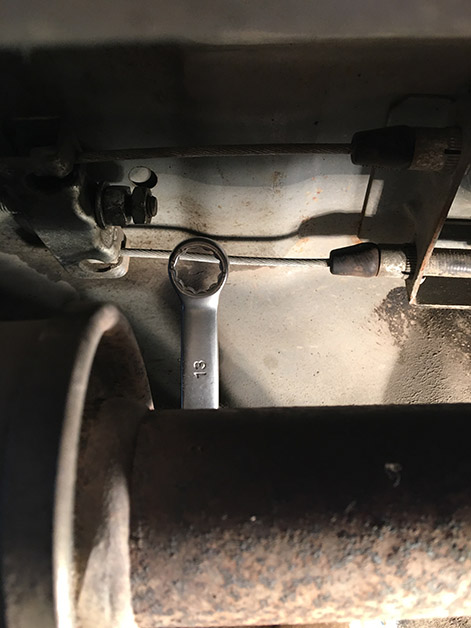

9. Ключом на 13мм придерживая левую гайку затягиваем фиксирующую. После этого затягиваем все с помощью головки на 13.

Весь процесс регулировки занял у нас около 20 минут. На Лада Гранта не самое удачное расположение регулировочных болтов. После всех работ проверяем работоспособность ручника на подъеме. Если ручник не тормозит, необходимо заменить задние тормозные колодки.
