Вихревая камера сгорания (вихрекамера, форкамера)

Содержание:

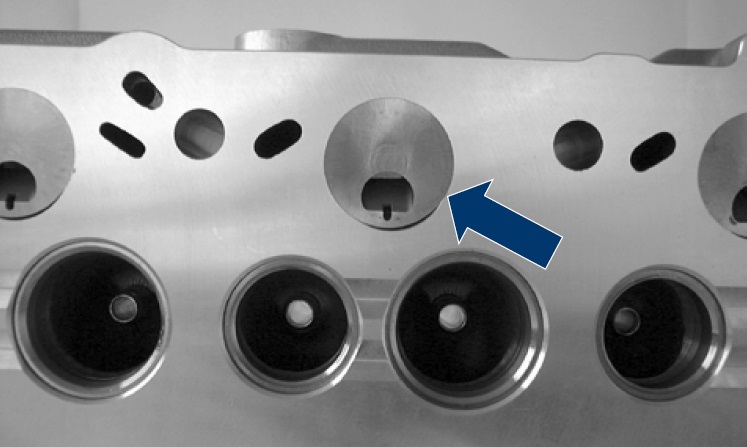

При этом процессе сгорание начинается в отдельной вихревой камере шаро - или дискообразной формы, которая заключает в себе почти весь объем камеры сжатия. Из нее тангенциально направленный соединительный канал 2 ведет в цилиндр.

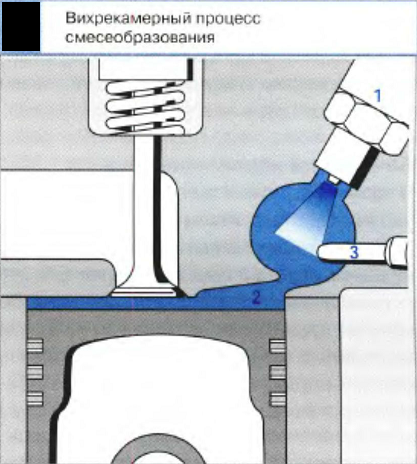

Вихрекамерный процесс смесеобразования

1. Форсунка
2. Тангенциально направленный соединительный клапан
3. Штифтовая свеча накаливания

Во время такта сжатия входящий через канал воздух совершает движение в виде вихря, в который впрыскивается топливо. Положение форсунки 1 выбирается таким образом, чтобы факел топлива пересекал вихрь перпендикулярно его оси и попадал на противоположную сторону камеры в наиболее нагретую зону. С началом сгорания топливовоздушная смесь вытесняется через канал в цилиндр и смешивается с имеющимся там воздухом. При процессе сгорания в вихревой камере потери на газообмен меньше, чем в случае с предкамерой, так как сечение соединительного канала здесь больше. Это приводит к снижению потерь энергии на дросселирование, увеличению КПД и снижению расхода топлива. Тем не менее уровень шума сгорания при этом выше, чем при предкамерном процессе.

Важно чтобы смесеобразование по возможности более полно происходило в вихревой камере. Ее конфигурация, расположение и форма топливного факела, а также расположение свечи накаливания должны быть тщательно согласованы, чтобы на всех режимах обеспечить хорошее смесеобразование.

Следующее требование — быстрый разогрев вихревой камеры после холодного пуска. Этим сокращается задержка воспламенения и снижается уровень шума сгорания, а на прогретом двигателе в ОГ отсутствуют нссгоревшне углеводороды (сизый дым).





Дизельные двигатели с разделенной камерой сгорания обычно устанавливаются на грузовики малой грузоподъемности и легковые автомобили. Это определяется необходимостью снижения уровня шума и меньшей жесткостью работы. При подходе поршня к ВМТ воздух из основного объема камеры сгорания вытесняется в дополнительный, создавая в нем интенсивную турбулизацию заряда, что способствует лучшему перемешиванию капель топлива с воздухом. Недостатком дизельных двигателей с разделенной камерой сгорания являются: некоторое увеличение расхода топлива вследствие повышения потерь в охлаждающую среду из-за увеличенной поверхности камеры сгорания, больших потерь на перетекание воздушного заряда в дополнительную камеру и горящей смеси обратно в цилиндр. Кроме того, ухудшаются пусковые качества.

Объем вихревой камеры — 50-80% от общего объема камеры сгорания; степень сжатия — 20-23.
