КПП Шевроле Нива: схема и устройство

На автомобиль Нива Шевроле устанавливается производителем 5 МКПП, которая имеет 3-вальную схему. В частности, здесь имеется ведущий, вторичный и промежуточный вал. Своей надежностью отличается корпус КПП, муфты синхронизаторов.

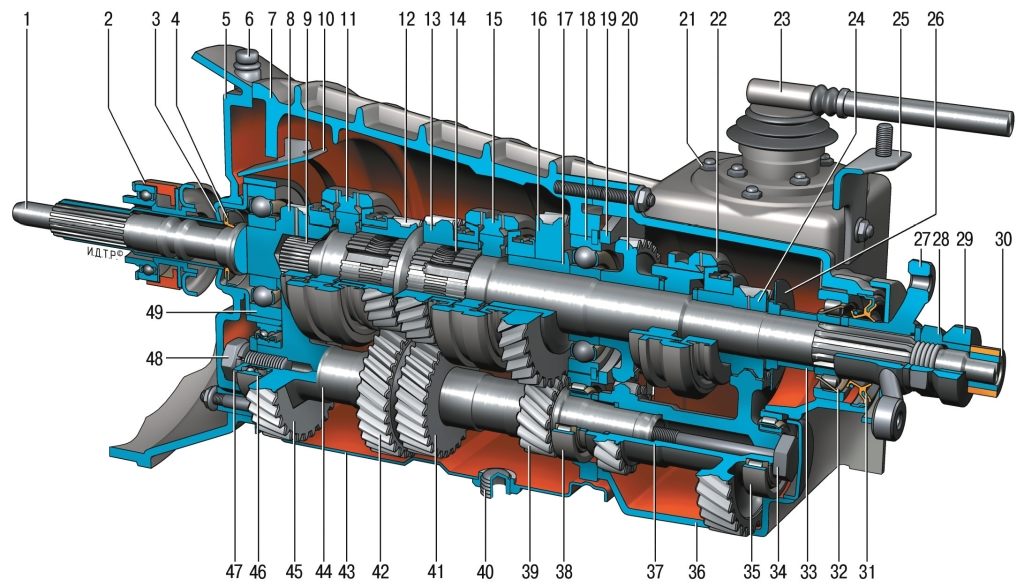

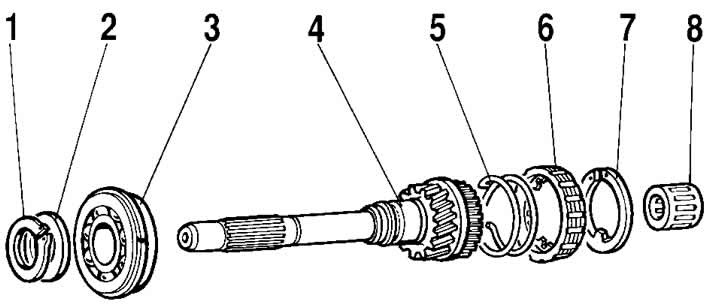

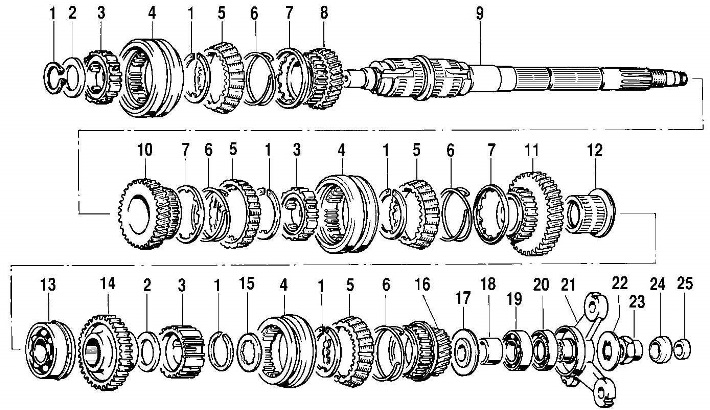

Схема коробки переключения передач Шевроле Нива Коробка передач Шеви Нива: 1 – первичный вал; 2 – муфта выключения сцепления; 3 – передняя крышка с направляющей втулкой; 4 – сальник первичного вала; 5 – картер сцепления; 6 – сапун; 7 – картер коробки передач; 8 – шестерня постоянного зацепления первичного вала; 9 – игольчатый подшипник вторичного вала; 10 – лоток для сбора и стока масла; 11 – синхронизатор III и IV передач; 12 – шестерня III передачи; 13 – шестерня II передачи; 14 – вторичный вал; 15 – синхронизатор I и II передач; 16 – шестерня I передачи; 17 – втулка шестерни I передачи; 18 – промежуточный подшипник вторичного вала; 19 – стопорная пластина промежуточного подшипника; 20 – шестерня заднего хода; 21 – гайка крепления механизма выбора передач; 22 – синхронизатор V передачи; 23 – механизм выбора передач; 24 – шестерня V передачи; 25 – кронштейн крепления опорной пластины; 26 – маслоотражательная шайба; 27 – фланец эластичной муфты карданной передачи; 28 – гайка; 29 – уплотнитель центрирующего кольца; 30 – центрирующее кольцо; 31 – сальник вторичного вала; 32 – задний подшипник вторичного вала; 33 – распорная втулка; 34 – болт блока шестерен; 35 – подшипник блока шестерен; 36 – задняя крышка коробки передач; 37 – блок шестерен V передачи и заднего хода; 38 – задний подшипник промежуточного вала; 39 – шестерня I передачи промежуточного вала; 40 – пробка сливного отверстия; 41 – шестерня II передачи промежуточного вала; 42 – шестерня III передачи промежуточного вала; 43 – нижняя крышка коробки передач; 44 – промежуточный вал; 45 – шестерня постоянного зацепления промежуточного вала; 46 – передний подшипник промежуточного вала; 47 – зажимная шайба подшипника промежуточного вала; 48 – болт зажимной шайбы; 49 – задний подшипник первичного вала. Привод управления механизмом переключения передач Нива Шевроле Привод управления механизмом переключения передач Шевроле Нива: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач. Схема первичного вала Шевроле Нива Схема первичного вала Шевроле Нива: 1 - стопорное кольцо; 2 - пружинная шайба; 3 - подшипник; 4 - первичный вал; 5 - пружина синхронизатора; 6 - блокирующее кольцо синхронизатора; 7 - стопорное кольцо; 8 - подшипник. Схема вторичного вала Шевроле Нива Схема вторичного вала Шевроле Нива: 1 - стопорное кольцо; 2 - пружинная шайба; 3 - ступица синхронизатора; 4 - муфта синхронизатора; 5 - блокирующее кольцо; 6 - пружина синхронизатора; 7 - шайба; 8 - шестерня III передачи; 9 - вторичный вал; 10 - шестерня II передачи; 11 - шестерня I передачи; 12 - втулка шестерни; 13 - подшипник; 14 - шестерня заднего хода; 15 - упорная шайба; 16 - шестерня V передачи; 17 - маслоотражательная шайба; 18 - распорная втулка; 19 - задний подшипник вторичного вала; 20 - сальник; 21 - фланец эластичной муфты; 22 - стопорная шайба; 23 - гайка; 24 - уплотнитель; 25 - центрирующее кольцо. Детали механизма выбора передач Детали механизма выбора передач: 1 - чехол тяги передний; 2 - ось шарнира тяги; 3 - корпус шарнира тяги; 4 - втулка проушины тяги; 5 - тяга привода управления коробкой передач; 6 - чехол корпуса переднего шарнира; 7 - болт; 8 - направляющая планка; 9 - пружина направляющей планки; 10 - направляющая пластина; 11 - уплотнительное кольцо; 12 - корпус рычага выбора передач; 13 - рычаг выбора передач; 14 - уплотнительное кольцо; 15 - стопорное кольцо; 16 - прокладка шаровой опоры; 17 - фланец крепления уплотнителя; 18 - шайба; 19 - гайка; 20 - шайба; 21 - пружина; 22 - сферическая шайба шаровой опоры; 23 - шаровая опора рычага выбора передач; 24 - прокладка; 25 - шайба направляющей пластины.

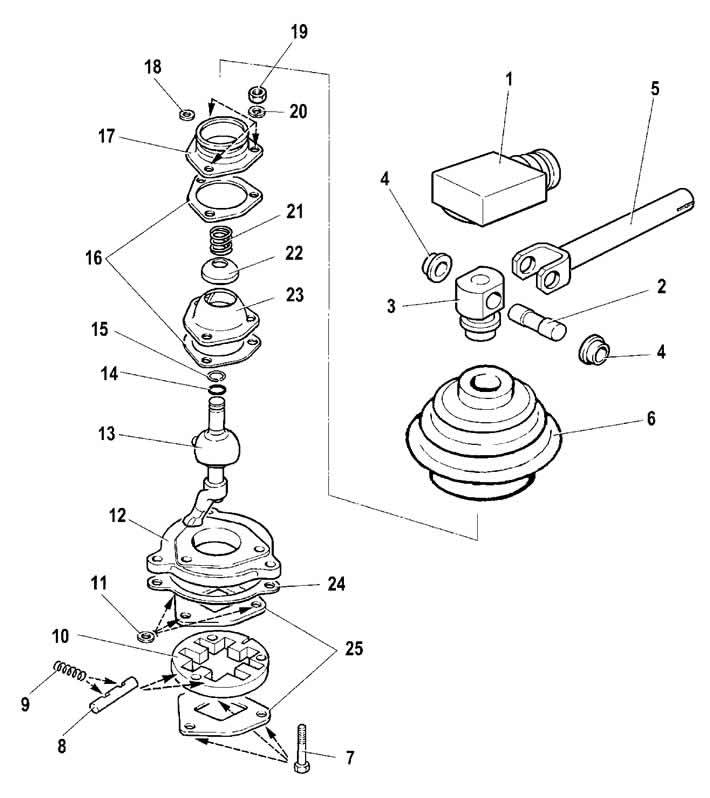

Детали привода управления механизмом выбора передач Детали привода управления механизмом выбора передач: 1 - корпус шаровой опоры; 2 - пружина; 3 - ползун шаровой опоры; 4 - стопорное кольцо; 5 - прокладка корпуса шаровой опоры; 6 - опорная пластина; 7 - прокладка нижнего корпуса; 8 - нижний корпус рычага выбора передач; 9 - болт хомута; 10 - шайба; 11 - хомут тяги привода управления; 12 - защитный чехол; 13 - наконечник тяги; 14 - винт блокировочного упора; 15 - ось рычага выбора передач; 16 - зубчатая шайба; 17 - блокировочный упор; 18 - втулка; 19 - дистанционная втулка; 20 - рычаг выбора передач; 21 - втулка; 22 - шайба; 23 - гайка оси рычага; 24 - накладка блокировки заднего хода; 25 - болт накладки; 26 - шайба; 27 - уплотнительный чехол; 28 - корпус рычага выбора передач; 29 - задняя опора; 30 - кольцо распорное; 31 - шайба задней опоры; 32 - шайба; 33 - гайка задней опоры; 34 - шайба; 35 - болт корпуса рычага выбора передач; 36 - шайба; 37 - гайка крепления корпуса шаровой опоры.

Замена масла в КПП Шевроле Нива

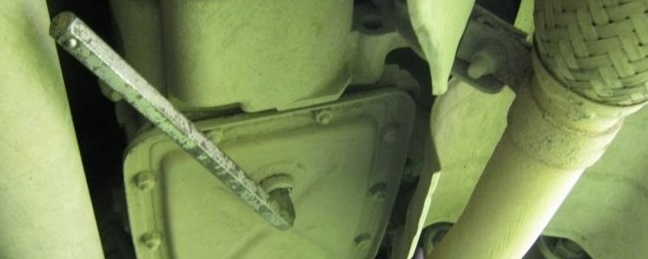

Согласно сервисной книжке масло в коробке Нива Шевроле нужно зменять через 45 тыс. км пробега, а сливать старое трансмиссионное масло рекомендуется в течение 15 мин после поездки, пока оно не остыло и сравнительно жидкое. Для смены масла в КПП потребуется: ключ на 17, шестигранник на 12 и емкость для слива масла. Пробка слива масла с КПП Шевроле Нива Для облегчения слива выверните маслозаливную пробку и сливную пробку и слейте масло. Очистите сливную пробку от загрязнений и металлических частиц и заверните ее на место. При сильно загрязненном слитом масле или наличии механических примесей в нем промойте коробку передач Шеви Нива: залейте в картер 0,9 л промывочного масла и установите пробку маслозаливного отверстия на место; вывесите одно или оба задних колеса, включите I передачу и пустите двигатель на 2-3 мин; слейте промывочное масло; протрите пробку маслосливного отверстия и установите ее на место. Заправьте с помощью шприца (или показанного на фото приспособления) картер коробки передач свежим маслом. Заливайте масло до уровня маслоналивного отверстия 1,6 л. Установите пробку маслоналивного отверстия КПП Шива Шевроле на место. Замена масла в трансмиссии завершена. Шприц для заливки масла в КПП Наличие пониженной передачи Шевроле Нива обеспечивает эффективное передвижение по пересеченной местности. Чтобы ее включить, автомобилист должен на селекторе переключить рычаг вправо и вверх.

Ремонт коробки переключения передач Шевроле Нива

Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях. Гудит КПП: износ подшипников; износ зубьев шестерен и синхронизаторов; осевое перемещение валов. Затрудненное переключение передач: износ сферического шарнира рычага переключения передач, отсутствие смазки в узле; деформация рычага переключения передач; заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей; загрязнение шлицев скользящей муфты и ступицы; деформация вилок переключения передач. Вылетают передачи или нечеткое включение: износ лунок под шарики на штоках, поломка пружин фиксаторов; износ блокирующего кольца синхронизатора; поломка пружины синхронизатора; износ зубьев муфты синхронизатора или зубчатого венца синхронизатора. Пониженный уровень или утечка масла: износ сальников первичного и вторичного валов; ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок; ослабление крепления картера сцепления к картеру коробки передач.

Сборка и разборка КПП Шевроле Нива - видео

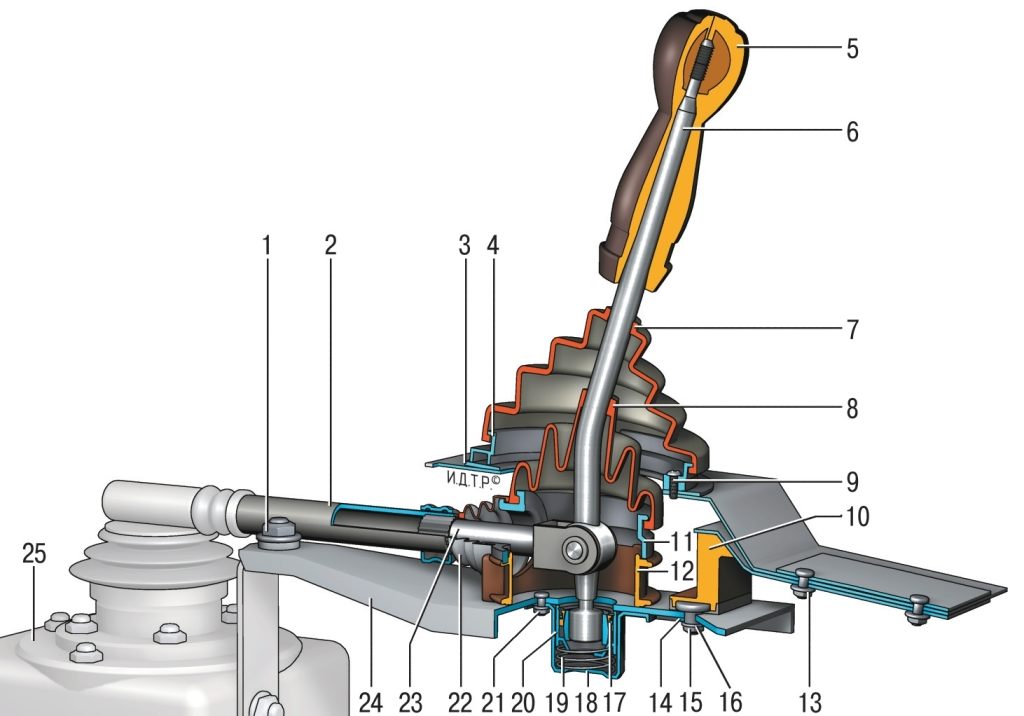

Регулировка привода механизма выбора передач Шевроле Нива

Для регулировки кулисы Нива Шевроле потребуется ключ на 13. Ослабьте гайку стяжного болта хомута крепления тяги привода механизма выбора передач. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались. Затяните гайку стяжного болта хомута.

Схема работы полного привода Шевроле Нива - видео

Снятие КПП Нива Шевроле и замена сцепления - видео
