Замена диодного моста генератора ВАЗ 2114

Содержание:

Начну с того, что в один прекрасный день стартер не смог прокрутить движок моей четырки (ВАЗ 2114 1.6 8 кл 2007 года) и пришлось завести машину с толкача, хотя за несколько дней до этого я уже заметил что фары стали светить тускло и бортовик пару раз пищал о низком напряжении. Я как то не придал этому особого значения и зарядив акум пол дня начал дальше ездить. Но перед этим почистил все клемы и контакты и массу на двигателе и на генераторе, натяжение ремня было нормальным (ничего не изменилось).

Регулятор напряжения стоял трехуровневый и я грешил на него, так как он стоял на максимуме и я думал что он просто накрылся (вед летом запрещено ездить на максимальном напряжении). При езде напряжение постоянно прыгало, выдавало то 13, то 12,2 - 12,4 вольт. При торможении и включении поворотников напруга падала аж до 11. Но странным было то, что когда отсоединяешь клему аккумулятора машина не глохла, а аккумулятор не заряжался и после 10 запусков полностью сажался (акбшка старая).

Первым делом заменил регулятор напряжения на обычный (150 р). Реакции ноль. Поехал в сервис к автоэлектрику за консультацией. Убедился, что генератор выдает мало напряжения. Снял снова генератор, электрик прозвонил тестеров диоды и сказал, что все норм и я окончательно запутался. Начал думать что уже обмотка генератора где-то оборвана или что там еще может быть (я не слишком опытен в этом). В итоге поехал к другому автоэлектрику, походу этот был более опытен, он сказал меняй диодный мост, все дело в нем.

В итоге купил я диодный новый диодный мост за 525 р. и приехал его ставить, снова снял гену и оказалось, что у нового моста диодов меньше чем на моем, то бишь он от другого генератора (мой вроде как Беларусский).

Сначала снимите старый диодный мост и только потом вместе с ним поезжайте покупать новый. Этих мостов там огромное количество и просто так не угадаешь какой подходящий.

Поехал снова и обменял на подходящий. Все установил на место и поставил обратно трехуровневый регулятор напряжения и все заработало.

Процесс замены диодного моста - пошагово

Снятие генератора:

1. Откручиваете защиту картера (можно только два передних болта, этого хватит) и снимаете остальную защиту.

2. Полностью откручиваете и снимаете весь механизм натяжения и кронштейн который крепится к блоку двигателя двумя болтами. Снимаете ремень чтоб не мешался.

3. Далее окручиваете и вынимаете провода с генератора.

4. Теперь нужно снять нижний болт на котором сидит генератор. Тут могут возникнуть проблемы, так как болт будет упираться в крыло (я не стал долго думать и сделал болгаркой два надреза по 2 сантиметра и загнул кусок крыла вверх, так чтобы не мешало вытащить болт, вы можете не колхозить и сделать по другому).

5. Далее вытаскиваем генератор сверху.

Разборка генератора и замена диодного моста:

6. Снимаем пластиковую крышку (нужно отогнуть три фиксатора и крышка сама вынется).

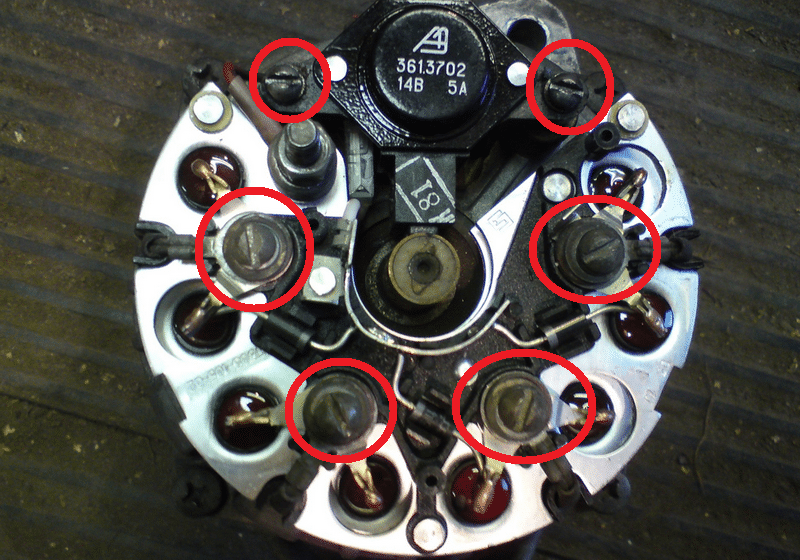

7. Далее снимаем щеточный узел крестовой отверткой (два шурупа).

8. Откручиваем 4 болта и отгинаем проводки, которые они прижимают (не теряйте шайбочки под болтами, они нужны, чтобы проводки не замыкали с массой).

9. Ставим новый мост и собираем все в обратной последовательности (при загибании проводков обратно на место смотрите что бы они никак не соприкасались с болтами и цент колец входил строго в пластиковые втулки).
