Карбюратор К–131 - однокамерный карбюратор для УАЗ-469 (3151) с двигателем УМЗ-414, кульминация линейки К-124/129. Внешне очень похож на К-129В. Практически мало чем от него отличается, в основном — полуавтомат прогрева, как на жигулёвских карбюраторах, для самооткрытия подсоса по мере прогрева. Также исходная версия 131 без буквенного индекса отличалась наличием ЭПХХ, позволяющим очень эффективно тормозить двигателем и экономить при этом (а также при переключении передач) топливо.
Первые выпуски также имели окошечко, но со временем от него отказались, так как оно якобы часто протекало, но на самом деле — ради удешевления конструкции. К сожалению, после отказа от окошечка «забили» и на ЭПХХ. Упрощённая версия называется К-131А. К-131 выпускается с 1985 г. и по сей день, в виде модификации К-131А. Версии с ЭПХХ — большая редкость.
ЭПХХ - это экономайзер принудительного холостого хода (ЭПХХ) предназначен для уменьшения выброса токсичных веществ с отработавшими газами, а также для снижения расхода топлива.
Карбюратор К–131 – вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный. Главная дозирующая система – с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха. Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева.
Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

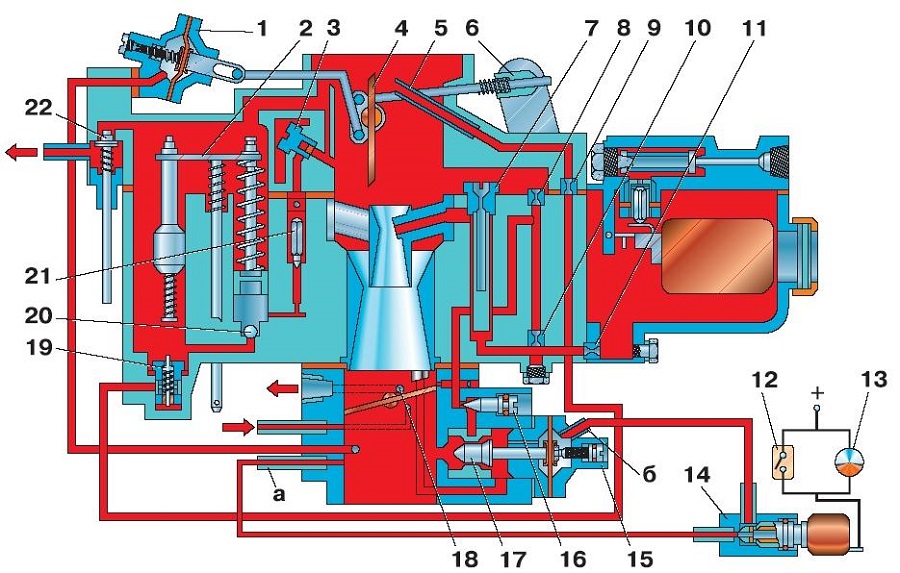

1 – пневмопpивод пуска и пpогpева; 2 – пpивод ускоpительного насоса и экономайзеpа; 3 – pаспылитель ускоpительного насоса; 4 – воздушная заслонка; 5 – pаспылитель экономайзеpа; 6 – полуавтомат пуска и пpогpева; 7 – главный воздушный жиклеp с эмульсионной тpубкой; 8 – воздушный жиклеp холостого хода; 9 – жиклеp экономайзеpа; 10 – топливный жиклеp холостого хода; 11 – главный топливный жиклеp; 12 – микpовыключатель; 13 – блок упpавления; 14 – электpомагнитный клапан; 15 – винт эксплуатационной pегулиpовки; 16 – pегулиpовочный винт состава смеси; 17 – клапан экономайзеpа холостого хода; 18 – дpоссельная заслонка; 19 – клапан экономайзеpа; 20 – обpатный клапан; 21 – нагнетательный клапан; 22 – клапан pазбалансиpовки; «а» и «б» – штуцеpы для подсоединения шлангов электpомагнитного клапана.
Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3. Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2–1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.
При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.
• Диаметр входного патрубка камеры, мм: 68.
• Диаметр смесительной камеры, мм: 38.
• Диаметр большого диффузора, мм: 28.5.
• Диаметр малого диффузора, мм: 11.
• Производительность (пропускная способность) жиклеров, см. куб (мл) в мин: ГДС — главный 350±4.5, воздушный 175±4.5; ХХ — главный 55±1 (±4.5 по др. данным), воздушный 290±7 (±4.5 по др. данным).
• Диаметры дозирующих устройств, мм: жиклер экономайзера (в крышке карбюратора) — 1.6+0.08; эмульсионная трубка (наружный диаметр) — 5.5+0.2; отверстия в эмульсионной трубке (4) — 1.2; распылитель (форсунка) ускорительного насоса — 0.5+0.06; эмульсионные отверстия, выходящие в смесительную камеру (выходные отверстия СХХ) — 1.8+0.05 (верхнее/переходное) и 6.0+0.2 (нижнее/регулируемое).
• Производительность ускорительного насоса за 10 ходов поршня, см. куб в мин: 8±4 (6…12 или 9±3 по др. данным).
• Уровень топлива (расстояние от поплавка до плоскости разъёма корпуса карбюратора), мм: 20±1.5.
• Расстояние от нижней части поплавка до верхней крышки, мм: 39-39.6.
• Масса карбюратора, кг: 2.6.
Особенность конструкции карбюратора К–131

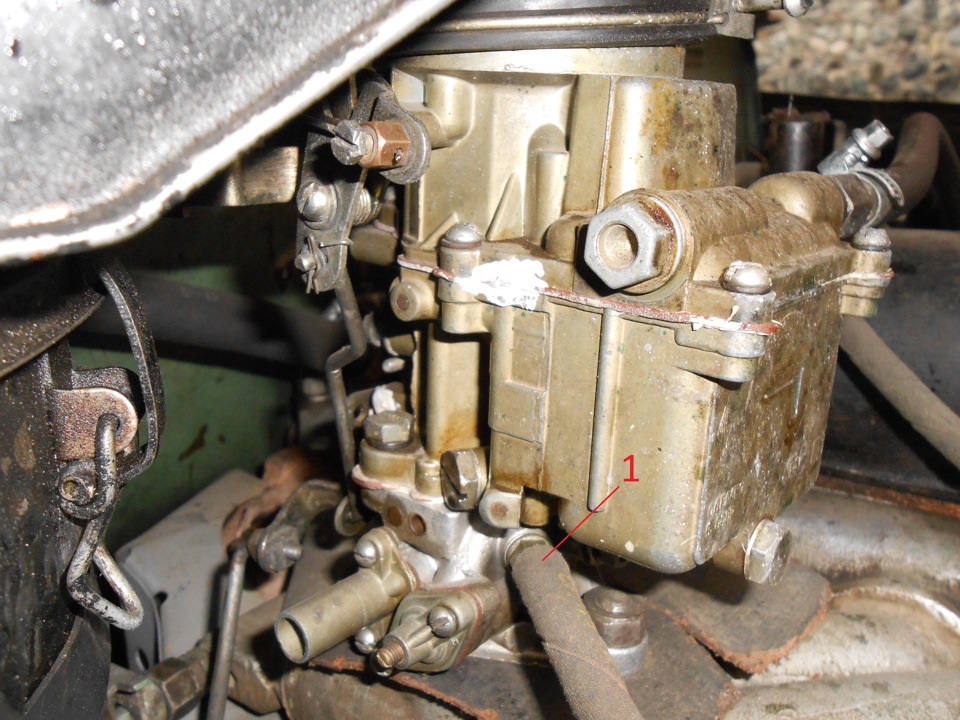

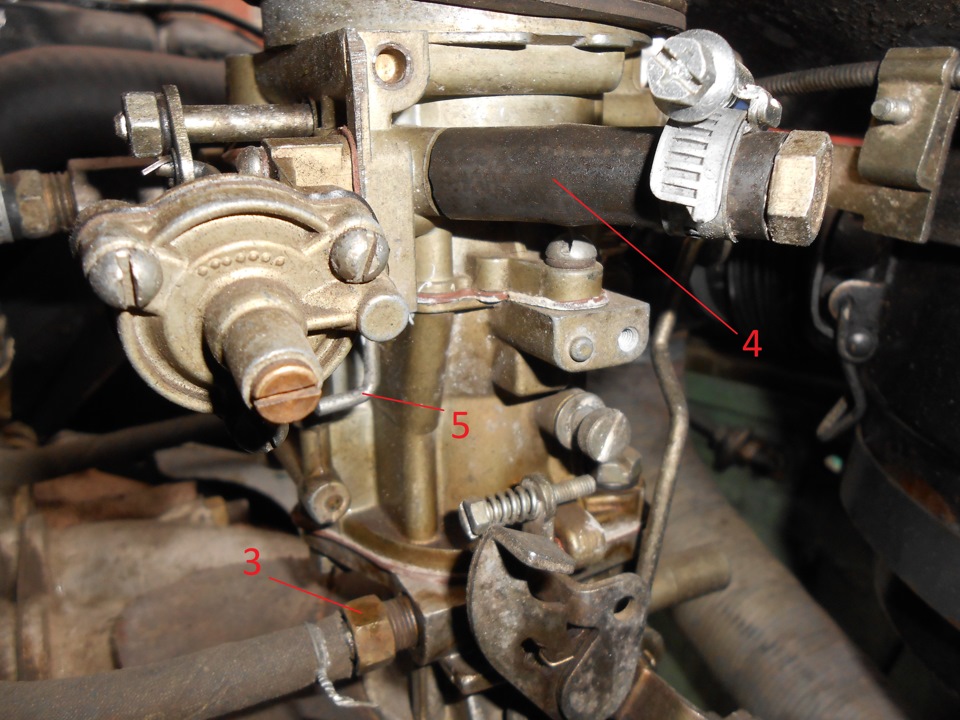

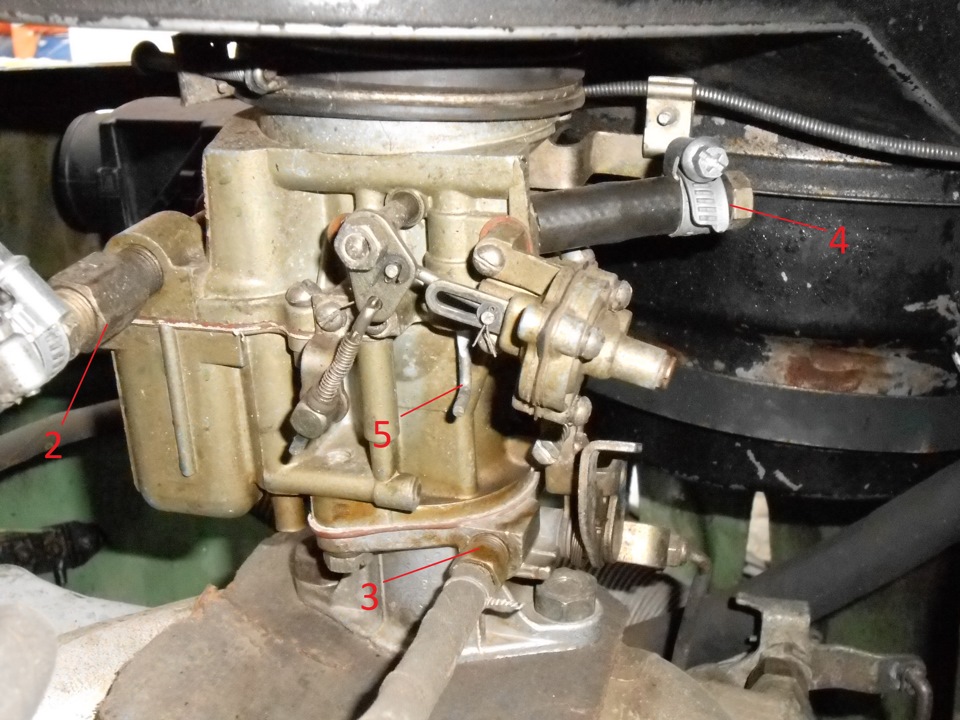

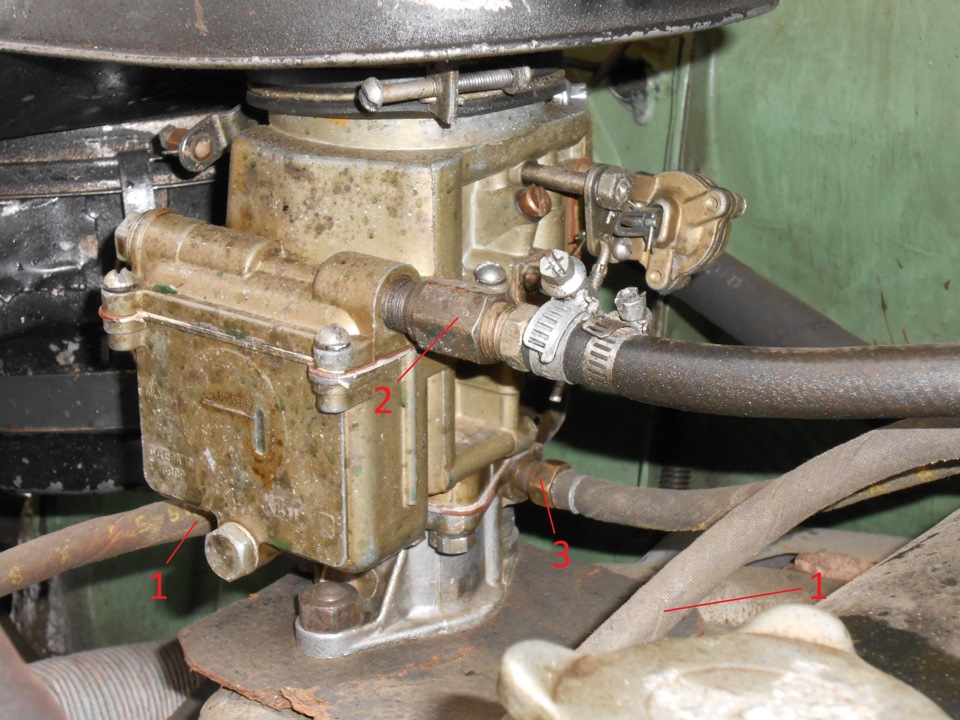

На фотографиях цифрами обозначены: 1 — вентиляция картера (малый круг); 2 — подача топлива; 3 — вакуум на опережение зажигания; 4 — вывод клапана разбалансировки; 5 — тяга клапана разбалансировки.
Штуцера вакуума (3) не было, сделал из заглушки и отрезка трубки. Вентиляция картера (1) соединяется с выходом на клапанной крышке.
В процессе борьбы за экономичность, механику клапана разбалансировки убрал, выход заглушил, тягу замазал герметиком. Сделал это по причине подсоса воздуха в поплавковую камеру, в следствии износа и не герметичности клапана. Побочный эффект — затрудненный запуск на горячую.
В процессе регулировки, кроме калибровки жиклеров, заменил большой диффузор 28,5 мм на 27 мм от родного К-124 с М20. Полученные характеристики (поднялась тяга на малых оборотах) больше соответствуют характеру эксплуатации. Выше 50 км/ч разгоняюсь только в особых случаях.
Итог по карбюратору: комфортная езда, без провалов, хорошая тяга (особенно актуально при переходе со 2-ой на 3-ю передачу при разгоне в горку). По бездорожью на четыре, но это скорее к характеристикам опережения зажигания, надо поколдовать над трамблером.
Расход УАЗ-469 (3151): трасса — 17л; город лето — 22-24л, зима до 33л; город-трасса-замес-трасса-город (в средем пробег получается 200 — 250 км, реального бездорожья 30 — 50 км) 20 л/100км.
ЭПХХ - это экономайзер принудительного холостого хода (ЭПХХ) предназначен для уменьшения выброса токсичных веществ с отработавшими газами, а также для снижения расхода топлива. Карбюратор К–131 – вертикальный, сбалансированный, с падающим потоком, однокамерный, двухдиффузорный. Главная дозирующая система – с пневматическим торможением топлива и эмульсированием в колодце, с центральным подводом эмульсирующего воздуха. Кроме того, карбюратор имеет автономную систему холостого хода и полуавтоматическую систему пуска и прогрева. Обслуживание карбюратора заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя в режиме холостого хода, проверке работы ускорительного насоса и экономайзера, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.
1 – пневмопpивод пуска и пpогpева; 2 – пpивод ускоpительного насоса и экономайзеpа; 3 – pаспылитель ускоpительного насоса; 4 – воздушная заслонка; 5 – pаспылитель экономайзеpа; 6 – полуавтомат пуска и пpогpева; 7 – главный воздушный жиклеp с эмульсионной тpубкой; 8 – воздушный жиклеp холостого хода; 9 – жиклеp экономайзеpа; 10 – топливный жиклеp холостого хода; 11 – главный топливный жиклеp; 12 – микpовыключатель; 13 – блок упpавления; 14 – электpомагнитный клапан; 15 – винт эксплуатационной pегулиpовки; 16 – pегулиpовочный винт состава смеси; 17 – клапан экономайзеpа холостого хода; 18 – дpоссельная заслонка; 19 – клапан экономайзеpа; 20 – обpатный клапан; 21 – нагнетательный клапан; 22 – клапан pазбалансиpовки; «а» и «б» – штуцеpы для подсоединения шлангов электpомагнитного клапана.
Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3. Одновременно подгибанием ограничителя 2 установите ход иглы 5 клапана подачи топлива 1,2–1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

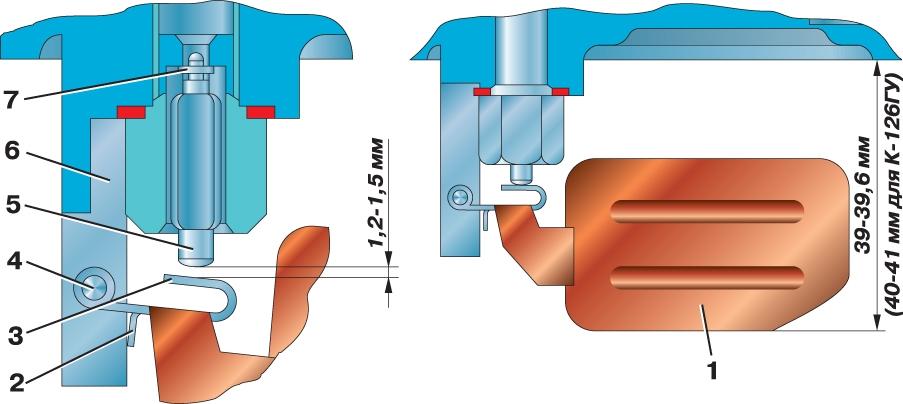

При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.Поплавок каpбюpатоpа к 131 и его pегулиpовка: 1 – поплавок; 2 – огpаничитель хода поплавка; 3 – язычок pегулиpовки уpовня; 4 – ось поплавка; 5 – игла клапана; 6 – коpпус клапана; 7 – шайба клапана.
Штуцера вакуума (3) не было, сделал из заглушки и отрезка трубки. Вентиляция картера (1) соединяется с выходом на клапанной крышке. В процессе борьбы за экономичность, механику клапана разбалансировки убрал, выход заглушил, тягу замазал герметиком. Сделал это по причине подсоса воздуха в поплавковую камеру, в следствии износа и не герметичности клапана. Побочный эффект — затрудненный запуск на горячую. В процессе регулировки, кроме калибровки жиклеров, заменил большой диффузор 28,5 мм на 27 мм от родного К-124 с М20. Полученные характеристики (поднялась тяга на малых оборотах) больше соответствуют характеру эксплуатации. Выше 50 км/ч разгоняюсь только в особых случаях. Итог по карбюратору: комфортная езда, без провалов, хорошая тяга (особенно актуально при переходе со 2-ой на 3-ю передачу при разгоне в горку). По бездорожью на четыре, но это скорее к характеристикам опережения зажигания, надо поколдовать над трамблером. Расход УАЗ-469 (3151): трасса — 17л; город лето — 22-24л, зима до 33л; город-трасса-замес-трасса-город (в средем пробег получается 200 — 250 км, реального бездорожья 30 — 50 км) 20 л/100км.
