Привод распределительных валов ZMZ PRO (ЗМЗ 409051.10) осуществляется двумя двухрядными втулочными цепями. Привод распределительных валов включает в себя: звездочку 1 коленчатого вала (23 зуба), ведомую 7 и ведущую 8 звездочки промежуточного вала (38 и 19 зубьев), звездочки распределительных валов 17 и 19 (23 зуба), две втулочные цепи 6 и 14 (72 звена – нижняя, 92 звена – верхняя), гидронатяжители 3, 11 с адаптерами 5 и 12, рычаги натяжного устройства со звездочкой 2 и 10, и успокоители цепей 18, 23 и 24. Натяжение цепи каждой ступени осуществляется гидронатяжителями.
Для правильной сборки привода распределительных валов и установки фаз газораспределения на звездочке коленчатого вала, ведомой звездочке промежуточного вала, звездочках распределительных валов, блоке цилиндров имеются метки. При установке привода метки М1, М2 на блоке цилиндров должны совпадать с метками на звездочках коленчатого и промежуточного валов. Метки 15, 21 на звездочках распределительных валов должны быть направлены в разные стороны наружу двигателя и совпадать с верхней плоскостью 22 головки цилиндров, как показано на рисунке.
Данное положение распределительных и коленчатого валов соответствует нахождению поршня первого цилиндра в ВМТ такта сжатия. Положение поршня первого цилиндра в ВМТ также можно определить по совпадению риски на диске демпфера шкива коленчатого вала с выступом на крышке цепи или по нахождению сбега 20-го зуба диска синхронизации шкива коленчатого вала с серединой сердечника датчика синхронизации.
Ведущая звездочка промежуточного вала – стальная, для увеличения твердости и износостойкости углеродоазотирована. Звездочки коленчатого вала, распределительных валов и ведомая промежуточного вала изготовлены из высокопрочного чугуна.

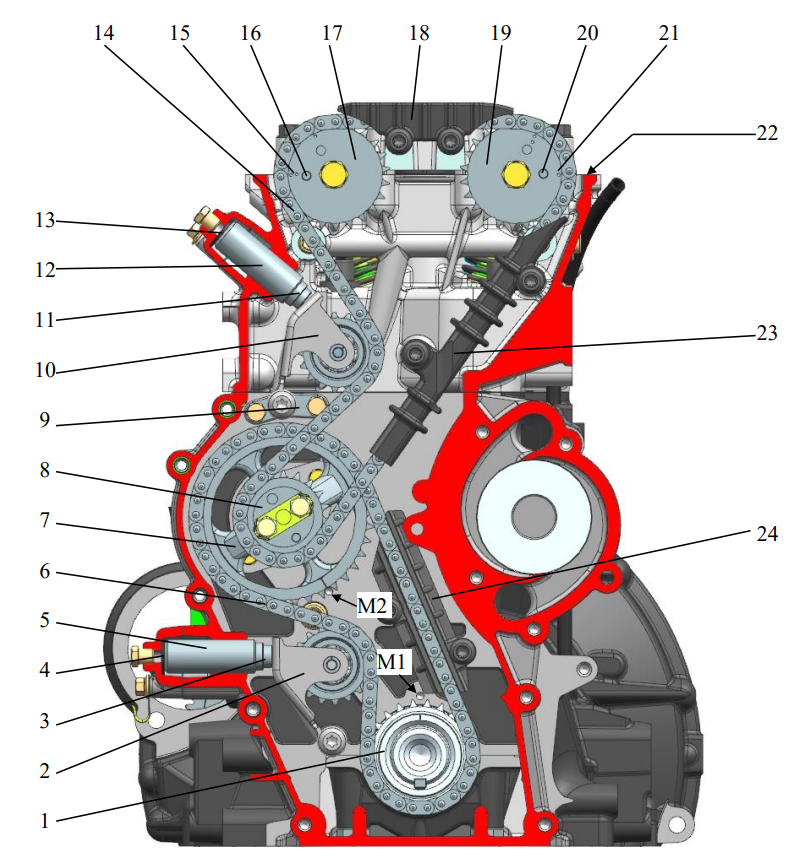

Привод распределительных валов ZMZ PRO: 1 – звездочка коленчатого вала; 2,10 – рычаг натяжного устройства со звездочкой; 3,11 – гидронатяжитель; 4,13 – шумоизоляционная шайба; 5,12 – адаптер; 6 – нижняя цепь; 7 – звездочка промежуточного вала ведомая; 8 – звездочка промежуточного вала ведущая; 9 – опора болта натяжного устройства; 14 – верхняя цепь; 15,21 – установочные метки на звездочках; 16,20 – установочные штифты; 17 – звездочка распределительного вала впускных клапанов; 18 – верхний успокоитель цепи; 19 – звездочка распределительного вала выпускных клапанов; 22 – верхняя плоскость головки цилиндров; 23 – средний успокоитель цепи; 24 – нижний успокоитель цепи; М1 и М2 – установочные метки блока цилиндров.
Распределительные валы впускных и выпускных клапанов имеют разные
профили кулачков:
• высота профиля кулачков распределительного вала впускных клапанов
9,5 ± 0,1 мм;
• высота профиля кулачков распределительного вала выпускных клапанов
9,45 ± 0,1 мм;
При правильной установке привода газораспределительного механизма распределительные валы обеспечивают фазы газораспределения, показанные на рисунке ниже в углах поворота коленчатого вала (п.к.в.).

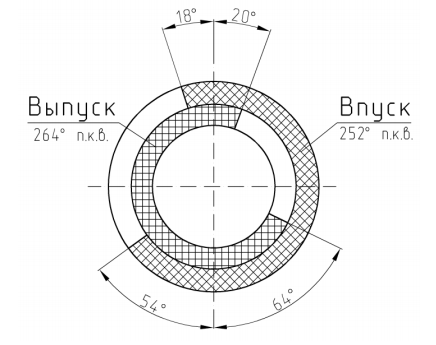

Фазы газораспределения ZMZ PRO
В процессе длительной эксплуатации происходит износ (удлинение) цепей привода, что приводит к изменению фаз газораспределения и мощностных показателей двигателя. Поэтому в процессе эксплуатации двигателя необходимо периодически проводить проверку и, при необходимости, корректировку фаз.
