Рулевая рейка ВАЗ 2114

Содержание:

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114, 2113, 2115 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Рулевая рейка является механизмом, который производит соединение руля с колесами. Исходя из этого, правильное функционирование данного механизма – это основа безопасности, так как благодаря этому устройству происходит адекватная реакция колес на движения руля.

Конструкция рулевой рейки на ВАЗ-2114

Устройство рулевой рейки обуславливается валом рулевой колонки, который имеет на конце зубчатый механизм, соединенный с подобным механизмом, расположенным на самой рейке. Соответственно, движения руля заставляют двигаться рулевые тяги, а те, в свою очередь, меняют угол поворота колес.

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

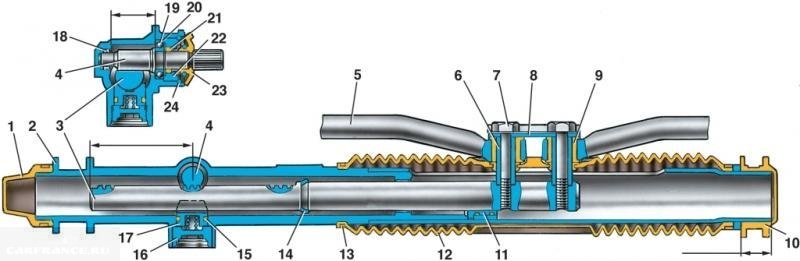

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба.

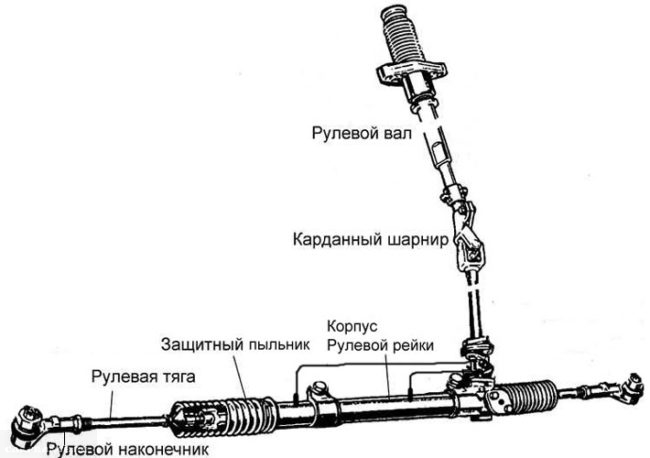

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

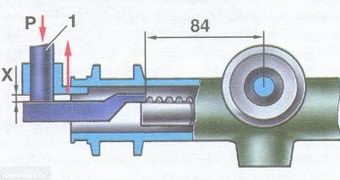

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30мин-1.

Причины выхода из строя рулевой рейки

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

• Износ. Каждый механизм автомобиля имеет свой ресурс хода.

• В связи с неровными дорогами давление на рейку значительно увеличено.

• Недопустимое ускорение при крайнем положении колес.

• Механические повреждения вызванные в процессе эксплуатации.

Как определить, что неисправность в рулевой рейке

Когда вы слышите какой-то стук, который раздается со стороны передней оси, то, скорее всего, – это стук в рулевой рейке. Данный симптом является самой очевидной характеристикой неисправности такого механизма, как рулевая рейка. Кстати, подобного вида стук может проявляться тогда, когда вы поворачиваете руль или осуществляете движение по неровной дороге, но при этом он может полностью исчезать, если вы перемещаетесь по дорожному покрытию, которое отличается отсутствием ям и колдобин. Так как стук не является единственным признаком поломки рассматриваемого механизма, то попытаемся определить другие существующие признаки неисправности рулевой рейки.

1. может возникнуть утяжеления руля, которое появляется в определенных положениях, повторяющихся регулярно.

2. присутствует уже упомянутый стук в рулевой рейке, который может обуславливаться передачей вибрации на рулевое колесо. Кроме этого, стук может определяться, если при заглушенном двигателе производить резкие движения рулем в стороны. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

3. возможен неправильный возврат руля в исходное положение при осуществлении поворота, то есть руль совсем не возвращается или это происходит достаточно медленно.

4. может отсутствовать соответствие поворота руля и поворота колес.

Вышеперечисленные признаки позволяют достаточно четко ответить на вопрос: как определить неисправность рулевой рейки? При этом надо иметь в виду, что профилактика позволит вам существенно увеличить рабочий цикл данного механизма. Поэтому не забывайте ее осуществлять и вовремя проверять, например, защитные пыльники. Если вы заметили на них повреждения, то произведите срочную замену.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел, поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Замена рулевой рейки ВАЗ 2114 - пошаговая инструкция

Когда понятно расположение и устройство рулевой рейки можно перейти непосредственно к вопросу замены. Для совершения операции понадобится определенный инструментарий.

Какой именно: набор ключей и шестигранников, баллонный ключ, домкрат, ВД-40, Литол-24, ветошь, съемник рулевых тяг, или монтировка с молотком. А также, непосредственно новая рулевая рейка.

Если Вы подтягивали рейку и это не помогло, то необходима её замена!

Когда всё собрано и готово, можно преступить к рассмотрению пошагового процесса замены:

1. Устанавливаем автомобиль на ровную поверхность.

2. Теперь необходимо поднять переднюю часть автомобиля. Для этого можно обратиться к старинному методу установки машины на бревна. Рекомендуется в багажник положить 3-4 мешка с песком, чтобы наверняка не перевернулась вперед.

3. Откручиваем передние колеса.

4. Снимаем минусовую клемму с АКБ.

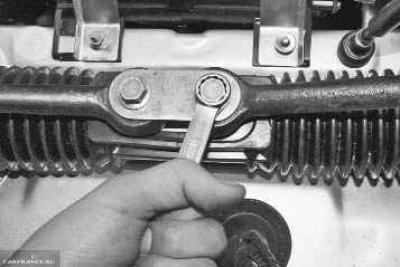

5. Теперь, откручиваем стопорные болты карданного вала рулевого вала.

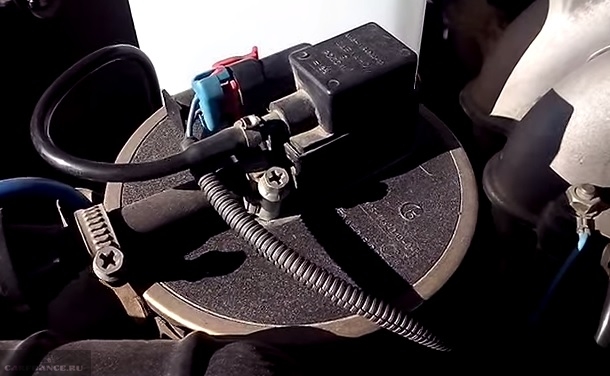

6. Снимаем абсорбер.

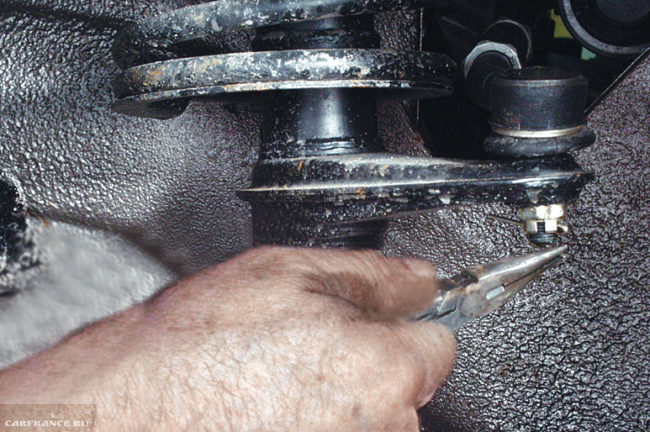

7. Вынимаем рулевые наконечники с посадочных мест.

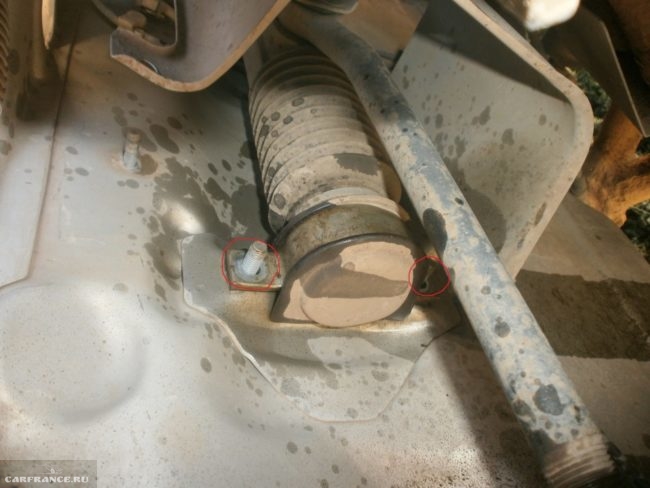

8. Откручиваем гайки крепления хомутов рулевой рейки. Если они сразу не поддались, стоит применить WD-40.

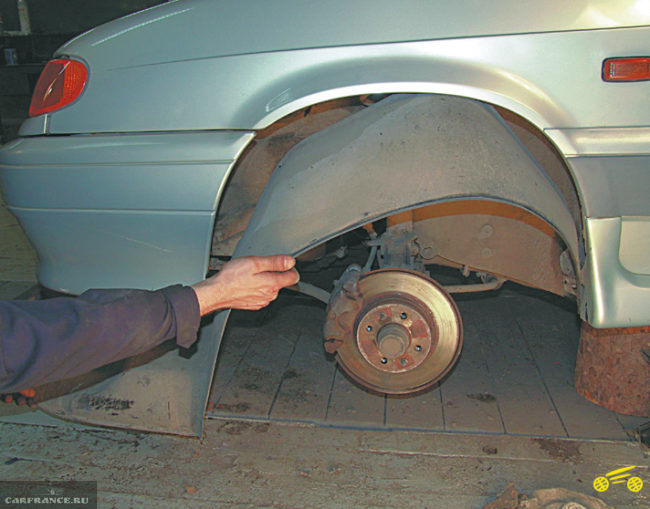

9. Извлекаем рулевую рейку. Сделать это можно вытянув её через колесную арку справа. В другую сторону не получится, поскольку она застрянет.

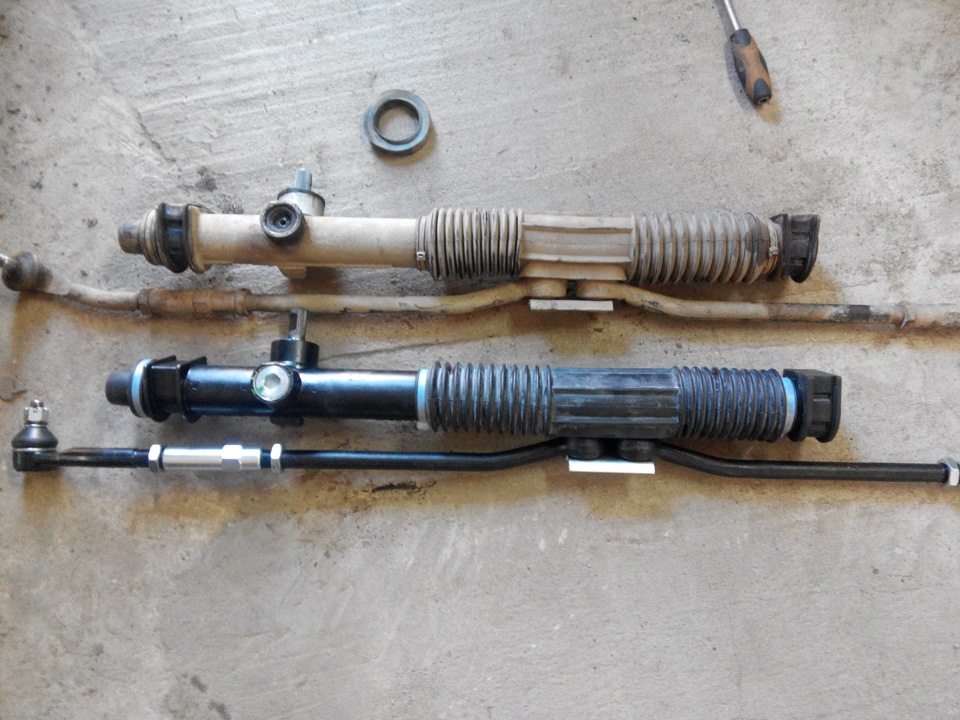

10. Демонтируем с рейки наконечники рулевых тяг, которые будут установлены на новую деталь.

11. Новую рейку необходимо наполнить Литолом. Сделать это можно приспустив пыльники.

12. Теперь можно установить новую рейку на посадочные места. Выполнять операцию следует вдвоем.

13. Сборка остальных узлов проводится в обратном порядке.

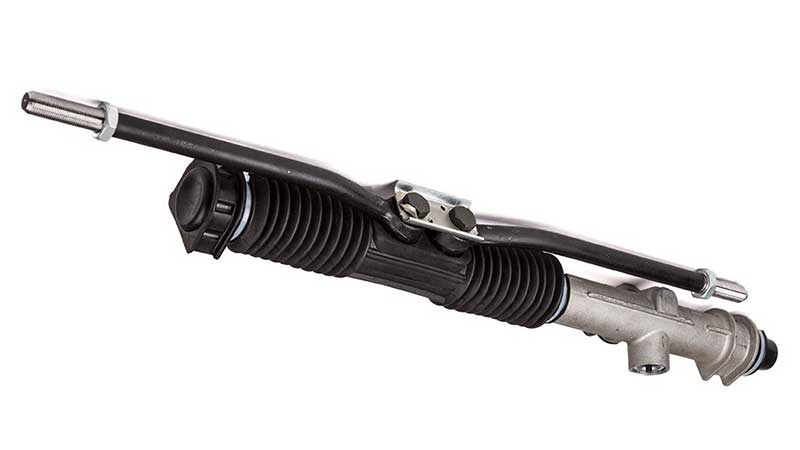

2108-3400012 – оригинальный каталожный номер рулевой рейки, которую производит АвтоВАЗ. Она идеально становится на посадочные места и не требует доработки креплений. Средняя стоимость составляет 6000 рублей.

Аналоги. Кроме оригинальной детали существует ряд аналогов, которые можно применять для установки на автомобиль. Рассмотрим, какие именно:

Weber SG 2108-0012 – средняя стоимость составляет 4500 рублей.

Pilenga SR-P 1141 – средняя стоимость составляет 6000 рублей.

Trialli CR 108 — рулевой механизм (рейка) для а/м ваз 2108 (2113-2114) без рулевых тяг (cr 108). Стоимость изделия – 6 000 рублей.

Trialli CR S 708 — Рулевой механизм (рейка) для а/м ваз 2108 (2113-2114) с рулевыми тягами и наконечниками (cr s 708). Средняя стоимость – 12 000 рублей.

Тюнинговые рулевые рейки на ваз 2114

В последнее время стало популярным проводить тюнинг отечественных автомобилей, особенно, которые производит завод АвтоВАЗ. Так, помимо наружного тюнинга и доработки салона, автомобилисты стараются улучшить ходовые качества и управление. Некоторые автопроизводители запасных частей следят за модой и стараются помочь автолюбителям в исполнении их мечты.

Так, на автомобильном тюнинг-рынке можно найти усиленные рулевые рейки с увеличенным вылетом. Производят эти детали в варианте «тюнинг» для ВАЗ-2114 только две компании – Brembo (Италия) и ATF (Польша). Конечно, цена немного кусается и не каждому желающему по карману, но истинный ценитель тюнинга денег не пожалеет.

Заменить рулевую рейку на ВАЗ-2114 своими руками не так уж сложно, как могло показаться на первый взгляд, если четко выполнять все инструкции описанные в статье. Так, сам процесс займет от 3 часов, в зависимости от разных факторов. Особое внимание стоит уделить моменту выбора рейки, поскольку даже новые не всегда надлежащего качества и встречаются подделки. Но, если процесс показался сложным, всегда можно обратиться в автосервис, где все сделают и помогут выбрать качественную деталь.
